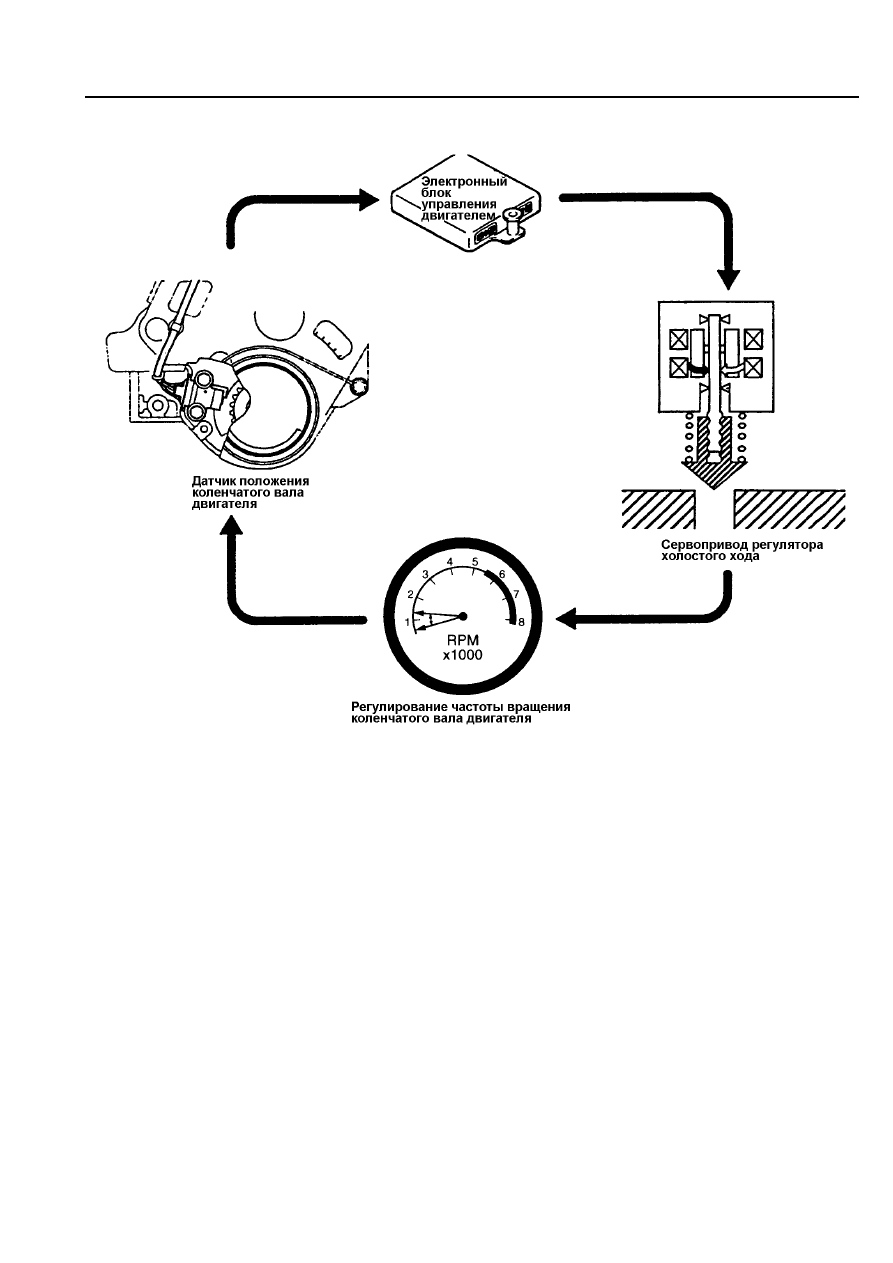

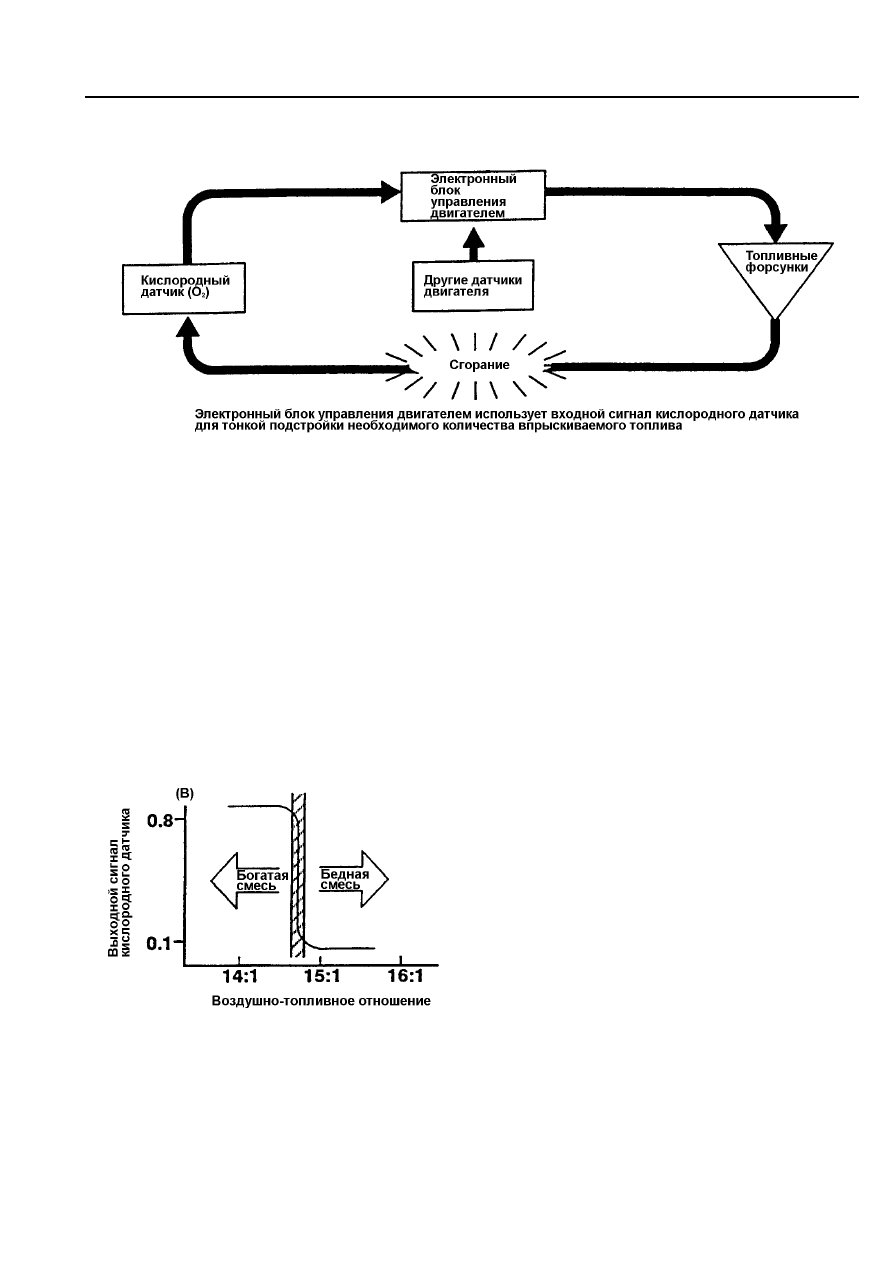

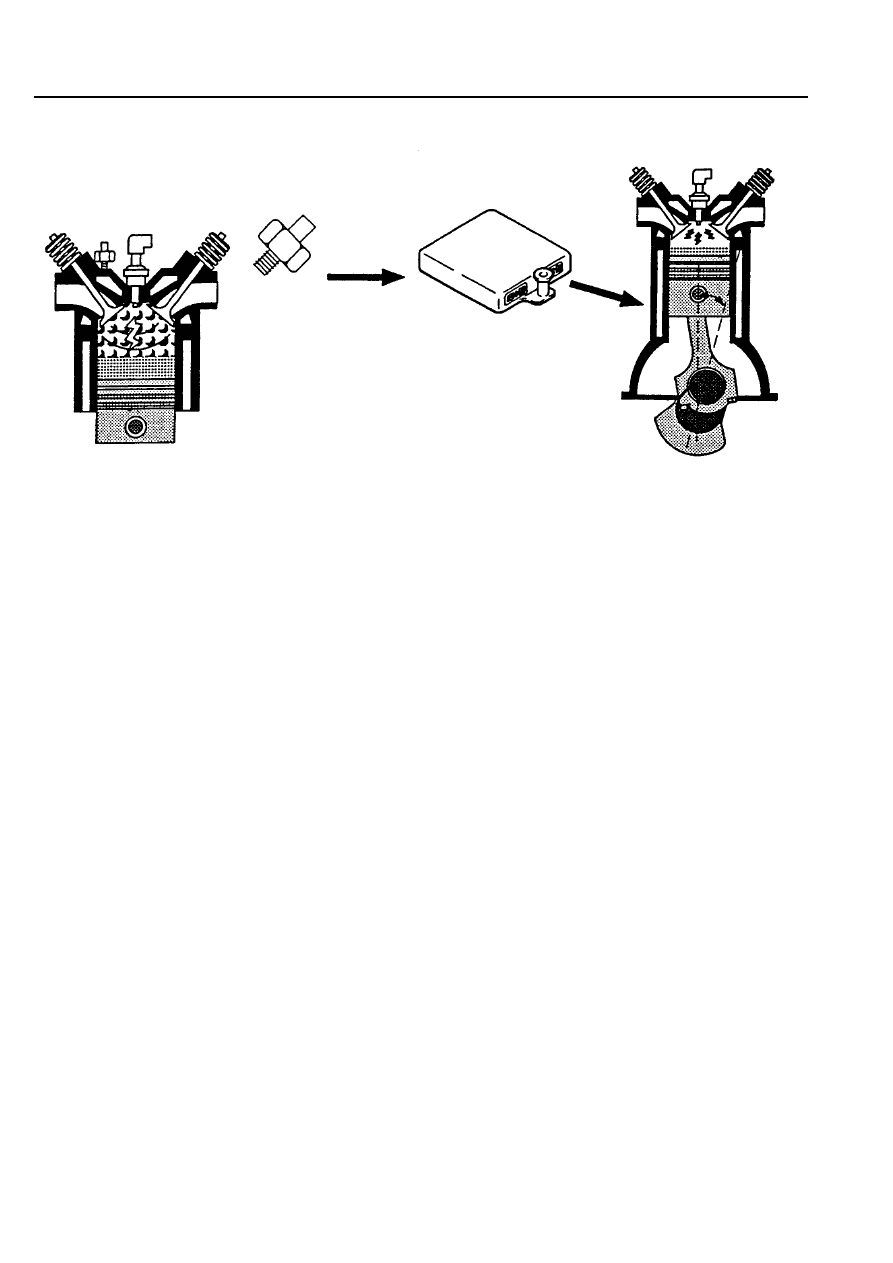

ОБЗОР СИСТЕМЫ РАСПРЕДЕЛЕННОГО ВПРЫСКИВАНИЯ ТОПЛИВА (MPI)
(b) Цепь силового транзистора

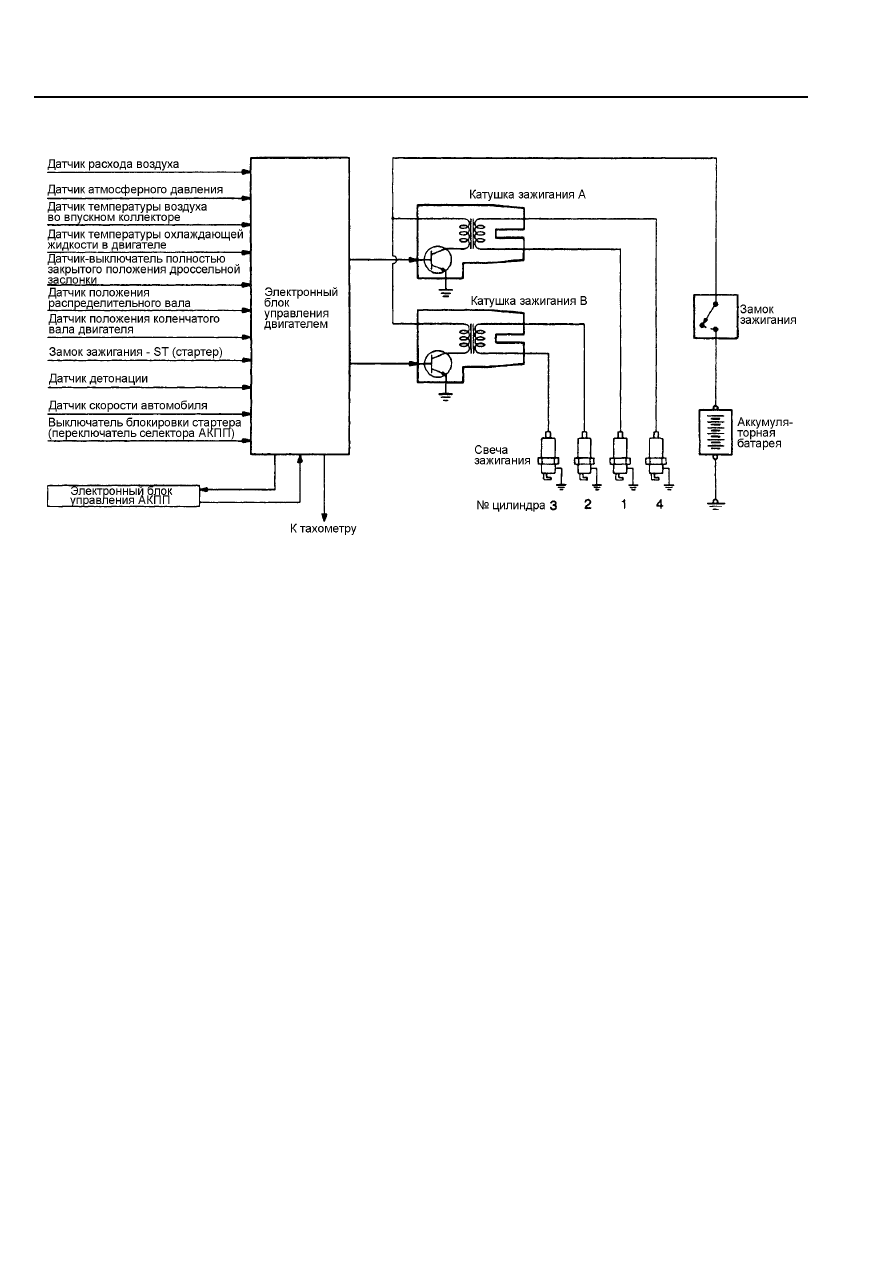

Рис. ТТ1-18 Схема включения катушки зажигания является другим примером управления цепью заземления исполнительного устройства электронным блоком управления двигателем через электрический Электронный блок управления двигателем управляет силовым транзистором и электрически замыкает и размыкает цепь заземления катушки зажигания. Если с электронного блока управления двигателем на базу силового транзистора подается управляющее напряжение, то сопротивление "Коллектор – Эмиттер" силового транзистора стремится к Электронный блок управления вырабатывает последовательность управляющих импульсов на 1 - 18
|
