ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ



2)  Считывание диагностических кодов неисправностей, показываемых контрольной лампой

неисправности двигателя

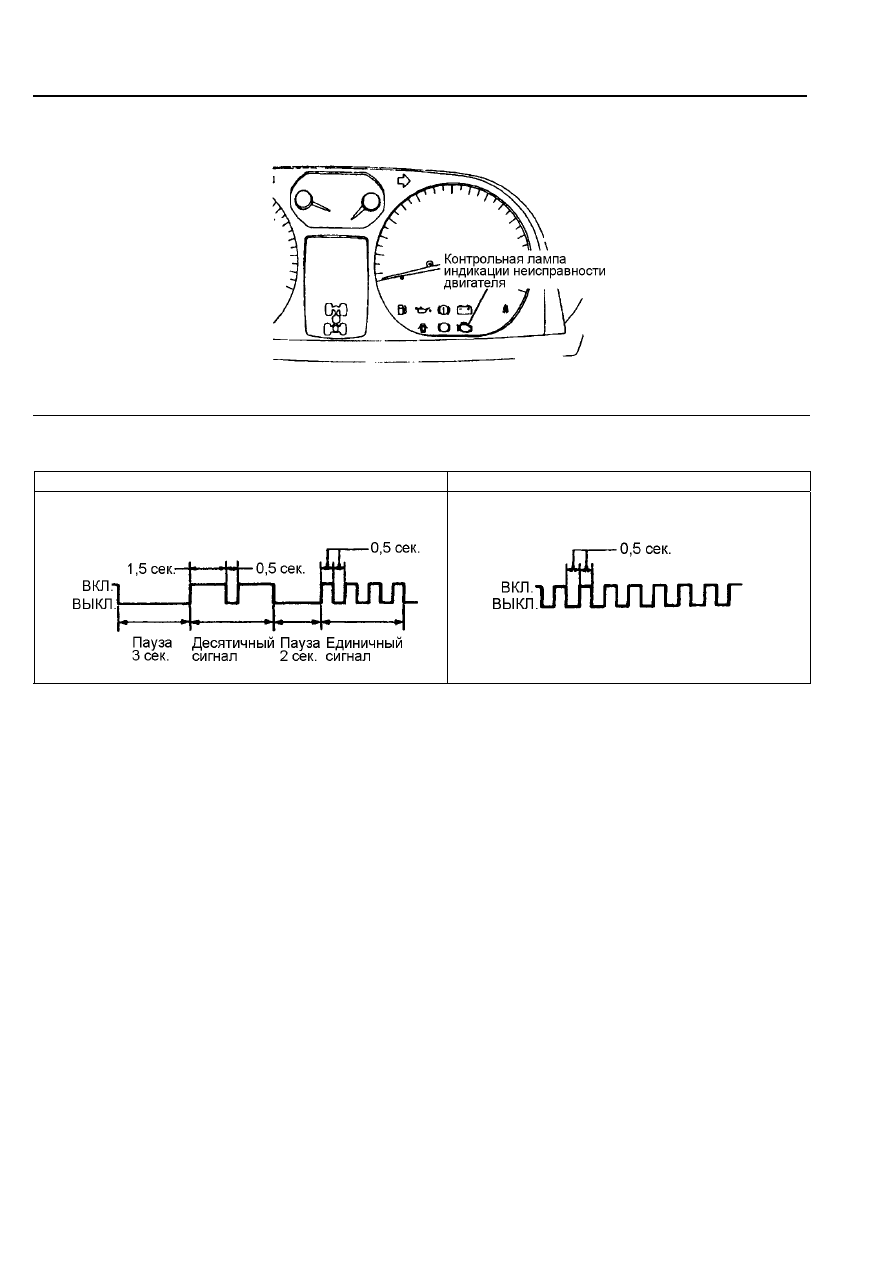

Рис. ТТ8-8

Таблица ТТ8-8 Индикация диагностического кода неисправностей контрольной лампой индикации
неисправности двигателя

Когда выводится диагностический код неисправностей

Когда выводится диагностический код







ПРИМЕЧАНИЕ



Даже когда антиблокировочная система тормозов (ABS) работает исправно, код неисправности № 52
определяется, когда снято реле клапанов.









ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ



(ii)   Проверка исполнительных устройств

(b)      Измерение и проверка при использовании MUT-II

(i)   Считывание сервисных данных

Считайте и запишите все сервисные данные. Смотрите таблицу ТТ8-2 (страница с 8-4 по 8-7).

Внимание
При  перемещении  селектора  АКПП  в  положение “D”, необходимо  нажать  и  удерживать

педаль тормоза с тем, чтобы не допустить движения автомобиля вперед.

ПРИМЕЧАНИЕ:
*1.В новых автомобилях (с пробегом приблизительно 500 км или менее) разряжение во впускном

коллекторе иногда на 10% превышает номинальное значение.

*2. Время  впрыска  форсунки  определяется  при  вращении  коленчатого  вала  с  частотой 250 мин

-1



или меньше и напряжении питания 11 В.

*3.В  новых  автомобилях  (с  пробегом  приблизительно 500 км  или  менее)  продолжительность

впрыска форсунки иногда превышает на 10% номинальную величину.

*4.В  новых  автомобилях  (с  пробегом  приблизительно 500 км  или  менее)  положение  шагового

электродвигателя иногда на 30 шагов превышает номинальное значение.

Проведите проверки исполнительных устройств и запишите их результаты. Смотрите таблицу ТТ8-

4 (страница  8-11).

(c)  Измерение напряжения на выводах разъема электронного блока управления
двигателем



Измерьте напряжение на следующих выводах.





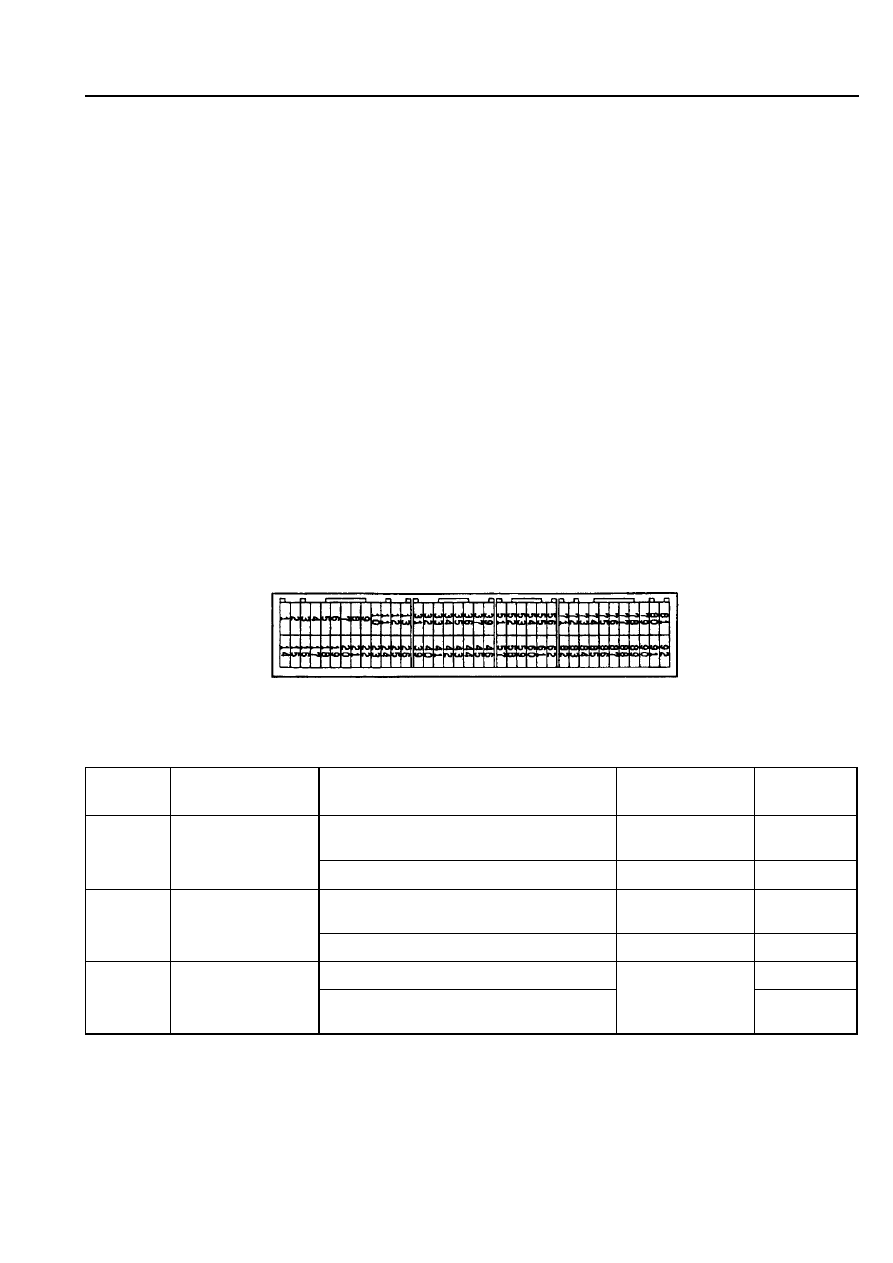

Рис. ТТ8-9 Расположение выводов разъема электронного блока управления двигателем

Таблица ТТ8-9

Вывод.
№

Проверяемый
элемент

Условия проверки (состояние
двигателя)

Исправное
состояние

Измерение

Двигатель: коленчатый вал двигателя
проворачивается стартером

0,4 – 3,0 В



88

Датчик положения
распределительно
го вала

Двигатель: работает на холостом ходу

0,5 – 2,0 В



Двигатель: коленчатый вал двигателя
проворачивается стартером

0,4 – 4,0 В



89

Датчик положения
коленчатого вала

Двигатель: работает на холостом ходу

1,5 – 2,5 В



Двигатель: работает на холостом ходу



90

Датчик расхода
воздуха

Частота вращения коленчатого вала
двигателя: 2500 об/мин

2,2 – 3,2 В



8 - 16







ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ



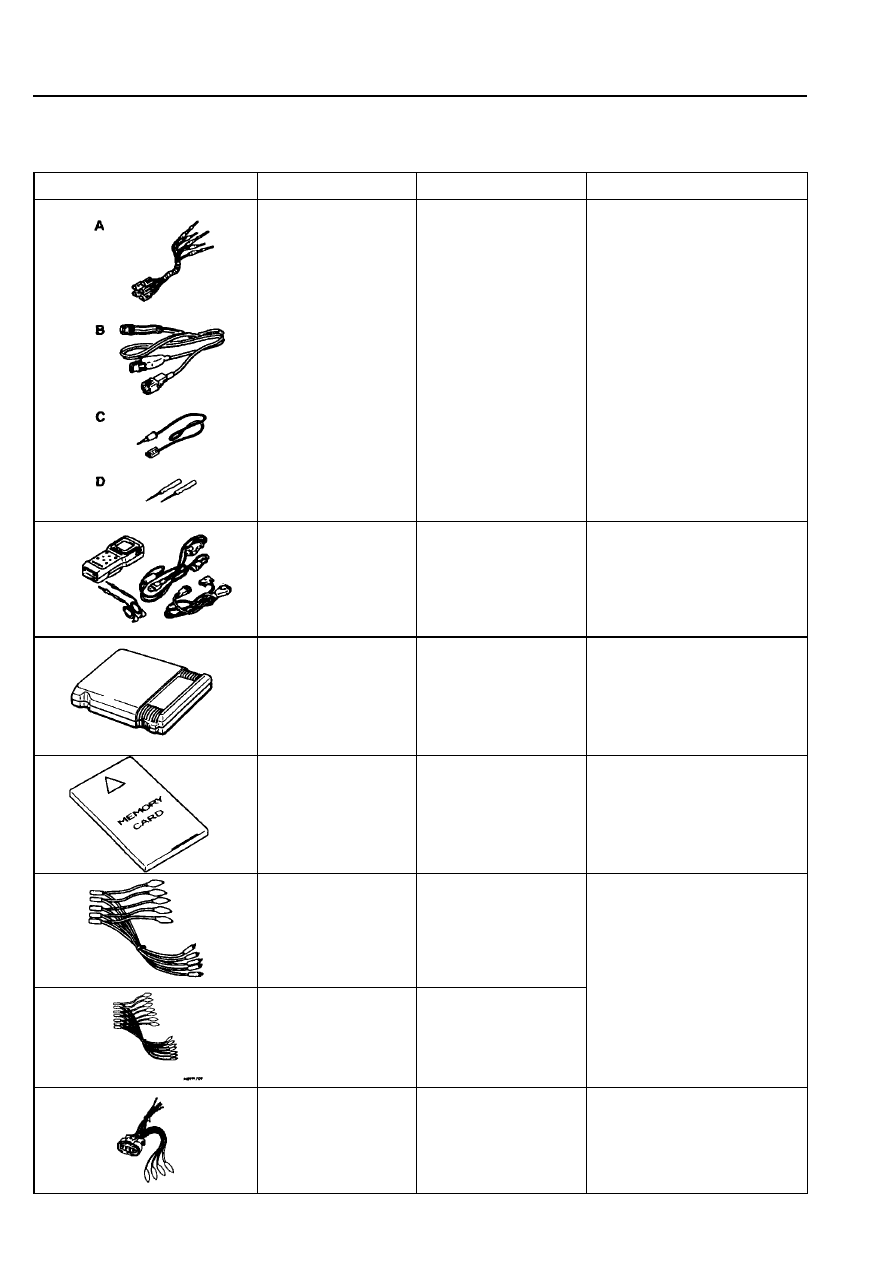

(7) Специальный инструмент

Таблица ТТ8-10

Инструмент

Номер

Название

Назначение



MB 991223
A: MB 991219
B: MB 991220
C: MB 991221
D: MB 991222

Комплект тестовых
проводов
А: Жгут тестовых

проводов

В: Жгут тестовых

проводов со
светодиодом

С: Переходник жгута

тестовых проводов
со светодиодом

D: Пробники

•  Простая проверка

датчика уровня топлива.

А:  Проверка надежности

контактов (давления
контактов) в
электрическом разъеме.

В, С:Проверка цепи питания
D: Подсоединение тестера



MB 991502

принадлежностей
MUT-II

ических кодов

неисправности

•  Проверка системы

распределенного
впрыска топлива (MPI)

Комплект

•  Считывание

диагност



MRB
(без данных)



тно

Сменный картридж

•  Используется совмес

с MUT-II



MB 991150

Блок расширения
памяти

•  Сохранение записи

данных при ездовых
тестах





MB 991348

Комплект тестовых
проводов


MB 991709

 тестовых

проводов


•  Измерение напряжения

при поиске

Жгут

неисправности.

•  Проверка на мотор-

тестере.





MB 991519

Разъем жгута
проводов для
проверки генератора

Измерение напряжения при
поиске неисправности.










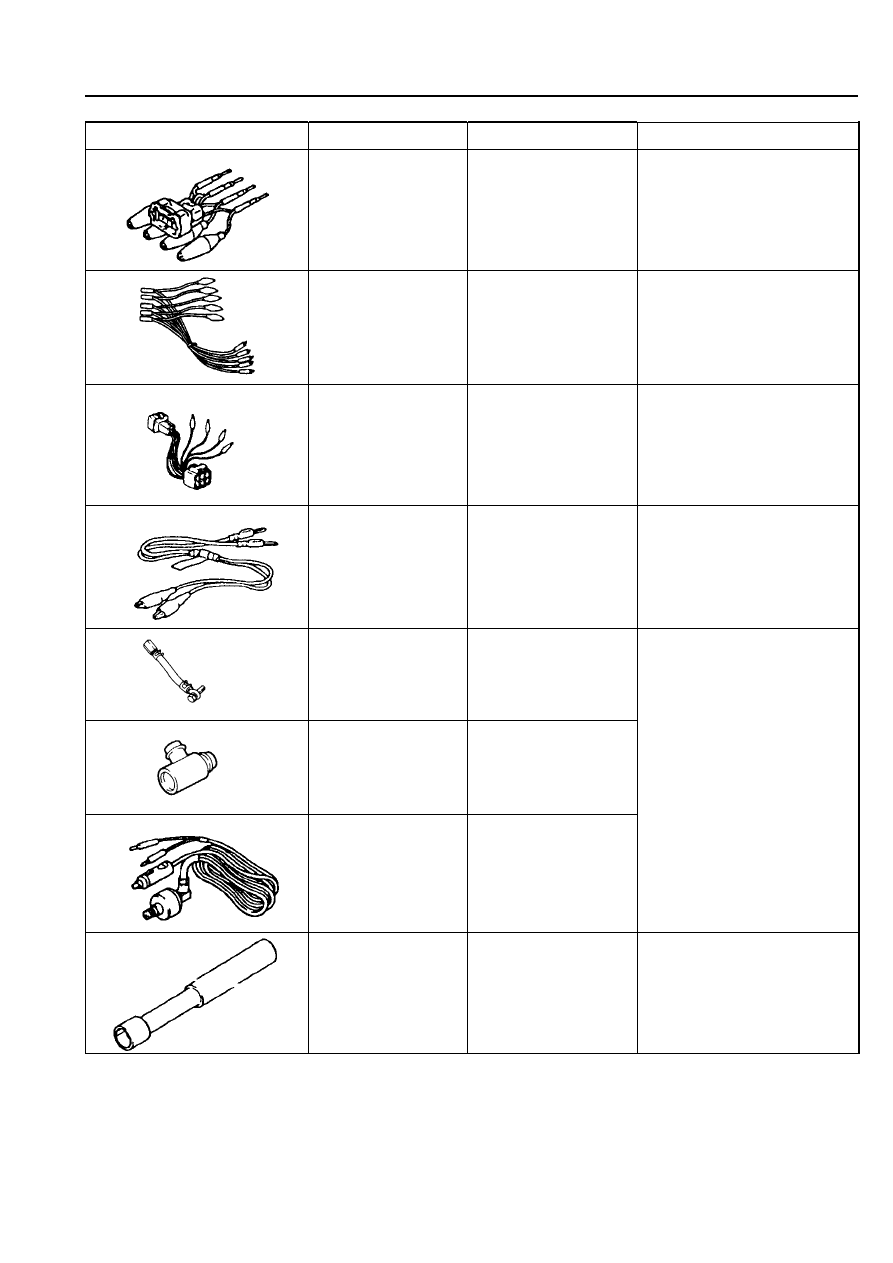

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ





Инструмент

Номер

Название

Назначение

MB 991536

Комплект тестовых
проводов для
регулировки датчика
положения
дроссельной
заслонки

Регулировка датчика
положения дроссельной
заслонки





MB 991658

Комплект тестовых
проводов


•

Измерение напряжения
при поиске
неисправности.

•

Проверка на мотор-
тестере.



MD 998464

ых

квадратный разъем)

 кислородного

нейтрализатором ОГ)

Жгут тестов
проводов
(4-контактный

Проверка
датчика
(Автомобили с
каталитическим



MB 991629



кодов неисправностей

Считывание диагностических
кодов неисправностей

Жгут тестовых
проводов для
проверки
диагностических



MD 998709

Шланг переходника



MD 998742

Переходник шланга

MD 991637

Датчик давления

Измерение давления
топлива



топлива



MD 998299

Отвертка для
регулировки состава
топливовоздушной
смеси

Регулировка СО на режиме
холостого хода
(Автомобили с
каталитическим
нейтрализатором ОГ)
