РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ СИСТЕМЫ

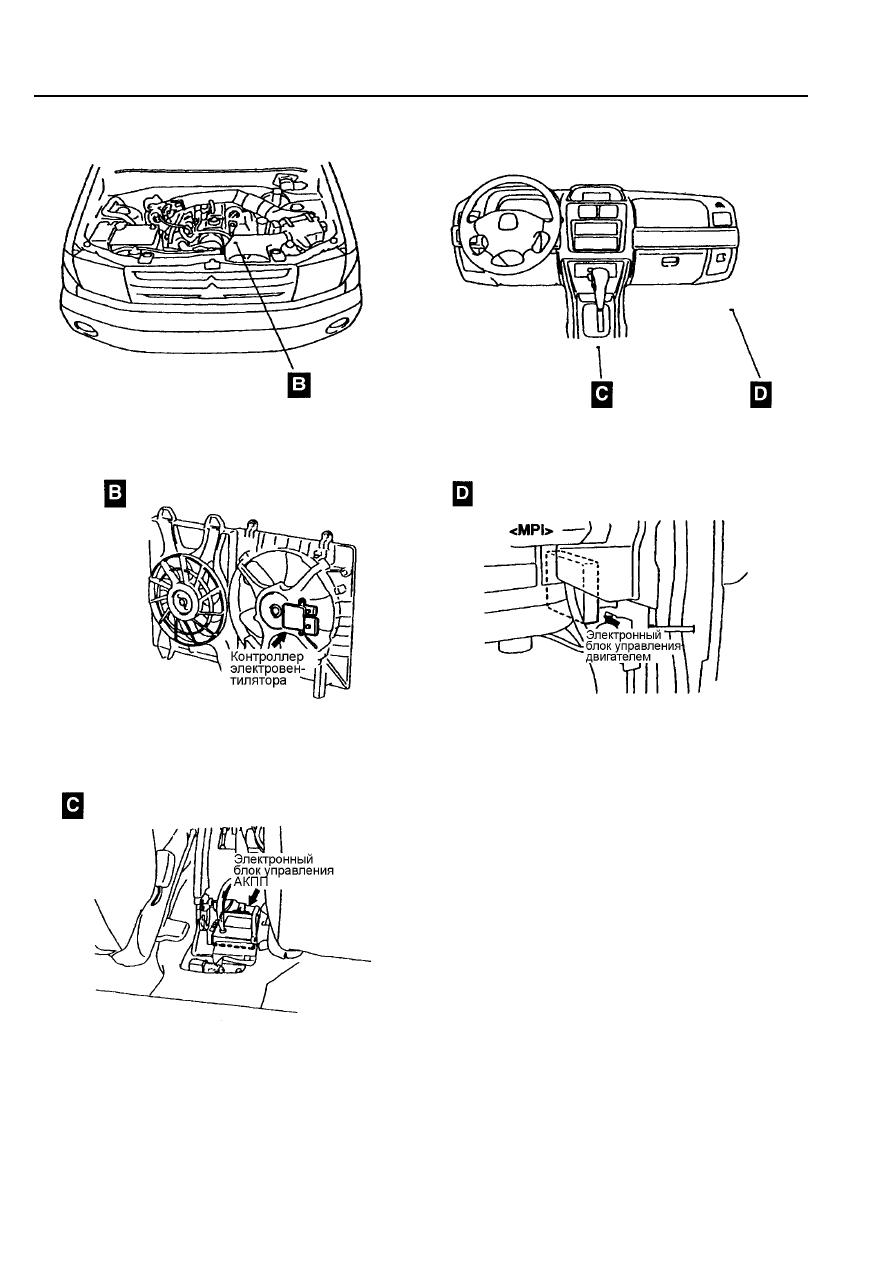

(2) Электронный блок управления



Рис. ТТ7-4

Рис. ТТ7-5



Рис. ТТ7-6

Рис. ТТ7-7



Рис. ТТ7-8











РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ СИСТЕМЫ

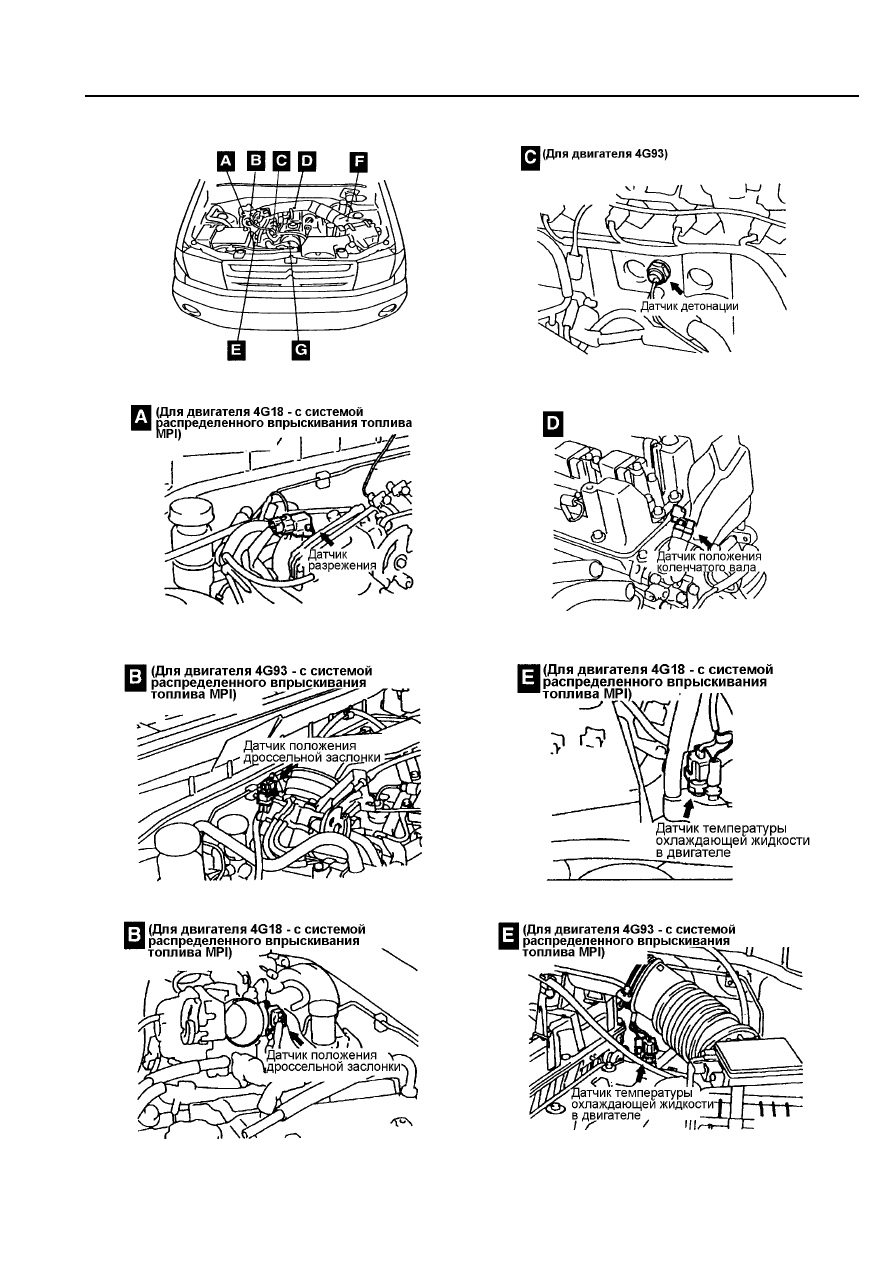

(3) Датчики



Рис. ТТ7-9



Рис. ТТ7-13



Рис. ТТ7-10



Рис. ТТ7-14



Рис. ТТ7-11



Рис. ТТ7-15



Рис. ТТ7-12



7 - 4

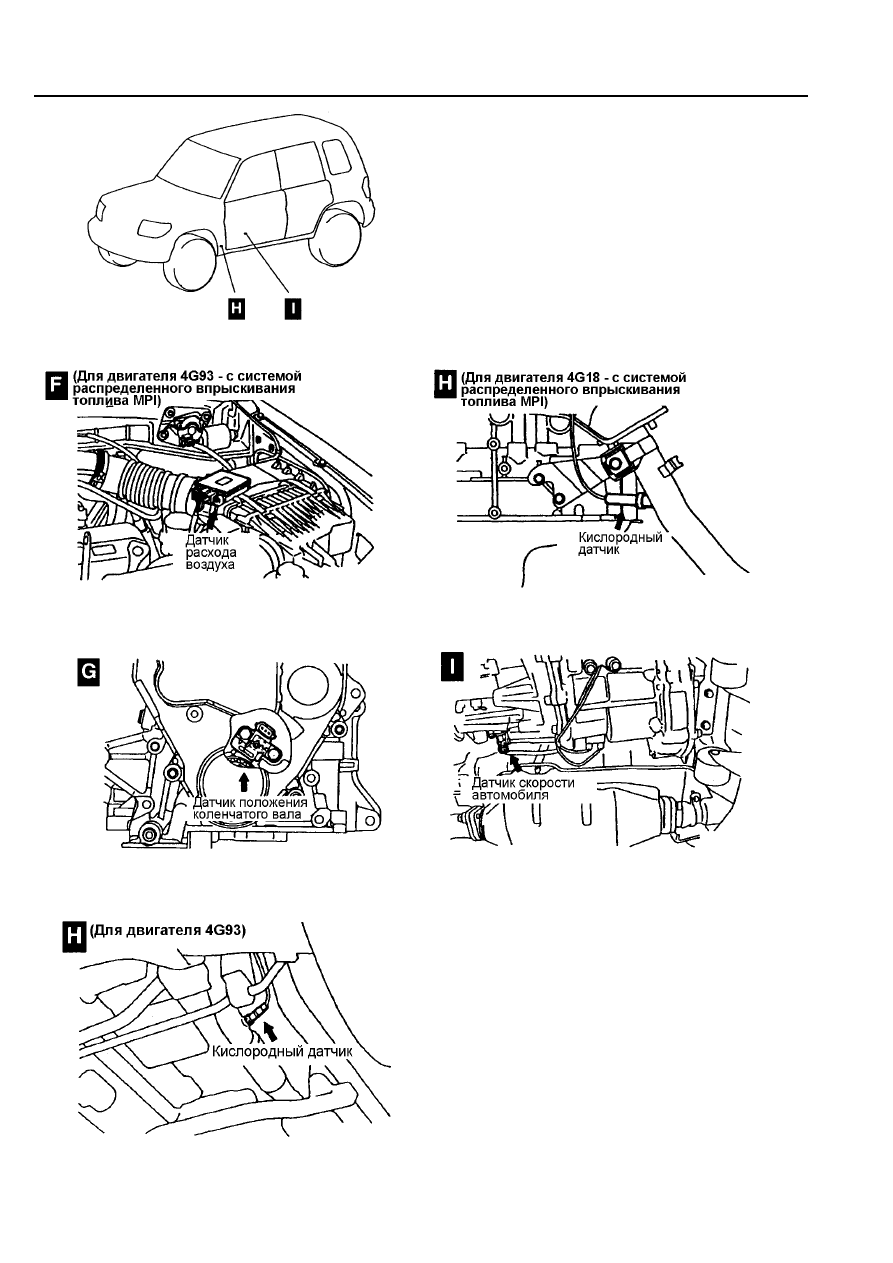

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ СИСТЕМЫ



Рис. ТТ7-17





Рис. ТТ7-18



Рис. ТТ7-21

Рис. ТТ7-19



Рис. ТТ7-22



Рис. ТТ7-20











РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ СИСТЕМЫ

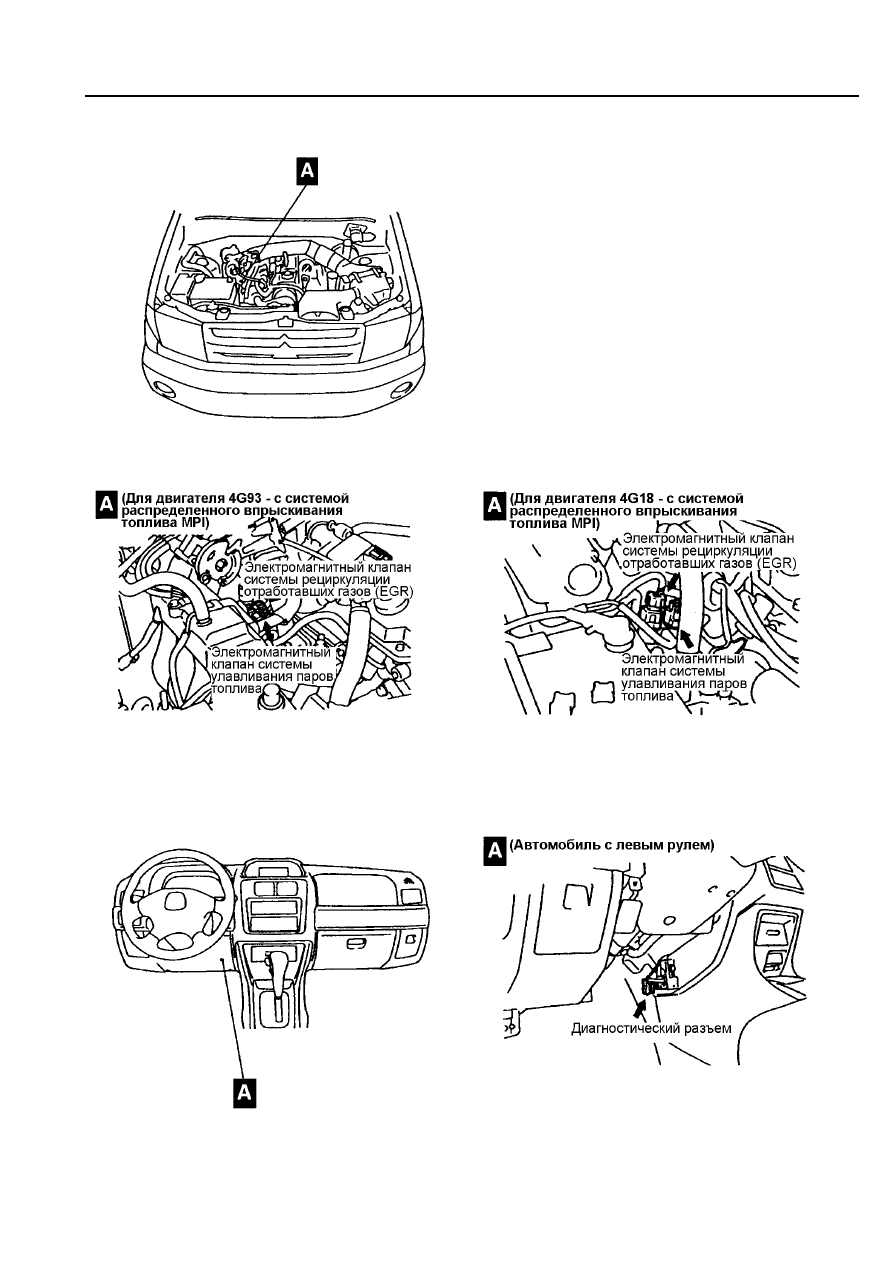

(4) Электромагнитные клапаны (5) Диагностический разъем



Рис. ТТ7-23





Рис. ТТ7-24



Рис. ТТ7-25



Рис. ТТ7-26
