СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ



(4) Каталитический нейтрализатор



6 - 10







СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ

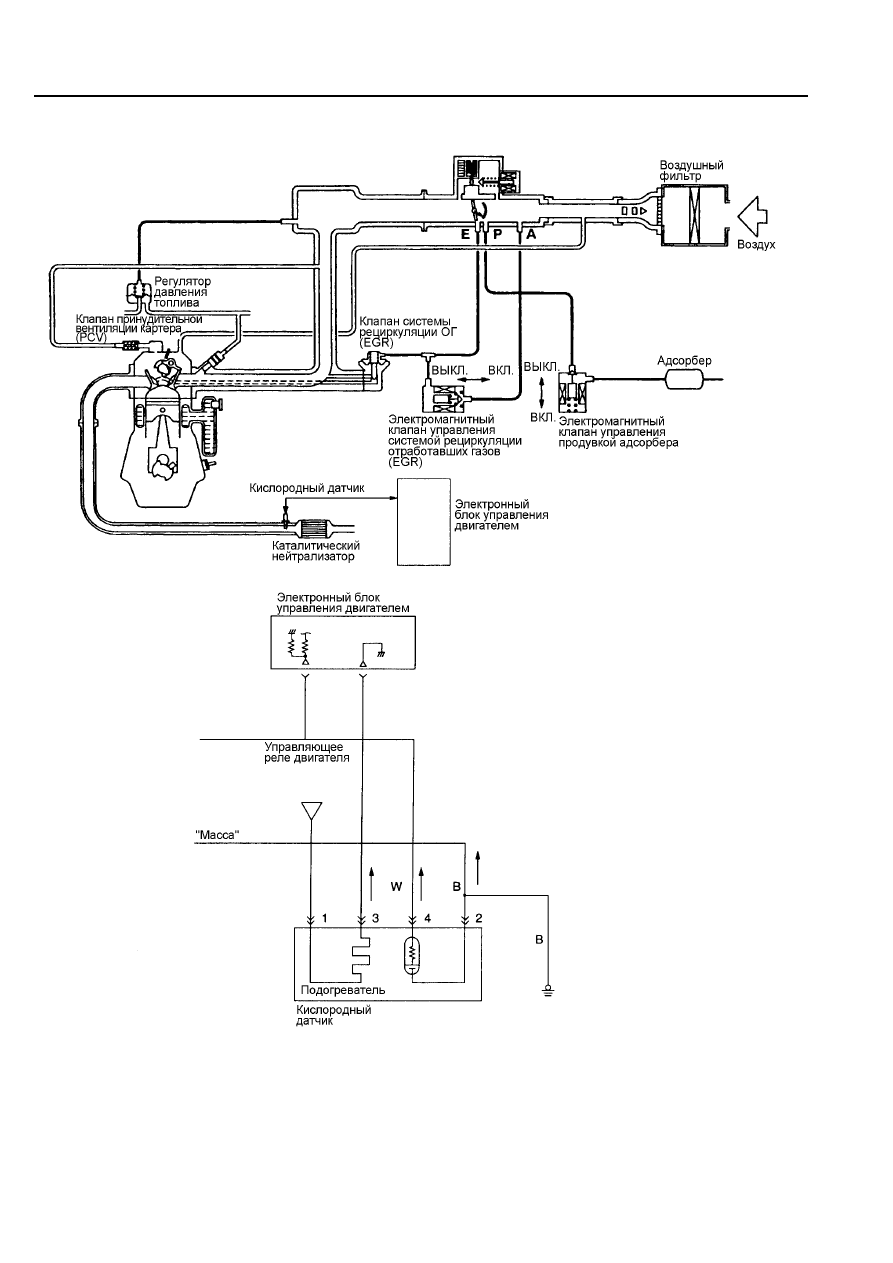

Система  снижения  токсичности,  показанная  на  рис.  ТТ6-14,  включает  в  себя  трехкомпонентный

каталитический  нейтрализатор,  работающий  совместно  с  системой  обратной  связи  (она  использует
кислородный  датчик),  которая  усиливает  эффективность  действия  трехкомпонентного  каталитического
нейтрализатора.



Рис. ТТ6-15

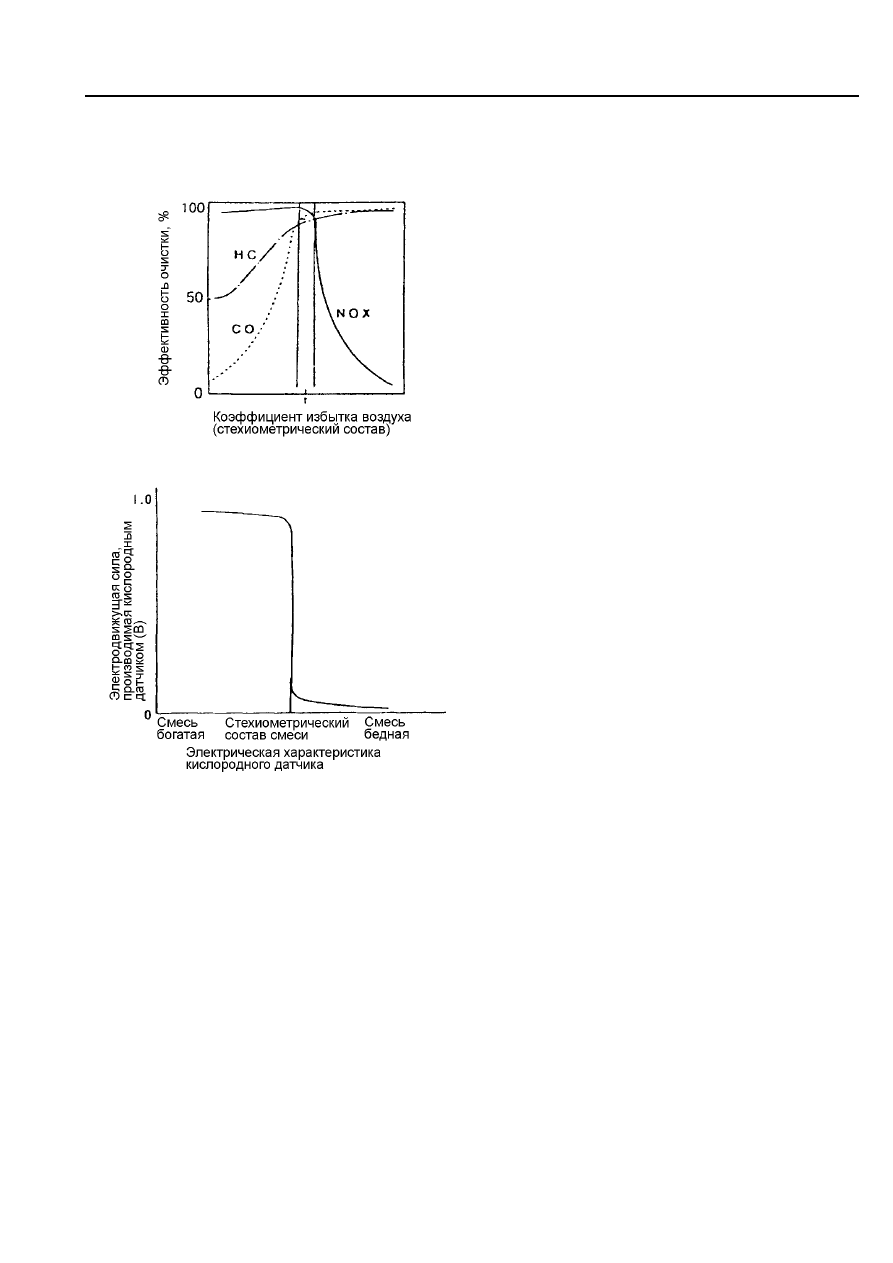

На  рис. 6-16 показана  взаимосвязь  между

составом  смеси  и  диапазонами  содержания
углеводородов  (СН),  окиси  углерода  (СО)  и
окислами  азота (NO

x

),  до  величин  которых  может

снижать  их  содержание  в  отработавших  газах
трехкомпонентный  каталитический  нейтрализатор.
Как видно из рисунка снижение содержания СН, СО
и NO

x

  близко  к  нулю  квазистохиометрическом

составе смеси.





Рис. ТТ6-16


На рис. ТТ6-16 показана связь между составом

смеси  и  электродвижущей  силой,  производимой
кислородным  датчиком,  входящим  в  систему
обратной

связи.

Как

видно

из

рисунка

электродвижущая  сила  резко  возрастает  при
обогащении состава смеси и резко снижается при ее
обеднении.

 Система

обратной

связи

использует

характеристики кислородного датчика.




Следует  подчеркнуть,  что  электронный  блок  управления  двигателем  поддерживает  состав  смеси

наиболее близким к стехиометрическому составу путем подстройки количества впрыскиваемого топлива
в соответствии с сигналом кислородного датчика.


Электронный  блок  управления  двигателем  выбирает  логику  управления  двигателем  по  обратной

связи,  на  режимах  низких  и  средних  нагрузок,  при  прогретом  двигателе  (см.  раздел  "Управление
обратной связью" на стр. 3-10).

Двигатели  с  непосредственным  впрыскиванием  бензина  в  цилиндры (GDI), работают  на  бедных

смесях  при  небольших  или  умеренных  нагрузках  двигателя  для  достижения  лучшей  топливной
экономичности и снижения содержания СО

2

 в отработавших газах.











СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ

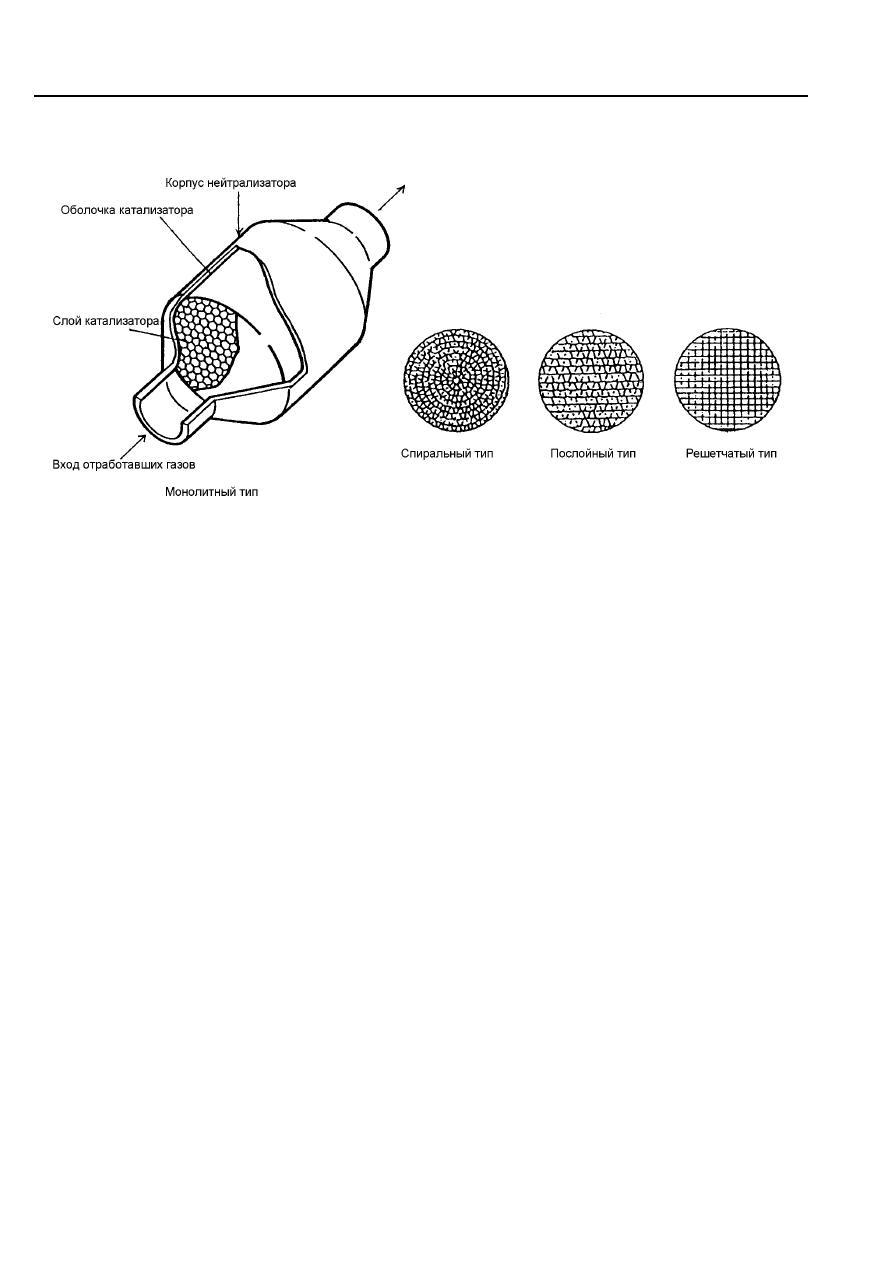

•  Трехкомпонентный каталитический нейтрализатор



Рис. ТТ6-17

Рис. ТТ6-18

В  трехкомпонентном  нейтрализаторе  применяются  комбинированные  каталитические  материалы

(платино-родиевые или платино-родиево-палладиевые) для преобразования токсических составляющих
(СО, СН и NO

x

), содержащихся в отработавших газах, в безвредные вещества.

Уменьшение  содержания  СО  и  НС  достигается  их  окислением,  в  то  время  как  содержание NO

x



достигается их восстановлением.

Трехкомпонентный каталитический нейтрализатор изготовляется двух типов: шарикового типа или

6 - 12







СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ

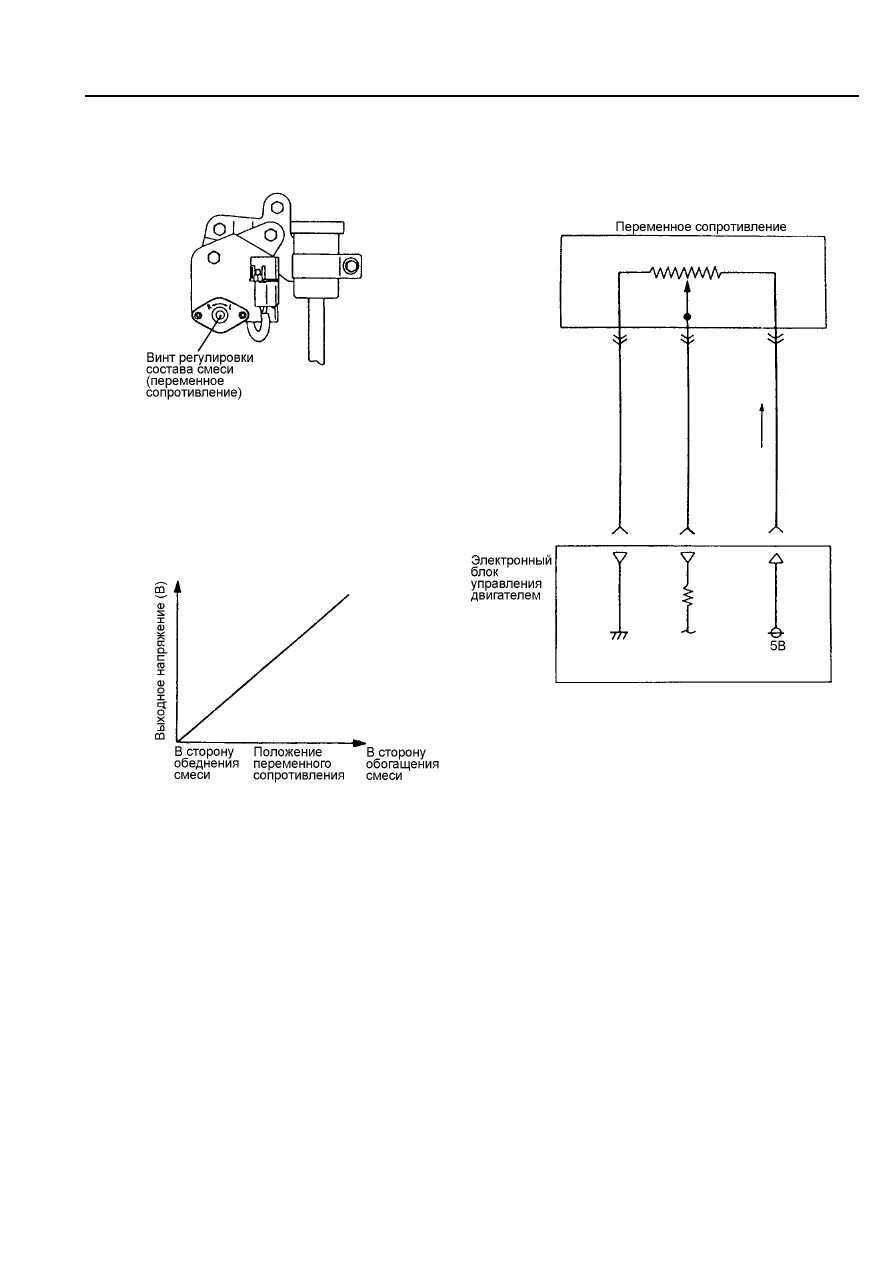

(5) Винт регулировки состава смеси (переменное сопротивление)

<Автомобили без каталитического нейтрализатора>



Рис. ТТ6-19

Винт  регулировки  состава  смеси  измеряет  сопротивление  переменного  резистора.  Он

используется для регулирования концентрации окиси углерода (СО) в отработавших газах при работе
двигателя на холостом ходу. Электронный блок управления запрограммирован таким образом, чтобы
иметь  возможность  изменять  количество  впрыскиваемого  топлива  в  соответствии  с  положение
переменного сопротивления.
