ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ









167

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ



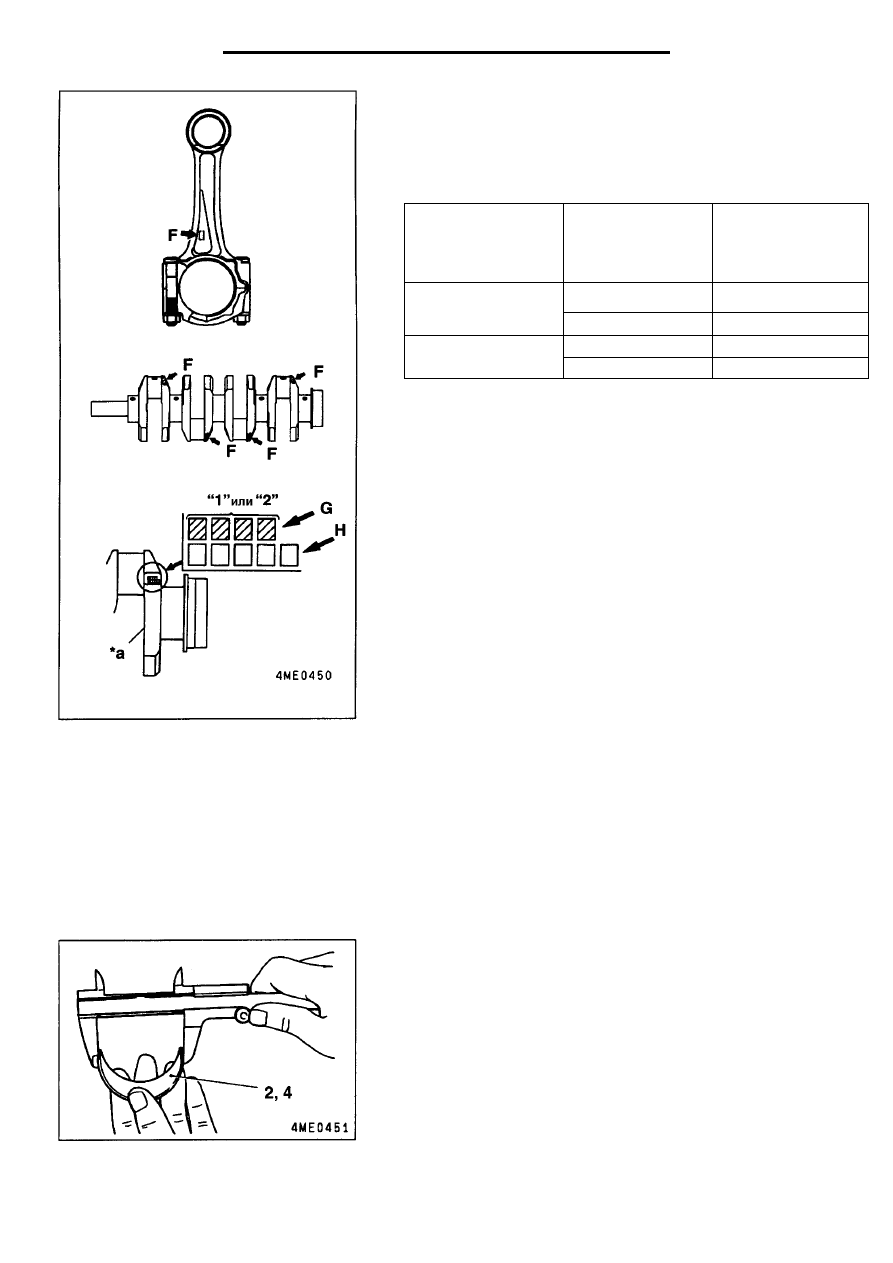

(Выбор по идентификационному цвету)
Выберите подходящие шатунные вкладыши по идентификационной
метке внутреннего диаметра, выштампованной на нижней головке
каждого шатуна и соответствующей цветовой метке наружного
диаметра на коленчатом валу *а, как показано в таблице.

F:  Положение цветовой идентификационной метки





Идентификационная

цветовая метка на
коленчатом валу (в
скобках обозначена
метка)

Идентификационная

цветовая метка на
шатуне

Идентификационный

цвет соответствую-
щего шатунного
подшипника



Нет

Синий



Нет (1)

Синий

Нет





Нет

Нет



Синий (2)

Синий

Синий

Наружный диаметр шатунной шейки коленчатого вала также опре-
деляется по идентификационным меткам ("1" или "2"), выштампо-
ванным в местах G, показанных на рисунке. 4 метки соответствуют
номерам шеек, начиная с передней части двигателя.

Н:  Положение цветной идентификационной метки наружного

диаметра шатунной шейки коленчатого вала.





-

(5) Проверка
1. Шатунный подшипник

Внимание
1.  Не используйте сильно расширенные по хорде вкла

дыши 2 и 4 шатунного подшипника.

2.  При необходимости замены любого из вкладышей 2

и 4 шатунного подшипника заменяйте оба вкладыша
комплектом.





(1)  Свободная хорда

Измерьте свободную хорду вкладышей 2 и 4 шатунного под-
шипника. Если результат измерения меньше предельно допус-
тимого значения по техническим условиям, то замените оба
вкладыша парой.
Предельно допустимое значение: не более 58,8 мм



168

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ



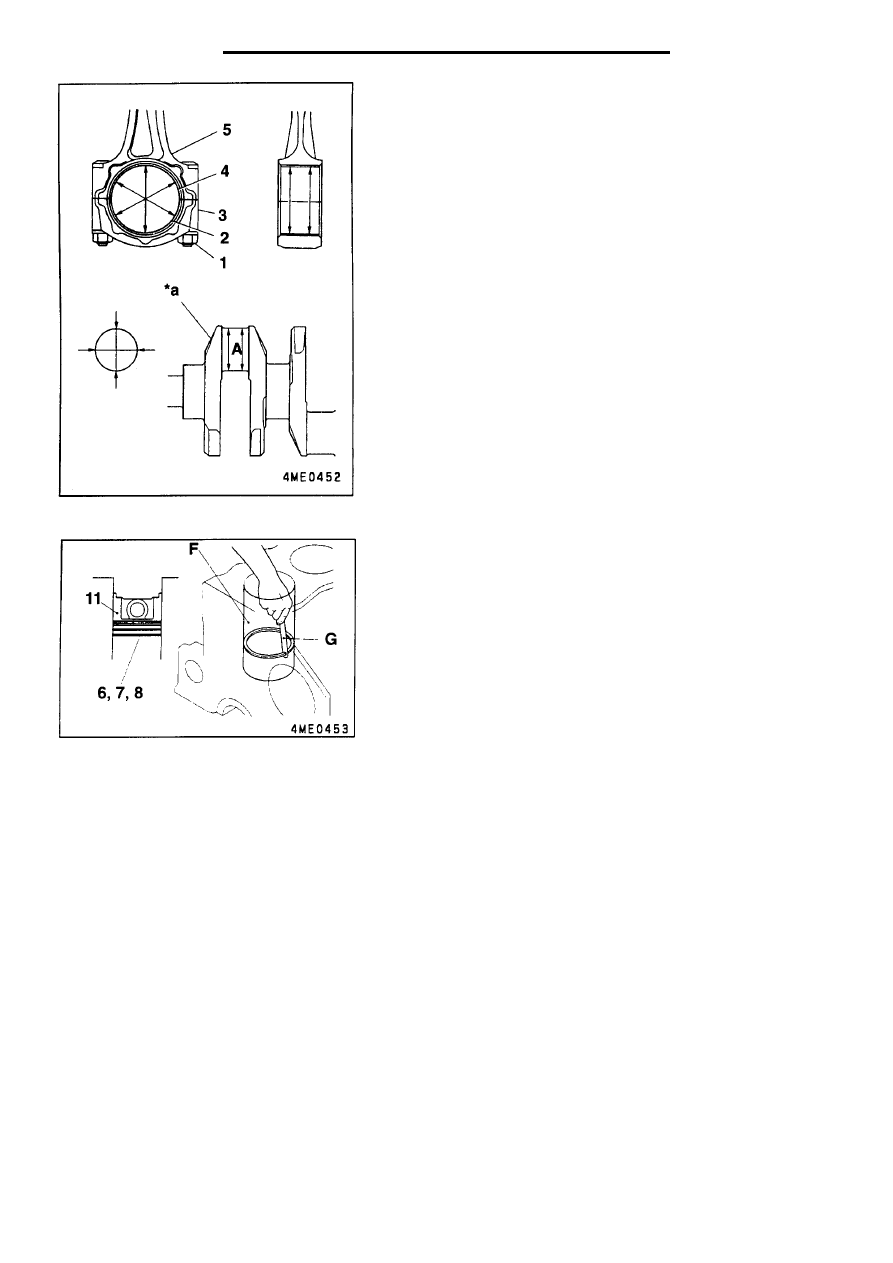

(2)  Зазор в шатунном подшипнике (зазор между шатунным под-

шипником и шейкой коленчатого вала)

1)  Установите нижний вкладыш шатуна 2 и верхний вкла-

дыш шатуна 4 в крышку шатуна 3 и поршень и шатун 5 в
сборе соответственно. Затяните гайки 1 моментом 49

± 5

Н м.

2)  Измерьте внутренний диаметр нижней головки шатуна

(между вкладышами 2, 4) и наружный диаметр А шатун-
ной шейки коленчатого вала *а. Если измеренная вели-
чина превышает предельно допустимое значение по тех-
ническим условиям, то замените дефектную деталь.



Номинальное значение: 0,03 – 0,05 мм



Предельно допустимое значение: 0,1 мм

3)  При установке вкладышей 2, 4 ремонтного размера необ-

ходимо отшлифовать наружный диаметр шеек коленчатого
вала *а в следующий ремонтный размер.









2. Поршневые кольца

(1)  Зазор в замке поршневых колец

1)  Установите поршневые кольца 6, 7, 8 в цилиндр F блока

цилиндров, используя поршень 11.

2)  Удерживая поршневые кольца 6, 7, 8 в этом положении,

измерьте зазор в замке, используя плоский щуп G. Если
измеренный зазор превышает предельно допустимое зна-
чение по техническим условиям, то замените поршневые
кольца.



Номинальное значение:

1-е компрессионное кольцо ..0,3 – 0,45 мм
2-е компрессионное кольцо ..0,4 – 0,55 мм
Маслосъемное кольцо .............0,3 – 0,5 мм

Предельно допустимое значение: 0,8 мм
Внимание
1.  Для того, чтобы установить поршневые кольца 6,

7, 8 на определенный уровень в цилиндре F бло-
ка цилиндров, используйте поршень 11.

2.  Поршневые кольца 6, 7, 8 должны быть распо-

ложены в наименее изношенной нижней части
цилиндра F в блоке цилиндров.

3.  Заменяйте поршневые кольца 6, 7 и 8 в комплек-

те (3 кольца).







169

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ



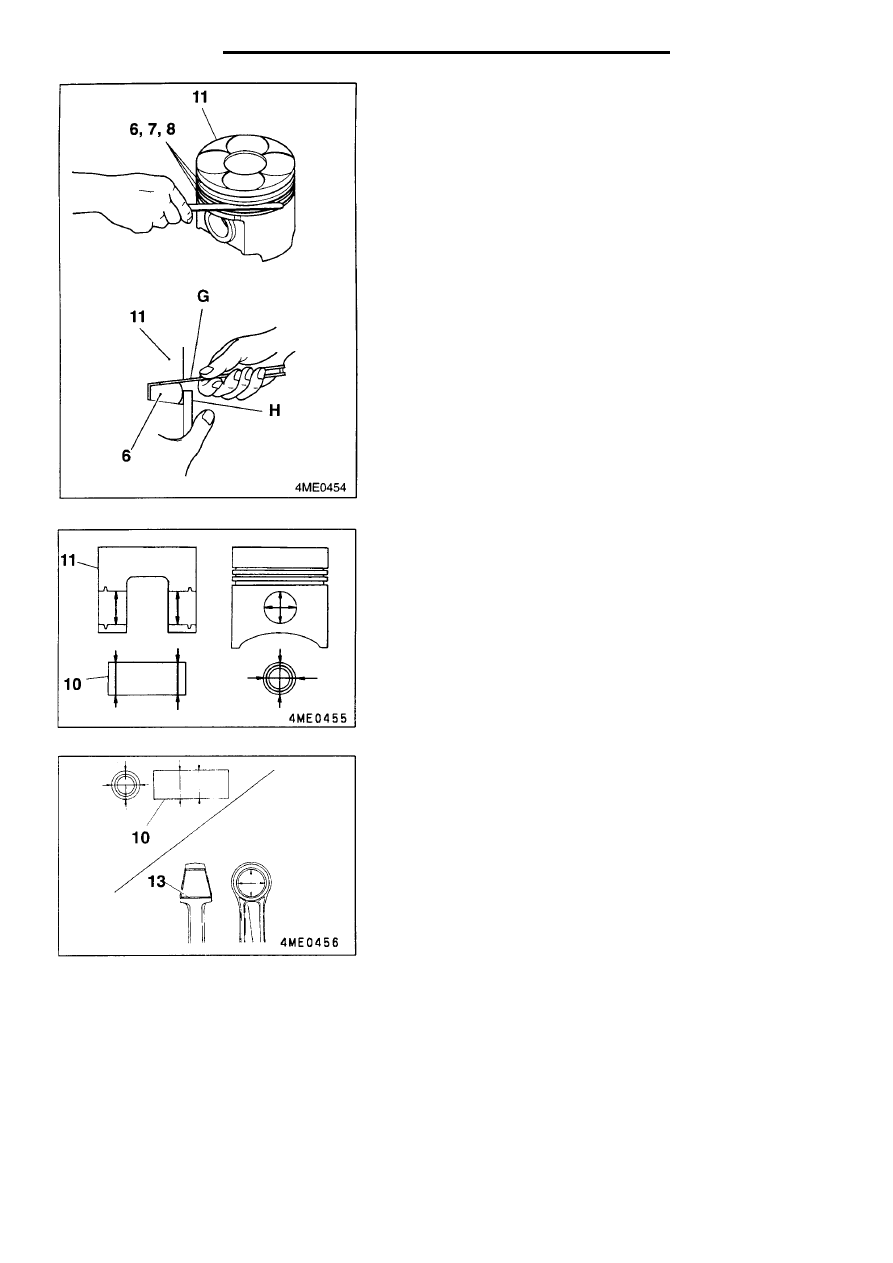

(2)  Зазор между поршневыми кольцами и канавкой поршня

1-е компрессионное кольцо 0,03 – 0,08 мм

-

2.  Заменяйте поршневые кольца 6, 7, 8 в комплекте

(3 кольца).



1)  Если зазор превышает предельно допустимое значение по

техническим условиям, то замените дефектную деталь.



Номинальное значение:

2-е компрессионное кольцо 0,07 – 0,10 мм
Маслосъемное кольцо .........0,03 – 0,06 мм

Предельно допустимое значение: 0,15 мм

ПРИМЕЧАНИЕ
Первое компрессионное кольцо 6 является кольцом тра
пециевидного сечения. Для измерения зазора прижмите
кольцо к поршню линейкой Н и измерьте зазор, используя
плоский щуп G.

Внимание
1.  Перед измерениями удалите отложения нагара из

всех канавок поршня 11 для поршневых колец.
Измерение зазора между кольцом и канавкой
поршня выполните по всей окружности кольца.



3. Поршневой палец

(1)  Измерьте зазор между поршневым пальцем 10 и поршнем 11.

Если зазор превышает предельно допустимое значение по
техническим условиям, то замените дефектную деталь.



Номинальное значение: 0,007 – 0,021 мм
Предельно допустимое значение: 0,05 мм





(2)  Измерьте зазор между поршневым пальцем 10 и втулкой

поршневой головки шатуна 13. Если зазор превышает пре-
дельно допустимое значение по техническим условиям, то за-
мените дефектную деталь.

Номинальное значение: 0,03 – 0,05 мм
Предельно допустимое значение: 0,1 мм
