ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ



6-15. МАСЛООХЛАДИТЕЛЬ И МАСЛЯНЫЙ ФИЛЬТР
(1) Снятие и установка

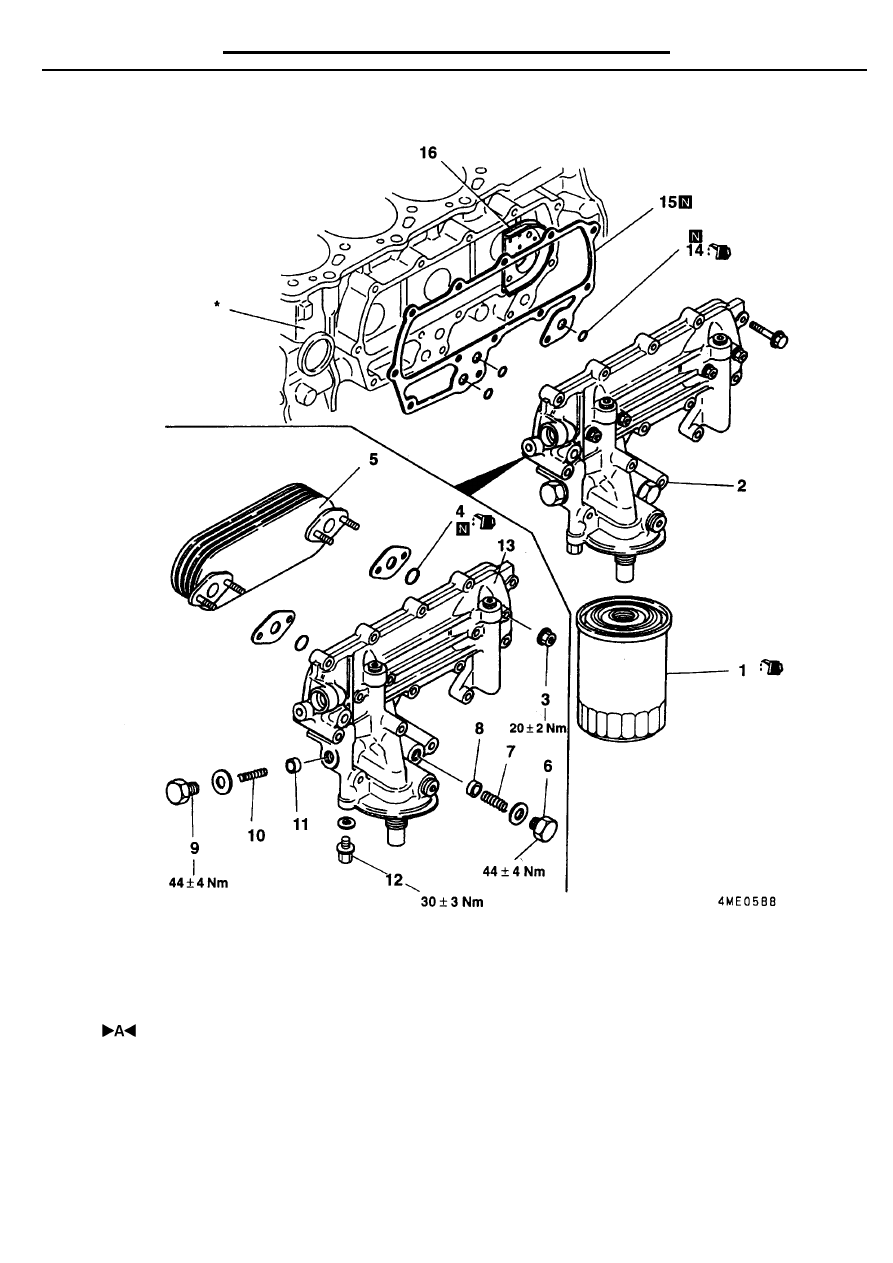

Последовательность снятия
1. Масляный фильтр
2. Маслоохладитель в сборе
3. Гайка
4. Кольцевая прокладка
5. Радиатор маслоохладителя
6. Заглушка
7. Пружина перепускного клапана
8. Плунжер




10. Пружина регулирующего клапана

15. Прокладка





9. Заглушка

11. Плунжер
12. Сливная пробка охлаждающей жид-
кости
13. Крышка маслоохладителя
14. Кольцевая прокладка

16. Отделитель охлаждающей жидкости






155

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ





-

-

-

(2)  Вымойте радиатор 5 маслоохладителя и крышку маслоохлади-

теля 13, если они сильно загрязнены накипью.

(2) Очистка

(1)  Проверьте радиатор 5 маслоохладителя на отсутствие отло

жений нагара и грязи (смолы) в масляном канале и перепуск
ном клапане и промойте моющим маслом в случае необходи
мости.



(3) Проверка

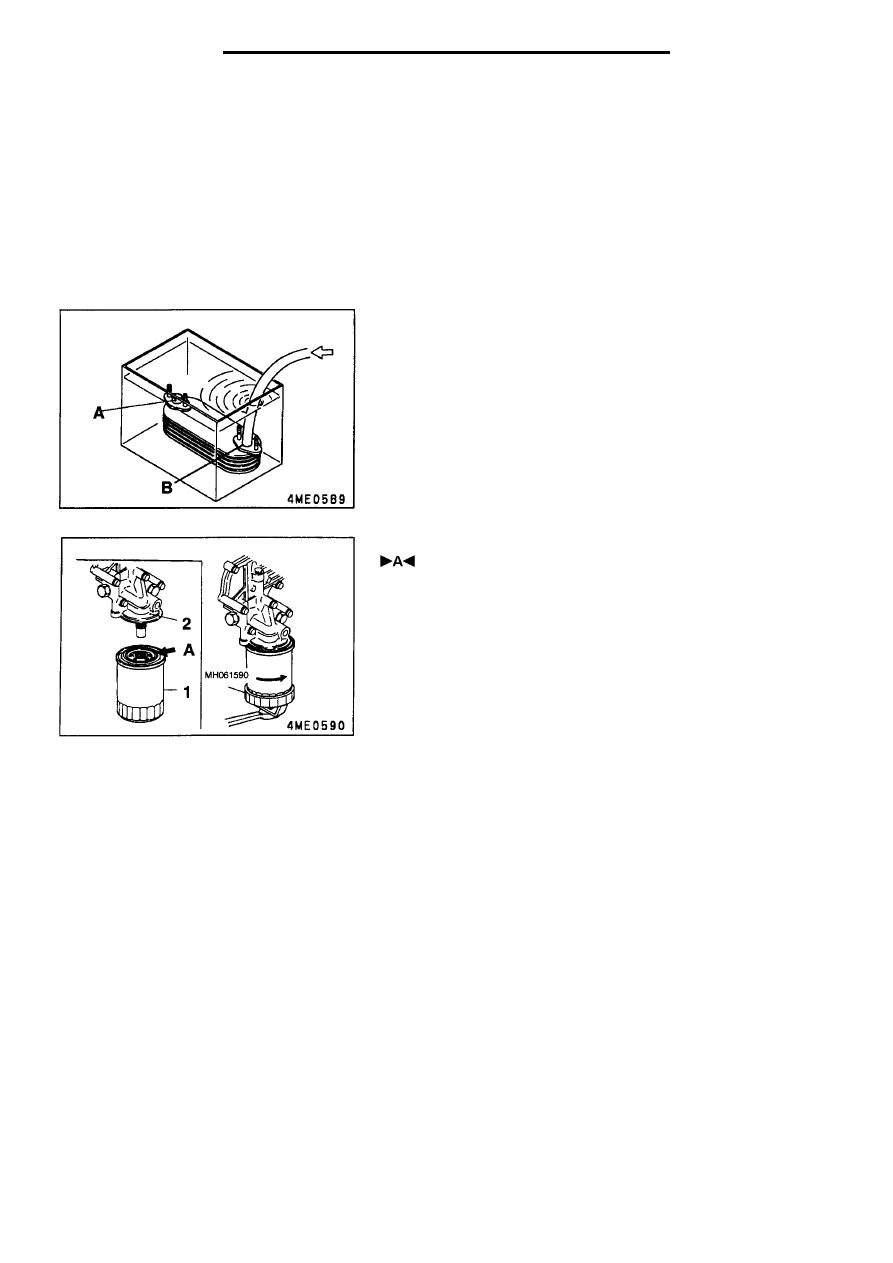

Радиатор маслоохладителя

(1)  Закройте пробкой отверстие А радиатора 5 маслоохладителя,

и затем погрузите радиатор 5 маслоохладителя в бак с водой.
Подсоедините шланг к отверстию В радиатора маслоохлади-
теля (отверстие подачи масла от двигателя).



(2)  Через подсоединенный шланг создайте давление воздуха 1470

кПа в радиаторе 5 маслоохладителя и проверьте отсутствие
утечек воздуха.

(3)  Замените радиатор 5 маслоохладителя при наличии утечек.





(4) Основные операции по установке

 Установка масляного фильтра

(1)  Очистите поверхность корпуса 2 маслоохладителя в сборе, на

которую  устанавливается масляный фильтр 1.

(2)  Нанесите тонкий слой чистого моторного масла на прокладку А

масляного фильтра 1.

(3)  Заверните масляный фильтр 2 от руки, и после того как коль

цевая прокладка войдет в контакт с поверхностью фланца,
окончательно затяните крышку на 5/8 оборота.

-















156

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ



6-16. МАСЛЯНЫЙ ПОДДОН, МАСЛОЗАБОРНИК И МАСЛЯНАЯ ФОРСУНКА
(1) Снятие и установка

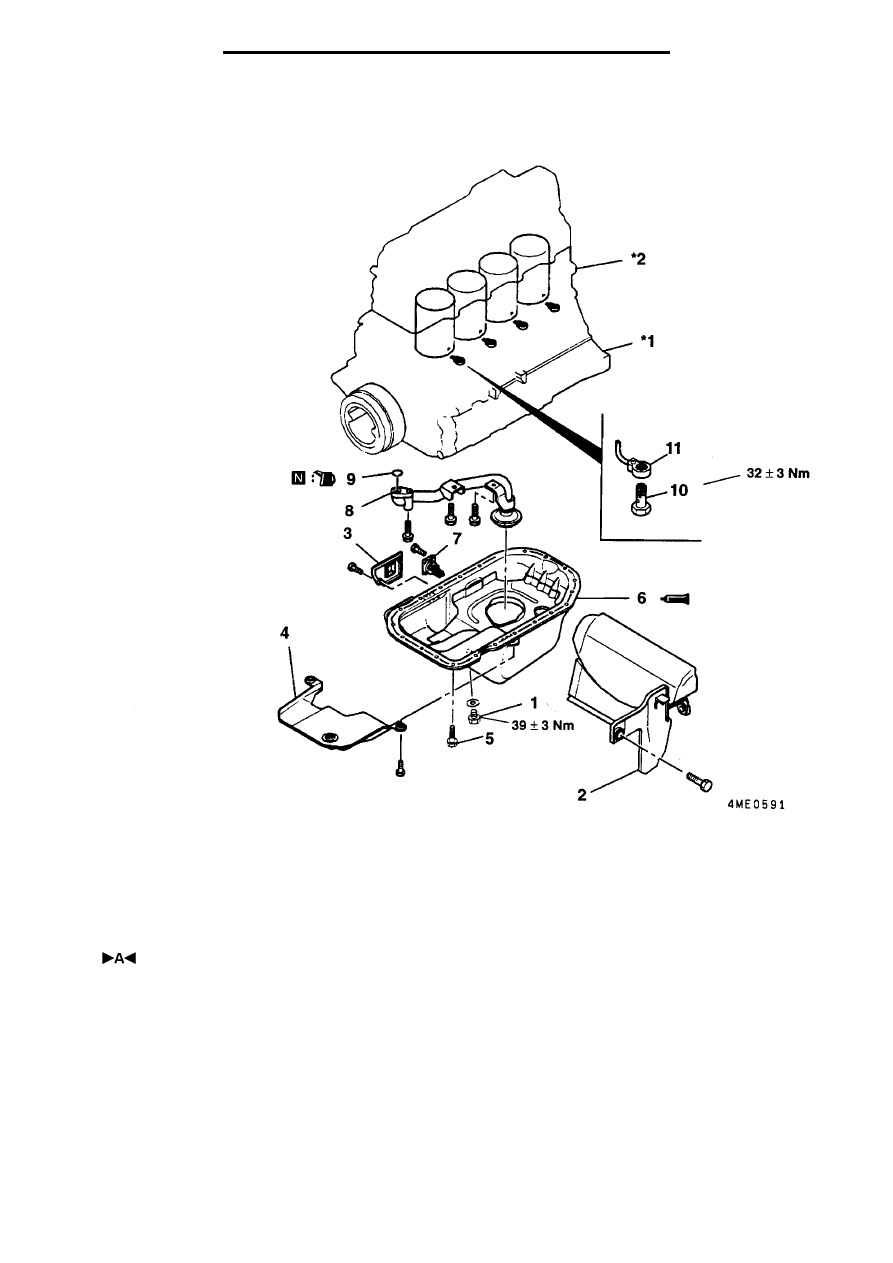

Последовательность снятия
1. Сливная пробка
2. Левый кожух масляного поддона

10. Обратный клапан



3. Правый кожух масляного поддона
4. Кожух масляного поддона
5. Болт
6. Масляный поддон
7. Датчик уровня масла
8. Маслозаборник
9. Кольцевая прокладка

11. Масляная форсунка










157

ГЛАВА 6.     КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ



(2) Основные операции по установке

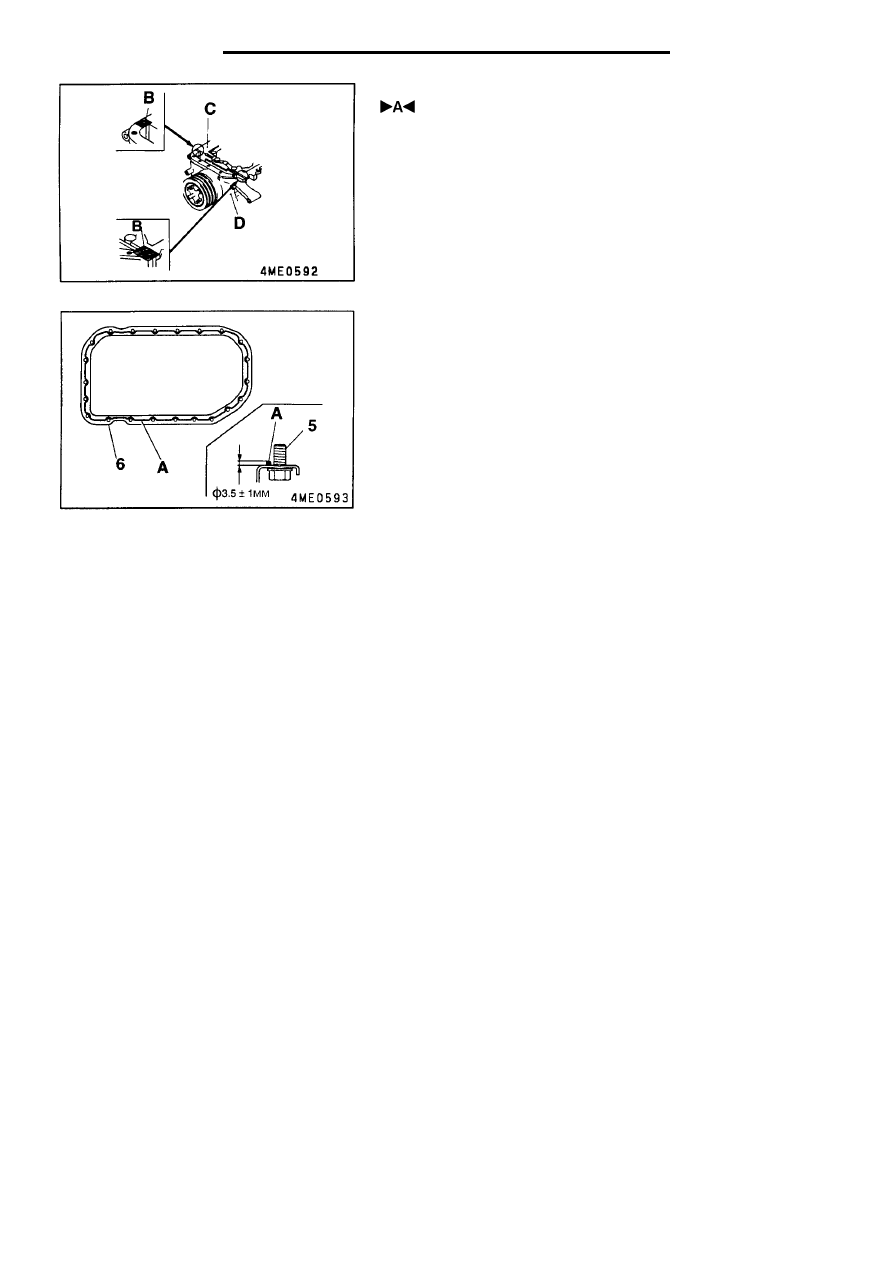

 Установка масляного поддона

(1)  Нанесите герметик на сопряженные поверхности (стык) В ниж-

ней
части блока цилиндров С и крышки D распределительных шес-
терен.







(2)  Ровно, без разрывов нанесите валик герметика А на поверх-

ность масляного поддона 6 под прокладку, как показано на ри-
сунке.



Диаметр валика герметика: 3,5

± 1 мм.





Рекомендуемый герметик:
MITSUBISHI GENUINE Part № MD 970389 или аналогичный

(3)  Установите масляный поддон 6 на нижнюю часть блока цилин-

дров в течение 15 минут после нанесения герметика А.

Внимание
1.  Поверхность, на которые наносится герметик А

должна быть чистой и не иметь следов влаги, грязи и
других посторонних частиц.

2.  При установке будьте осторожны, чтобы не испач-

кать герметиком А окружающие поверхности и дета-
ли.

3.  После установки масляного поддона 6 подождите, по

крайней мере, 1 час перед запуском двигателя.

4.  Если болты 5 (крепящие масляный поддон) были ос-

лаблены или снимались после установки масляного
поддона 6, то снимите масляный поддон и установи-
те его снова после нанесения свежего слоя гермети-
ка А.
