ГЛАВА 1.     ОБЩЕЕ ОПИСАНИЕ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ

(2) Неисправности и методики поиска неисправностей

1)  Неисправности двигателя

- 1. Двигатель не запускается.

•  Двигатель не прокручивается.

•  Двигатель прокручивается, но не пускается.

•  Двигатель пускается, но останавливается.
- 2. Двигатель работает неравномерно.

•  Неравномерная работа на режиме холостого хода.

•  Слишком высокая частота вращения холостого хода.

•  Неравномерное вращение коленчатого вала двигателя в среднем скоростном диапазоне.

•  Также неравномерная работа в области высоких частот вращения.
- 3. Недостаточная мощность двигателя.

- 4. Перегрев двигателя.

•  Не в порядке система охлаждения.

•  Двигатель и его детали, относящиеся к системе охлаждения, не в порядке или плохо от-

регулированы.

- 5. Стук в двигателе

•  Высокий уровень шума.

•  Большой уровень дымности отработавших газов и высокий уровень  шума.

•  Стук, появляющийся во время работы.
- 6. Давление масла не соответствует норме.







11

ГЛАВА 1.     ОБЩЕЕ ОПИСАНИЕ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ

2)  Методики поиска неисправностей


В качестве примера ниже описывается методика поиска неисправности в случае недостаточной
мощности двигателя.



Пример 1. Признак неисправности: Недостаточная мощность двигателя при наличии черного
                                                            дыма отработавших газов.






Основная проверка



Проверка на пропуск

вспышек

Проверка угла опере-

жения впрыска

Проверка компрессии

Проверка и регули-

ровка ТНВД

Давление открытия
(впрыска) форсунки

Условия распыливания
топлива

Дорожные испытания


(см. Методику испы-
тания форсунки)

См. Методику проверки угла опере-
жения впрыска

См. Методику проверки компрессии

Попросите специалиста провести ис-
пытание ТНВД на стенде

Достигается ли максимальная скорость?
Соответствует ли мощность положению
педали акселератора?
Достаточна ли мощность двигателя при
подъеме автомобиля в гору?

Мощность двигателя

недостаточна; черный

цвет  отработавших

газов





12

ГЛАВА 1.     ОБЩЕЕ ОПИСАНИЕ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ

Пример 2. Признак неисправности: Плохая работа двигателя на режиме холостого хода.
При наличии этой неисправности двигатель работает, но работает нестабильно, останавливается
или имеют место колебания частоты вращения.




Плохая работа на ре-

жиме холостого хода

Основная проверка

Проверка на пропуск

вспышек

Проверка ТНВД

Проверка компрессии

Дорожные испытания

Подтверждение усло-
вий появления.
ПРИМЕЧАНИЕ:

См. стр. 8

Метод проверки

При работе двигателя на холостом ходу ослабьте,
по очереди, гайки крепления трубок высокого дав-
ления топлива у форсунок и наблюдайте за изме-
нением частоты вращения двигателя.

Попросите специалиста провести
испытание ТНВД на стенде

См. методику проверки компрес-
сии



13

ГЛАВА 2.     ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ КОНСТРУКЦИИ

2-1. ОСТОВ ДВИГАТЕЛЯ

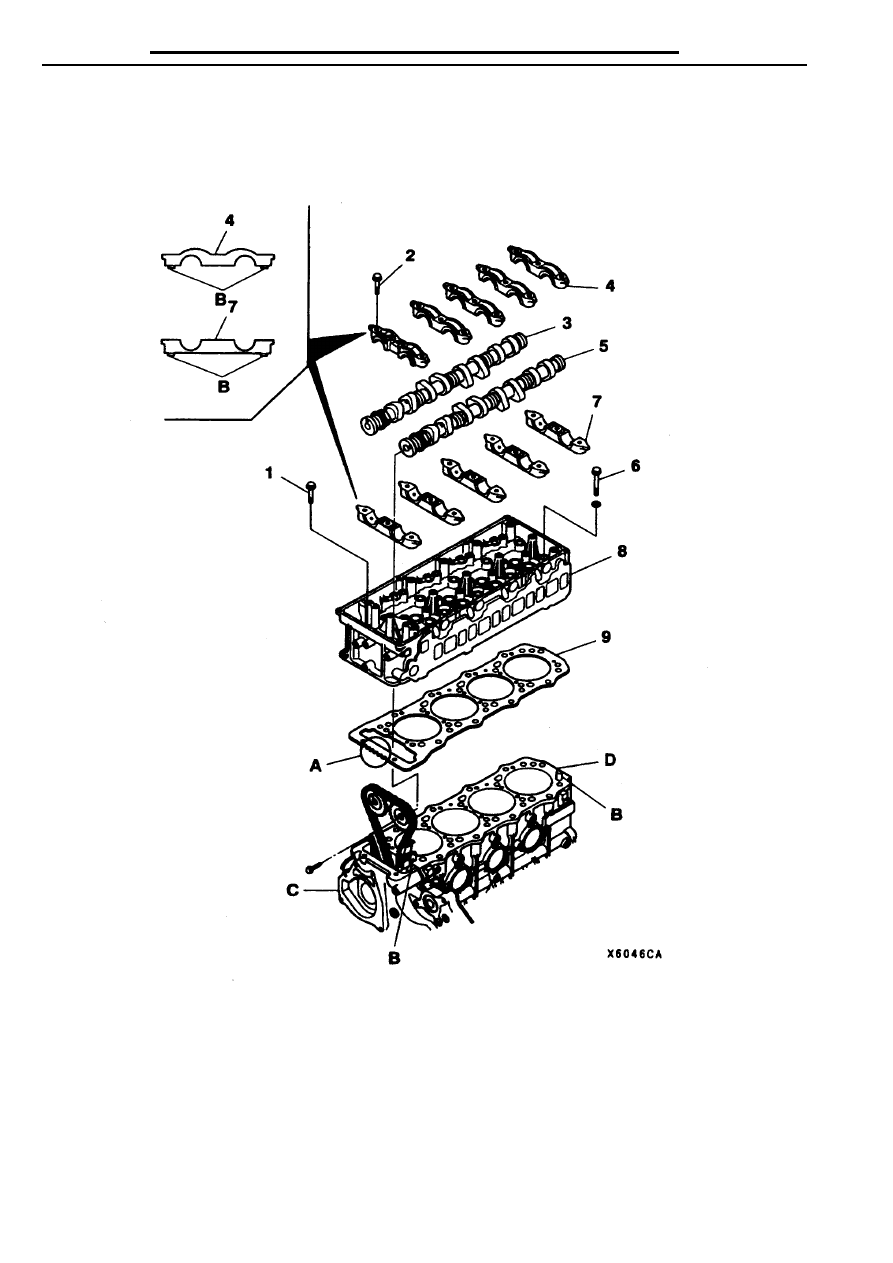

(1) ГОЛОВКА ЦИЛИНДРОВ, ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ, РАСПРЕДЕЛИТЕЛЬНЫЙ
ВАЛ





1.  Болты (x2)
2.  Болты (x15)
3.  Распределительный вал выпускных клапанов
4.  Крышка подшипников распределительных ва-

лов

5.  Распределительный вал впускных клапанов
6.  Болты (x18)
7.  Постель распределительных валов



8.

Головка цилиндров

9.

Прокладка головки цилиндров

A:

Пазы

B:

Установочный штифт

C:

Крышка шестерен распределительных ва-

лов
D:

Верхняя часть картера двигателя
