ГЛАВА 1.     ОБЩЕЕ ОПИСАНИЕ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ



(2) Почему мощность дизеля меньше, чем мощность бензинового двигателя?

1)  Основной фактор, который ограничивает мощность дизеля по сравнению с бензиновым дви-

гателем, объясняется меньшей частотой вращения коленвала дизеля. Почему?

- 1.  Поскольку возвратно-поступательно движущиеся массы (например, шатуны и поршни), у

дизеля тяжелее, их инерционные силы оказывается столь большой, что они не допуска-
ют высокую частоту вращения коленчатого вала.

- 2.  Даже если частота вращения коленчатого вала дизеля увеличивается, его мощность не

может быть увеличена соответственно из-за больших потерь на трение и на впуске.

2)  Большой коэффициент избытка воздуха (более бедный состав смеси).
3)  Худшее наполнение цилиндра при высоких частотах вращения коленчатого вала.


Почему? Это происходит в силу неизменности объема камеры сгорания, что не позволяет ис-
пользовать преимущества более высокой степени сжатия.

(3) Дизель производит больше вибраций и шума

1)  Источники вибраций включают в себя:

- 1.  Неуравновешенные силы инерции, возникающие при возвратно-поступательном движе-

нии поршня.

- 2.  Изменения вращающего момента, вызванные изменениями давления в цилиндре.



7

ГЛАВА 1.     ОБЩЕЕ ОПИСАНИЕ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ



(4) Эмиссия токсичных компонентов с отработавшими газами дизеля

1)  Дизель выбрасывает меньше СО и СН, чем бензиновый двигатель.
2)  Что касается NO

x

, отработавшие газы дизеля содержат значительное количество окислов азота,

поскольку дизель всегда работает при больших значениях коэффициента избытка воздуха, чем
стехиометрический, в том числе для уменьшения выбросов дыма. По этой причине содержание
NO

x

 не может быть уменьшено каталитически, как в бензиновых двигателях.

3)  Дым в отработавших газах дизеля содержит сажевые частицы, которые могут быть предпосылкой

для возникновения  раковых заболеваний.

4)  Действующие нормы токсичности устанавливают максимально возможную концентрацию  твердых

частиц в отработавших газах.

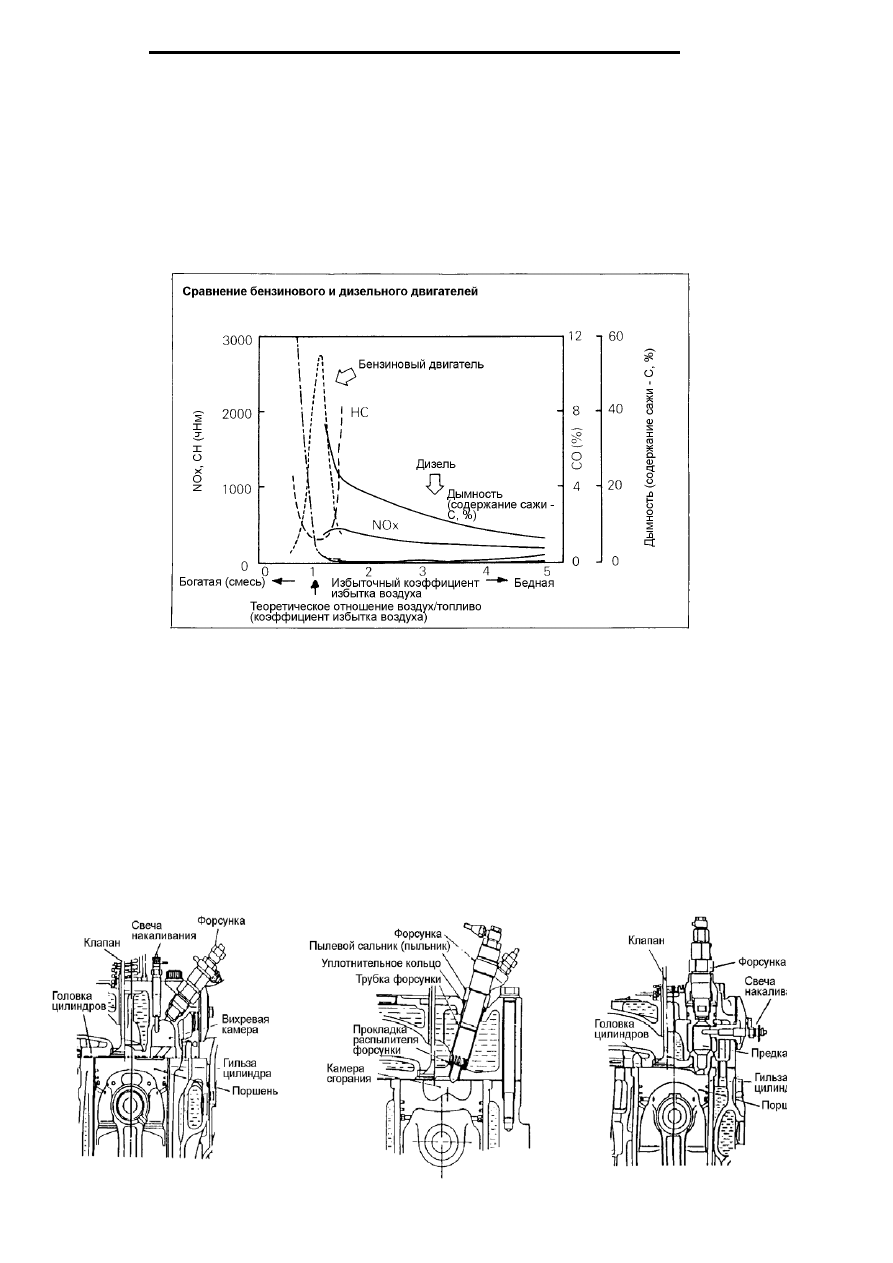

Рис. 1-2

(5) Почему дизель трудно запустить?

1)  Потому что работа дизеля основана на самовоспламенении топливно-воздушной смеси от сжатия.

- 1.  Когда двигатель горячий, его запуск затруднений не вызывает.
- 2.  Когда двигатель холодный, воздух, поступающий в камеру сгорания, также охлаждается, по-

этому, иногда двигатель не удается пустить только прокручиванием от стартера.

Следовательно, для облегчения самовоспламенения топливных паров, необходим подогрев камеры сго-
рания и попадающего туда воздуха специальными пусковыми свечами накаливания.

1-5. ТИПЫ И ОСОБЕННОСТИ КАМЕРЫ СГОРАНИЯ

(1) ТИПЫ КАМЕР СГОРАНИЯ

1)  Вихревая камера сгорания
2)  Камера с непосредственным впрыскиванием топлива
3)  Предкамерный тип камеры сгорания

Рис. 1-3



8

ГЛАВА 1.     ОБЩЕЕ ОПИСАНИЕ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ

(А) Вихревая камера
      сгорания

(В) Камера с непосредственным
      впрыскиванием топлива

(С) Предкамерный тип

(2) Сравнение различных типов камер сгорания

Элемент сравнения

Камера с непосред-
ственным впрыски-
ванием

Предкамера

Вихревая ка-
мера

Конфигурация камеры сгорания

Простая

Сложная

Очень сложная

Отношение
площадь поверхности/объем

Малое

Большое

Очень большое

Тепловые потери

Малые

Большие

Очень большие

Степень сжатия

Низкая: 13-16
Низкая степень сжа-
тия приемлема из-за
малых тепловых по-
терь

Высокая: 16-20
Высокая степень
сжатия требуется
из-за больших те-
пловых потерь

Высокая: 15-17

Легкость пус-
ка

Без использования
свечей накаливания

Легкий

Очень трудный

Трудный



С использованием
свечей накаливания
(очень холодная пого-
да)

Трудный (легкий при
использовании по-
догревателя на впус-
ке)

Легкий

Легкий

Давление впрыскивания

Самое высокое
180-400 кг/см

2

Самое низкое
90-120 кг/см

2

100-140 кг/см

2

Факел распыла

Зависит от типа фор-
сунки (распылителя)

Зависит от конст-
рукции камеры
сгорания

Зависит от ти-
па форсунки

Тип форсунки

С сопловыми отвер-
стиями. Многодырча-
того типа. Сложная.

(Открытого типа)
Штифтовая. Про-
стая.

(Открытого ти-
па)
Штифтовая.
Простая.

Давление сгорания

Очень высокое
80 кг/см

2

Относительно
низкое 50-60
кг/см

2

55-65 кг/см

2

Стук в дизеле

Очень высокий

Весьма низкий

Довольно вы-
сокий

Удельный расход топлива (g

e

)

Самый низкий
170-200 г/л.с.-ч.

200-230 г/л.с.-ч. 190-220

г/л.с.-ч.

Дымность отработавших газов

Плохая

Наилучшая

Хорошая

1-6. ТОПЛИВО ДЛЯ ДИЗЕЛЯ

(1) Дизельное топливо

Дизельное топливо похоже на керосин. По сравнению с керосином - несколько мутнее и более вязкое. В то
время как керосин является бесцветным и прозрачным, дизельное топливо - желтоватого цвета.
Плотность дизельного топлива 0,82 - 0,87.
В дизелях должно использоваться топливо с соответствующей вязкостью, высоким цетановым числом, с
минимальным содержанием серы и не содержащее мелких частиц грязи и пыли.

(2) Требования к дизельному топливу

1)  Хорошая самовоспламеняемость
2)  Соответствующая вязкость
3)  Минимальное содержание воды и включений
4)  Минимальное содержание серы
5)  Летучесть и другие свойства





9

ГЛАВА 1.     ОБЩЕЕ ОПИСАНИЕ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ

1. Самовоспламеняемость

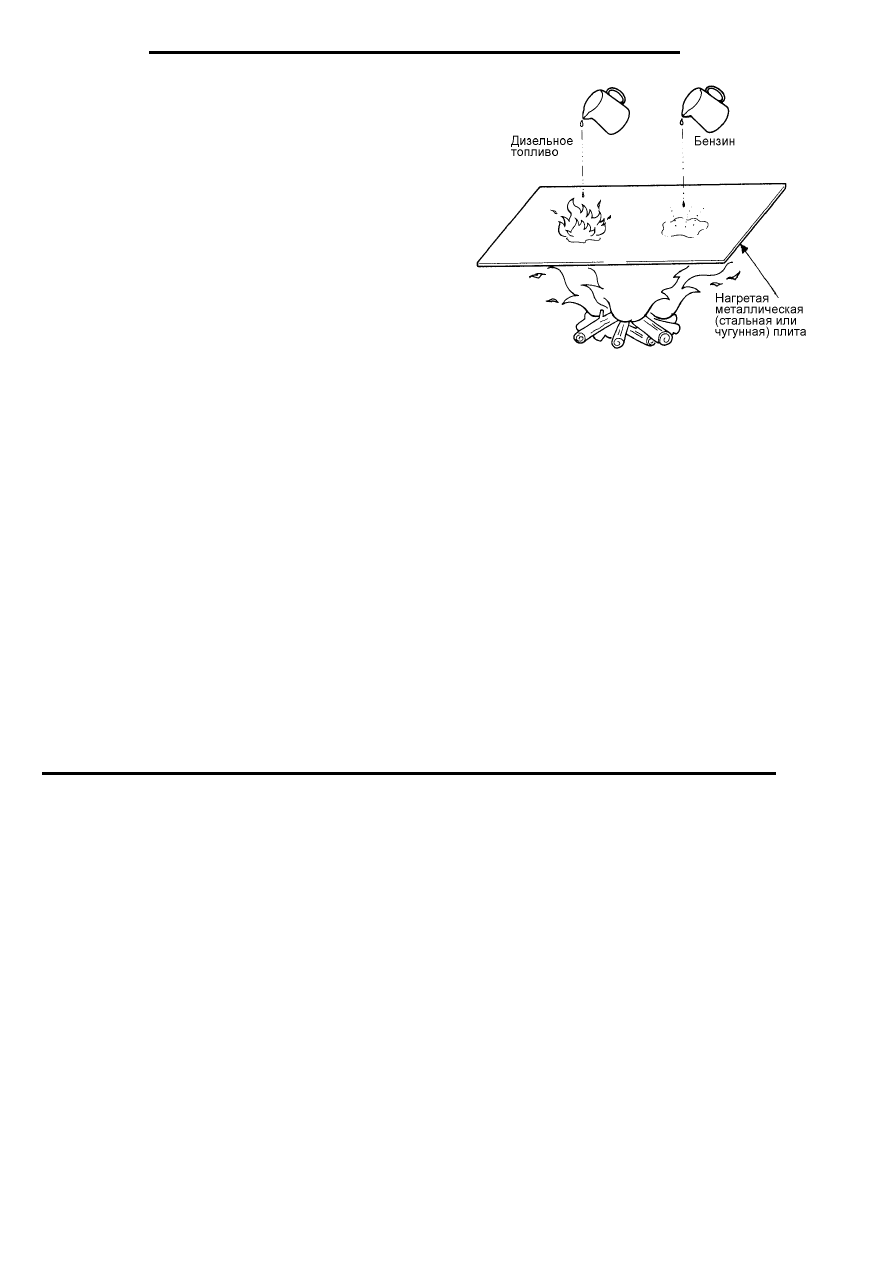

Вылейте несколько капель дизельного топлива и бензи-
на на нагретую металлическую плиту, как показано на
рисунке. Бензин будет немедленно испаряться, но не
будет гореть, в то время как дизельное топливо скоро
воспламенится и начнет гореть.
Это то, что называется самовоспламеняемостью. Само-
воспламеняемость определяется цетановым числом
топлива*.



Рис. 1-4. Воспламеняемость топлива

2. Цетановое число

При использовании топлива с высоким цетановым числом шум, возникающий при самовоспламенении,
снижается. Дизельный двигатель, работающий на топливе с высоким цетановым число, менее склонен к
детонации. Каким является период задержки воспламенения, коротким или длинным, определяется цета-
новым числом топлива. Как определяется цетановое число? Нормальный цетан (C

16

H

34

), имеющий корот-

кий период задержки самовоспламенения, считается имеющим цетановое число 100, в то время как аль-
фаметил-нафталину (C

11

H

10

) с самым длинным периодом задержки самовоспламенения приписывается

цетановое число "ноль".
Смесь этих углеводородов используется как стандартное топливо при испытании на CFR двигателе (с пе-
ременной степенью сжатия). Процентное содержание нормального цетана в топливной смеси, эквива-
лентное по периоду задержки самовоспламенения испытуемому образцу топлива считается цетановым
числом последнего. Цетановое число находящихся в продаже дизельных топлив находятся в пределах 45-
50.



1-7. ПОИСК НЕИСПРАВНОСТЕЙ

(1) Диагностика

Первым шагом в решении проблем, возникающих в двигателе, является выбор и  рассмотрения
только тех систем, которые могут быть  вызвать данную проблему. Далее необходимо определить
причины возникновения проблемы и устранить их, а затем выработать решение, как предотвратить
появление проблем в будущем.

Для определения признаков неисправностей и ненормально работающих систем двигателя задайте
водителю проблемного автомобиля следующие вопросы:
