Mitsubishi: техническое обслуживание автомобилей - часть 87

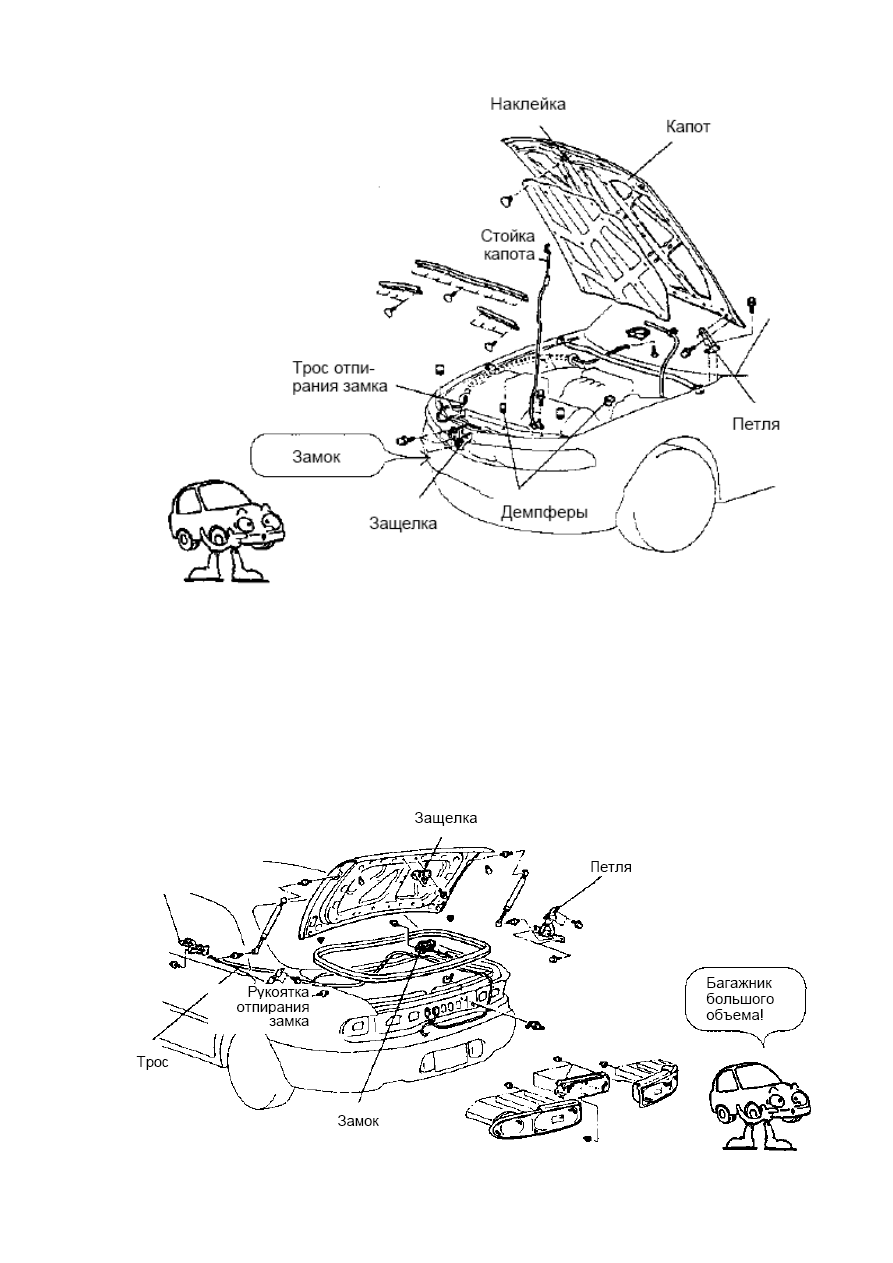

Рис. 5.13.



5.3.5. Крышка багажника

Крышка  багажника  оснащена  петлями,  прикрепленными  с  помощью  болтов.
Крышка  запирается  с  помощью  замка  и  защелки.  Замок  можно  отпереть  либо
непосредственно ключом зажигания, либо потянув трос деблокировки с помощью
рукоятки, которая находится у сиденья водителя.







111

Рис. 5.14.



5.3.6. Регулировка капота

Не  отрегулированный  капот  плохо  запирается.  Кроме  того,  искажены  очертания
кузова, что приводит к повышенному шуму от ветра.

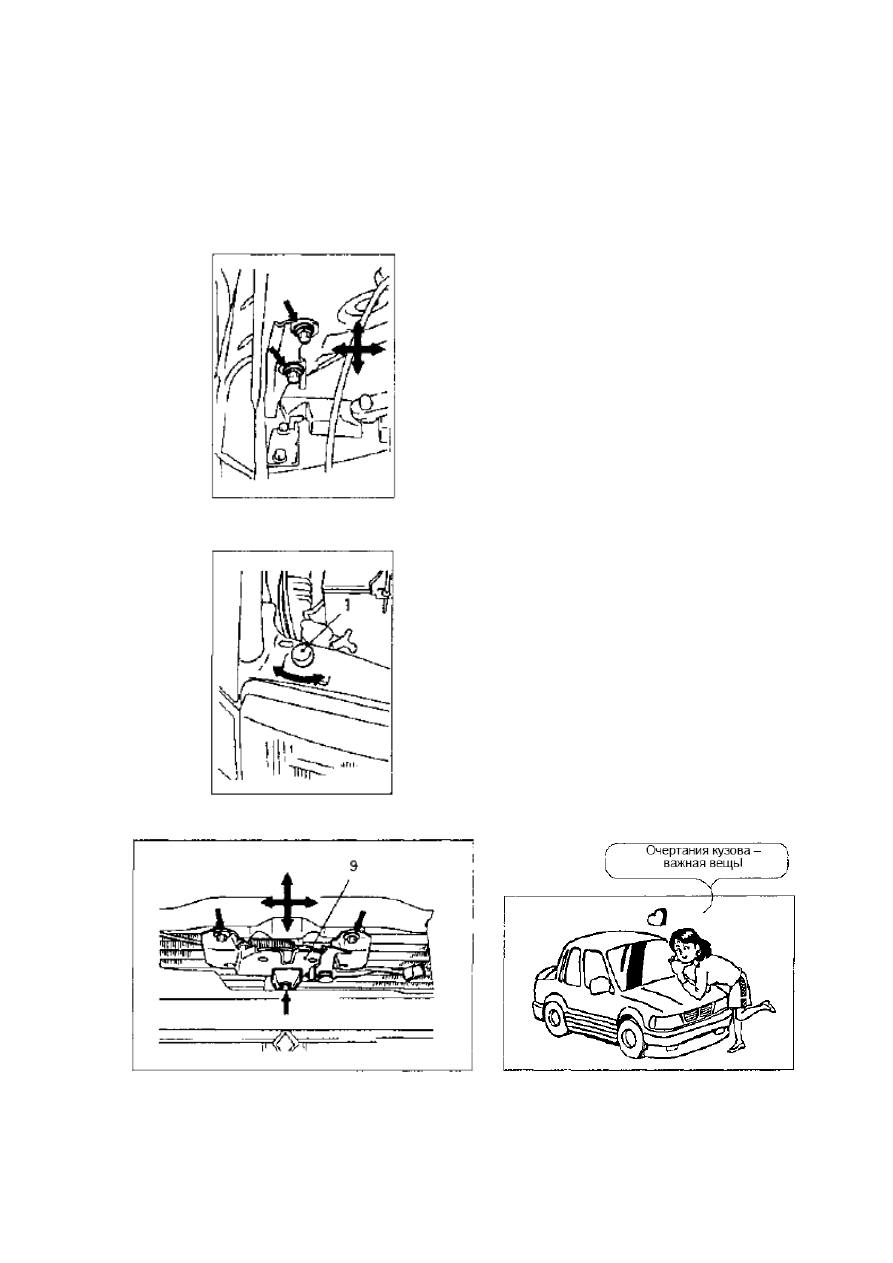

Рис. 5.15.




Метод регулировки (см. рисунки)

1) Неодинаковые зазоры между
капотом и кузовом











Рис. 5.16.





2) Неодинаковые высоты сопрягаемых
элементов капота и кузова

3) Разные высоты симметричных точек
капота,  капот  приподнят  или  плохо
запирается и отпирается







Рис. 5.17.



Рис. 5.18.






112



Внимание!


•  При  демонтаже  и  последующей  установке  громоздких  компонентов  работайте  вдвоем,
чтобы  случайно  не  повредить  кузов.  При  установке  элементов  кузова  отрегулируйте  их
положения так, чтобы они хорошо сопрягались друг с другом.






5.3.7. Регулировка крышки багажника

Если положение крышки багажника не отрегулировано, крышка плохо сопрягается
с  кузовом  или  неправильно  установлен  замок,  то  возможно  проникновение  в
багажник  дождевой  влаги.  Кроме  того,  искаженные  очертания  кузова  приведут  к
повышенному шуму от ветра.

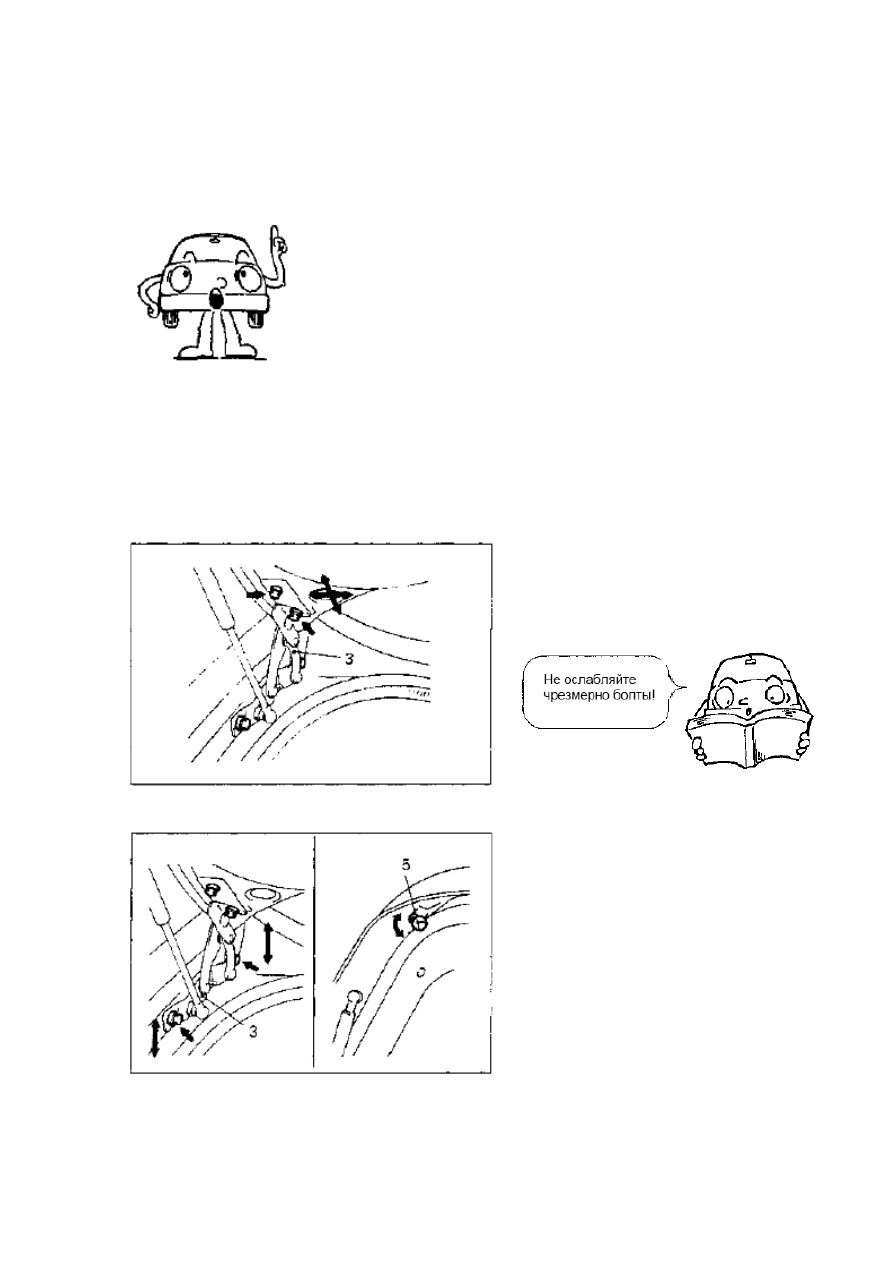

Рис. 5.19





Метод регулировки

1) Неодинаковые зазоры между
крышкой багажника и кузовом



Рис. 5.20






2)

Неодинаковые

высоты

сопрягаемых

элементов

крышки

багажника и кузова







113

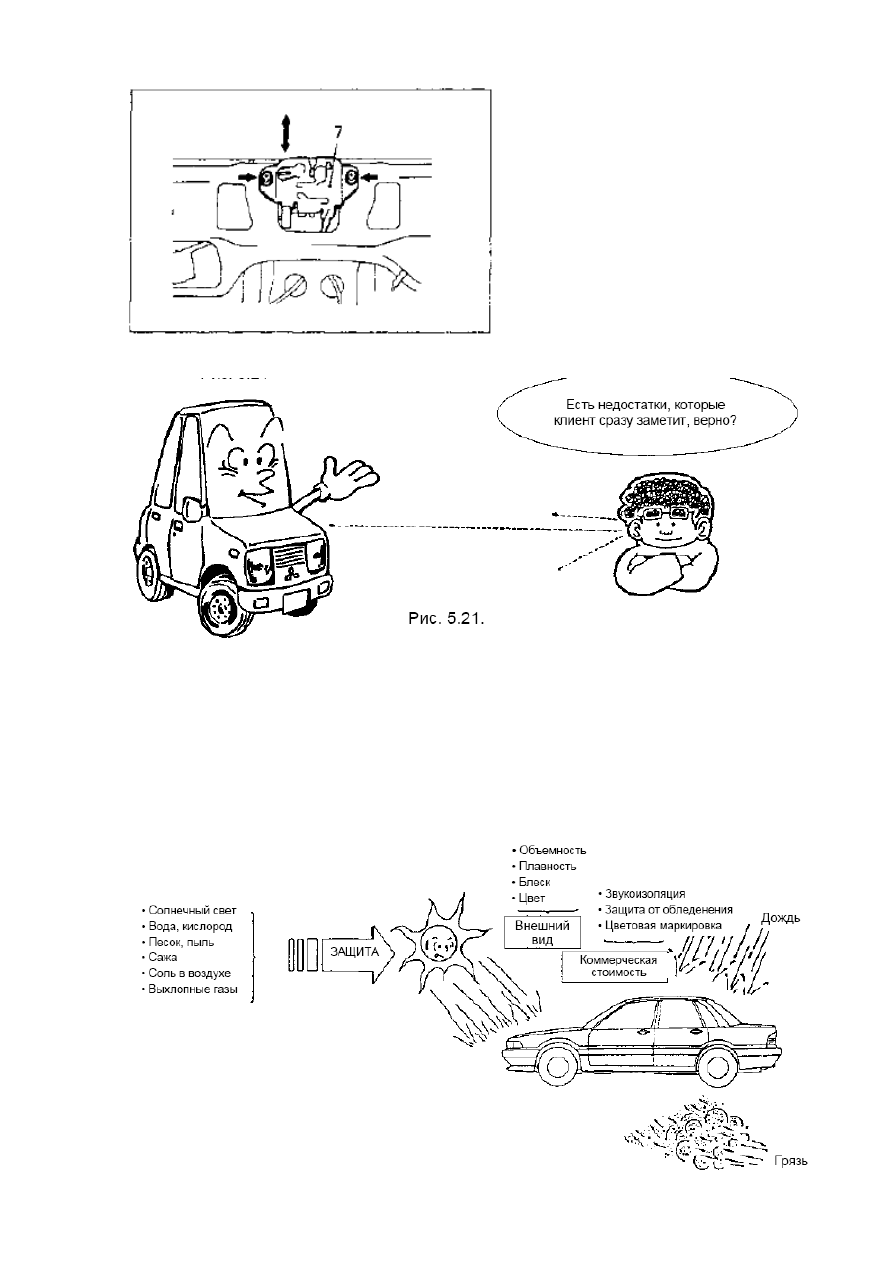

Рис. 5.21





3)  Разные  высоты  симметричных
точек  крышки  багажника,  крышка
приподнята  или  плохо  запирается  и
отпирается








5.4. Защитное покрытие кузова

Устройство  защитного  покрытия  кузова – общий  термин,  подразумевающий
нанесение  на  кузов  защитной  пленки  методом  окраски,  чтобы  защитить  кузов  от
повреждений и придать ему красивый внешний вид.

5.4.1. Цель окраски кузова







114
