3.4. Главный тормозной цилиндр

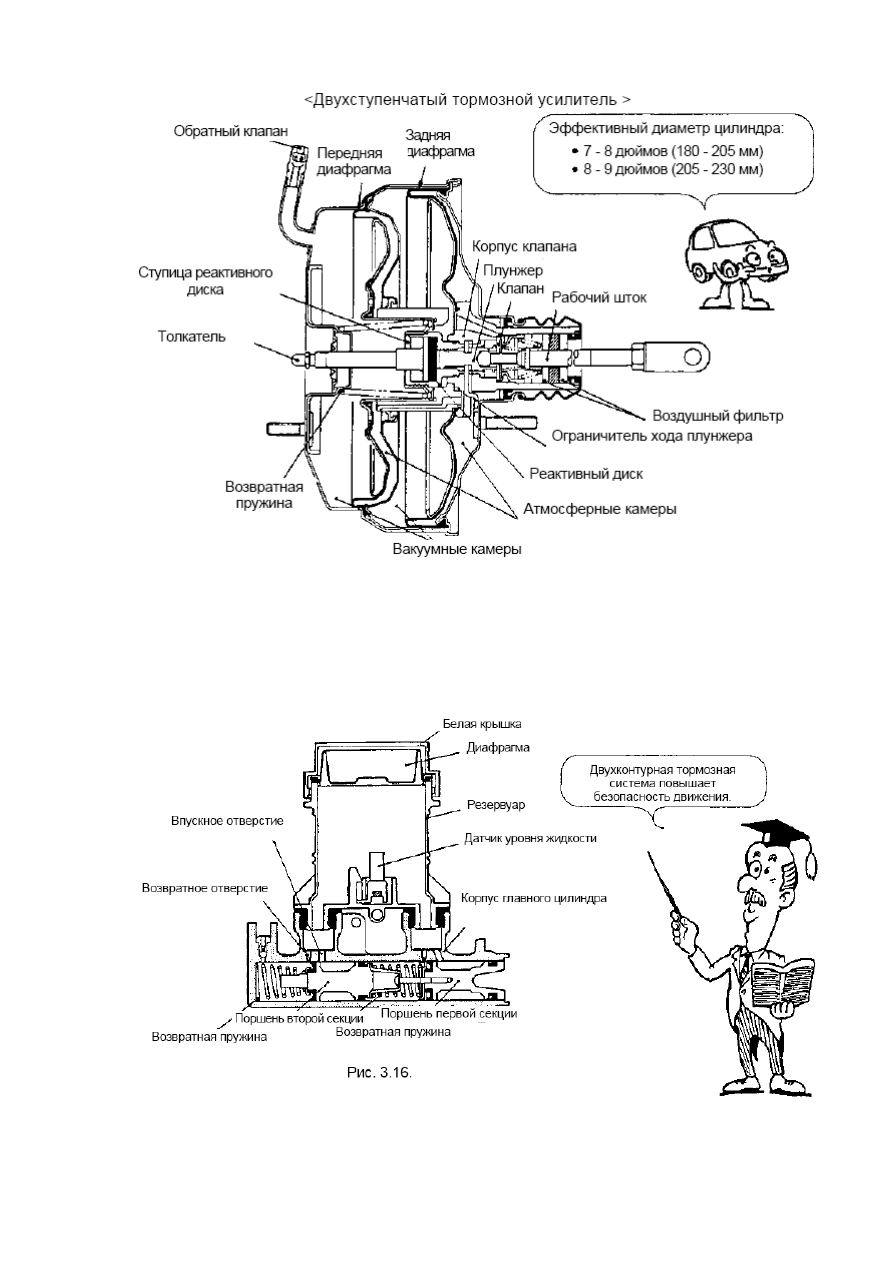

3.4.1. Двухсекционный главный тормозной цилиндр







47

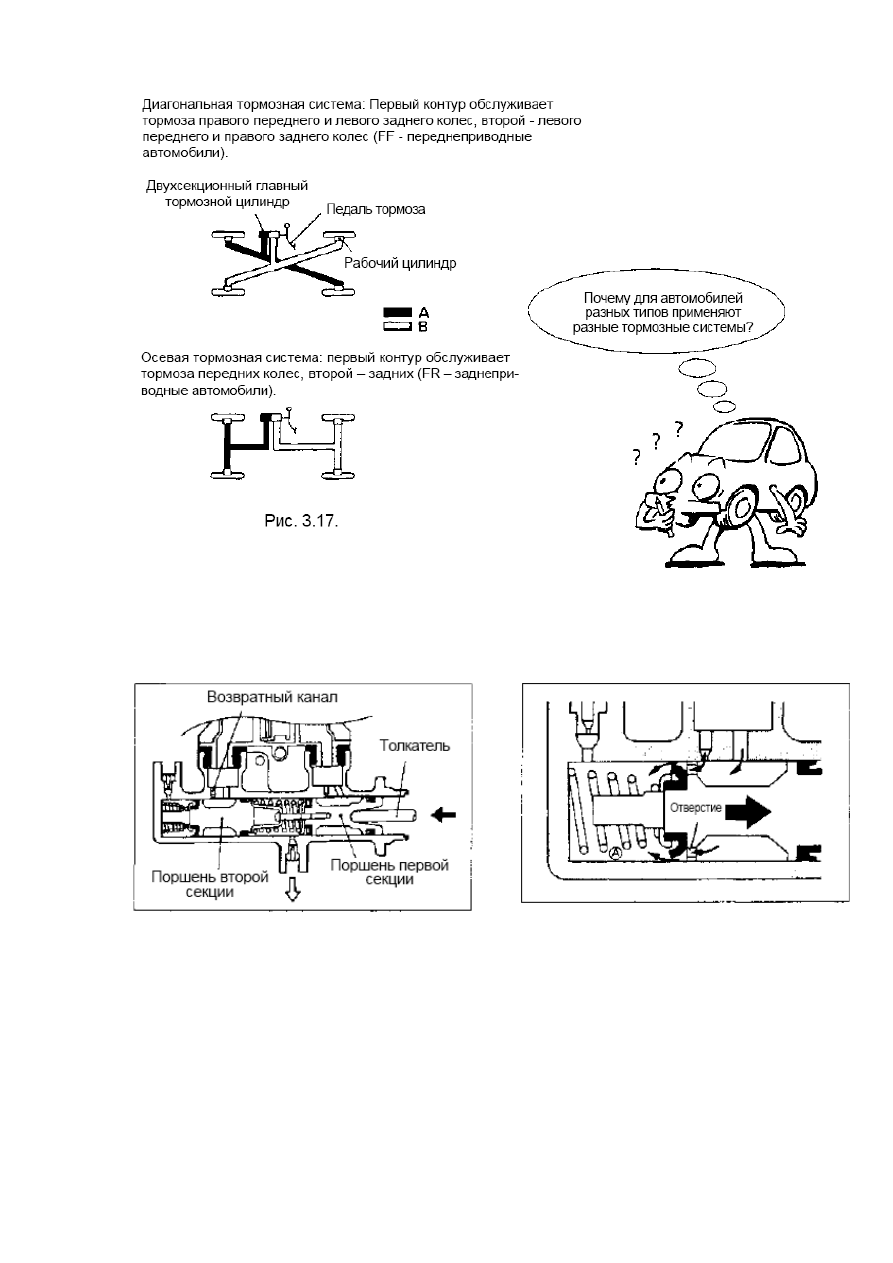

3.4.2. Принцип действия главного тормозного цилиндра




Нормальная работа: педаль нажата


Нормальная работа: педаль отпущена




Рис. 3.18.



Рис. 3.19. Потоки тормозной жидкости





48



Рис. 3.20.

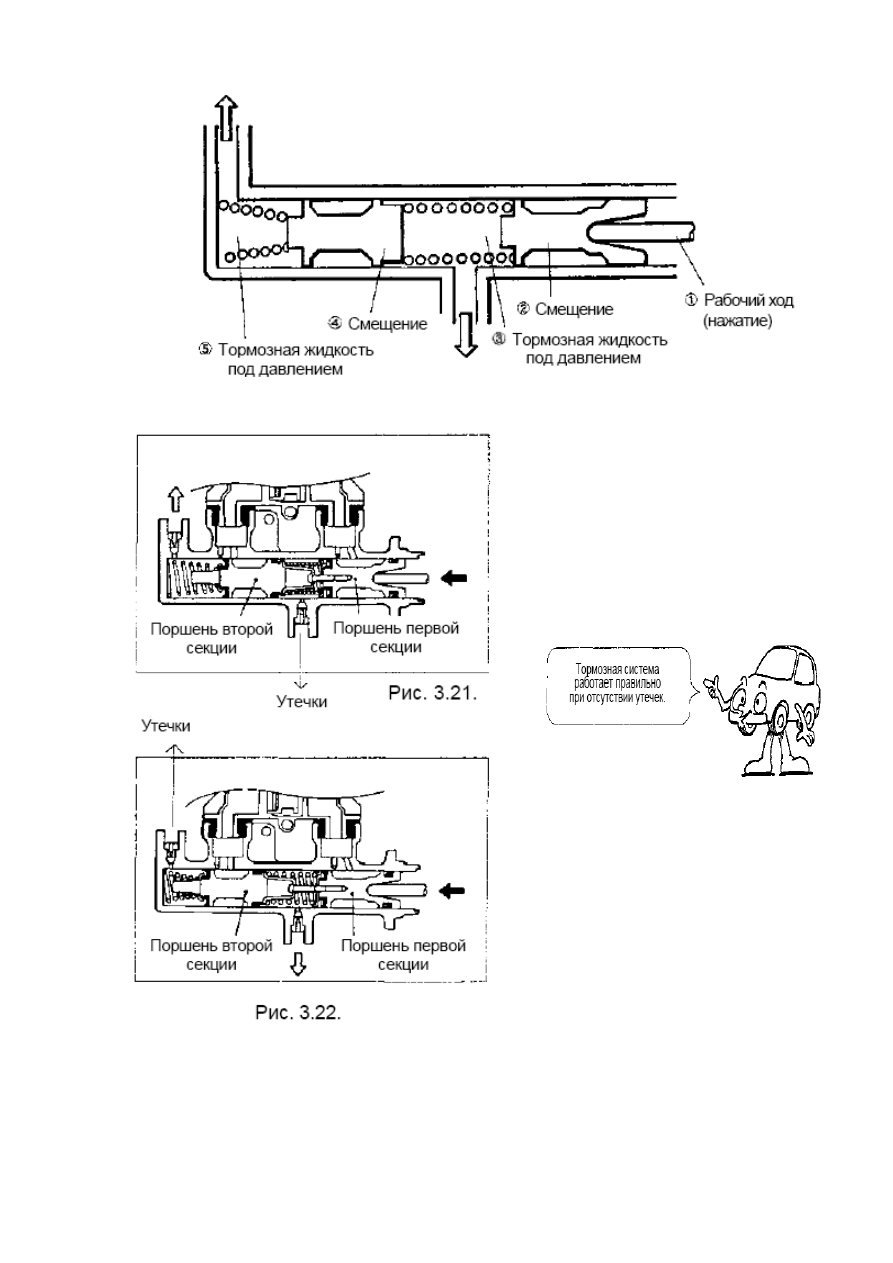

Утечки жидкости из первой секции
цилиндра

Даже  при  нажатой  тормозной  педали
давление  в  полости  между  первым  и
вторым  поршнями  не  повышается.
Торец первого поршня непосред-
ственно  нажимает  на  второй  поршень,
активируя  второй  контур  тормозной
системы.



Утечки жидкости из второй секции
цилиндра

Даже  при  нажатой  тормозной  педали
давление  в  передней  полости  второго
цилиндра  не  повышается.  Поскольку
второй  поршень  блокирован  торцом
цилиндра, давление в полости между
поршнями

повышается,

активируя

первый контур тормозной системы.













49

3.5. Регуляторы тормозных сил

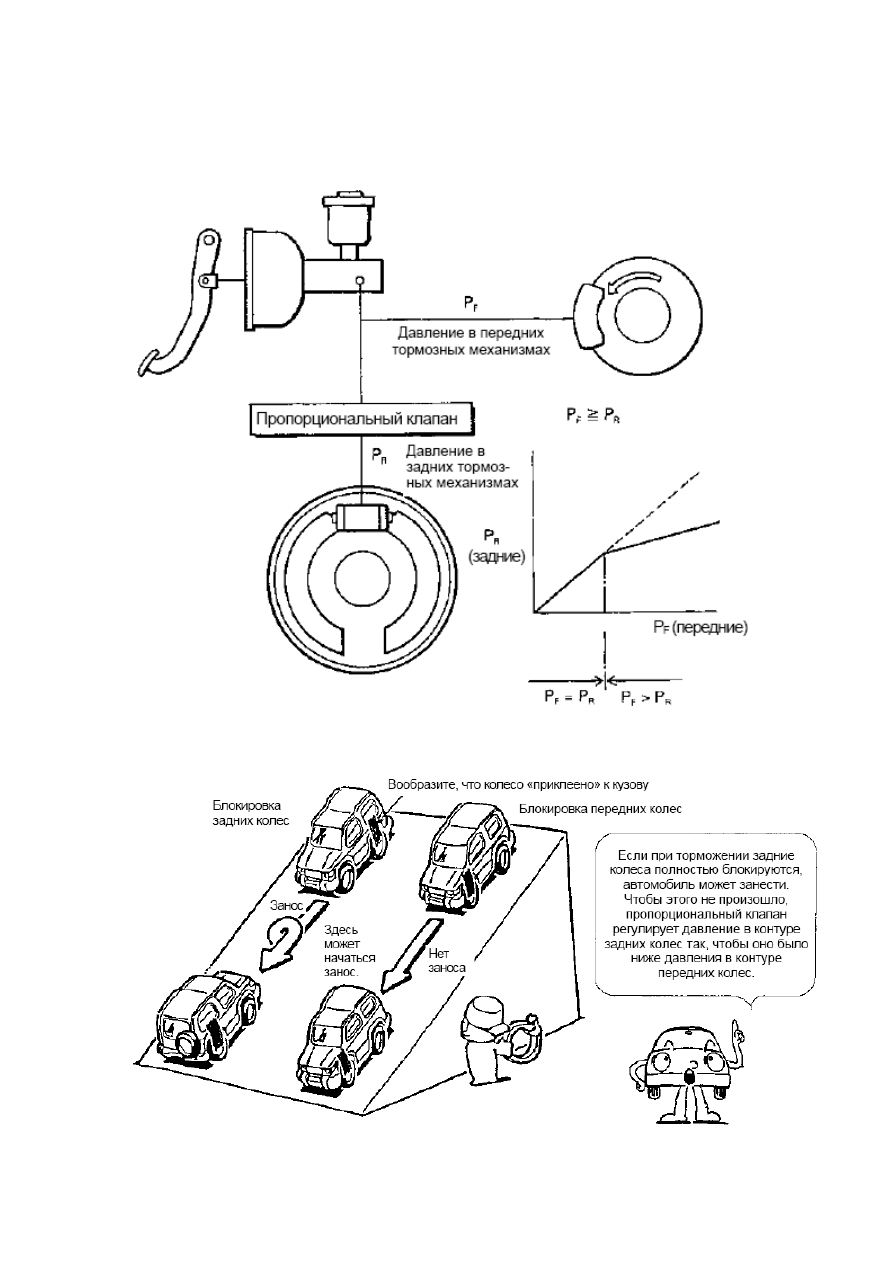

3.5.1 Назначение пропорционального клапана







Рис. 3.23.



Рис. 3.24.





50
