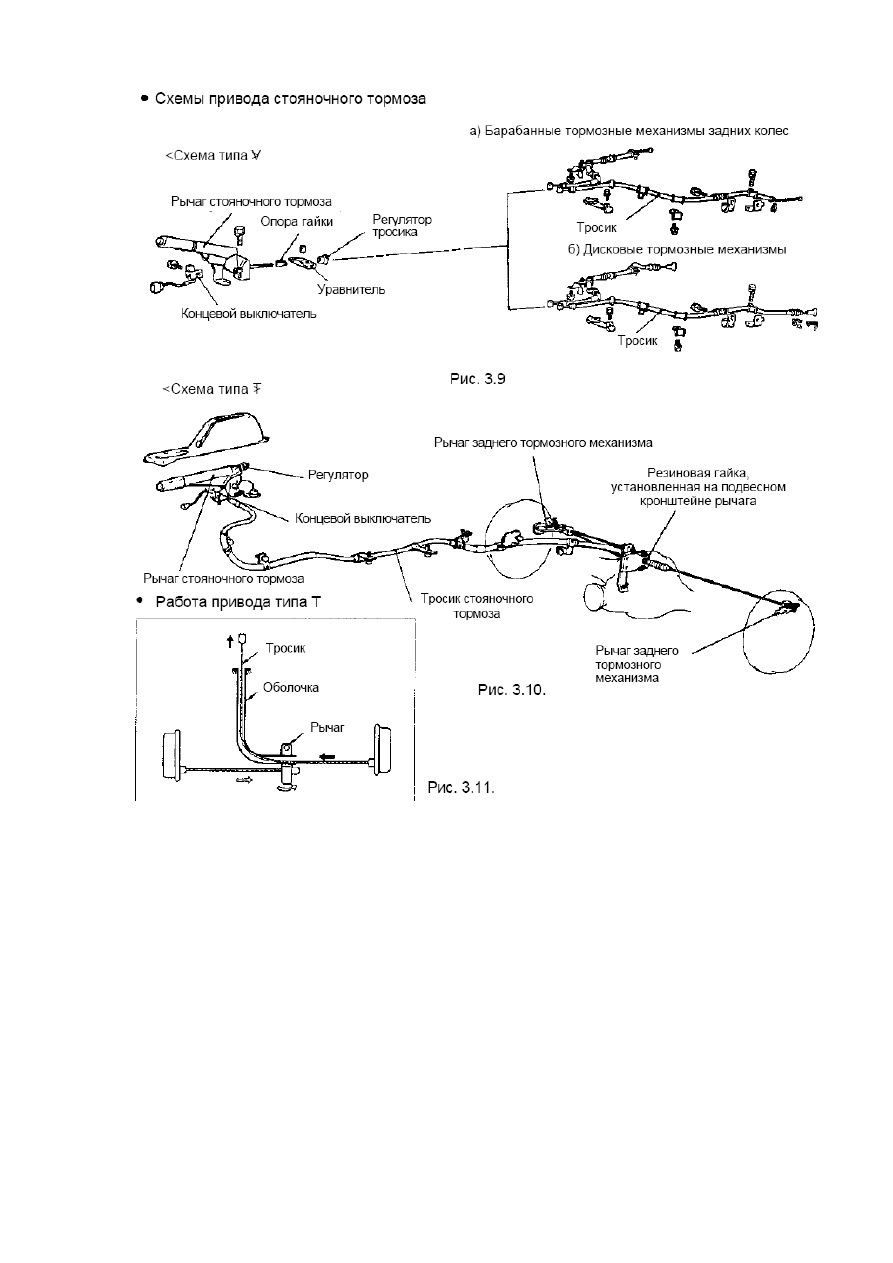

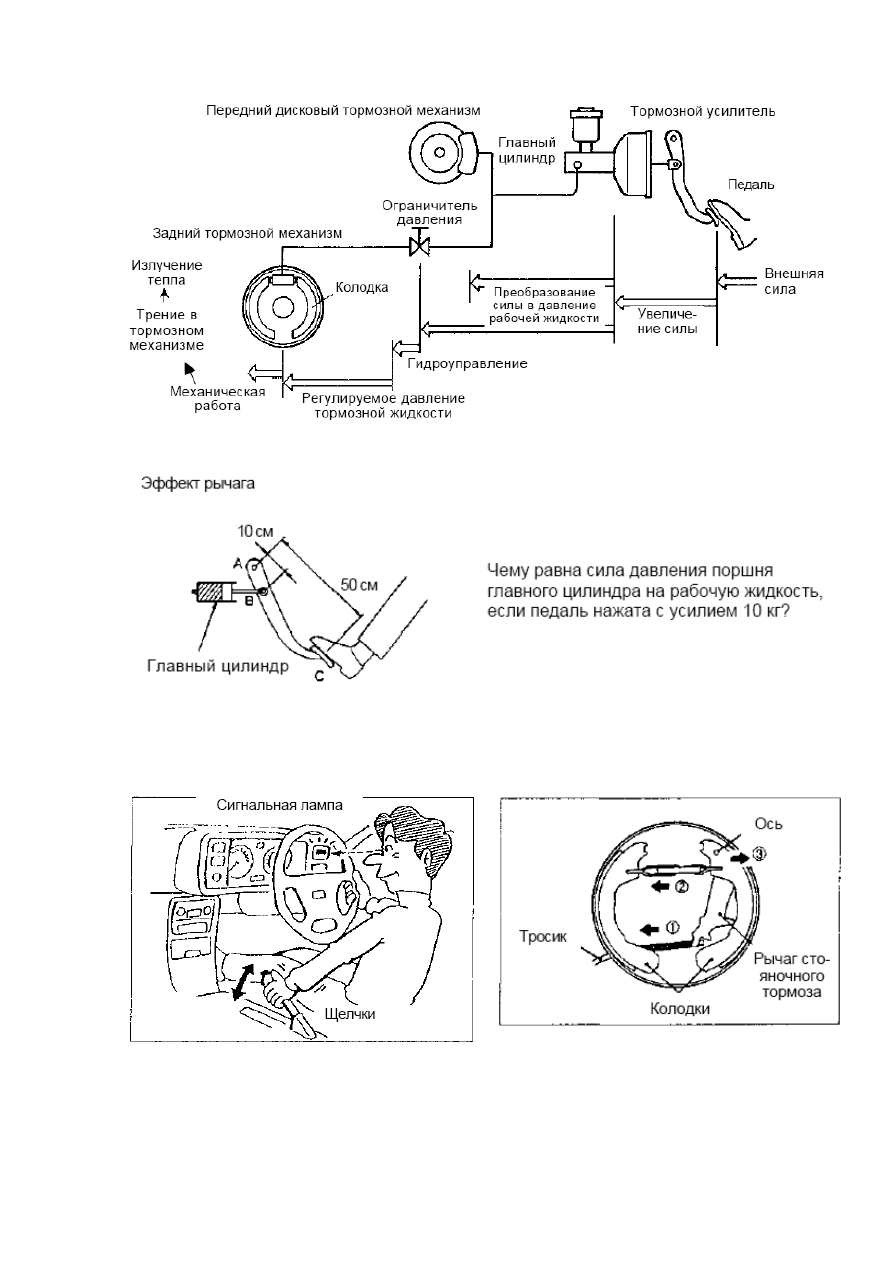

3.2.2. Стояночный тормоз





Рис. 3.7.



Рис. 3.8.





43




В  центральную  часть  дискового  тормозного  механизма  заднего  колеса  встроен
барабанный  тормозной  механизм,  используемый  в  качестве  независимого
стояночного тормоза.


•  Схема дисково-барабанного тормозного механизма





44

Рис. 3.12.




3.3. Тормозной усилитель

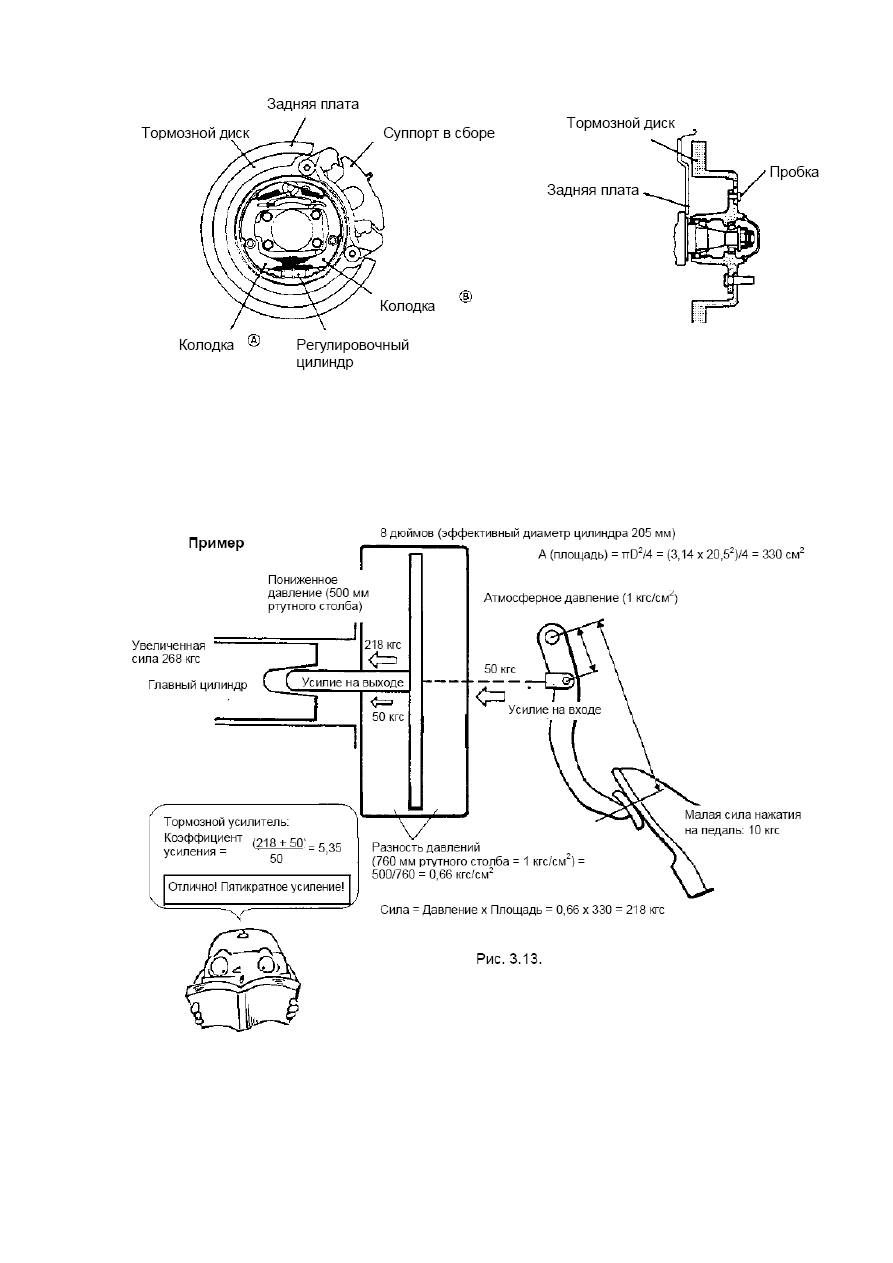

3.3.1. Коэффициент усиления














45

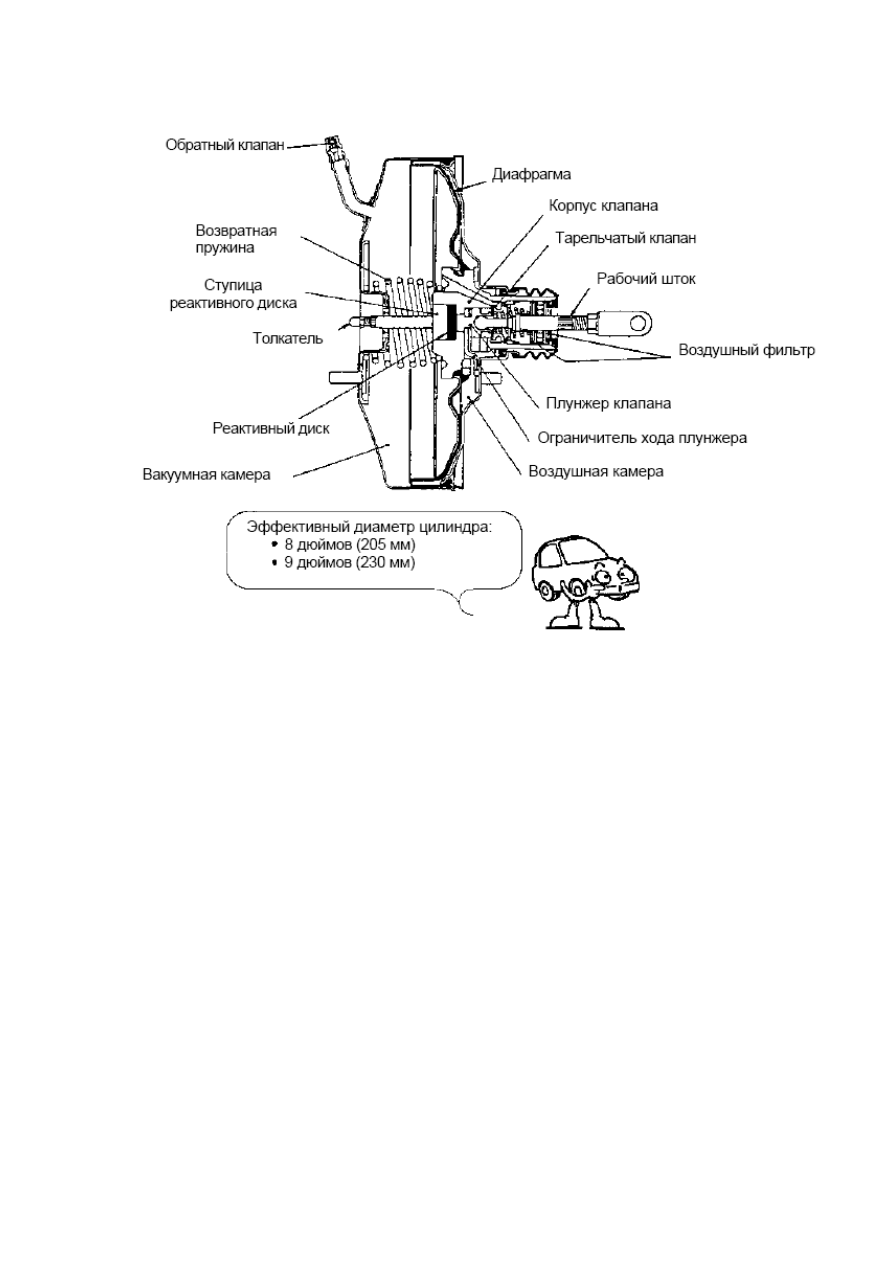

3.3.2. Устройство вакуумного тормозного усилителя





Рис. 3.14.



С  целью  снижения  габаритов  и  массы  в  последнее  время  стали  применять
двухступенчатые  усилители,  более  эффективно  использующие  разность  между
атмосферным  давлением  и  давлением  в  вакуумных  камерах.  При  меньшем
диаметре цилиндра коэффициент усиления не уменьшается.
