2.5.6. Измерение угла развала колеса






2.5.7. Измерение продольного угла наклона оси поворота колеса (D)

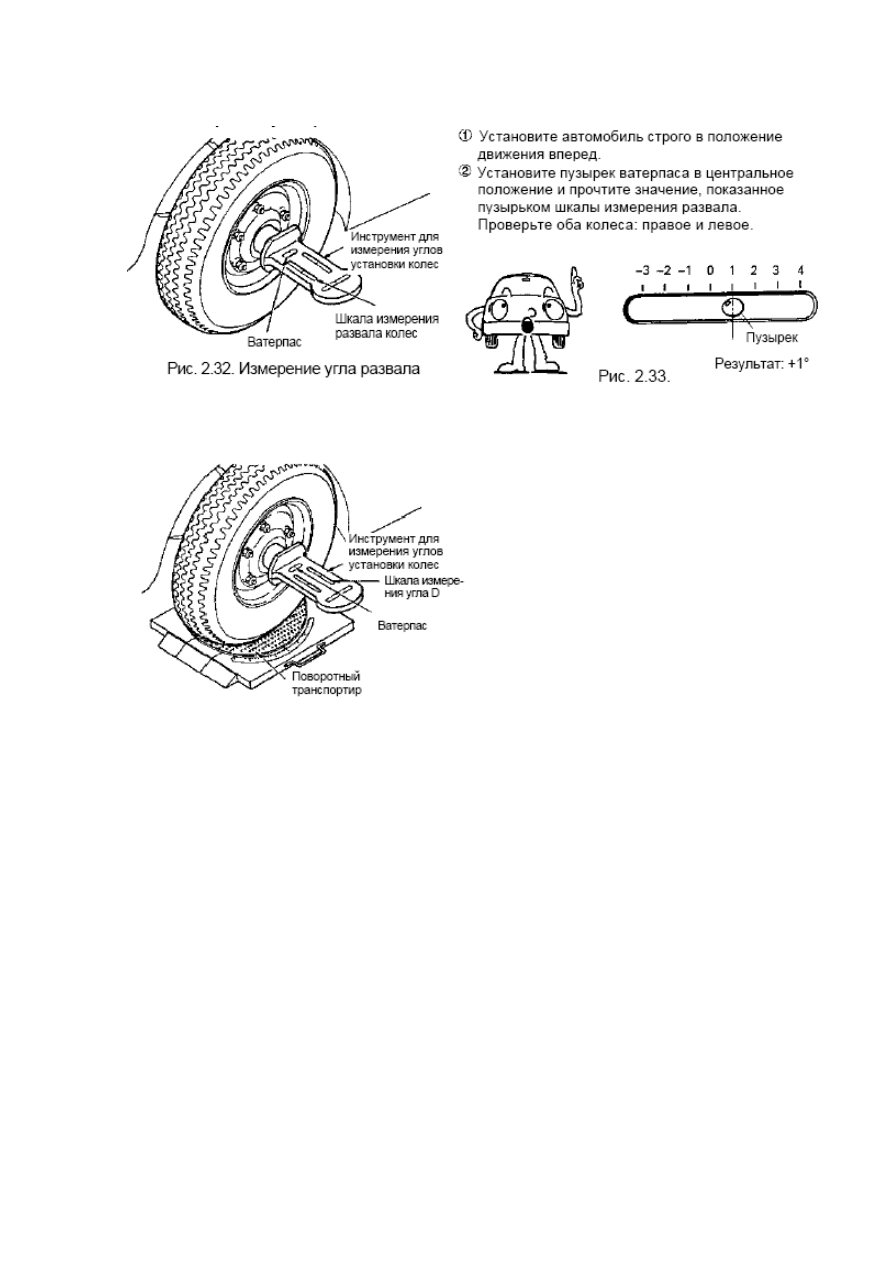

Рис. 2.34. Измерение угла D




Методика измерений:


1.  Установите колесо на

поворотный транспортир.

2.  Установите измерительное

приспособление (проверьте
горизонтальность его положения
с помощью ватерпаса).

3.  Поверните переднее колесо на

20° внутрь (скорректируйте
положение приспособления с
помощью ватерпаса).

4.  Установите пузырек шкалы

измерения угла D в нулевое
положение.

5.  Поверните переднее колесо на

20° наружу от прямого положения
(скорректируйте положение
приспособления с помощью
ватерпаса).

6.  Прочтите значение угла D.




2.5.8. Измерение поперечного угла наклона оси поворота колеса (Е)




Измерение  угла  Е  выполняется  аналогично  измерению  угла D, однако  с
использованием  шкалы  измерения  поперечного  угла  наклона  оси  поворота
колеса.




35

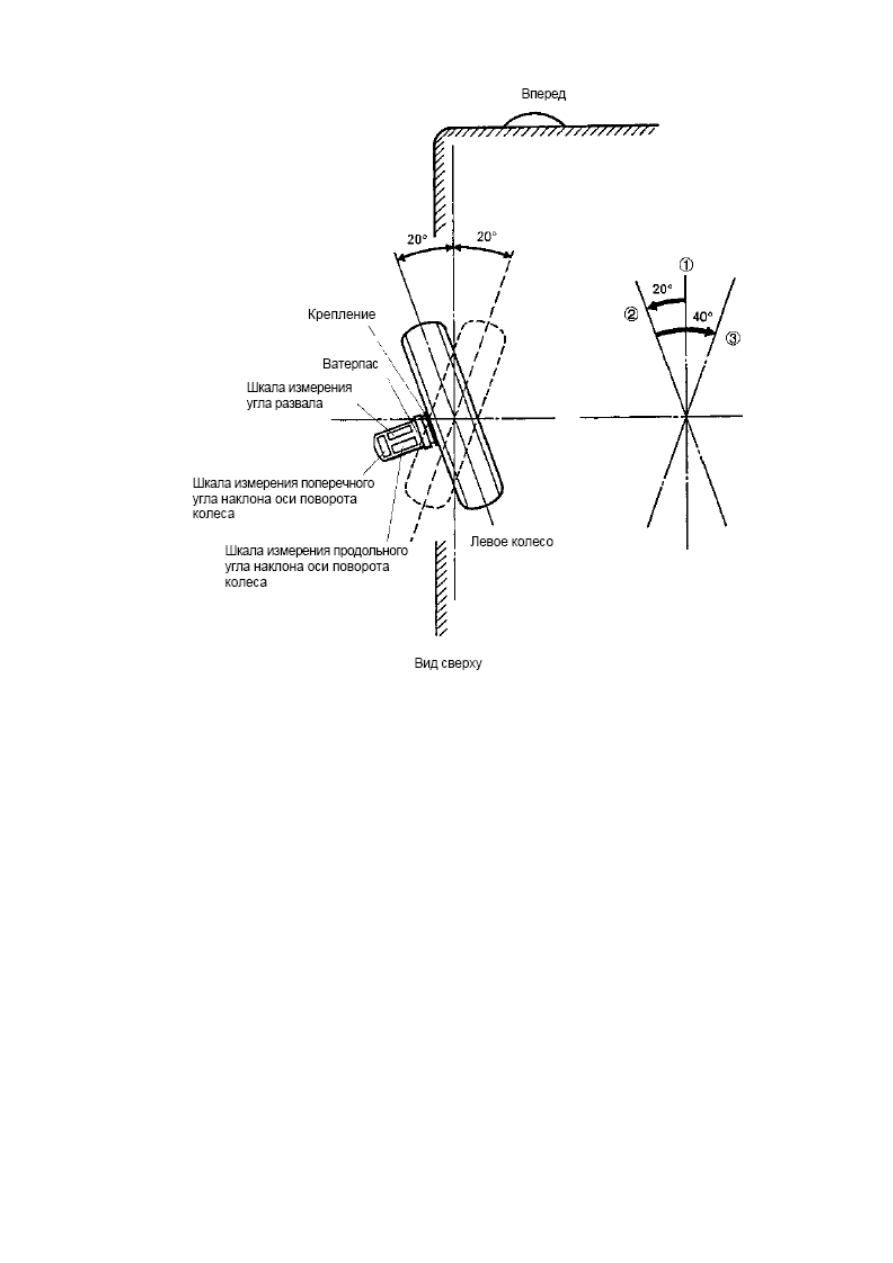

Рис. 2.35.


























36

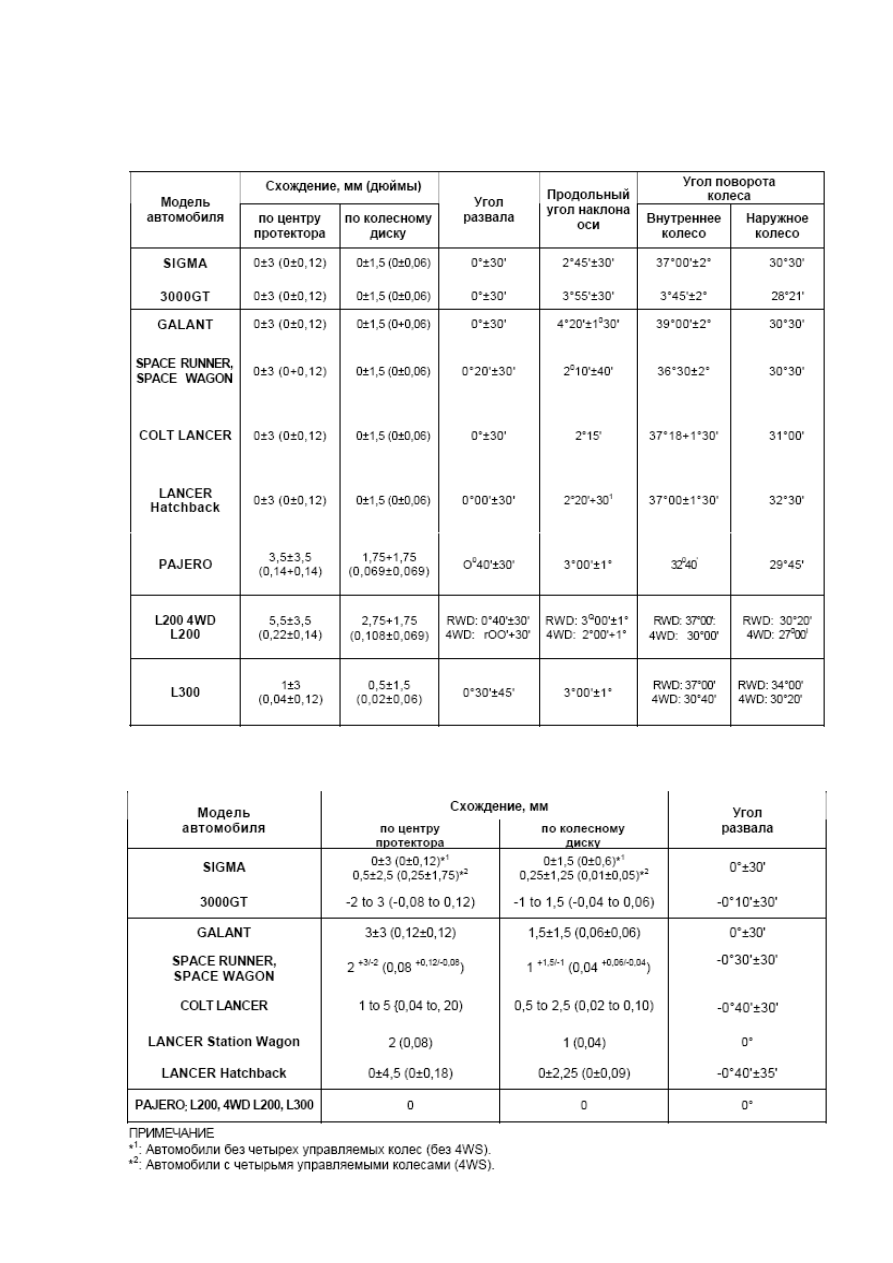

2.5.9. Таблица параметров установки колес

Передние колеса



Задние колеса




37


2.6. Амортизаторы


2.6.1. Назначение амортизаторов
Амортизаторы  предназначены  для  гашения  свободных  колебаний  кузова,
установленного  на  упругих  элементах  (пружинах).  Демпфирование  колебаний
обеспечивает  их  быстрое  затухание,  что  резко  улучшает  комфортабельность
автомобиля.

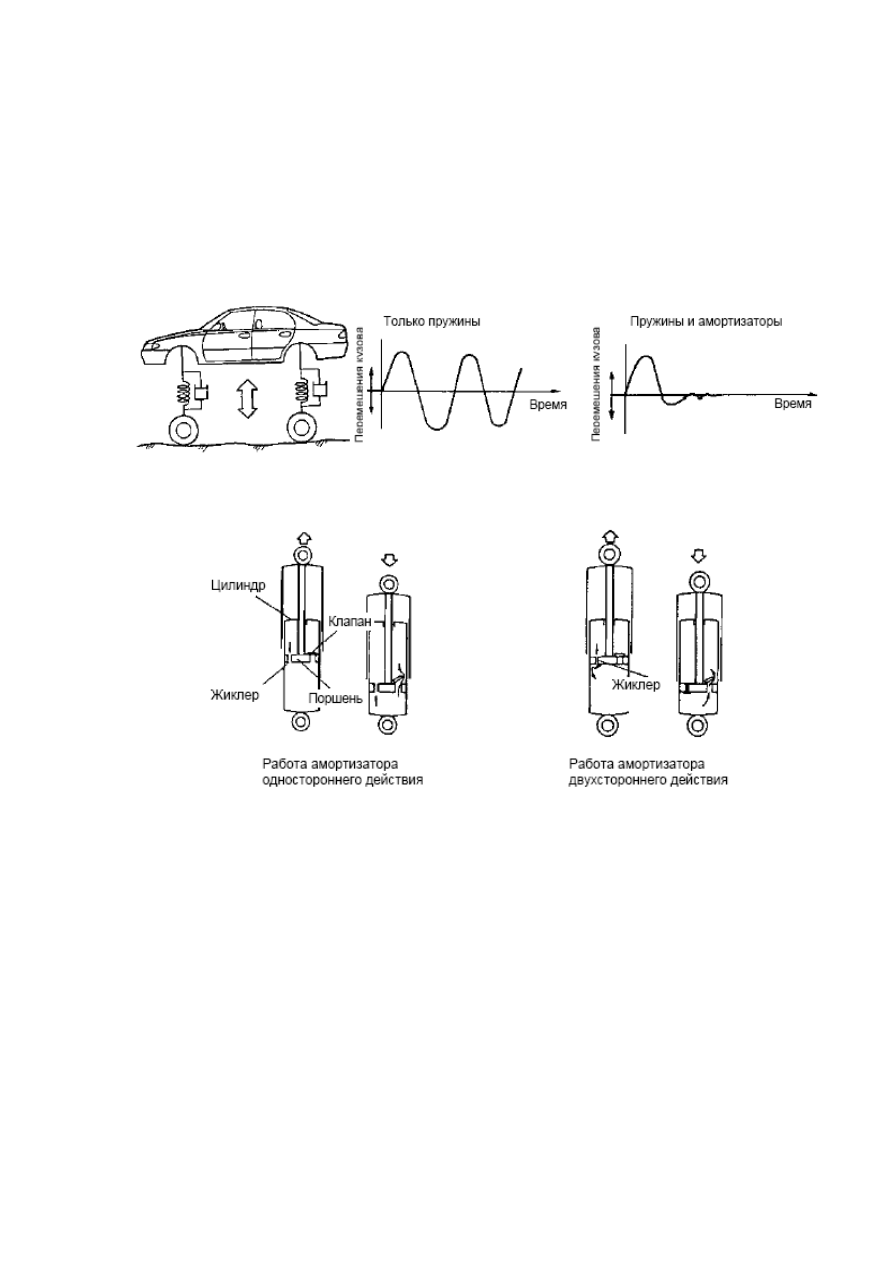

Рис. 2.36. Колебания кузова, вызванные ударами при наезде на неровности

дороги





Рис. 2.37.
