6.  Многорычажная подвеска





Рис. 2.11.






1.  Характеристики  рычагов  типа

”Double wishbone” обеспечивают
незначительное  изменение  угла
развала колес.

2.  Характеристики

продольных

рычагов  обеспечивают  плавность
движения автомобиля.

3.  Характеристики подвески в целом

обеспечивают

регулирование

схождения  колес,  оптимальные
вертикальный  ход  подвески  и
перемещения

в

продольном

направлении.







2.2. Требования к подвеске


1) Снижение уровня ударных воздействий и вибраций:
необходимо обеспечить защиту кузова автомобиля, его пассажиров и груза.

2) Передача тяговых и тормозных сил:
колеса  должны  оставаться  в  правильных  положениях  относительно  кузова
автомобиля.

3) Обеспечение перемещений колес:
колеса  должны  оставаться  в  постоянном  контакте  с  дорогой  и  в  заданных
пределах смещаться относительно кузова.

Требования,

предъявляемые

к

подвескам,

противоречивы.

Например,

комфортабельность  движения  входит  в  противоречие  со  скоростными  и



27

динамическими  качествами  автомобиля.  Поэтому  конструкция  подвесок,
предназначенных  для  конкретной  области  применения  (для  гоночных  болидов,
для престижных или обычных легковых автомобилей, для универсалов, фургонов
и т.д.) всегда является некоторым компромиссом.

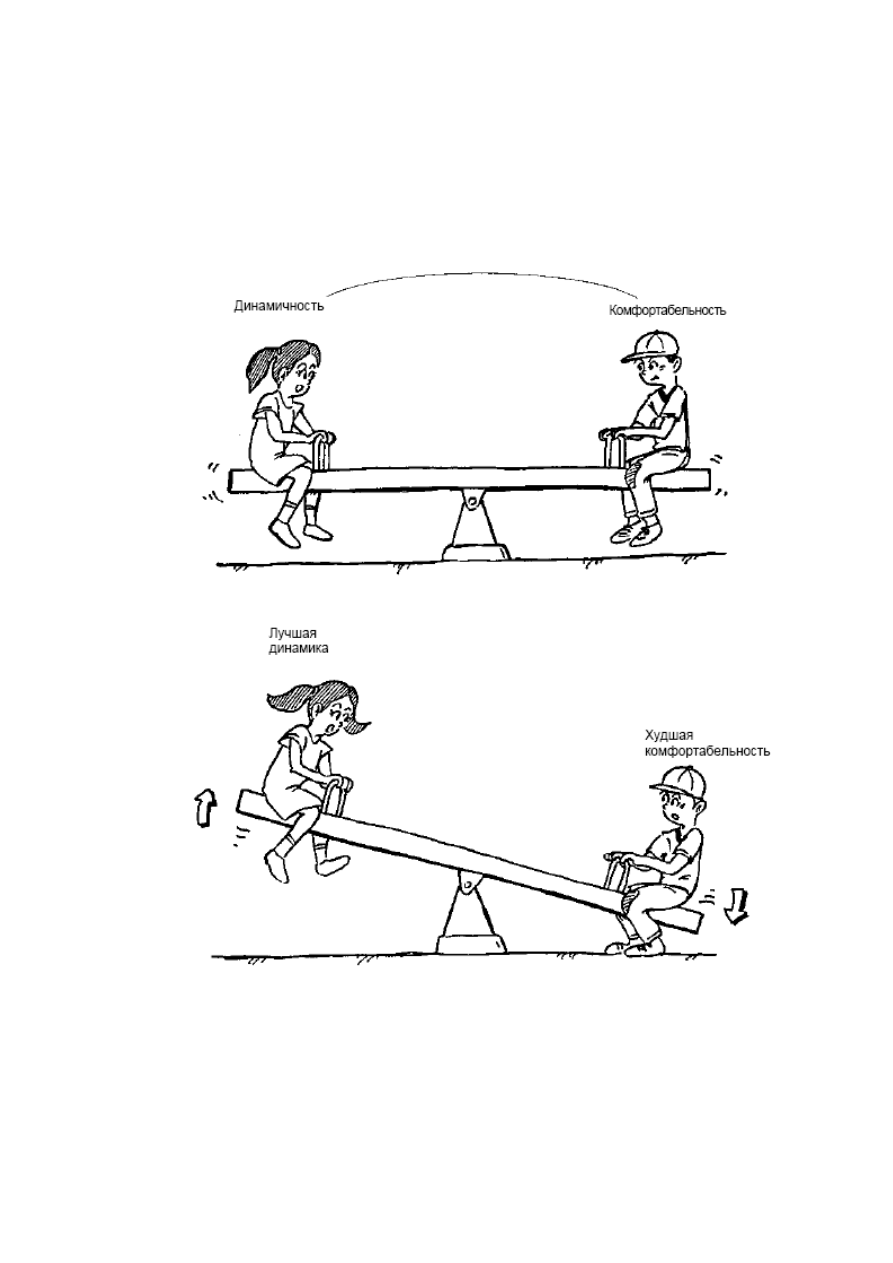

Два противоречивых

требования:





Рис. 2.12.





Рис. 2.13.

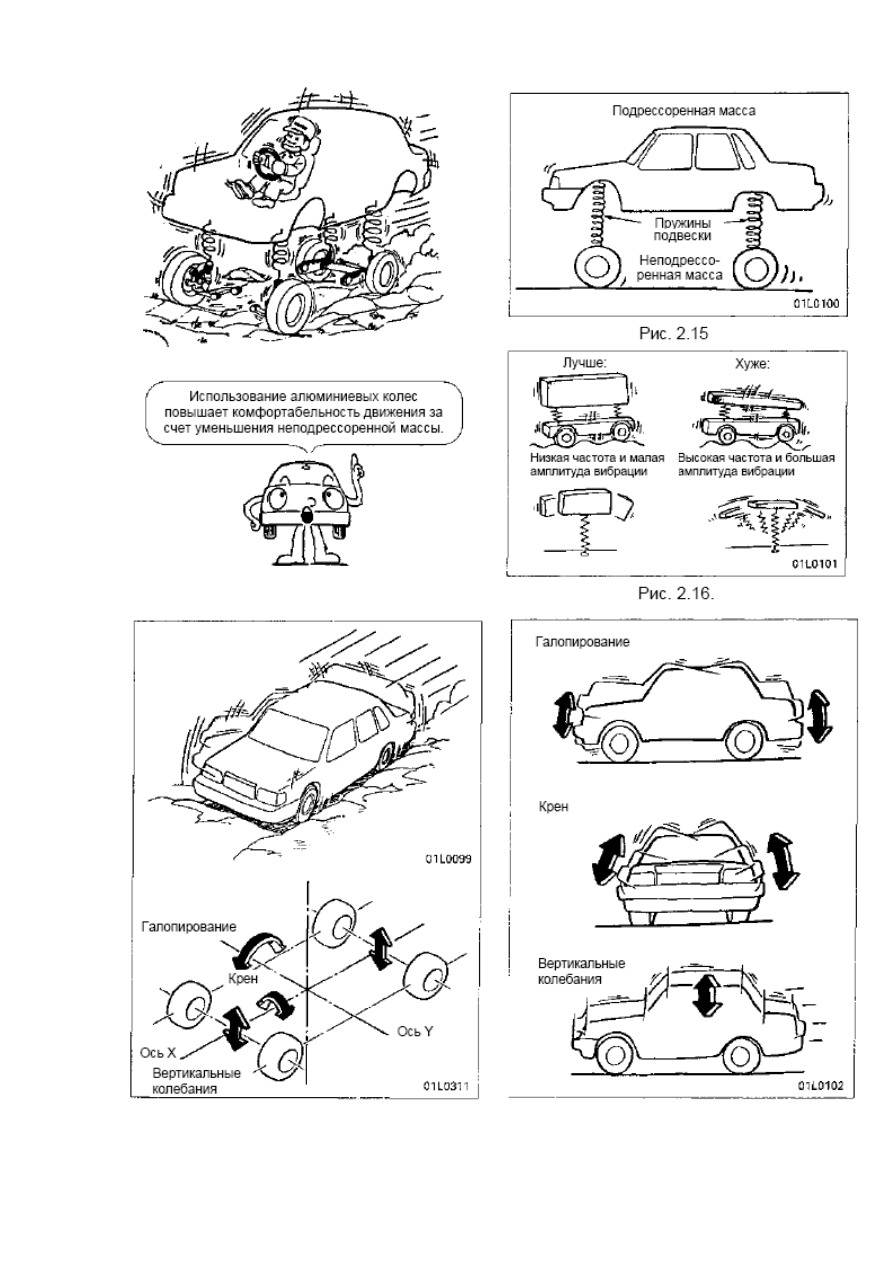

2.3. Комфортабельность движения







28



Рис. 2.14.





Рис. 2.17.



Рис. 2.18.







29






























2.4. Типы и особенности подвесок




30
