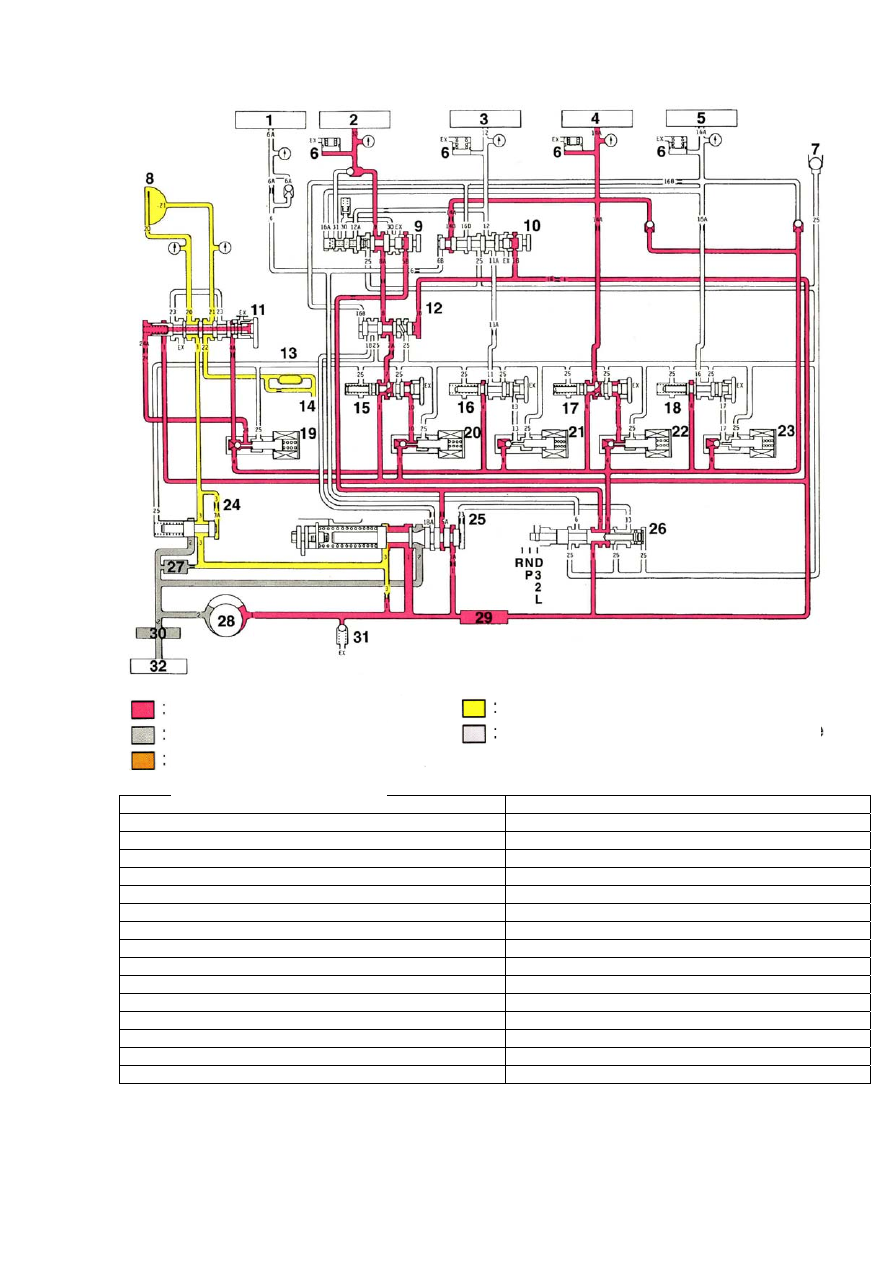

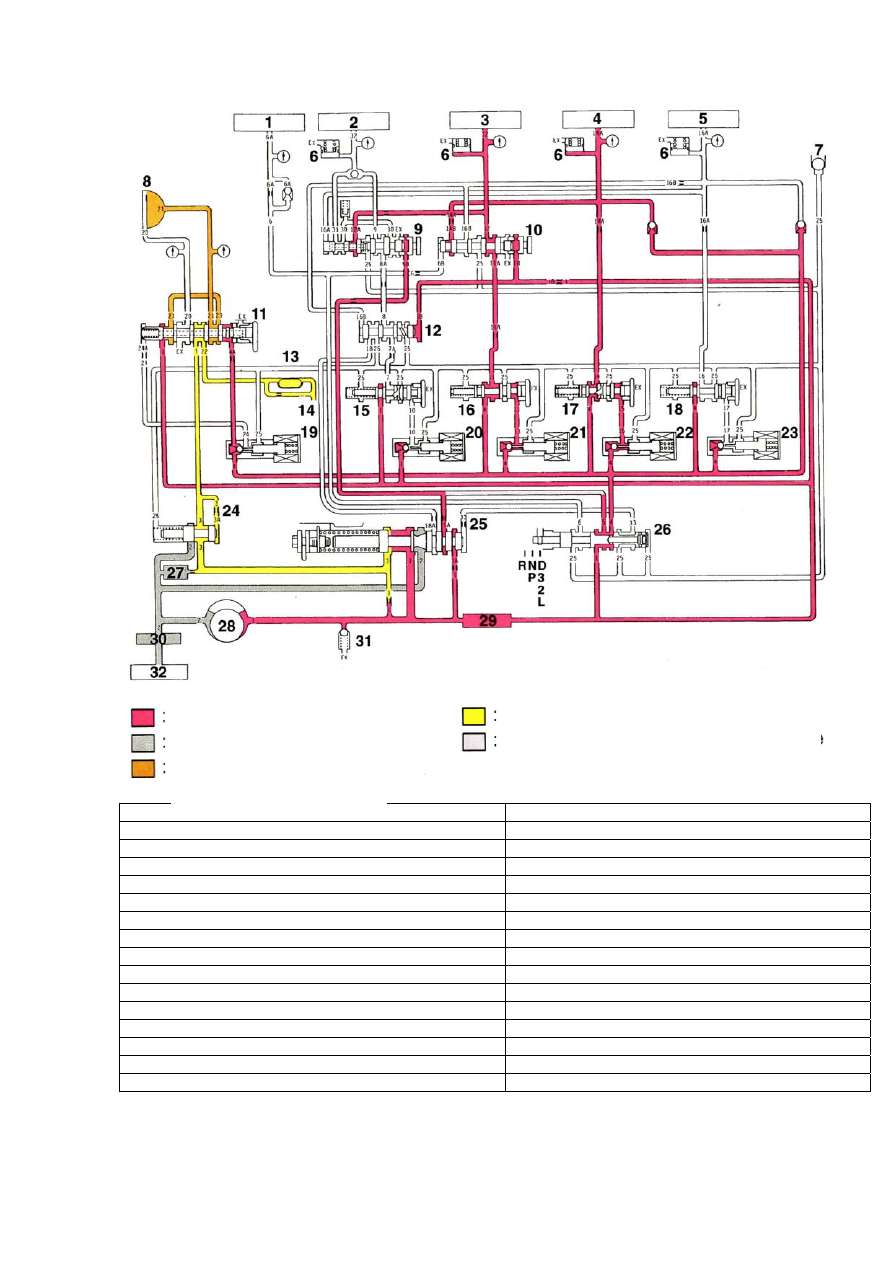

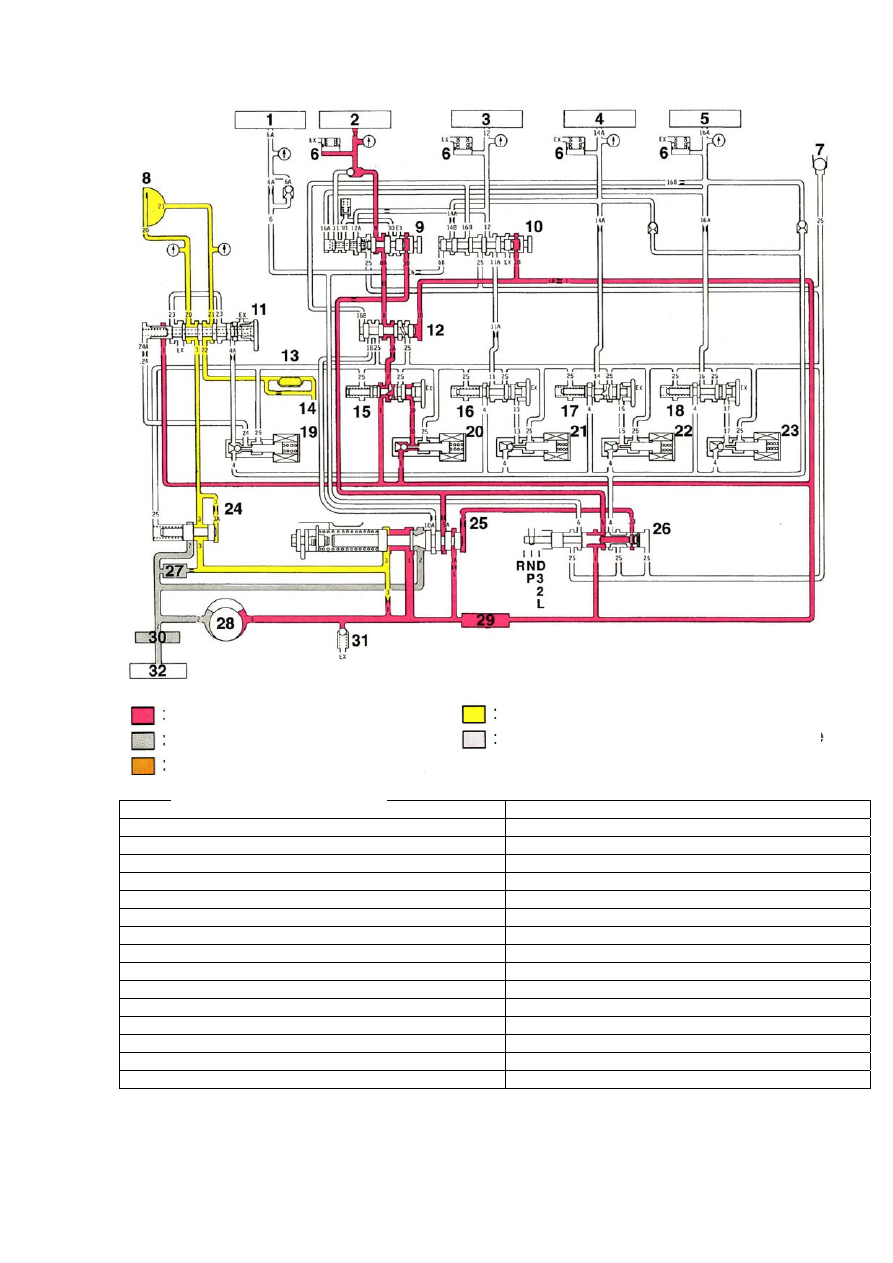

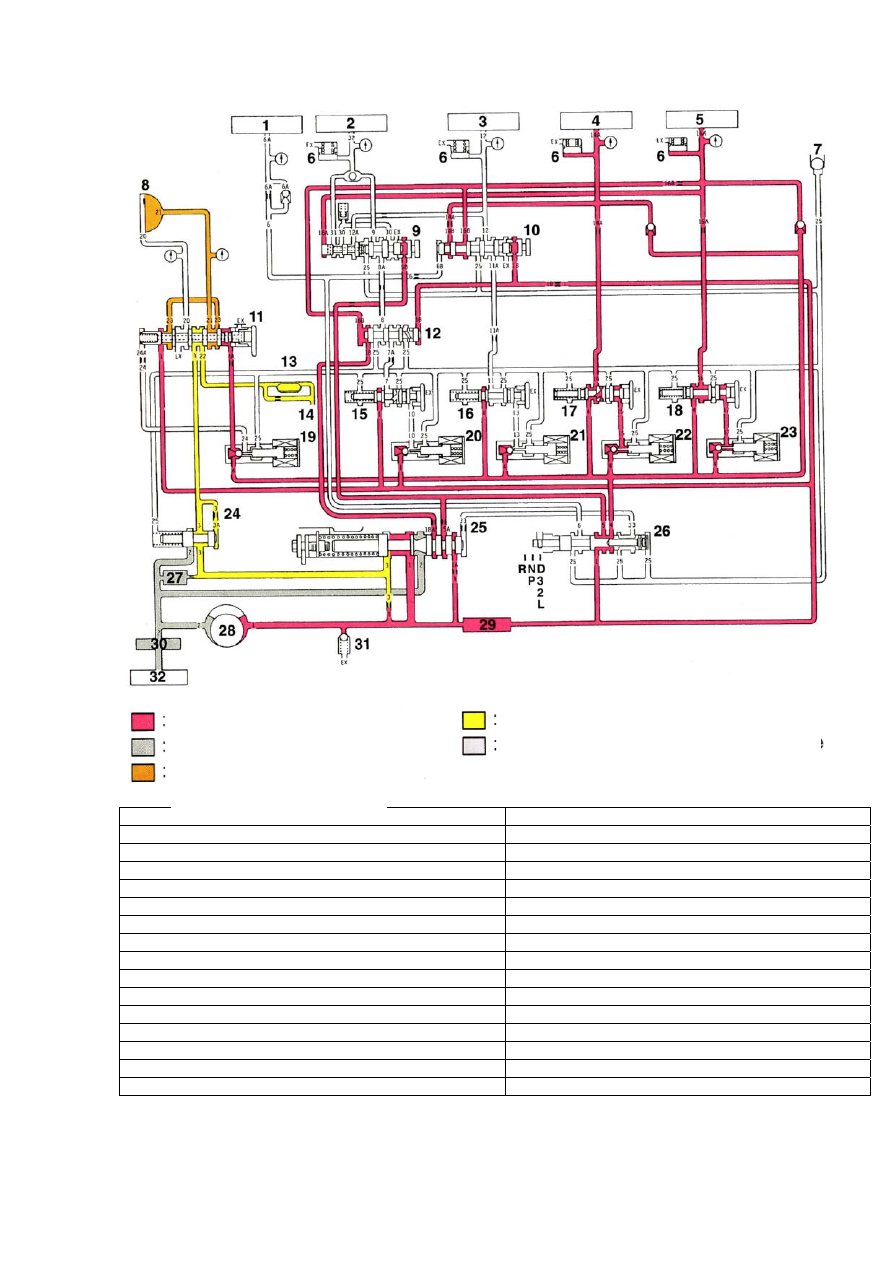

ГИДРОСХЕМА Парк/Нейтраль
1. Муфта Reverse 17. Управляющий клапан муфты Underdrive 2. Тормоз Low-reverse 18. Управляющий клапан муфты Overdrive 3. Тормоз Second 19. Соленоид блокировки гидротрансформатора
4. Муфта Underdrive 20. Соленоид тормоза Low-reverse 5. Муфта Overdrive 21. Соленоид тормоза Second 6. Аккумулятор 22. Соленоид муфты Underdrive 7. Шариковый клапан 23. Соленоид муфты Overdrive 8. Муфта блокировки гидротрансформатора 24. Клапан-регулятор давления в гидротрансформаторе
9. Клапан «A» аварийного режима работы 25. Клапан-регулятор давления линии 10. Клапан «B» аварийного режима работы 26. Клапан Manual 11. Управляющий клапан блокировки гидротрансформатора 27. Дополнительный фильтр 12. Клапан-переключатель 28. Насос 13. Охладитель трансмиссионной жидкости 29. Сетчатый фильтр 14. Смазка 30. Основной фильтр 15. Управляющий клапан тормоза Low-reverse 31. Предохранительный клапан 16. Управляющий клапан тормоза Second 32. Картер трансмиссии Давление гидротрансформатора и смазки Давление соленоида блокировки Давление линии Давление всасывания Давление блокировки
187 |
