СМАЗОЧНЫЕ МАТЕРИАЛЫ

ПЕРЕДНИЙ МОСТ

26

-4

MB992150

Приспособление для
установки
уплотнительных манжет

Установка внутренней обоймы колесного
подшипника (с наружной стороны)

MD998812

Насадка
приспособления для
установки

MD998813

Приспособление для
установки

MB990925

Набор для установки
уплотнительных манжет
и подшипников

Снятие и запрессовка  подшипников

MB991388

Основание съемника
втулки

Установка грязезащитного экрана

MB991576

Основание

MB990890

Основание втулки
задней подвески

• Установка подшипника ступицы

колеса

• Установка внутреннего и внешнего

грязезащитного уплотнения

MD999528

Переходник

Установка подшипника ступицы колеса

MB991561

Приспособление для
крепления хомутов
защитных чехлов

Установка хомутов резиновых чехлов

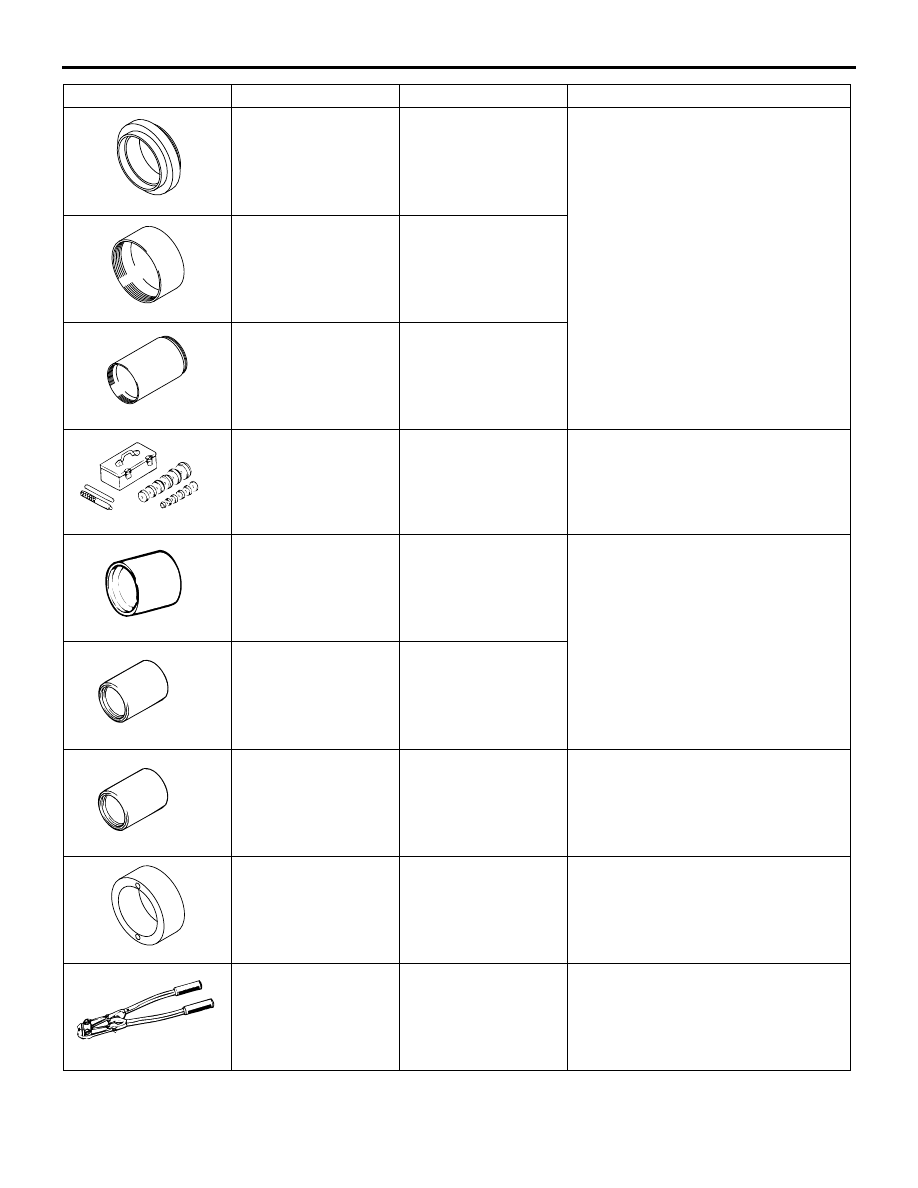

Инструмент

Обозначение

Наименование

Применение

MB990925

MB991388

MB991576

MB990890

MB991561

ОПЕРАЦИИ ПО ОБСЛУЖИВАНИЮ, ВЫПОЛНЯЕМЫЕ НА АВТОМОБИЛЕ

ПЕРЕДНИЙ МОСТ

26

-5

MB990925 КОМПЛЕКТ ДЛЯ УСТАНОКИ ПОДШИПНИКОВ И УПЛОТНИТЕЛЬНЫХ МАНЖЕТ

ОПЕРАЦИИ ПО ОБСЛУЖИВАНИЮ,

ВЫПОЛНЯЕМЫЕ НА АВТОМОБИЛЕ

ПРОВЕРКА ОСЕВОГО ЛЮФТА
ПОДШИПНИКА СТУПИЦЫ КОЛЕСА

M1261001100715

1. Снимите суппорт переднего колеса в сборе и

тормозной диск. Закрепите суппорт от падения
проволокой (обратитесь к

C.26Z7

).

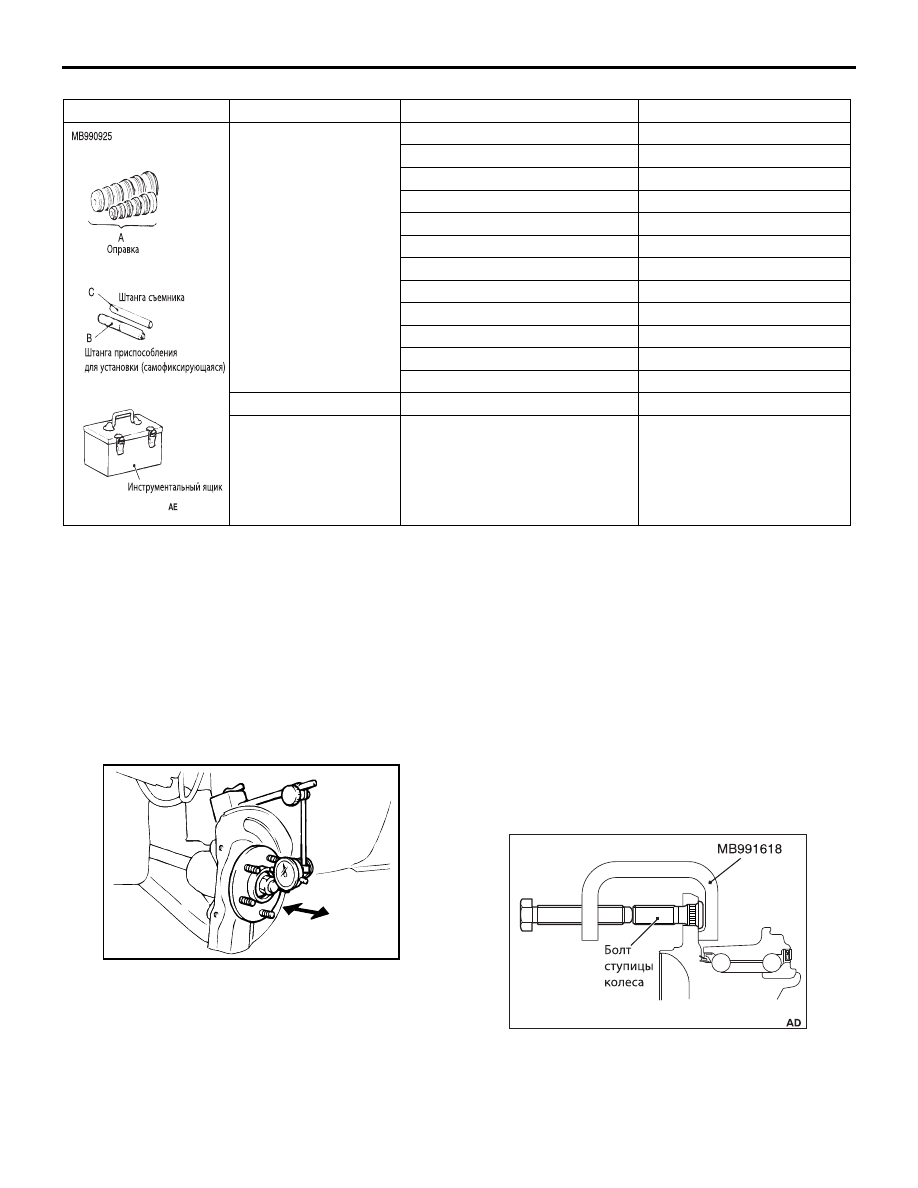

2. Установите стрелочный индикатор как показано

на рисунке. Переместите ступицу в осевом
направлении и измерьте величину люфта.

Предельное значение: 0,05 мм

3. Если величина люфта превышает предельное

значение, разберите кулак ступицы и проверьте
его компоненты. Если подшипник ступицы
переднего колеса неисправен, замените его.

4. После завершения проверки установите диск и

суппорт тормозного механизма переднего
колеса.

Величина момента затяжки: 100

± 10 Нм

ЗАМЕНА БОЛТОВ КРЕПЛЕНИЯ СТУПИЦЫ

M1261001000923

1. Снимите суппорт переднего колеса в сборе и

тормозной диск. Закрепите суппорт от падения
проволокой (обратитесь к

C.26Z7

).

2. С помощью съемника болтов (MB991618)

демонтируйте болты крепления ступицы.

Инструмент

Тип

Обозначение

Наружный диаметр, мм

A

MB990926

39

MB990927

45

MB990928

49,5

MB990929

51

MB990930

54

MB990931

57

MB990932

61

MB990933

63,5

MB990934

67,5

MB990935

71,5

MB990936

75,5

MB990937

79

B

MB990938

C

MB990939

ACX02372

AC102438

AC302114

ОПЕРАЦИИ ПО ОБСЛУЖИВАНИЮ, ВЫПОЛНЯЕМЫЕ НА АВТОМОБИЛЕ

ПЕРЕДНИЙ МОСТ

26

-6

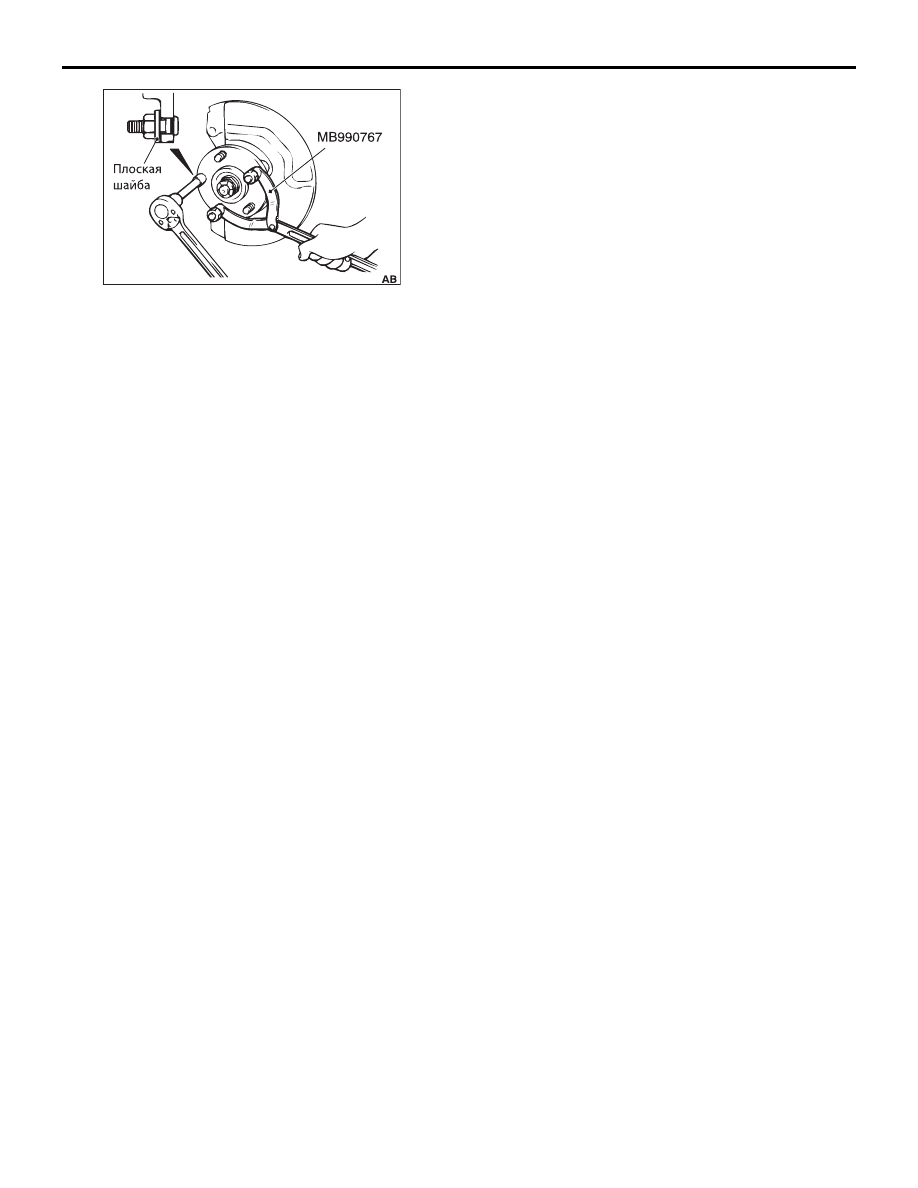

3. После фиксации ступицы при помощи

специального инструмента (MB990767) новый
болт ступицы с плоской шайбой и затяните гайку
болта ступицы.

4. Установите диск и суппорт тормозного механизма

переднего колеса.

Величина момента затяжки: 100

± 10 Нм

AC612767

СТУПИЦА ПЕРЕДНЕГО КОЛЕСА В СБОРЕ

ПЕРЕДНИЙ МОСТ

26

-7

СТУПИЦА ПЕРЕДНЕГО КОЛЕСА В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1261001702058

ВНИМАНИЕ

• Магнитный преобразователь датчика оборотов колеса легко притягивает к себе металлические

частицы. Убедитесь, что на магнитном преобразователе не собрались металлические частицы.
Проверьте отсутствие любых неисправностей перед его установкой.

• Чтобы избежать повреждения магнитного преобразователя датчика оборотов колеса, при снятии

и установки ступицы колеса следите, что преобразователь (интегрированный во внутреннюю
уплотнительную манжету) не касался окружающих частей.

• При снятии и установке датчика скорости вращения переднего колеса убедитесь, что его стойка

и наконечник не контактируют с окружающими деталями, чтобы избежать их повреждения.

• Детали, отмеченные знаком «*»  это гайки со стабилизатором коэффициента трения. Если они

были сняты, убедитесь, что они не повреждены, очистите резьбу от пыли и смазки и затяните
установленным моментом.

Дополнительные операции после установки

• Воспользовавшись щипцами, надавите на грязезащитный

чехол шаровой опоры, чтобы убедиться в отсутствии трещин и
других повреждений.

• Проверьте направление света фар (ближний свет) (Обратитесь

к ГЛАВЕ 54A

− Регулировка пучка света фар головного

освещения ).

ACB04950

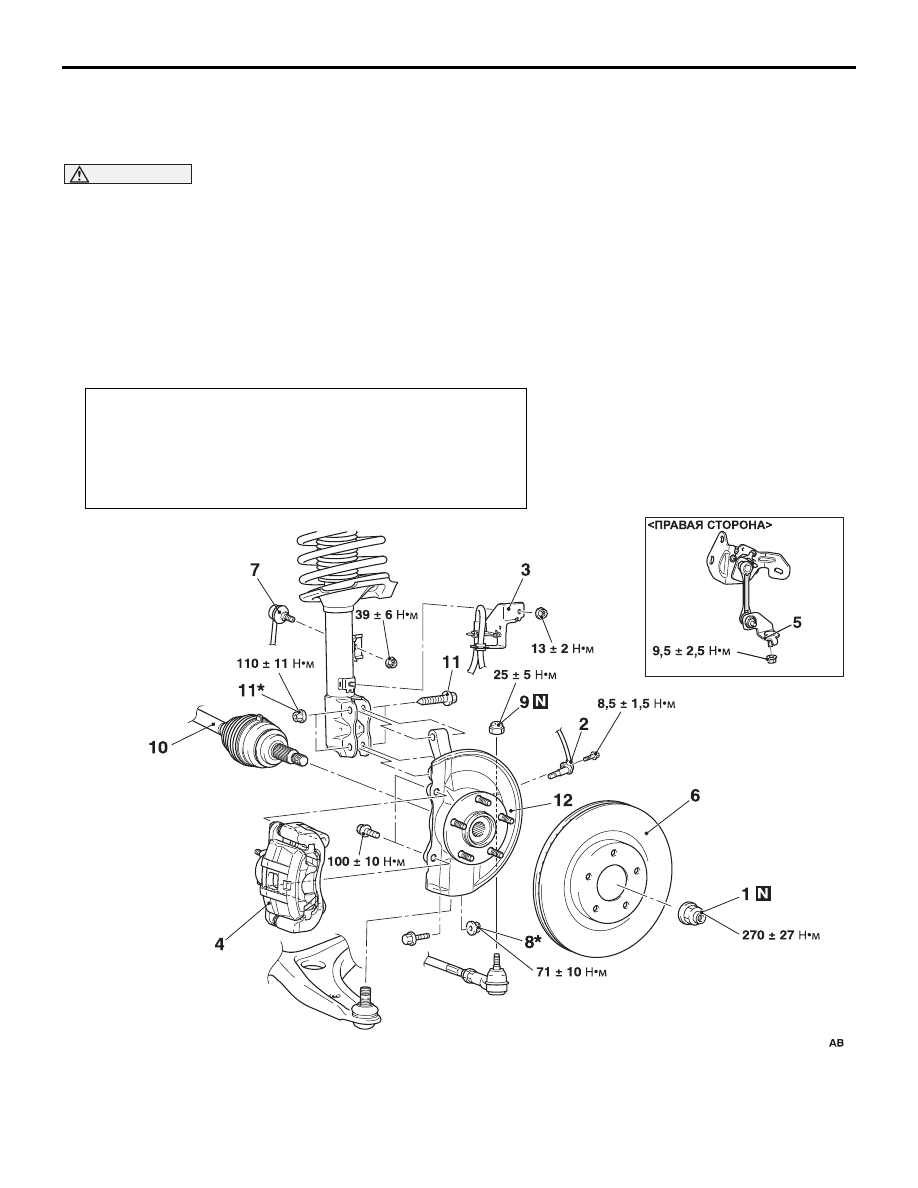

Последовательность снятия

<<A>> >>B<< 1.

Гайка вала привода

2.

Датчик оборотов переднего колеса

3.

Кронштейн крепления тормозного
шланга

<<B>>

4.

Суппорт в сборе

5.

Крепление датчика вертикальной
нагрузки на переднюю ось
<Автомобили с динамической
регулировкой пучка света фар>

Последовательность снятия
