КАРДАННЫЙ ВАЛ

КАРДАННЫЙ ВАЛ

25

-5

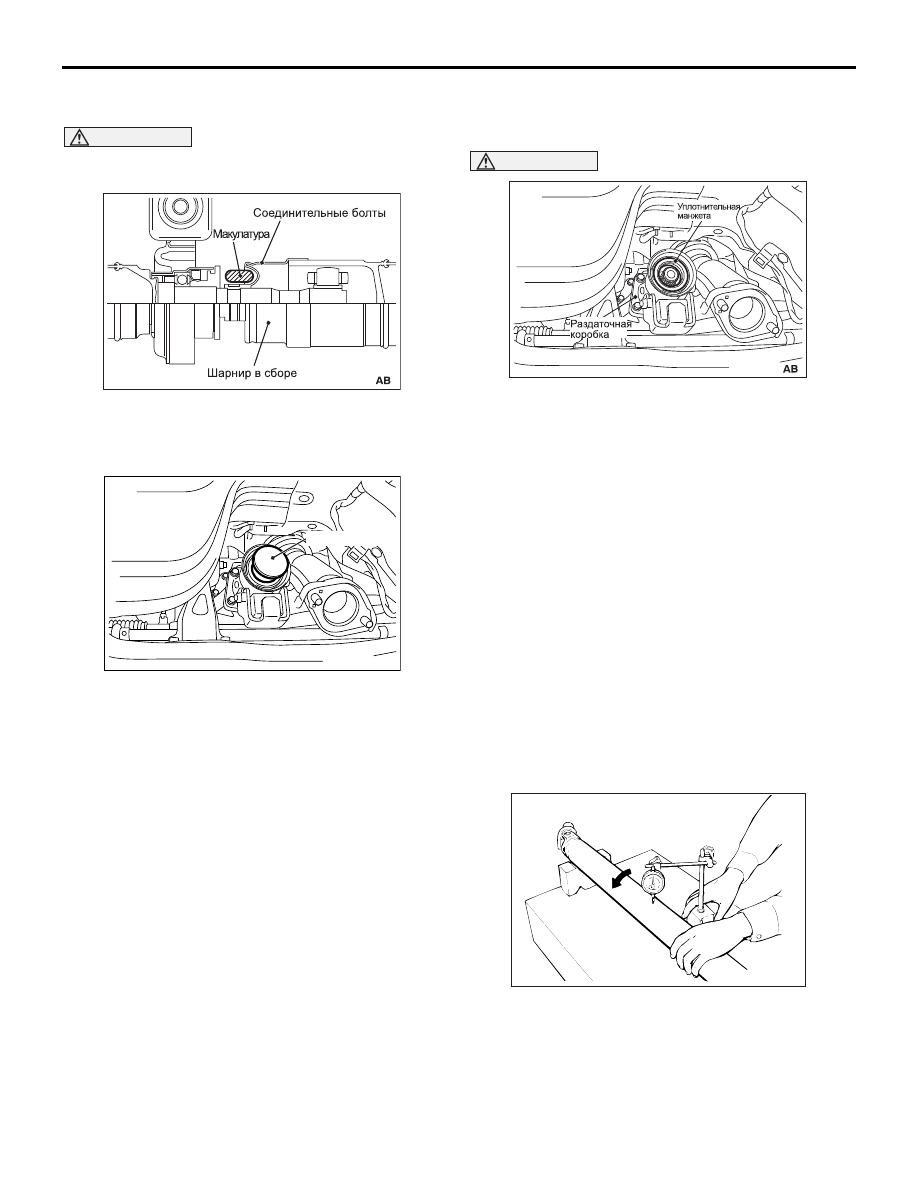

<<B>> СНЯТИЕ КАРДАННОГО ВАЛА



В СБОРЕ

ВНИМАНИЕ

Если шарнир погнут, он может быть поврежден
при закреплении чехлов шарнира.

1. Вставьте внутрь шарнира бумажные отходы или

другой подобный материал и снимите карданный
вал в сборе, совместив передний карданный вал с
задним.

2. Воспользовавшись пробкой (MB991193),

входящей в набор специального инструмента,
закройте отверстие раздаточной коробки, чтобы
предотвратить попадание посторонних
предметов внутрь ее картера.

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>

А

<<

 УСТАНОВКА КАРДАННОГО ВАЛА



В СБОРЕ

ВНИМАНИЕ

″

Не повредите рабочую кромку уплотнительной
манжеты раздаточной коробки.

• Если грязь или смазка попадут на резьбу

болта или гайки крепления, крепление может
самопроизвольно ослабнуть в процессе
эксплуатации. Перед затяжкой удалите
загрязнения с резьб.

• Если шарнир погнут, он может быть

поврежден при закреплении чехлов шарнира.

>>B<< УСТАНОВКА СОЕДИНИТЕЛЬНОЙ
ГАЙКИ ФЛАНЦЕВОЙ ВИЛКИ
КАРДАННОГО ВАЛА И ГЛАВНОЙ
ПЕРЕДАЧИ ЗАДНЕГО МОСТА

При установке ранее использовавшегося карданного
вала совместите метки и затяните соединительные
гайки.

Величина момента затяжки: 54

±

 5 Н

⋅

m

ПРОВЕРКА

M1251001100703

ПРОГИБ КАРДАННОГО ВАЛА

Проверьте прогиб переднего и заднего карданного
вала

Предельное значение
Передний: 1,0 мм
Задний: 1,0 мм

ACB05382

AC505520

AB

MB991193

AC505521

ACX00643

26

-1

ˆ¸ ´  26

ПЕРЕДНИЙ МОСТ

˛˜¯—˘ ˝¨¯

ОСНОВНЫЕ ДАННЫЕ



ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

26

-2

СМАЗОЧНЫЕ МАТЕРИАЛЫ  . . . .

26

-2

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ  .

262

ОПЕРАЦИИ ПО ОБСЛУЖИВАНИЮ,
ВЫПОЛНЯЕМЫЕ НА АВТОМОБИЛЕ

26

-5

ПРОВЕРКА ОСЕВОГО ЛЮФТА



ПОДШИПНИКА СТУПИЦЫ КОЛЕСА  . . . .

26

-5

ЗАМЕНА БОЛТОВ КРЕПЛЕНИЯ СТУПИЦЫ

26

-5

СТУПИЦА ПЕРЕДНЕГО КОЛЕСА



В СБОРЕ . . . . . . . . . . . . . . . . . . . .

26

-7

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

26

-7

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

26

-11

ВАЛ ПРИВОДА КОЛЕСА В СБОРЕ

26

-15

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

26

-15

РАЗБОРКА И СБОРКА <2WD>  . . . . . . . . .

26

-21

РАЗБОРКА И СБОРКА ВАЛА ПРИВОДА



КОЛЕСА <4WD> . . . . . . . . . . . . . . . . . . . . .

26

-25

ЗАМЕНА ЧЕХЛА ШАРНИРА EBJ . . . . . . . .

26

-27

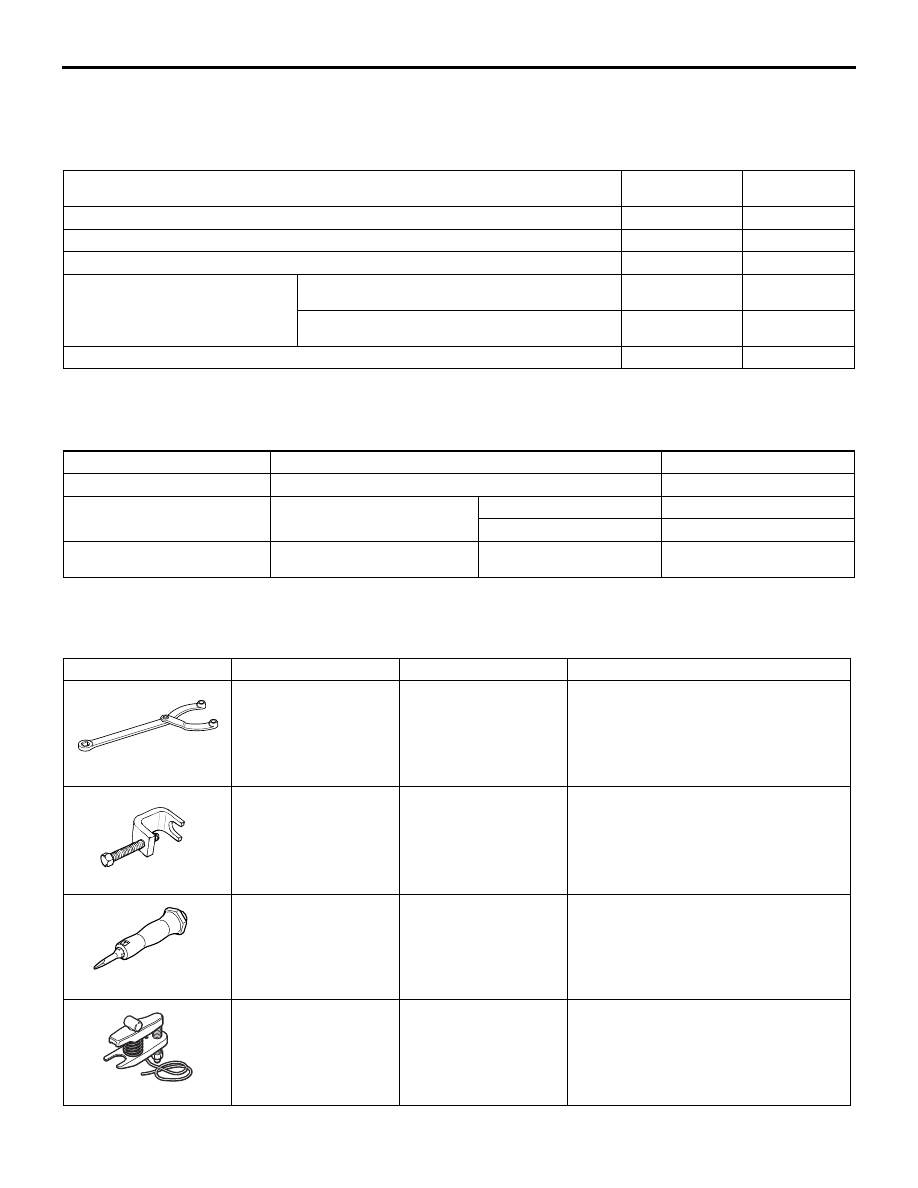

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

ПЕРЕДНИЙ МОСТ

26

-2

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И

КОНТРОЛЯ

M1261000301623

СМАЗОЧНЫЕ МАТЕРИАЛЫ

M1261000401835

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1261000601851

Пункт

Номинальное
значение

Предельное
значение

Осевой люфт подшипника ступицы колеса, мм

−

0,05

Момент сопротивления вращению подшипника ступицы колеса, Н

⋅м

−

1,5

Установочная длина чехла внутреннего шарнира PTJ, мм

85

± 3

−

Размер отверстия инструмента
для установки хомутов чехлов
(специальный инструмент:
MB991561)  мм

Фиксация хомута (маленького) защитного чехла
наружного шарнира EBJ

2,9

−

Фиксация хомута (большого) защитного чехла
наружного шарнира EBJ

3,2

−

Величина обжатия хомута чехла шарнира EBJ, мм

2,4

− 2,8

−

Пункт

Рекомендуемый смазочный материал

Количество

Внутри отверстия шарнира

Смазка Shell Sunlight Grease BD2 или ее аналог

Требуется (1,0

− 1,5 г)

Шарнир PTJ (триподный)

Консистентная смазка из
ремонтного комплекта

2WD, 4WD (левый)

210

± 10 г

4WD (правый)

200

± 10 г

EBJ

Консистентная смазка из
ремонтного комплекта

2WD (левый), 4WD

120

± 10 г

Инструмент

Обозначение

Наименование

Применение

MB990767

Вилка для стопорения
ступицы и фланцевой
вилки

Фиксация ступицы

MB991618

Съемник болтов
крепления ступицы

Демонтаж болтов крепления ступицы

MB992700

Чекан для контрения
гайки

Загиб фиксатора гайки вала привода

MB991897 или
MB992011

Приспособление для
снятия шарового
шарнира

Отсоединение шарового шарнира
ПРИМЕЧАНИЕ: Также можно
использовать обычные съемники тяг
рулевого управления MB991406,
MB990635 или MB991113.

B990767

MB991618

B992700

M

MB991897

СМАЗОЧНЫЕ МАТЕРИАЛЫ

ПЕРЕДНИЙ МОСТ

26

-3

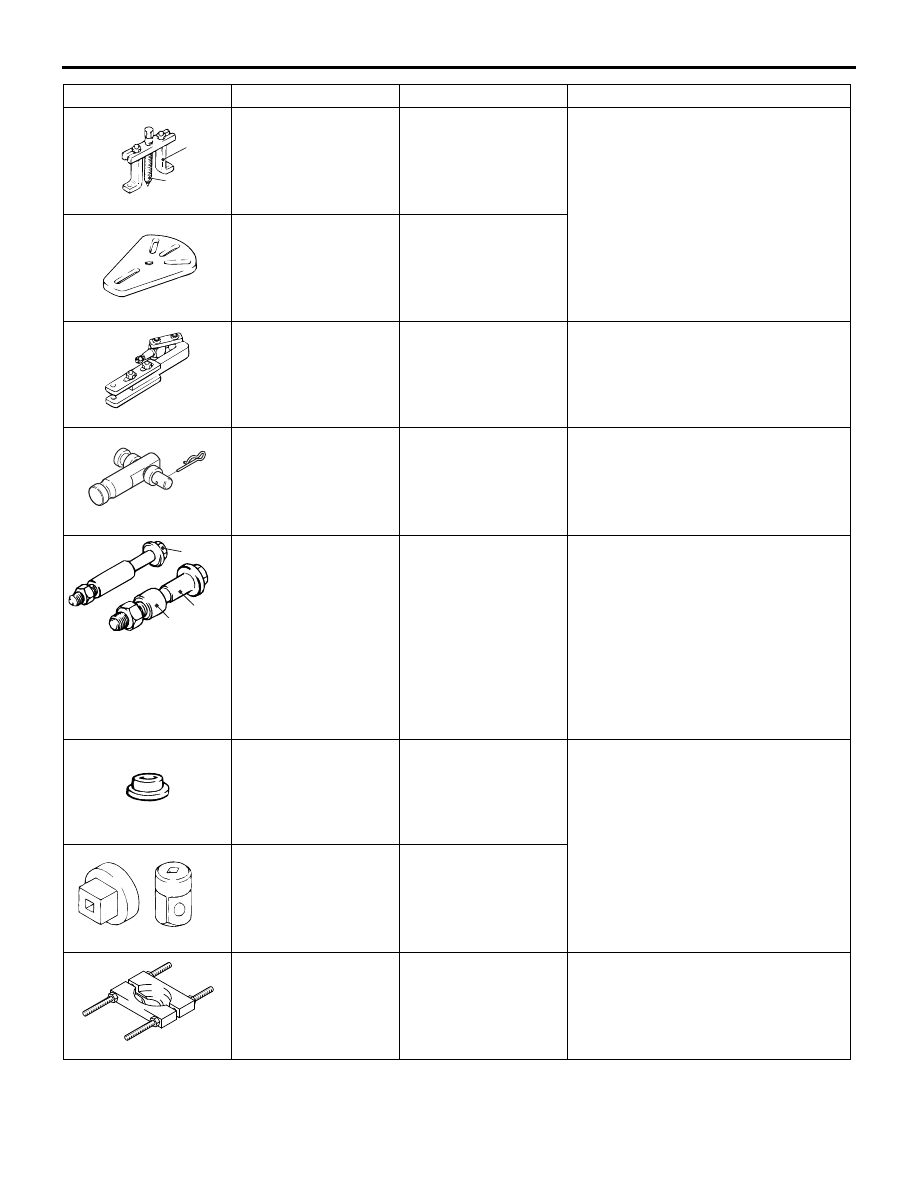

MB990241
A:MB990242
B:MB990244

Съемник приводного
вала
A: Винт съемника
B: Скоба съемника

•Снятие вала привода

•Снятие ступицы в сборе

MB991354

Основание съемника

MB991056 или
MB991355

Приспособление для
демонтажа ступицы и
колесного подшипника

• Снятие ступицы

• Снятие вала привода

MB992250

Приспособление для
демонтажа ступицы и
колесного подшипника

Снятие ступицы
ПРИМЕЧАНИЕ:  Для использования
замените это приспособление
направляющей специального
инструмента MB991355.

A:MB991017
B:MB990998
C:MB991000

A, B: Приспособление
для демонтажа и
установки ступицы
переднего колеса
C: Распорная втулка

• Временная фиксация подшипника

ступицы

• Измерение момента вращения

подшипника ступицы колеса

• Измерение осевого люфта

подшипника ступицы колеса
Используйте MB991000 (часть
приспособления MB990998) в
качестве распорной втулки

• Демонтаж внутренней обоймы

подшипника ступицы колеса (с
наружной стороны) (Используйте
приспособление MB991000 совместно
с MD998801).

MB991099

Приспособление для
установки
уплотнительных манжет

Измерение момента вращения
подшипника ступицы колеса

MB990326

Торцевая головка для
регулировки
предварительного
натяга

MD998801

Съемник

• Демонтаж внутренней обоймы

колесного подшипника (с наружной
стороны)

• Снятие корпуса шарнира PTJ

Инструмент

Обозначение

Наименование

Применение

MB990241AD

B

A

MB991354

B992250

MB991017

A

B

C

MB991099

MB990326
