Подсборка ведомой шестерни главной передачи с дифференциалом

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-58

• Насадка (MD998812)

• Приспособление100 для установки деталей

(MD998813)

• Оправка (MD998823)

ПРОВЕРКА

M1233200800202

ПОДСБОРКА ВЕДОМОЙ ШЕСТЕРНИ
ГЛАВНОЙ ПЕРЕДАЧИ



С ДИФФЕРЕНЦИАЛОМ

Измерьте диаметр ступени вала ведомой шестерни
главной передачи под установку внутренней обоймы
подшипника и замените шестерню в сборе, если
результат измерения не соответствует норме.

Номинальные значения

Со стороны картера гидротрансформаf
тора:

φ40,026  40,051 мм <F1CJA>

Со стороны картера гидротрансформаf
тора:

φ60,032  60,078 мм <W1CJA>

Со стороны картера трансмиссии:

φ40,026  40,051 мм

Подсборка ведомой шестерни главной передачи

с дифференциалом

СБОРКА

M1233201200214

ВНИМАНИЕ

Подсборка ведомой шестерни может быть собрана, но не подлежат разборке.

AK503081

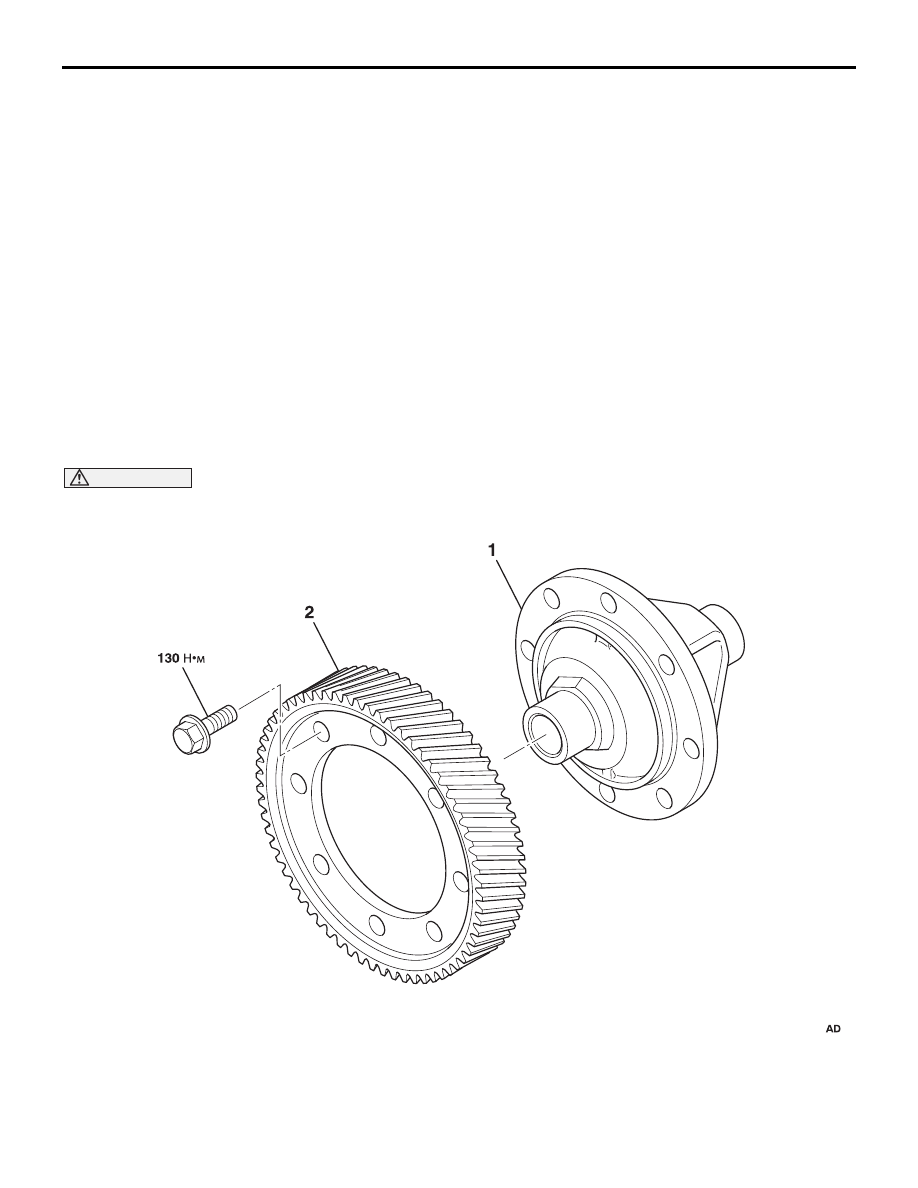

Последовательность сборки
деталей



>>A<<

1.

Корпус дифференциала

>>A<<

2.

Ведомая шестерня главной
передачи

Подсборка ведомой шестерни главной передачи с дифференциалом

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-59

ОПЕРАЦИИ СБОРКИ
>>A<< УСТАНОВКА КОРПУСА
ДИФФЕРЕНЦИАЛА / ВЕДОМОЙ
ШЕСТЕРНИ ГЛАВНОЙ ПЕРЕДАЧИ

ВНИМАНИЕ

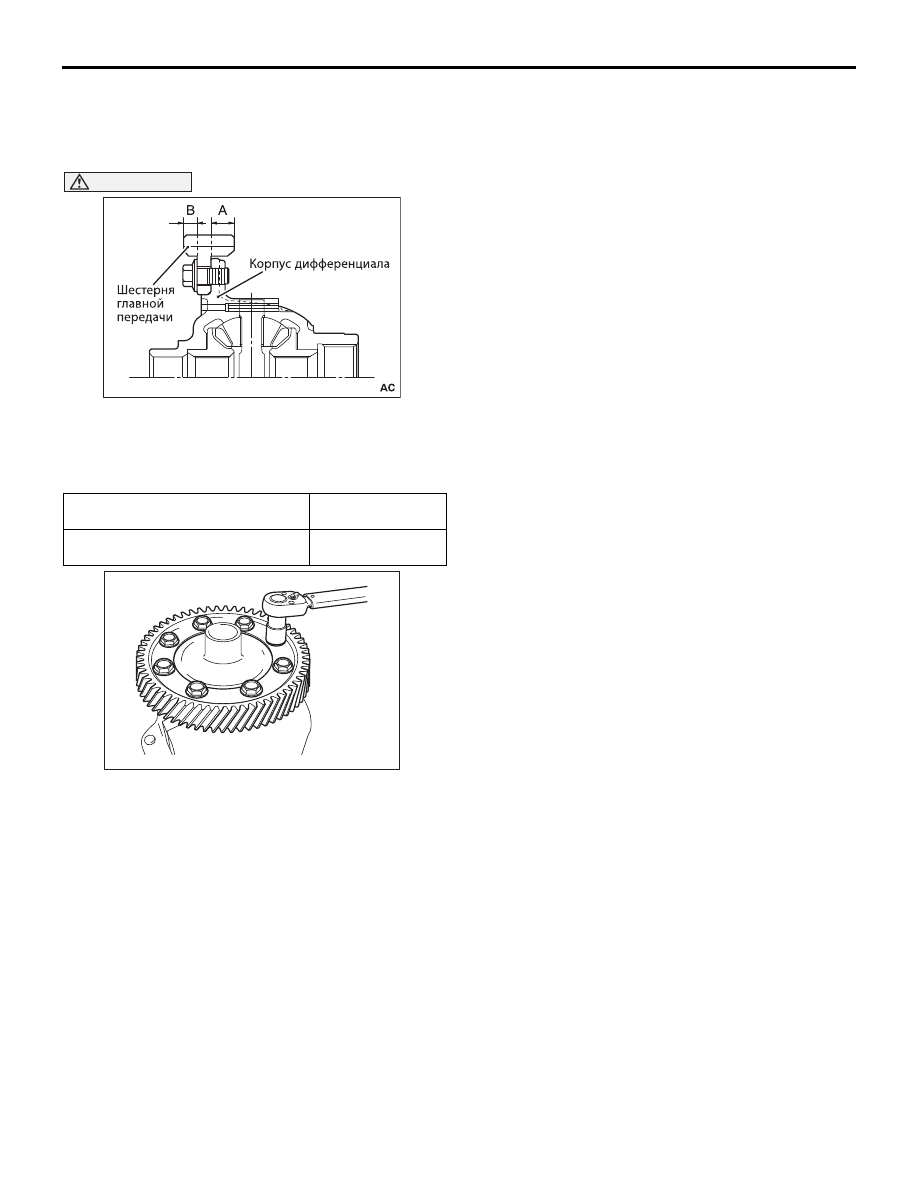

При соединении ведомой шестерни главной
передачи с корпусом дифференциала
убедитесь, что сторона с большим вылетом
зубчатого венца А ориентирована в сторону
корпуса дифференциала.

Установите ведомую шестерню главной передачи на
корпус дифференциала и затяните болты крепления
установленным моментом 130 Н

⋅м.

Расстояние от кромки шестерни
до фланца A

Большое

Расстояние от кромки шестерни
до фланца В

Малое

AK503083

AK503082

РАЗДАТОЧНАЯ КОРОБКА

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-60

РАЗДАТОЧНАЯ КОРОБКА

РАЗБОРКА И СБОРКА

M1233006700919

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< УСТАНОВКА
УПЛОТНИТЕЛЬНОЙ МАНЖЕТЫ

ВНИМАНИЕ

Будьте внимательны, если штифт выступает
слишком сильно, картер раздаточной коробки
может быть деформирован.

1. Отрегулируйте вылет наконечников двух штифтов

специального инструмента (приспособление для
установки уплотнительных манжет MB992154) в
пределах 0,2 ± 0,1 мм.

AKC00033

4

7

5

1

2

AB

6

3

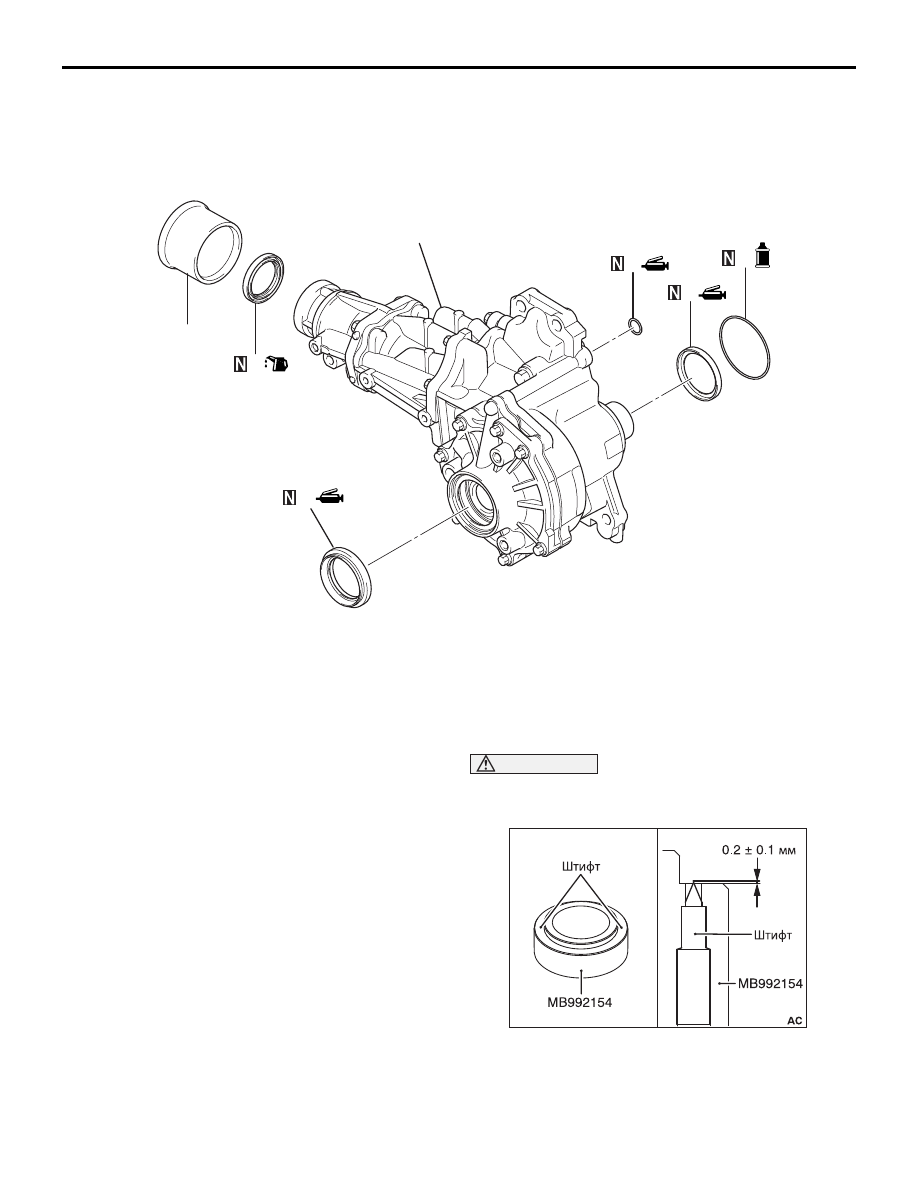

Последовательность
разборки

1.

Грязезащитный чехол манжеты

>>C<<

2

Уплотнительная манжета

3.

Уплотнительное кольцо

4.

Уплотнительное кольцо

>>B<<

5.

Уплотнительная манжета

>>A<<

6.

Уплотнительная манжета

7.

Раздаточная коробка

AK704826

РАЗДАТОЧНАЯ КОРОБКА

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-61

ПРИМЕЧАНИЕ: В специальный инструмент
(приспособление для установки уплотнительных
манжет MB992154) установлены два заостренных
штифта. Использование специального инструмента
при замене уплотнительной манжеты может быть
подтверждено наличием бороздок, оставленных
штифтами на картере раздаточной коробки.
2. Нанесите рекомендованную консистентную

смазку на лепесток уплотнительной манжеты.

Рекомендуемый смазочный материал:
Retinax A

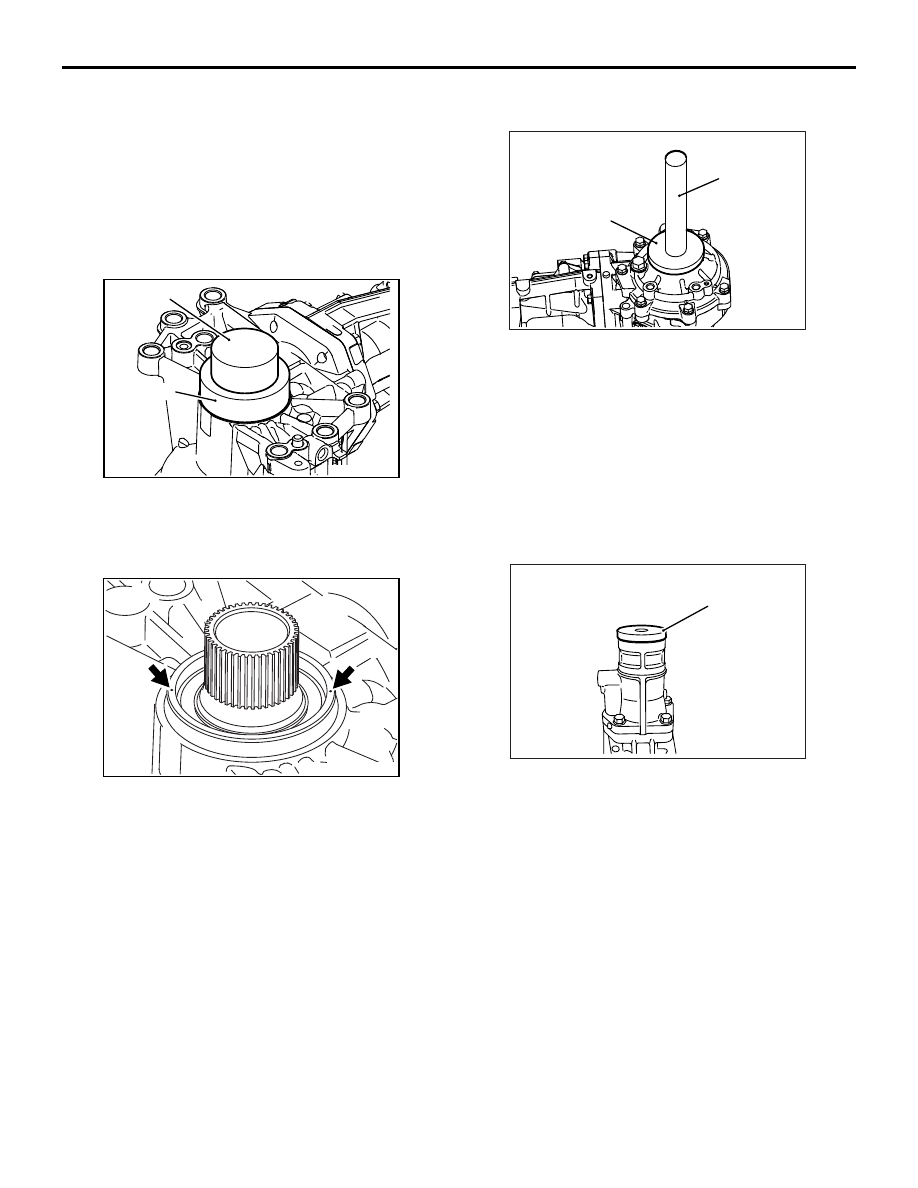

3. Воспользовавшись специальным инструментом,

установите уплотнительную манжету.

• Приспособление для установки уплотнительных

манжет (MB992154)

• Насадка (MD998812)

4. Убедитесь, что на картере раздаточной коробки

появились две бороздки.

>>В<< УСТАНОВКА УПЛОТНИТЕЛЬНОЙ
МАНЖЕТЫ

1. Воспользовавшись специальным инструментом,

установите уплотнительную манжету.

• Приспособление для установки уплотнительных

манжет (MB992142)

• Рукоятка (MB992075)

2. Нанесите рекомендованную консистентную

смазку на лепесток уплотнительной манжеты.

Рекомендуемый смазочный материал:
Retinax A

>>C<<УСТАНОВКА УПЛОТНИТЕЛЬНОЙ
МАНЖЕТЫ

1. Воспользовавшись специальным инструментом

(переходник приспособления для установки
MB990936), установите уплотнительную манжету.

2. Нанесите масло раздаточной коробки на лепесток

уплотнительной манжеты.

AK704297

MD998812

MB992154

AD

AK704942

AC

AK600036

MB992142

AC

MB992075

AK602387AB

MB990936
