Mitsubishi Outlander 3. Руководство - часть 558





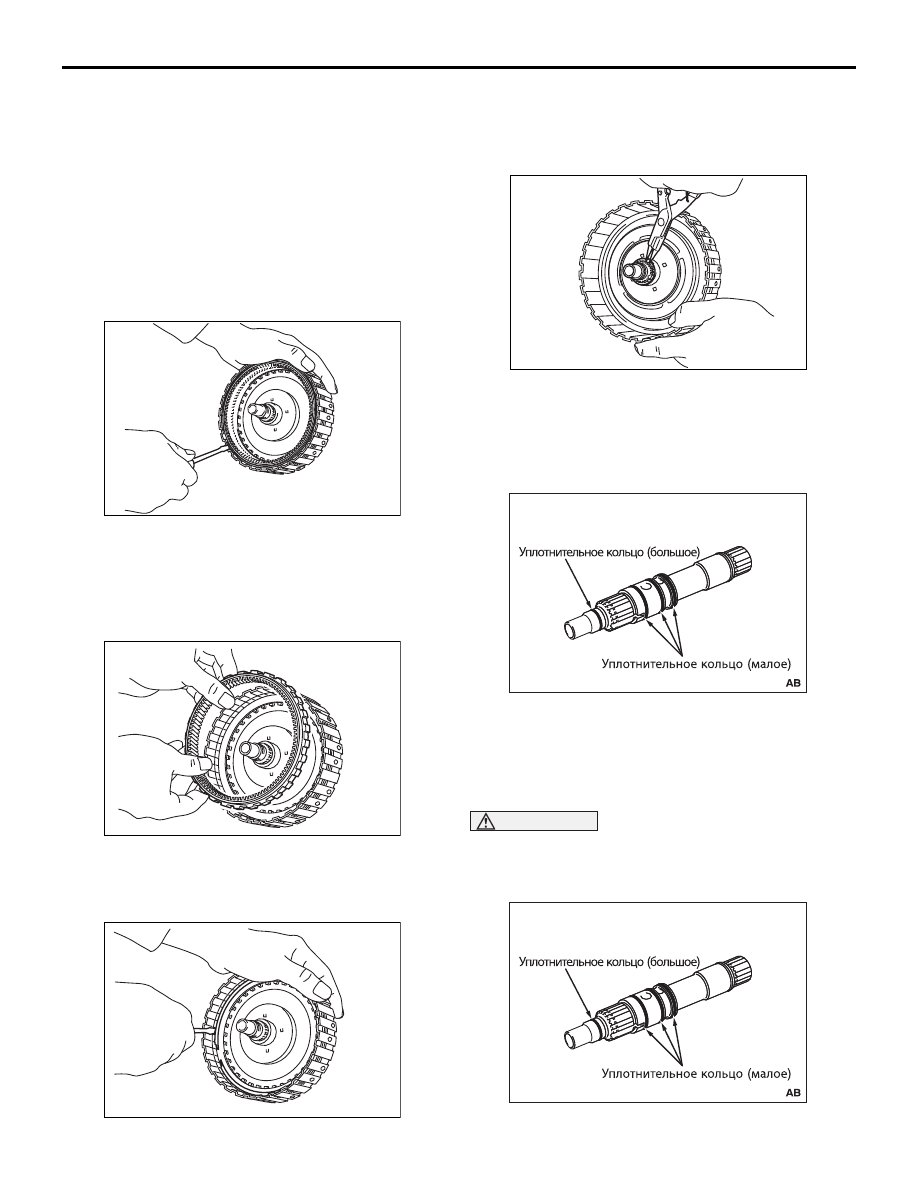

ФРИКЦИОН ПЕРЕДНЕГО ХОДА

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-50

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ
<<A>> ДЕМОНТАЖ СТОПОРНОГО
КОЛЬЦА

Воспользовавшись отверткой с плоским жалом или
подобным инструментом, снимите стопорное кольцо
с корзины фрикциона переднего хода.

<<B>> СНЯТИЕ ЭПИЦИКЛИЧЕСКОГО
КОЛЕСА

Снимите эпициклическое колесо с корзины
фрикциона переднего хода.

<<С>> СНЯТИЕ СТОПОРНОГО КОЛЬЦА

Воспользовавшись отверткой с плоским жалом или
подобным инструментом, снимите стопорное кольцо
с корзины фрикциона переднего хода.

<<D>> СНЯТИЕ СТОПОРНОГО КОЛЬЦА

Воспользовавшись клещами для стопорных колец,
снимите стопорное кольцо, затем снимите входной
вал с корзины фрикциона переднего хода.

<<Е>> СНЯТИЕ УПЛОТНИТЕЛЬНОГО
КОЛЬЦА

Снимите уплотнительные кольца (большое и малое)
с входного вала.

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ
>>А<< УСТАНОВКА УПЛОТНИТЕЛЬНЫХ
КОЛЕЦ

ВНИМАНИЕ

• При установке уплотнительных колец

наносите на них технический вазелин.

• Повторное использование снятых

исполнительных колец не допускается.

Установите уплотнительные кольца (большое и
малое) на входной вал.

Последовательность разборки



<<A>>

>>Е<<

1.

Пружинящее стопорное кольцо

<<B>>

>>D<<

2.

Эпициклическое колесо

<<C>>

>>C<<

3.

Пружинящее стопорное кольцо

<<D>>

>>B<<

4.

Пружинящее стопорное кольцо

<<Е>>

>>A<<

5.

Уплотнительное кольцо (малое)

<<Е>>

>>A<<

6.

Уплотнительное кольцо (большое)

7.

Первичный вал

8.

Фрикцион переднего хода в сборе

AK502292

AK502293

AK502294

AK502296

AK502776

AK701412

AK502776

AK701412

ФРИКЦИОН ПЕРЕДНЕГО ХОДА

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-51

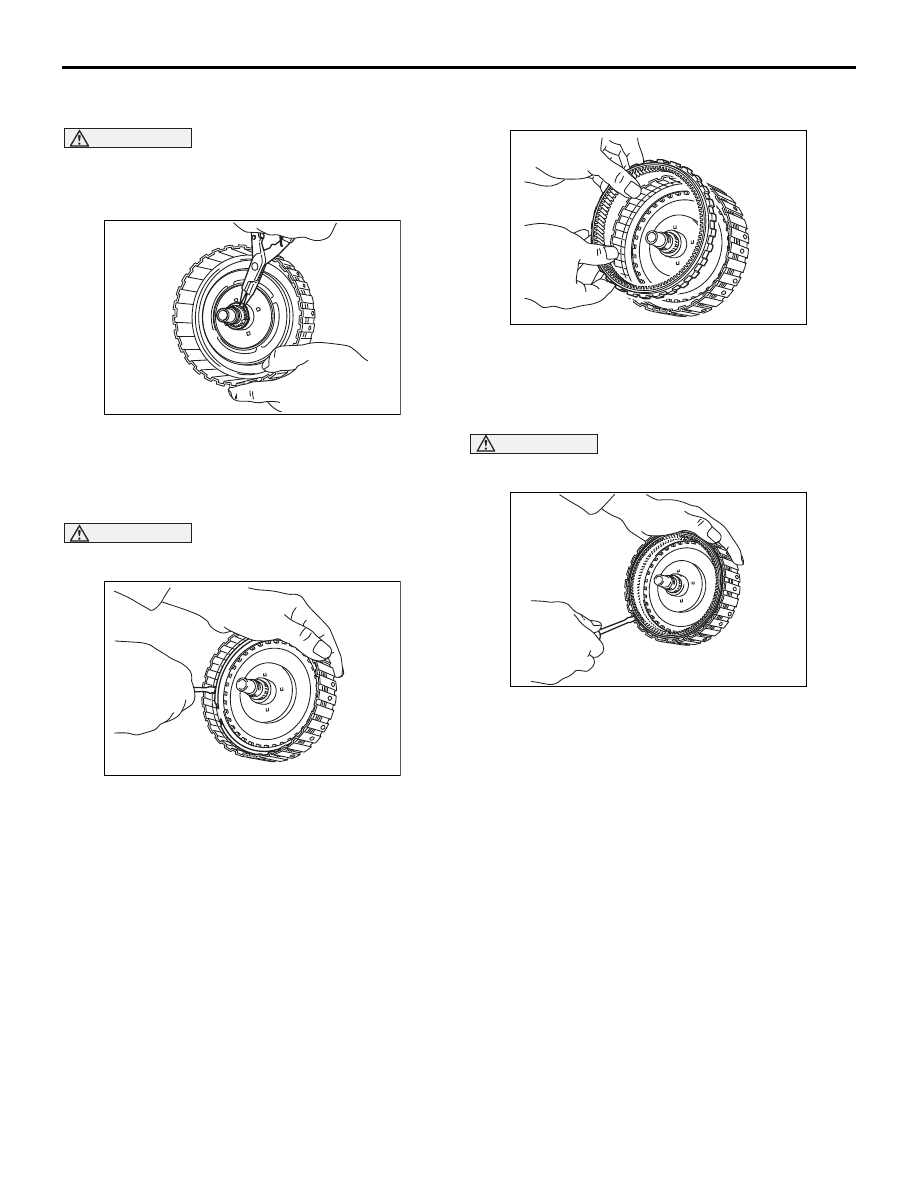

>>B<< УСТАНОВКА ПРУЖИНЯЩЕГО
СТОПОРНОГО КОЛЬЦА

ВНИМАНИЕ

• Не слишком сильно разжимайте стопорное

кольцо, чтобы не деформировать его.

• Повторное использование снятого

стопорного кольца не допускается.

Установите входной вал на корзину фрикциона
переднего хода и зафиксируйте стопорным кольцом.

>>C<< УСТАНОВКА СТОПОРНОГО
КОЛЬЦА

ВНИМАНИЕ

Повторное использование снятого стопорного
кольца не допускается.

Установите стопорное кольцо на корзину фрикциона
переднего хода.

>>D<< УСТАНОВКА ЭПИЦИКЛИЧЕСКОГО
КОЛЕСА

Установите эпициклическое колесо на корзину
фрикциона переднего хода.

>>E<< УСТАНОВКА СТОПОРНОГО
КОЛЬЦА

ВНИМАНИЕ

Повторное использование снятого стопорного
кольца не допускается.

Установите стопорное кольцо на корзину фрикциона
переднего хода.

ПРОВЕРКА

M1233200200062

ФРИКЦИОН ПЕРЕДНЕГО ХОДА В СБОРЕ

Проверьте отсутствие повреждений, деформаций
или признаков подгорания и замените фрикцион
переднего хода в сборе при обнаружении признаков
неисправности.

ВХОДНОЙ ВАЛ И ЭПИЦИКЛИЧЕСКОЕ
КОЛЕСО

Проверьте отсутствие повреждений или
деформаций и замените при обнаружении любых
дефектов.

AK502296

AK502294

AK502293

AK502292

ШЕСТЕРЯ ПОНИЖАЮЩЕЙ ПЕРЕДАЧИ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-52

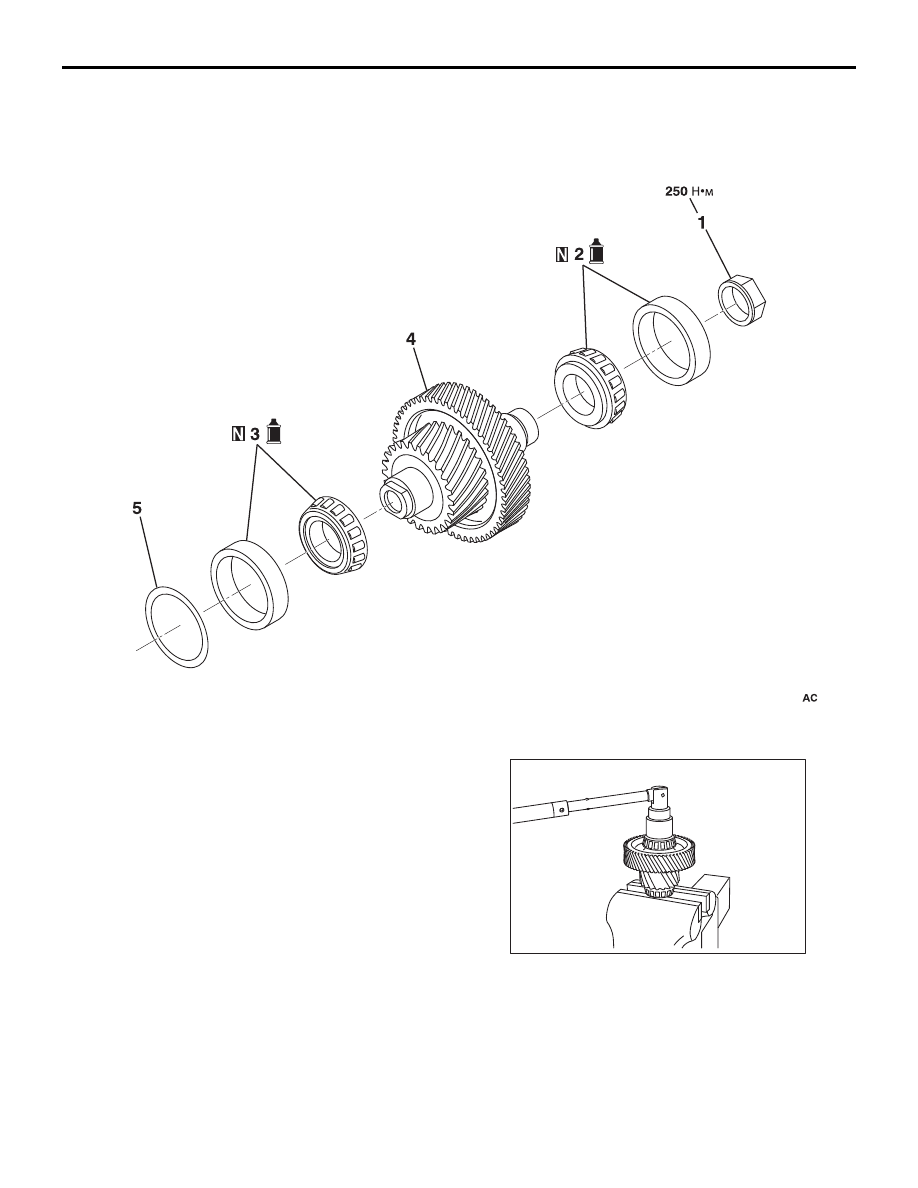

ШЕСТЕРЯ ПОНИЖАЮЩЕЙ ПЕРЕДАЧИ

РАЗБОРКА И СБОРКА

M1233200600208

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ
<<A>> СНЯТИЕ ГАЙКИ

Снимите гайку шестерни понижающей передачи.

AK502978

Последовательность
разборки



<<A>>

>>C<<

1.

Гайка

<<B>>

>>B<<

2.

Подшипник шестерни
понижающей передачи

<<C>>

>>A<<

3.

Подшипник шестерни
понижающей передачи

4.

Шестерня понижающей
передачи в сборе

5.

Регулировочная прокладка

AK502979

ШЕСТЕРЯ ПОНИЖАЮЩЕЙ ПЕРЕДАЧИ

ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ

23В

-53

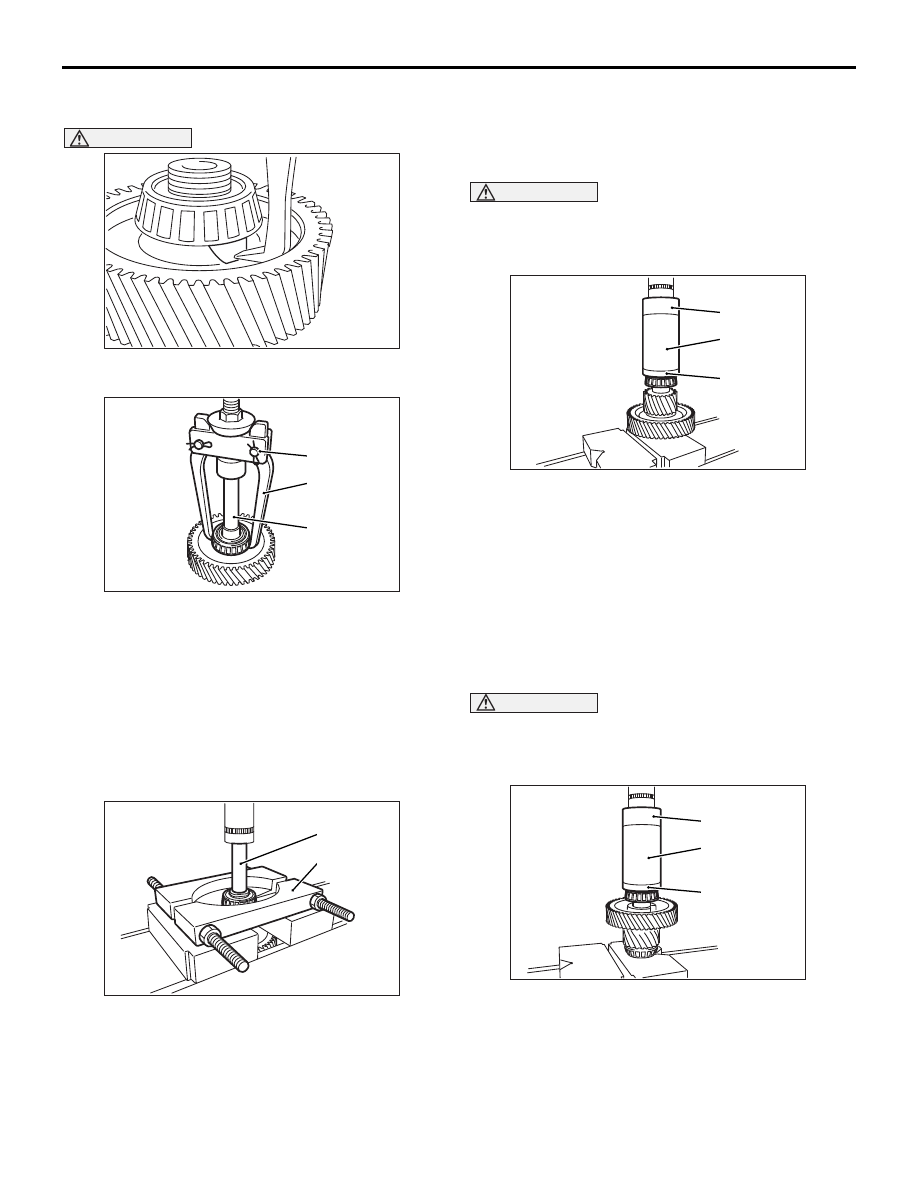

<<B>> СНЯТИЕ ПОДШИПНИКА
ШЕСТЕРНИ ПОНИЖАЮЩЕЙ ПЕРЕДАЧИ

ВНИМАНИЕ

Разместите зубцы специального инструмента,
как показано на рисунке.

Воспользовавшись специальным инструментом,
снимите внутреннюю обойму подшипника шестерни
понижающей передачи (со стороны картера
гидротрансформатора) с шестерни понижающей
передачи.

• Съемник подшипников (MB990810)

• Оправка для нижнего рычага (MB990947)

• Крюк (MD999566)

<<С>> СНЯТИЕ ПОДШИПНИКА
ШЕСТЕРНИ ПОНИЖАЮЩЕЙ ПЕРЕДАЧИ

Воспользовавшись специальным инструментом,
снимите наружную обойму подшипника шестерни
понижающей передачи (со стороны картера
трансмиссии) с шестерни понижающей передачи.

• Оправка для установки подушки нижней опоры

(MB990984)

• Съемник подшипников (MD998917)

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< УСТАНОВКА ПОДШИПНИКА
ШЕСТЕРНИ ПОНИЖАЮЩЕЙ
ПЕРЕДАЧИ

ВНИМАНИЕ

• Повторное использование снятой внутренней

обоймы не допускается.

• Заменяйте внутреннюю обойму совместно с

наружной.

Воспользовавшись специальным инструментом,
установите внутреннюю обойму подшипника
шестерни понижающей передачи (со стороны
картера трансмиссии) на шестерню понижающей
передачи.

• Насадка (MD998812)

• Приспособление100 для установки деталей

(MD998813)

• Оправка (MD998819)

>>B<< УСТАНОВКА ПОДШИПНИКА
ШЕСТЕРНИ ПОНИЖАЮЩЕЙ ПЕРЕДАЧИ

ВНИМАНИЕ

• Повторное использование снятой внутренней

обоймы не допускается.

• Заменяйте внутреннюю обойму совместно с

наружной.

Воспользовавшись специальным инструментом,
установите внутреннюю обойму подшипника
шестерни понижающей передачи (со стороны
картера гидротрансформатора) на шестерню
понижающей передачи.

• Насадка (MD998812)

• Приспособление100 для установки деталей

(MD998813)

• Оправка (MD998819)

AK502980

AK502839AC

MB990810

MD999566

MB990947

AK502841AC

MB990984

MD998917

AK502842AC

MD998812

MD998813

MD998819

AK502840AC

MD998812

MD998813

MD998819
