ТРАНСМИССИЯ
ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ
23В
-46
• Приспособление для установки уплотнительных
манжет (MB992206)
• Рукоятка (MB992075)
ВНИМАНИЕ
• Полностью очистите поверхность под
нанесение прокладки FIPG, так как наличие
масла, влаги или остатков старой прокладки
ухудшает адгезию новой прокладки к
уплотняемым поверхностям.
Не дотрагивайтесь до очищенной
поверхности.
• Убедитесь, что начальная и конечная точка
нанесения прокладки расположены
приблизительно посредине между болтами.

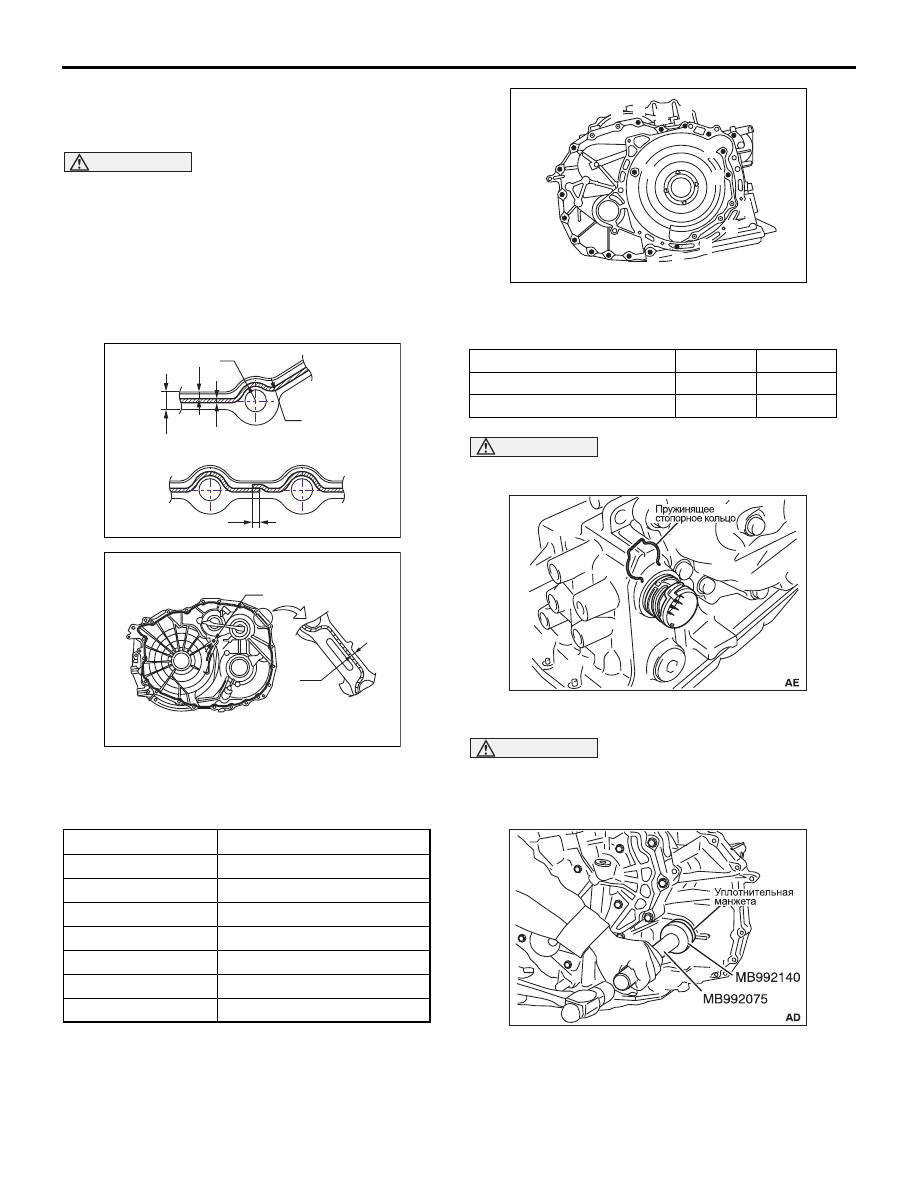

57.Нанесите жидкую прокладку на поверхность
картера трансмиссии, сопрягаемую с картером
гидротрансформатора следующим образом.
Рекомендуемый герметик: Loctite 509
58.Установите картер гидротрансформатора на
картер трансмиссии и затяните болт крепления
установленным моментом 45 Н
⋅м.
ВНИМАНИЕ
Повторное использование снятого стопорного
кольца не допускается.
59.Установите стопорное кольцо на корпус разъема.
ВНИМАНИЕ
• Повторное использование снятой
уплотнительной манжеты не допускается.
• Нанесите рабочую жидкость CVT на
устанавливаемую уплотнительную манжету.
60.Воспользовавшись специальным инструментом,
установите уплотнительную манжету в картер
трансмиссии.
• Приспособление для установки уплотнительных
манжет (MB992140)
• Рукоятка (MB992075)
L1
9 мм
L2
5 мм
L3
φ 1,5 мм
L4
R 8,5 мм
L5
R5
− 8 мм
L6
3
− 5 мм
L7
φ 17 мм
L8
3,5 мм
AK502283AC
L6
L1
L2
L4
L5
L3
AK502284AC
L7
L8
Обозначение болта
A
B
Длина стержня болта, мм
30
35
Количество
18
5
AK502200
A
A
A
A
A
A
A
A
A
A
B
AC
B
B
B
B
A
A
A
A
A
A
A
A
AK502197
AK502285
