ТРАНСМИССИЯ
ОПИСАНИЕ БЕССТУПЕЧАТОЙ (ВАРИАТОРНОЙ) ТРАНСМИССИИ
23В
-38

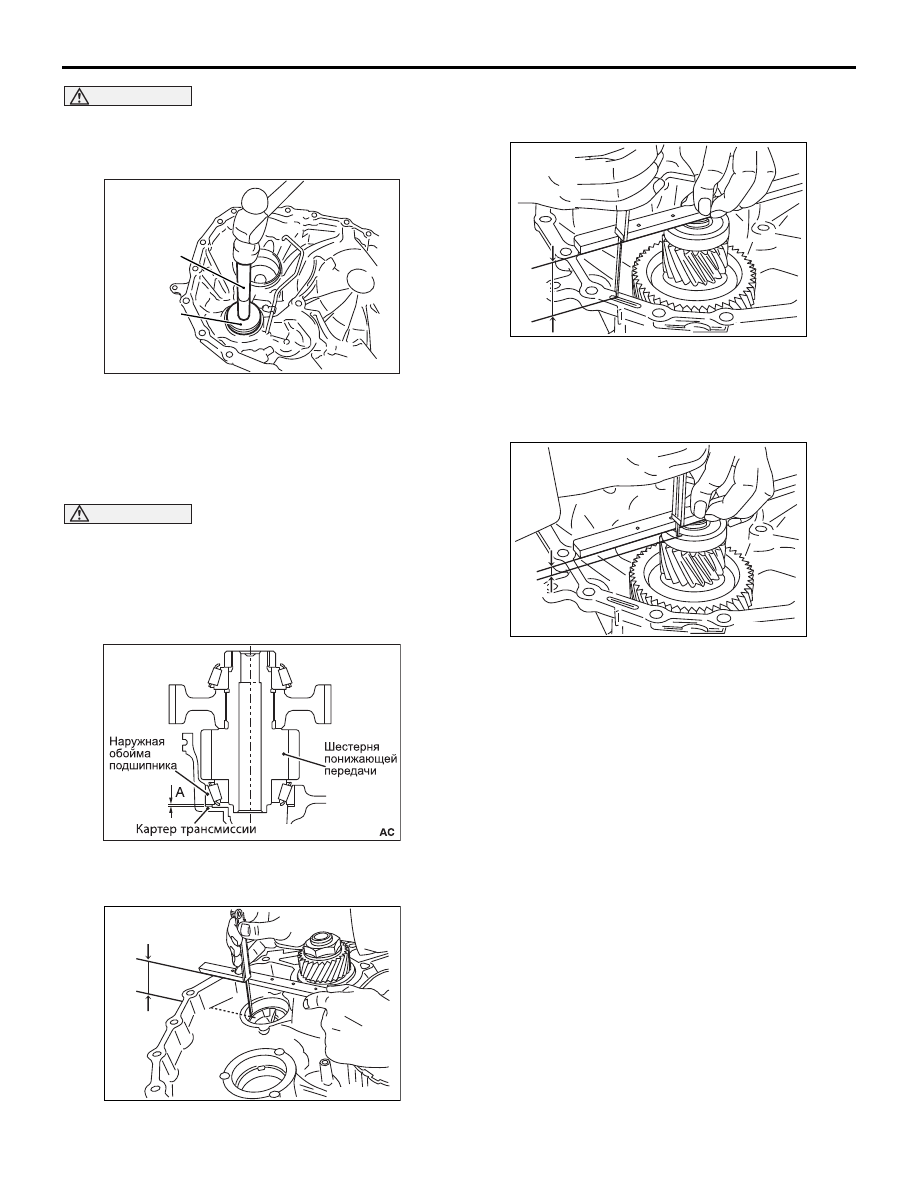

22.Измерьте предварительный натяг А в
подшипниках ведомой шестерни главной
передачи следующим образом.
(1) Измерьте расстояние М3 от кромки картера
трансмиссии до установочной поверхности
регулировочной прокладки.
(2) Установите ведомую шестерню главной пере
дачи в сборе на картер гидротрансформатора
и измерьте расстояние М4 от корпуса диффе
ренциала до кромки картера гидротрансфор
матора.
(3) Установите наружную обойму подшипника
ведомой шестерни главной передачи и
измерьте расстояние М5 от корпуса
дифференциала до наружной обоймы
подшипника ведомой шестерни главной
передачи.
(4) Воспользовавшись следующим выражением,
вычислите расстояние М6 от кромки картера
гидротрансформатора до наружной обоймы
подшипника ведомой шестерни главной
передачи.
M6 = M4 M5
(5) Воспользовавшись следующим выражением,
определите толщину регулировочной
прокладки.
Толщина регулировочной прокладки = M3
M6 + предварительный натяг
Номинальное значение: 0.17 0,23 мм
(Для предварительного натяга подшипников
ведомой шестерни главной передачи)
ВНИМАНИЕ
Повторное использование регулировочной
прокладки не допускается.
23.Установите выбранную регулировочную
прокладку в картер трансмиссии. Для выбора
регулировочной прокладки обратитесь к разделу
«ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И
КОНТРОЛЯ».
ВНИМАНИЕ
• Повторное использование снятой наружной
обоймы не допускается.
• Заменяйте наружную обойму совместно со
внутренней.
24.Воспользовавшись специальным инструментом
(приспособление для установки втулки вала
MB990780), установите наружную обойму
подшипника ведомой шестерни главной передачи
в картер трансмиссии.
AK502264 AC
M3
AK502265
M4
AC
AK502266
M5
AC
AK502239
AK502846AC
MB990780
