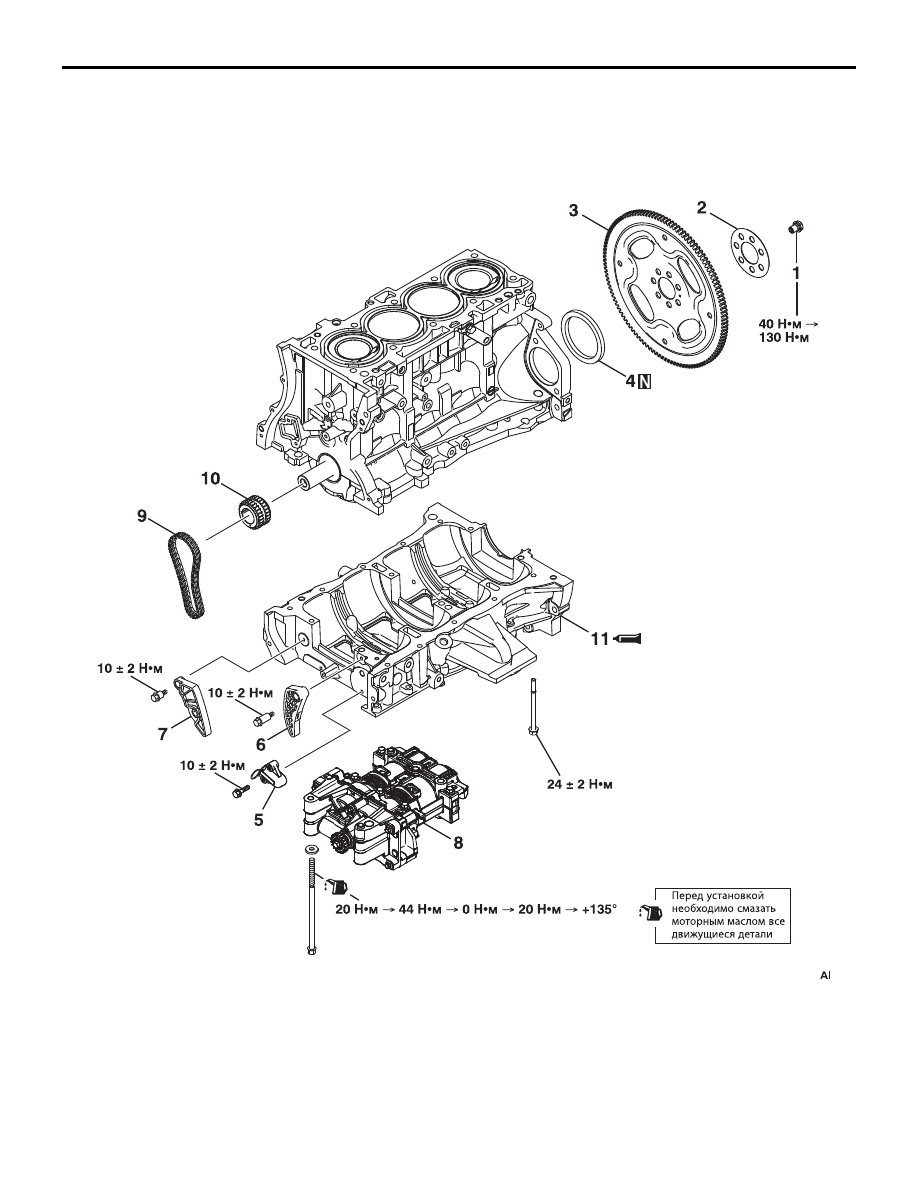

ЦЕПЬ ПРИВОДА МАСЛЯНОГО НАСОСА <4B11> РАЗБОРКА И СБОРКА ДВИГАТЕЛЯ 11B -45 3. Нанесите валик герметика диаметром

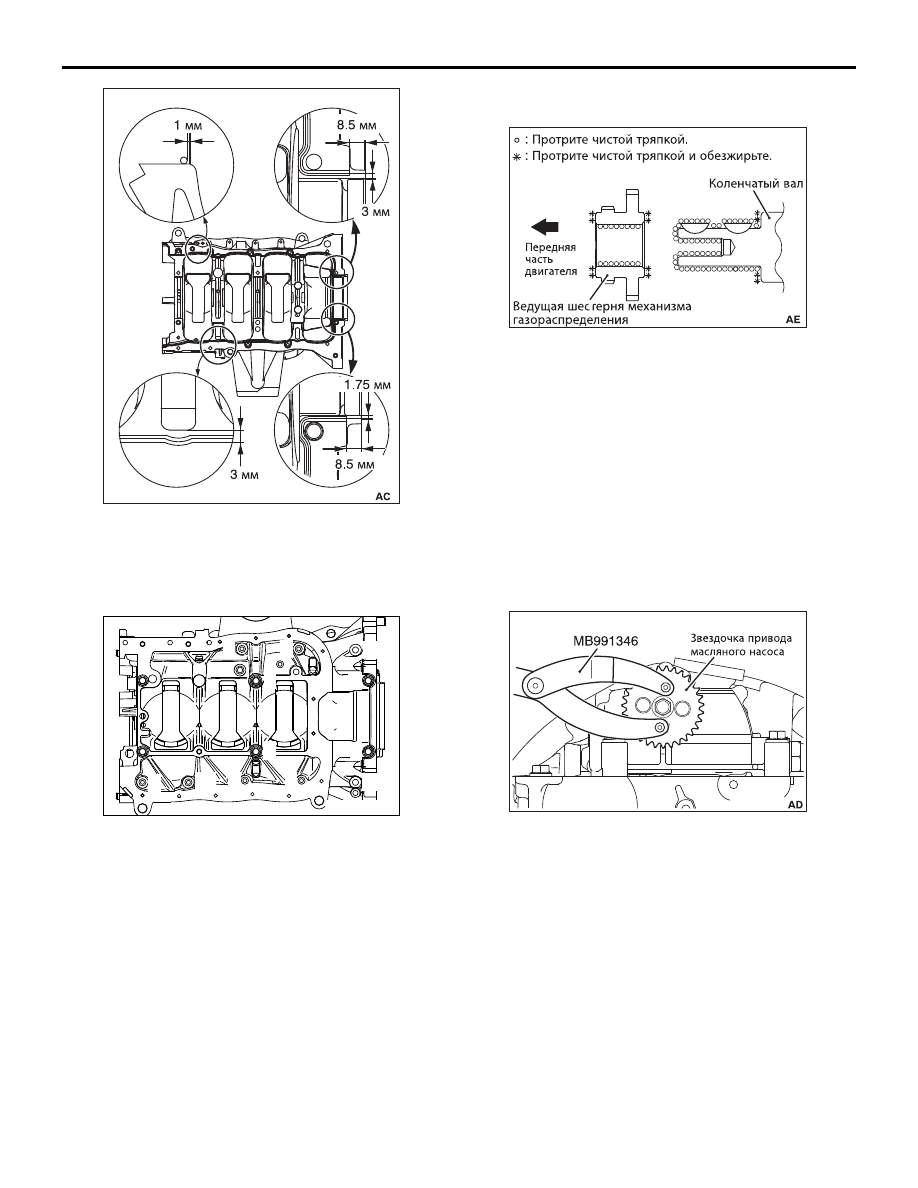

∅ 2,5 ± 0,5 мм на показанные на рисунке поверхности нижней проставки. Рекомендуемый герметик: ThreeBond 1217G или аналогичный 4. Затяните болты крепления нижней проставки заданным моментом 24 ± 2 Н ⋅м в показанном на рисунке порядке. >>B<< УСТАНОВКА ЗВЕЗДОЧКИ 1. Удалите тряпкой загрязнения на коленчатом валу и его звездочке, после чего удалите масло с ПРИМЕЧАНИЕ: Удаление масла предотвращает 2. Установите поршень 1Yго цилиндра в положение ВМТ хода сжатия. 3. Установите звездочку на коленчатый вал. >>C<< УСТАНОВКА ЗВЕЗДОЧКИ / ЦЕПИ 1. Установите поршень 1Yго цилиндра в положение ВМТ хода сжатия. 2. При помощи специального инструмента (MB991346) установите звездочку на корпус 3. Установите цепь на звездочку коленчатого вала. насоса. AK502868 AKB00722AC 1 3 6 2 4 5 7 9 10 8 11 12 AK603521 AK703732 |
