ГОЛОВКА ЦИЛИНДРОВ И КЛАПАНЫ

РАЗБОРКА И СБОРКА ДВИГАТЕЛЯ

11B

-37

ГОЛОВКА ЦИЛИНДРОВ И КЛАПАНЫ

СНЯТИЕ И УСТАНОВКА

M1113006903463

AK703803

Последовательность операций



по снятию деталей

>>D<< 1. Болт крепления головки цилиндров
>>D<< 2. Шайба болта крепления головки

цилиндров

>>D<< 3. Болт крепления головки цилиндров в

сборе с шайбой

>>C<< 4. Головка цилиндров в сборе
>>C<< 5. Прокладка головки цилиндров

6.

Фильтр масляного управляющего
клапана (ОCV)

<<A>> >>B<< 7. Сухарь

8.

Тарелка клапанной пружины

9.

Клапанная пружина

10. Впускной клапан

<<A>> >>B<< 11. Сухарь

12. Тарелка клапанной пружины
13. Клапанная пружина
14. Выпускной клапан

<<B>> >>A<< 15. Маслосъёмный колпачок
<<B>> >>A<< 16. Маслосъёмный колпачок

17. Направляющая втулка впускного клапана
18. Направляющая втулка выпускного

клапана

19. Седло впускного клапана
20. Седло выпускного клапана
21. Головка цилиндров.

Последовательность операций



по снятию деталей

ГОЛОВКА ЦИЛИНДРОВ И КЛАПАНЫ

РАЗБОРКА И СБОРКА ДВИГАТЕЛЯ

11B

-38

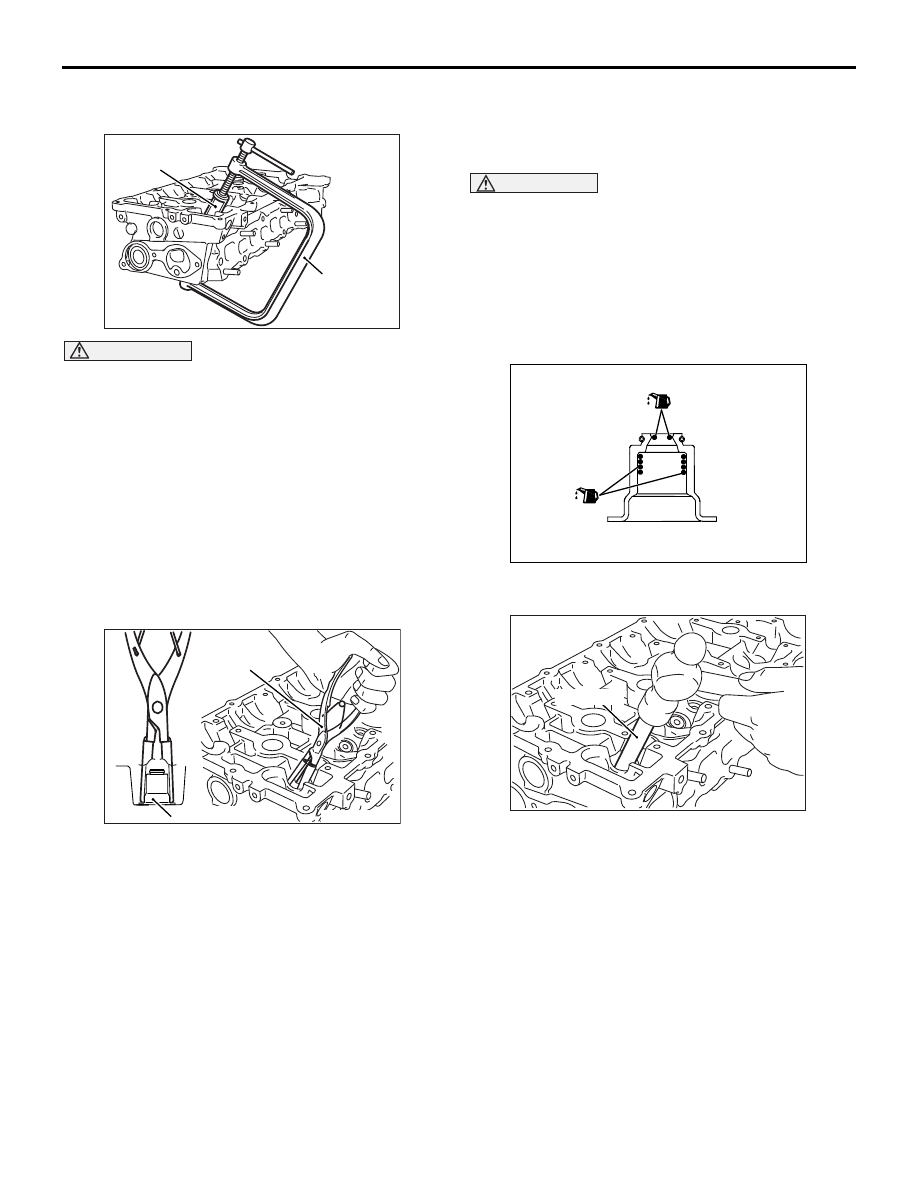

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<А>> СНЯТИЕ СУХАРЕЙ КЛАПАНОВ

ВНИМАНИЕ

Будьте осторожны, не допускайте соприкосно
вения держателя С сухарей со стенкой отверс
тия под толкатель, чтобы не повредить его.
Для сжатия пружины клапана и снятия сухарей
используйте специальный инструмент.

• Приспособление для сжатия пружины клапана

(MD998735)

• Держатель С сухарей (MB992089)

ПРИМЕЧАНИЕ: Поместите снятые детали, такие как
клапаны и пружины, в пронумерованные ячейки для
хранения, чтобы при последующей сборке они были
установлены на свои первоначальные места

<<В>> СНЯТИЕ МАСЛОСЪЁМНЫХ
КОЛПАЧКОВ

При помощи специального инструмента (MB992085)
(щипцов для маслосъемных колпачков) плотно
сожмите основание (участок с большим диаметром)
маслосъемного колпачка и, поворачивая его влево и
вправо, снимите колпачок.

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ

>>A<< УСТАНОВКА МАСЛОСЪЁМНОГО
КОЛПАЧКА

ВНИМАНИЕ

• Маслосъемные колпачки не используются

повторно.

• При сборке не повредите стенку толкателя.

• Для установки маслосъемных колпачков

используйте специальный инструмент.
Нарушения при их установке приведут к течи
масла через направляющие втулки клапанов.

• При отсутствии смазки после установки

маслосъемные колпачки могут
самопроизвольно приподняться вверх.

1. Нанесите тонкий слой моторного масла на новый

маслосъёмный колпачок.

2. Используя специальный инструмент – приспособY

ление для установки маслосъемных колпачков
(MD998737), запрессуйте указанные колпачки на
направляющие втулки клапанов, используя
стержни клапанов в качестве кондуктора.

AK502741AC

MB992089

MD998735

AK502782AC

Valve stem seal

MB992085

AK503378 AD

AK502742AC

MD998737

ГОЛОВКА ЦИЛИНДРОВ И КЛАПАНЫ

РАЗБОРКА И СБОРКА ДВИГАТЕЛЯ

11B

-39

>>B<< УСТАНОВКА СУХАРЕЙ КЛАПАНОВ

Для сжатия пружины клапана и установки сухарей
используйте специальный инструмент.

• Приспособление для сжатия пружины клапана

(MD998735)

• Держатель С сухарей (MB992089)

>>С<< УСТАНОВКА ПРОКЛАДКИ
ГОЛОВКИ ЦИЛИНДРОВ / ГОЛОВКИ
ЦИЛИНДРОВ

1. Полностью удалите остатки герметика на верхней

плоскости блока цилиндров и нижней плоскости
головки цилиндров.

ВНИМАНИЕ

Убедитесь, что после обезжиривания
привалочных поверхностей на них не осталось
следов масла. Не прикасайтесь пальцами рук к
ранее обезжиренным поверхностям, так как
имеющиеся на них следы масла могут привести
к снижению уплотняющей способности
герметика.
2. Обезжирьте указанные на рисунке поверхности.

3. Нанесите, как показано на рисунке, герметик

точками диаметром 2,5 ± 0,5 мм на верхнюю
поверхность блока цилиндров.

Рекомендуемый герметик:

ThreeBond 1217G или аналогичный

4. Установите прокладку головки цилиндров.

ПРИМЕЧАНИЕ: Убедитесь, что центры точек
герметика в показанных на рисунке местах
расположены в направлении к прокладке головки
цилиндров.

5. Нанесите, как показано на рисунке, герметик

точками диаметром 2,5 ± 0,5 мм на верхнюю
поверхность прокладки головки цилиндров.

Рекомендуемый герметик:

ThreeBond 1217G или аналогичный

6. Установите головку цилиндров.

>>D<< УСТАНОВКА БОЛТОВ КРЕПЛЕНИЯ
ГОЛОВКИ ЦИЛИНДРОВ

1. Установите новые болты крепления головки

цилиндров и шайбы в соответствии с
нижеуказанной процедурой.

ПРИМЕЧАНИЕ:  Болты и шайбы крепления головки
цилиндров не допускается использовать
повторно.

2. Нанесите достаточное количество моторного

масла на верхнюю и нижнюю плоскости шайб, а
также на резьбовые части болтов.

3. Установите болты крепления головки цилиндров.

AK502741AC

MB992089

MD998735

AK602902

AK602942

ГОЛОВКА ЦИЛИНДРОВ И КЛАПАНЫ

РАЗБОРКА И СБОРКА ДВИГАТЕЛЯ

11B

-40

ПРИМЕЧАНИЕ: Болты и шайбы головки цилиндров
отличаются от болтов и шайб на стороне головки,
примыкающей к цепному приводу механизма
газораспределения.

4. Затяните болты крепления головки цилиндров в

несколько приемов заданным моментом



35 ± 2 Н

⋅м в соответствии с указанным порядком.

5. Нанесите краской метки на головки всех болтов

головки цилиндров и головку цилиндров.

ВНИМАНИЕ

• Если угол затяжки болтов будет меньше

заданного, необходимая степень уплотнения
соединения не будет достигнута.

• Если угол затяжки болтов будет больше

заданного, необходимо вывернуть болты и
повторить процедуру установки головки
цилиндров с ее начального этапа.

6. Доверните болты головки цилиндров на 90

° в

указанном порядке.
Доверните болты еще на 90

° и убедитесь, что

выполненные краской метки на болтах головки
цилиндров находятся на одной линии вдоль
головки цилиндров.

ПРОВЕРКА

M1113007003106

ГОЛОВКА ЦИЛИНДРОВ

1. Перед очисткой убедитесь, что рубашка системы

охлаждения головки цилиндров и клапаны
герметичны, а на головке цилиндров не имеется
следов видимых повреждений.

2. Полностью удалите остатки масла, окалины,

герметика, нагара и т.п. После очистки масляных
каналов продуйте их воздухом, чтобы убедиться в
отсутствии их засорения.

ВНИМАНИЕ

Предельный суммарный слой снимаемого при
фрезеровке металла не должен превышать 0,2
мм вместе со слоем металла, снимаемого с
поверхности подготавливаемого к сборке блока
цилиндров.
3. Для оценки величины неплосткостности нижней

поверхности головки цилиндров используйте
поверочную линейку и набор плоских щупов. Если
величина неплосткостности превышает
допустимое значение, отфрезеруйте поверхность
головки цилиндров.

Неплосткостность нижней поверхности

головки цилиндров

Контрольная величина: В пределах 0,05 мм
Предельное значение: 0.2 мм
Максимальный припуск на шлифовку: 0,2 мм

Высота головки цилиндров: 128,5 мм

КЛАПАНЫ

1. Прошлифуйте седло клапана, если поясок

контакта с клапаном слишком узкий, его ширина
неодинакова или он поврежден.

2. Измерьте припуск на шлифовку фаски (высоту

цилиндрической части головки клапана).
Если предельное значение превышено, замените
клапан.

Контрольная величина:

Впуск 1,022 мм
Выпуск 1,094 мм

Предельное значение:

Впуск 0,522 мм
Выпуск 0,594 мм

AK502392

AK502523

AK502740

AK305408
