ЦЕПЬ ПРИВОДА УРАВНОВЕШИВАЮЩИХ ВАЛОВ <4B12>

РАЗБОРКА И СБОРКА ДВИГАТЕЛЯ

11B

-49

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ

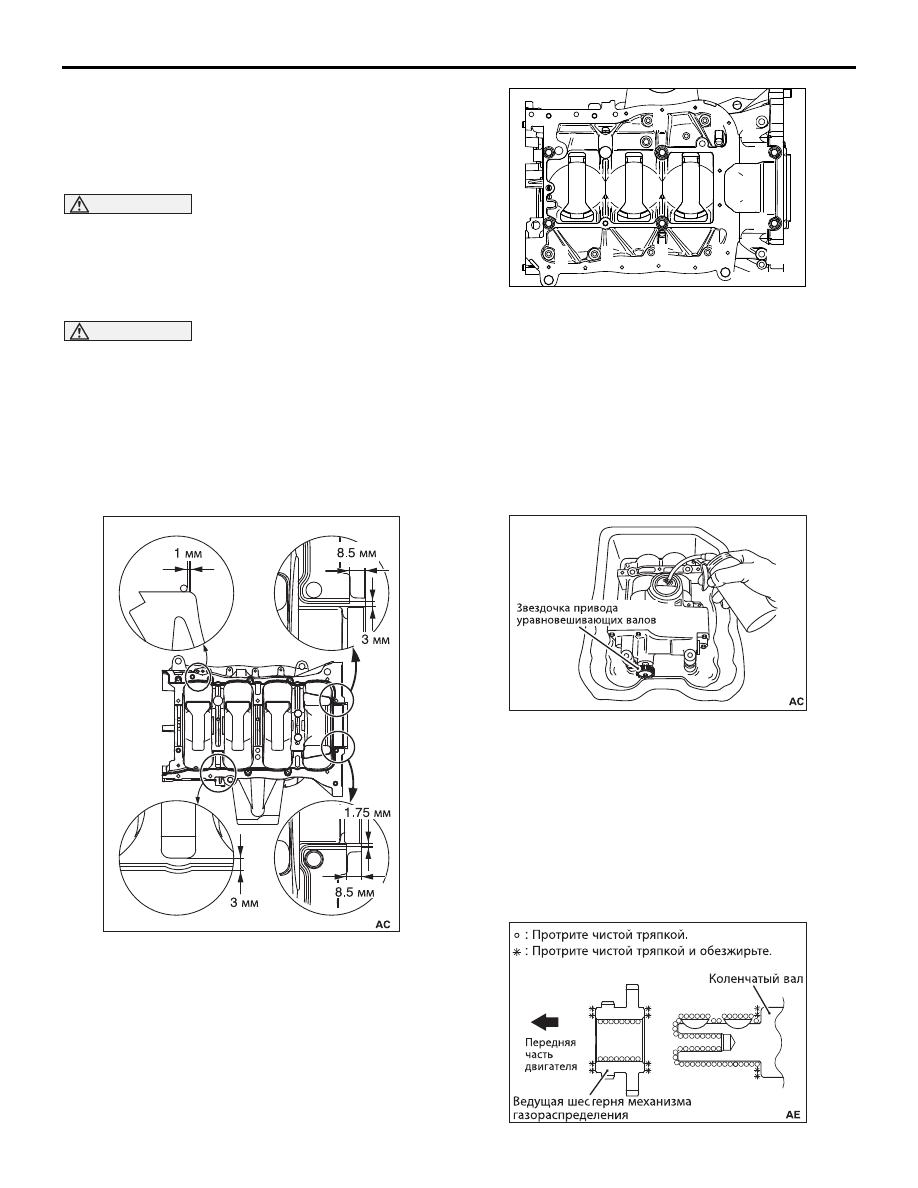

>>A<< УСТАНОВКА НИЖНЕЙ ПРОСТАВКИ
(УСИЛИТЕЛЯ ЖЕСТКОСТИ) БЛОКА
ЦИЛИНДРОВ

ВНИМАНИЕ

Убедитесь, что из крепежных отверстий удалены
остатки герметика.
1. Полностью удалите остатки старого герметика с

привалочных поверхностей блока цилиндров и
нижней проставки (усилителя жесткости) блока
цилиндров.

ВНИМАНИЕ

Убедитесь, что после обезжиривания привалоч
ных поверхностей на них не осталось следов
масла. Не прикасайтесь пальцами рук к ранее
обезжиренным поверхностям, так как имеющие
ся на них следы масла могут привести к сниже
нию уплотняющей способности герметика.
2. Обезжирьте поверхности, предназначенные для

нанесения герметика («жидкой прокладки»), а
также стык между блоком цилиндров и его нижней
проставки (усилителя жесткости).

3. Нанесите валик герметика диаметром





∅ 2,5 ± 0,5 мм на показанные на рисунке

поверхности нижней проставки.

Рекомендуемый герметик:

ThreeBond 1217G или аналогичный

4. Затяните болты крепления нижней проставки

заданным моментом 24 ± 2 Н

⋅м в показанном на

рисунке порядке.

>>B<< УСТАНОВКА ЗВЕЗДОЧКИ
КОЛЕНЧАТОГО ВАЛА / ЦЕПИ ПРИВОДА
УРАВНОВЕШИВАЮЩИХ ВАЛОВ /
МОДУЛЯ УРАВНОВЕШИВАЮЩИХ ВАЛОВ

При установке нового модуля уравновешивающих
валов, смажьте масляный насос и подшипники уравY
новешивающих валов в модуле уравновешивающих
валов, выполнив нижеописанные процедуры.

a.Очистите внутреннюю полость снятого масляного

поддона. Осторожно поместите модуль уравноY
вешивающих валов в масляный поддон, располоY
жив его маслозаборным отверстием вверх.

b.Залейте моторное масло в поддон в таком

количестве, чтобы модуль уравновешивающих
валов был погружен в масло на 2/3.

c.Кроме того, залейте 50 куб.см. моторного масла в

маслозаборное отверстие.

d.Проверните по часовой стрелке не менее чем на



4 оборота звездочку привода уравновешивающих
валов, чтобы масло проникло к их подшипникам.

AK502868

AKB00722AB

1

3

6

2

4

5

7

9

8

10

AK503559

AK603521

ЦЕПЬ ПРИВОДА УРАВНОВЕШИВАЮЩИХ ВАЛОВ <4B12>

РАЗБОРКА И СБОРКА ДВИГАТЕЛЯ

11B

-50

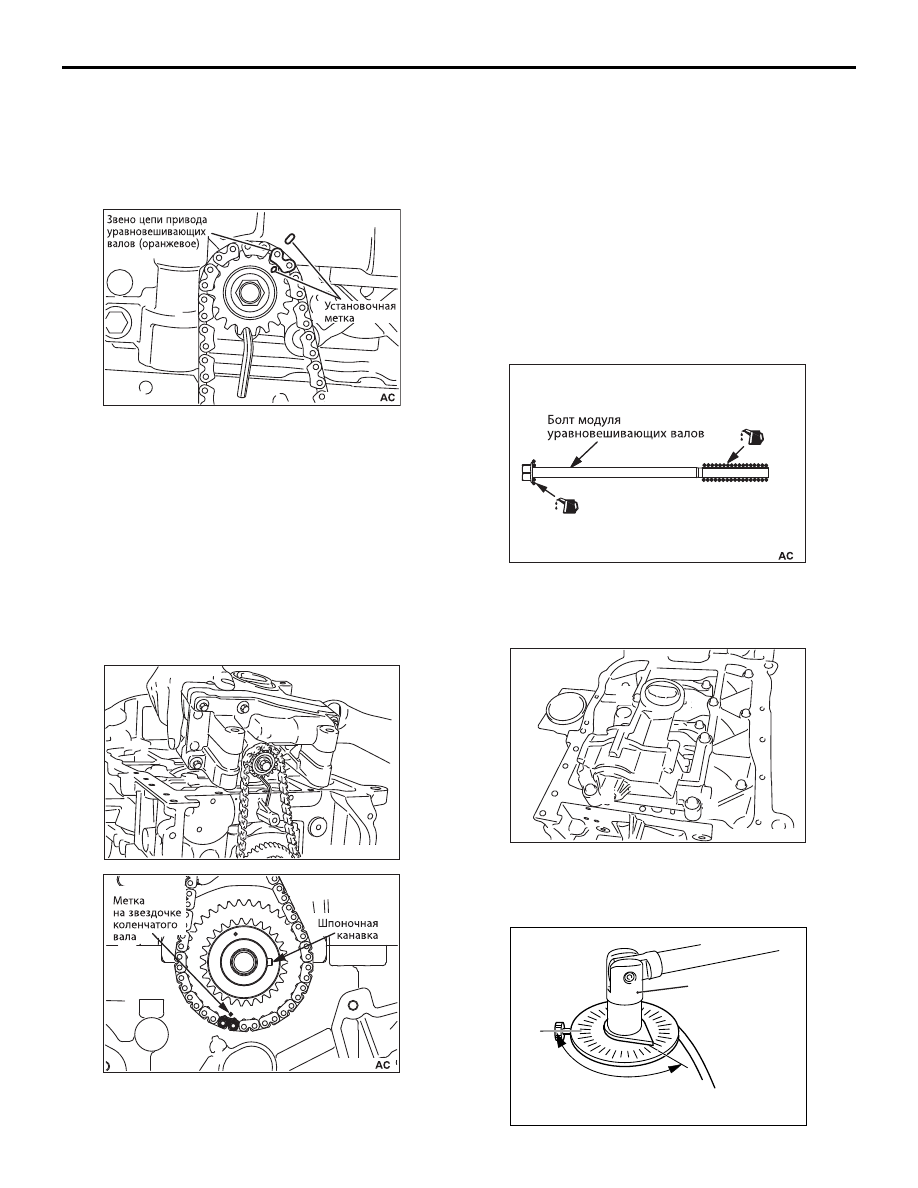

1. Удалите тряпкой загрязнения на коленчатом валу

и его звездочке, после чего удалите масло с
показанных на рисунке поверхностей.

ПРИМЕЧАНИЕ: Удаление масла предотвращает
падение коэффициента трения на
запрессовываемых деталях, вызываемое его
адгезией.

2. Совместите установочную метку на звездочке

привода уравновешивающих валов с меткой на
модуле уравновешивающих валов.

3. Вставьте, как это показано на рисунке,

шестигранный ключ (3 мм) в зубья звездочки
привода уравновешивающих валов, чтобы не
допустить изменения ее положения.

4. Наденьте цепь привода уравновешивающих

валов, совместив окрашенное звено цепи
(оранжевое) с меткой на звездочке.

5. Установите звездочку на коленчатый вал.

ПРИМЕЧАНИЕ: Не устанавливайте звездочку на
коленчатом валу в ее нормальное положение.
Наденьте ее только на носок коленчатого вала.

6. Наклонив модуль уравновешивающих валов, совY

местите другое окрашенное звено цепи (синее) с
меткой на звездочке коленчатого вала, полностью
надев цепь.  Осторожно надавите на звездочку
коленчатого вала и установите ее канавкой на
шпонку коленчатого вала. Затем установите на
нижней проставке (усилителе жесткости) блока
цилиндров модуль уравновешивающих валов.

ПРИМЕЧАНИЕ: . Убедитесь, что модуль уравнове2
шивающих валов полностью вошел в контакт с
нижней проставкой (усилителем жесткости) бло2
ка цилиндров.

ПРИМЕЧАНИЕ: . Убедитесь, что шпонка на колен2
чатом валу совмещена с привалочными поверх2
ностями блока цилиндров и его нижней
проставки, как это показано на рисунке.

7. Нанесите минимальное, однако достаточное

количество моторного масла на резьбовые части
болтов крепления модуля уравновешивающих
валов.

8. Затяните болты заданным моментом 20 Н

⋅м в

соответствии с указанным на рисунке порядком,
затем повторно затяните их моментом 44 Н

⋅м,

после чего полностью отверните.

AK502753

AK502754

AK503334

AK503386

AK502804

1

2

3

4

AC

AK503158AC

 135˚

MB991614

ЦЕПЬ ПРИВОДА УРАВНОВЕШИВАЮЩИХ ВАЛОВ <4B12>

РАЗБОРКА И СБОРКА ДВИГАТЕЛЯ

11B

-51

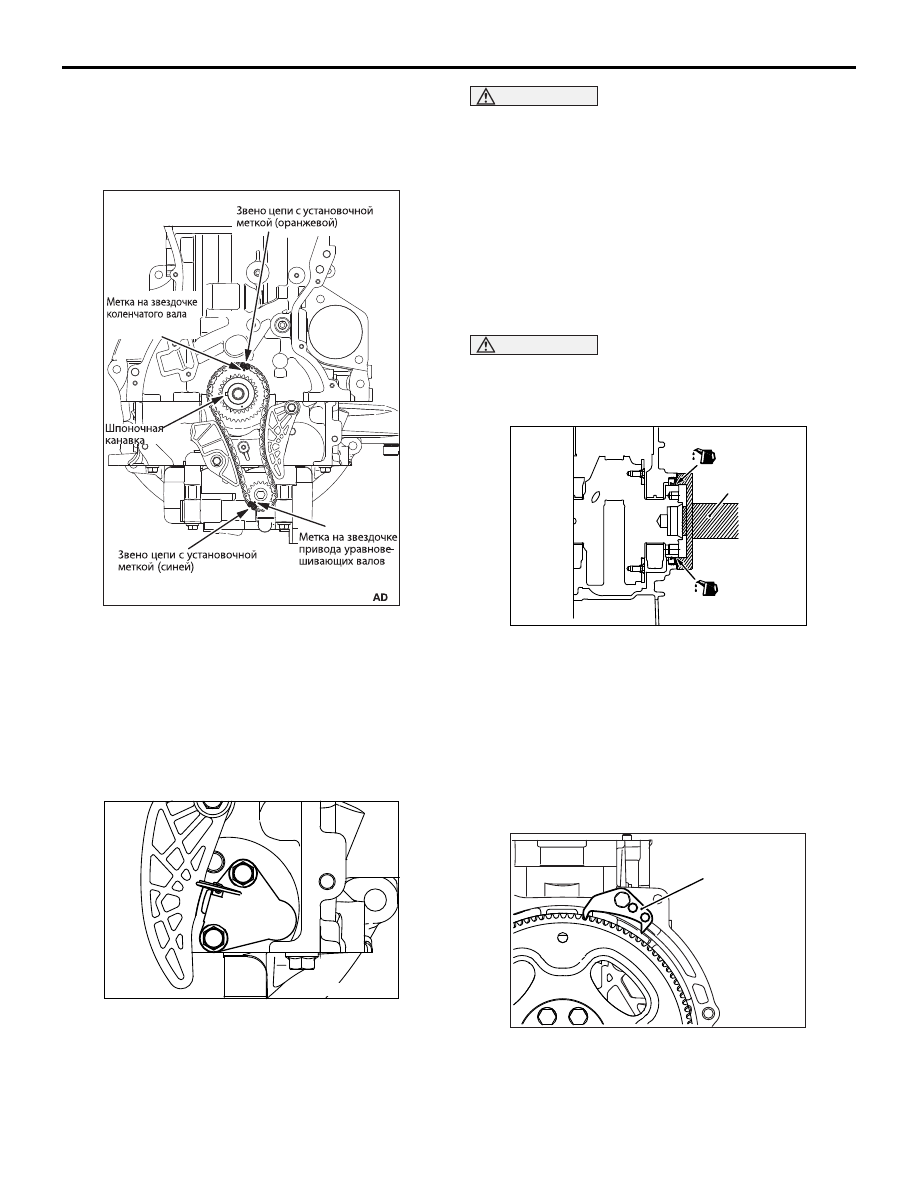

9. Затем повторно затяните болты заданным

моментом 20 Н

⋅м, после чего при помощи

специального инструмента (углового воротка
MB991614) доверните их на угол 135

°.

10.Выньте шестигранный ключ из зубьев звездочки

привода уравновешивающих валов.

11.Убедитесь, что, как это показано на рисунке,

положения всех установочных меток
соответствуют друг другу.

12.Установите рычаг натяжителя цепи привода

уравновешивающих валов и успокоитель
указанной цепи.

>>C<< УСТАНОВКА НАТЯЖИТЕЛЯ ЦЕПИ
ПРИВОДА УРАВНОВЕШИВАЮЩИХ
ВАЛОВ

1. Установите натяжитель цепи на нижнюю

проставку (усилитель жесткости) блока
цилиндров.

ВНИМАНИЕ

Чтобы предотвратить возможность выброса
плунжера натяжителя цепи, устанавливайте его
после установки рычага натяжителя и
успокоителя цепи.
2. Удалите из натяжителя цепи жесткую проволоку

(типа струны от пианино или подобную ей)
диаметром f1,5 мм или шестигранный ключ



(1,5 мм). При этом плунжер натяжителя цепи
привода уравновешивающих валов нажимает на
рычаг и обеспечивает необходимое натяжение
указанной цепи.

>>D<< УСТАНОВКА ЗАДНЕГО САЛЬНИКА

ВНИМАНИЕ

Для предотвращения выпадения сальника, не
наносите масло на его наружную поверхность, а
также на посадочное отверстие под сальник в
блоке цилиндров.

После нанесения небольшого количества моторного
масла на уплотняющую кромку сальника, при
помощи специального инструмента (MD998718)
запрессуйте задний сальник.

>>Е<< УСТАНОВКА БОЛТОВ КРЕПЛЕНИЯ
ВЕДУЩЕГО ДИСКА

1. Удалите остатки старого герметика и масло в

резьбовых отверстиях коленчатого вала и с
резьбовых частей болтов крепления ведущего
диска.

2. Для фиксации ведущего диска используйте

специальный инструмент Y стопор маховика
MB991883.

AK502923

AK502940

AK502871AC

MD998718

AK503335

AC

MB991883

ЦЕПЬ ПРИВОДА УРАВНОВЕШИВАЮЩИХ ВАЛОВ <4B12>

РАЗБОРКА И СБОРКА ДВИГАТЕЛЯ

11B

-52

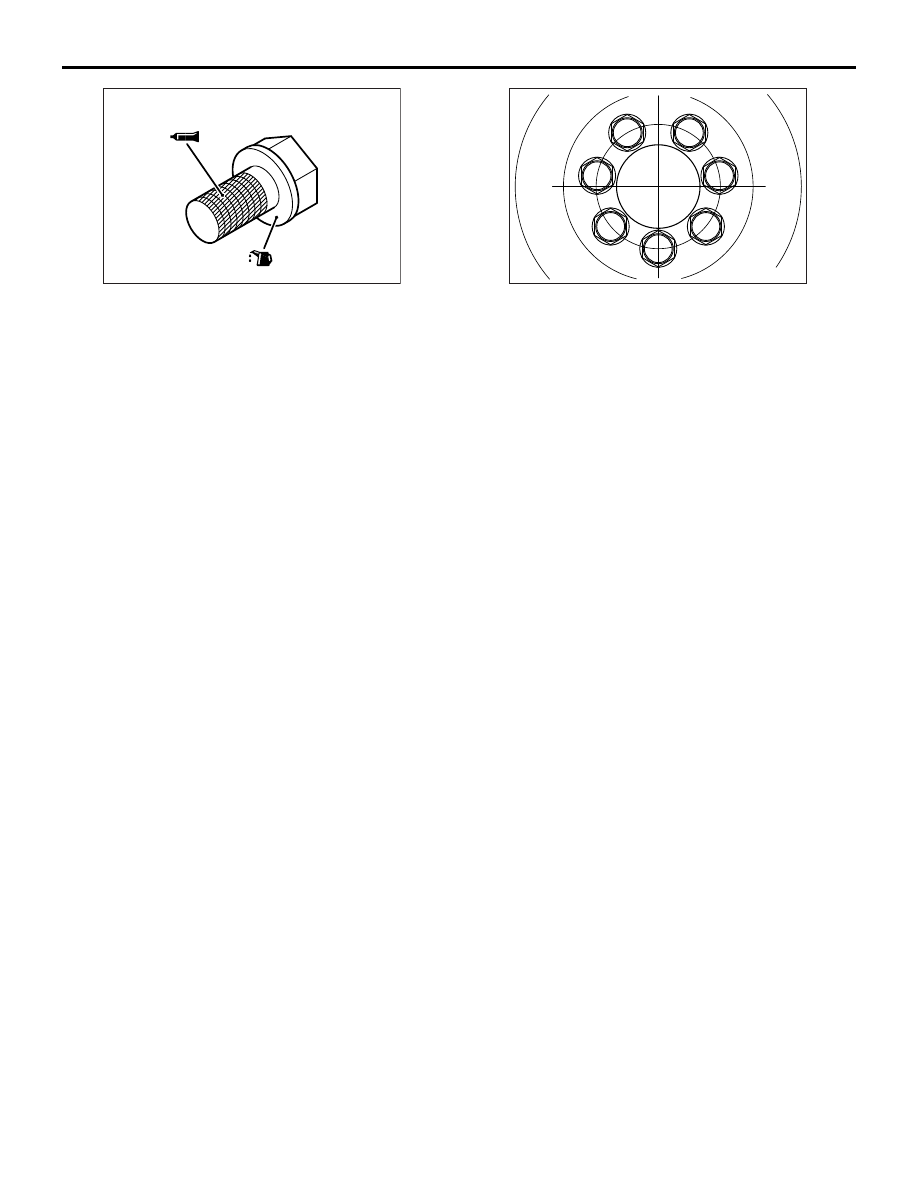

3. Нанесите моторное масло на резьбовые

отверстия коленчатого вала и посадочные
поверхности болтов крепления ведущего диска.

4. Нанесите герметик на резьбовые части болтов

крепления ведущего диска.

Рекомендуемый герметик:

ThreeBond 1324 или аналогичный

5. Предварительно затяните болты ведущего диска

моментом 40 Н

⋅м в показанном на рисунке

порядке.

6. Затяните болты крепления ведущего диска

заданным моментом 130 Н

⋅м в показанном на

рисунке порядке.

AK600847AB

AK603576

1

2

3

4

5

6

7
