РЕКОМЕНДАЦИИ ПО ДИАГНОСТИКЕ НЕИСПРАВНОСТЕЙ / ВЫПОЛНЕНИЮ ПРОВЕРОЧНЫХ РАБОТ

ОБЩАЯ ИНФОРМАЦИЯ

00

-5

РЕКОМЕНДАЦИИ ПО ДИАГНОСТИКЕ НЕИСПРАВНОСТЕЙ

/ ВЫПОЛНЕНИЮ ПРОВЕРОЧНЫХ РАБОТ

СОДЕРЖАНИЕ ПРОЦЕДУРЫ ПОИСКА
ПРИЧИН НЕИСПРАВНОСТЕЙ

M1001013300824

ВНИМАНИЕ

В процессе диагностики при включенном зажи
гании, но с отсоедененным (отсоединенными)
разъемом (разъемами) могут появляться



диагностические коды, связанные с другими
системами. По завершении диагностики убеди
тесь в том, что все системы проверены на нали
чие диагностических кодов. При появлении
диагностических кодов, удалите их все без
исключения.

ПРЕДУПРЕЖДЕНИЕ

Так как вентилятор системы охлаждения во
время проверки шины CAN начинает вра
щаться, убедитесь, что в ходе данной работы
рядом с моторным отсеком не находятся
люди. Так как при диагностике шины СAN
обмен данными по указанной линии прекра
щается, блок управления ETACS регистри
рует наличие паузы в работе блока управле



ния двигателем, вследствие чего для предо
твращения перегрева двигателя активиру
ется вентилятор системы охлаждения.

Ниже указаны основные этапы процесса поиска
неисправностей в электронных системах управле#
ния, для чего может использоваться тестер M.U.T.#III.
В ряде случаев описаные процедуры могут быть при#
менимы даже для тех систем, при диагностике кото#
рых тестер M.U.T.#III не используется.

1. ТИПОВАЯ ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ

Процесс поиска неисправностей основан на последовательном выполнении описанных ниже
диагностических операций. Если порядок диагностики отличен от указанного ниже, или требуются
дополнительные комментарии, то приводится соответствующая дополнительная информация.

РЕКОМЕНДАЦИИ ПО ДИАГНОСТИКЕ НЕИСПРАВНОСТЕЙ / ВЫПОЛНЕНИЮ

ОБЩАЯ ИНФОРМАЦИЯ

00

-6

Методика выполнения диагностики

• *

1

: Дл получения информации по диагностике линий шины CAN, см. ГЛАВА 54C .

• *

2

: Дл получения информации по последовательности операций в ходе диагностики шины CAN, см. ГЛАВА

54C .

• *

3

: Когда тестер M.U.T.#III регистрирует наличие диагностического кода, на его дисплее отображается информация о

том, существует ли механическая неисправность в данный момент или она существовала ранее. Если неисправность
проявляется в данный момент, ее статус обозначается как "Active" (активная). Если неисправность проявлялась
ранее, ее статус обозначается как "Stored" (сохраненная).

• *

4

: Для получения информации по процедуре поиска причин имевших место в прошлом неисправностей, см.

C.00#12

.

• *

5

: Для получения информации по процедуре поиска причин периодически проявляющихся неисправностей,



см.

C.00#12

.

• *

6

: Для получения информации по данным кодировки, см.

C.00#27

.

2. ПРОВЕРКА РАБОТЫ СИСТЕМЫ И
ОПРЕДЕЛЕНИЕ ПРИЗНАКОВ
НЕИСПРАВНОСТЕЙ

Если процесс определение признаков
неисправности является сложным, то указывается
соответствующая методика проверки и определения
признаков неисправности.

3. ФУНКЦИЯ ДИАГНОСТИКИ

Описываются характерные особенности отдельных
систем.

4. ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ
НЕИСПРАВНОСТЕЙ

Указаны диагностические коды неисправностей и их
принадлежность.

5. ПРОЦЕДУРЫ ПОИСКА ПРИЧИН
НЕИСПРАВНОСТЕЙ ПО
ДИАГНОСТИЧЕСКИМ КОДАМ

Указаны процедуры поиска причины неисправности
по каждому из соответствующих диагностических
кодов (См. раздел Как использовать проверочные
процедуры

C.00#8

).

РЕКОМЕНДАЦИИ ПО ДИАГНОСТИКЕ НЕИСПРАВНОСТЕЙ / ВЫПОЛНЕНИЮ ПРОВЕРОЧНЫХ РАБОТ

ОБЩАЯ ИНФОРМАЦИЯ

00

-7

6. ТАБЛИЦА ПРИЗНАКОВ
НЕИСПРАВНОСТЕЙ

Если тестер M.U.T#III не обнаруживает диагностичес#
ких кодов, по данной таблице можно подобрать
методику проверки по каждому признаку неисправ#
ности.

7. ПРОЦЕДУРЫ ПОИСКА ПРИЧИН
НЕИСПРАВНОСТЕЙ ПО ИХ ПРИЗНАКАМ

Приведены процедуры поиска причин неисправнос#
тей по каждому признаку, указанному в соответству#
ющей таблице (См. раздел Как использовать
проверочные процедуры

C.00#8

).

8. ТАБЛИЦА КОНТРОЛЬНЫХ
ПАРАМЕТРОВ

Данная таблица содержит справочный материал по
стандартным значениям контролируемых
параметров.

9. ТАБЛИЦА ПРОВЕРКИ
ИСПОЛНИТЕЛЬНЫХ УСТОЙСТВ

Данная таблица содержит справочный материал по
стандартным значениям контролируемых
параметров при управлении рядом исполнительных
устройств.

10. ПРОВЕРКА ПАРАМЕТРОВ СИГНАЛОВ
НА КОНТАКТАХ БЛОКА УПРАВЛЕНИЯ

Данная таблица содержит справочный материал по
стандартным значениям контролируемых
параметров на контактах разъемов электронных
блоков управления.

11. МЕТОДИКА ПРОВЕРКИ ПРИ
ПОМОЩИ ОСЦИЛЛОГРАФА

Приведены методики проверок при помощи
осциллографа.

ФУНКЦИЯ ДИАГНОСТИКИ

M1001013401040

При помощи функции диагностики с использованием
тестера M.U.T.#III производится вызов
диагностических кодов и параметров управления, а
также выполняется проверка исполнительных
устройств.

• ДИАГНОСТИЧЕСКИЕ КОДЫ

• Список отображаемых параметров управления

• Тест исполнительных устройств

• Удаление результатов диагностики при помощи

тестера M.U.T.#III

• Массив сохраненных данных «стоп#кадра»

• Состояние системы по диагностическому коду

• Отображение информации по блоку управления

ПРИМЕЧАНИЕ: Если происходит установка
диагностического кода, такой параметр, как "status
indication by diagnosis code" (состояние системы по
диагностическому коду) информирует пользователя,
имеется ли механическая неисправность в данный
момент (current trouble $ текущая неисправность),
или несправности в данный момент не имеется и
система функционирует нормально, однако она
существовала в прошлом (сохраненная
неисправность).

ПОРЯДОК СЧИТЫВАНИЯ
ДИАГНОСТИЧЕСКИХ КОДОВ

ВНИМАНИЕ

Перед подключением или отключением тестера
M.U.TIII устанавливайте выключатель
зажигания в положение "LOCK" (OFF).

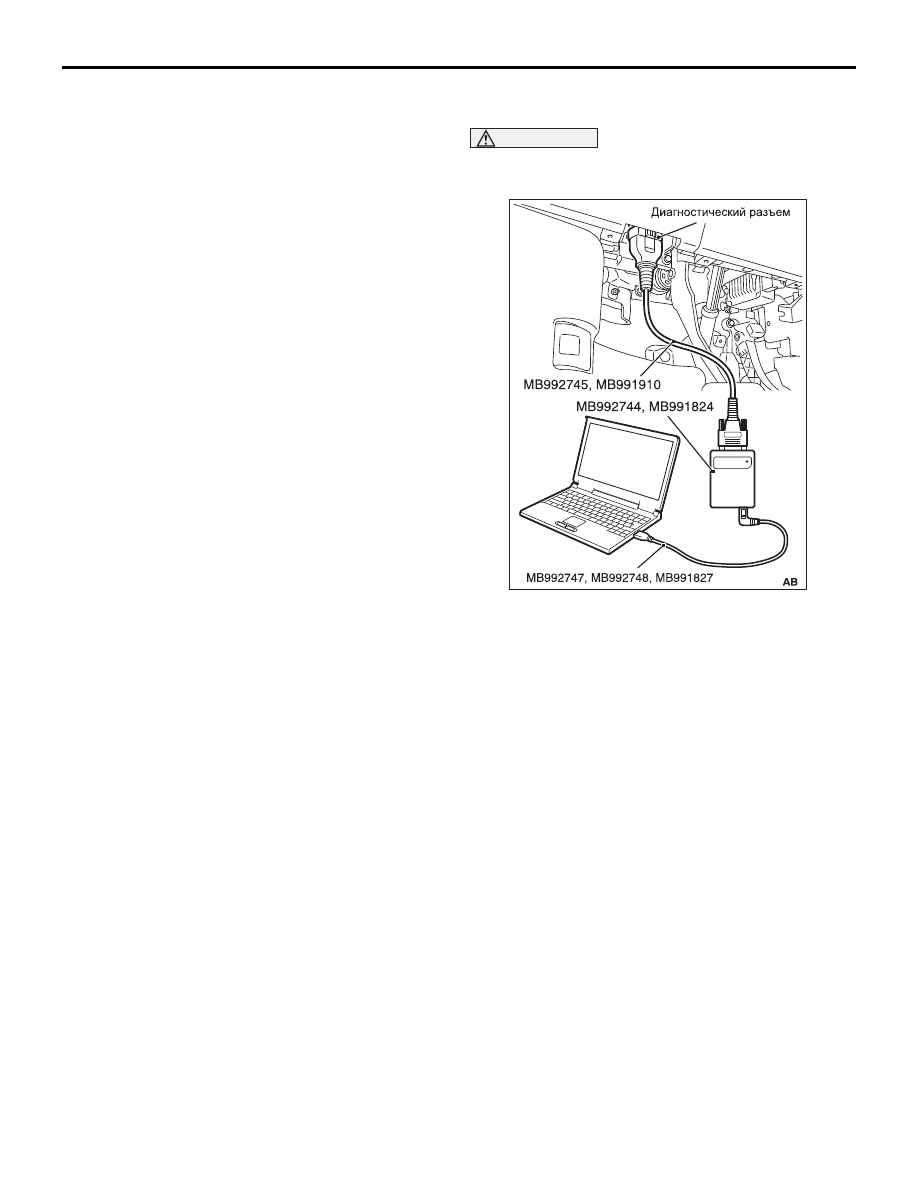

Присоедините тестер M.U.T#III к 16#контактному
диагностическому разъему и считайте
диагностические коды.
ПРИМЕЧАНИЕ:

.

• Подробная информация по использованию

M.U.T$III приведена в издании «Руководство



по эксплуатации M.U.T$III".

1. Убедитесь, что выключатель зажигания находится

в положении "LOCK" (OFF).

2. Запустите персональный компьютер.
3. Присоедините специальный USB#кабель интер#

фейса V.C.I.#Lite (MB992747/MB992748) или
USB#кабель тестера M.U.T.#III (MB991827) к интер#
фейсу V.C.I.#Lite (MB992744) или V.C.I. (MB991824)
и к персональному компьютеру.

4. Присоедините главный жгут проводов А

(MB992745) интерфейса V.C.I.#Lite или главный
жгут проводов А (MB991910) тестера M.U.T.#III к
интерфейсу V.C.I.#Lite или сканеру V.C.I.

5. Присоедините главный жгут проводов А интерфейса

V.C.I.#Lite или главный жгут проводов А тестера
M.U.T.#III к диагностическому разъему на
автомобиле.
ПРИМЕЧАНИЕ: Если интерфейс V.C.I.$Lite
присоединен к диагностическому разъему, его
индикатор будет светиться зеленым цветом.

6. Установите выключатель питания на V.C.I. в

позицию "ON". <При использовании портативного
сканера (V.C.I.)>
ПРИМЕЧАНИЕ: Если на V.C.I. имеется напряжение
питания, его индикатор будет светиться зеленым
цветом.

ACB05017

РЕКОМЕНДАЦИИ ПО ДИАГНОСТИКЕ НЕИСПРАВНОСТЕЙ / ВЫПОЛНЕНИЮ

ОБЩАЯ ИНФОРМАЦИЯ

00

-8

7. Запустите на персональном компьютере

программу системы M.U.T.#III и установите
выключатель зажигания в позицию "ON".

8. Прочитайте диагностические коды.
9. Отключение M.U.T#III производите в обратной

последовательности, убедившись что
выключатель зажигания находится в положении
"LOCK" (OFF).

УДАЛЕНИЕ ДИАГНОСТИЧЕСКИХ КОДОВ

ВНИМАНИЕ

Перед подключением или отключением тестера
M.U.TIII устанавливайте выключатель
зажигания в положение "LOCK" (OFF).
Подключите M.U.T.#III к диагностическому разъему и
удалите диагностические коды. Процедура удаления
диагностических кодов аналогична процедуре их
считывания (См. ."

ИСПОЛЬЗОВАНИЕ ПРОВЕРОЧНЫХ
ПРОЦЕДУР

M1001013500862

Разъемы, элементная база, электронные блоки, жгуты проводов между разъемами # последовательность,
отражающая вероятную причину большинства неисправностей в электрических цепях. Указанные ниже про#
цедуры проверки четко следуют данному порядку. Во#первых, постарайтесь исключить вероятность выхода
из строя цепи по причине отсутствия контакта в разъеме или из#за неисправности какого либо элемента.

ТЕКУЩИЕ НЕИСПРАВНОСТИ

Текущая неисправность характеризуется статусом
«Активная», т.е. она существует в настоящий момент
времени. Выполните соответствующие
диагностические процедуры, как это рекомендовано
для конкретной неисправности.

AC701738
