СПОСОБЫ УТИЛИЗАЦИИ ПРЕДНАТЯЖИТЕЛЕЙ РЕМНЕЙ БЕЗОПАСНОСТИ
ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)
52B
-165
ВНИМАНИЕ
• Перед срабатыванием убедитесь в том, что в
автомобиле и рядом с ним никого нет.
• Сразу же после срабатывания
преднатяжителя газогенератор становится
очень горячим. Поэтому следует подождать
не менее 30 минут, чтобы газогенератор
остыл.
• Если преднатяжитель ремня безопасности не
сработал, обратитесь к своему
дистрибьютору.
8. Разъедините провода, при помощи которых про
изводится срабатывание подушки безопасности,
в месте, как можно более удаленном от автомо
биля. Затем для срабатывания преднатяжителя
ремня безопасности присоедините провода к
снятой с автомобиля аккумуляторной батарее.
9. Утилизируйте сработавший преднатяжитель
ремня безопасности в соответствии с процедурой
утилизации (см.
).
РАЗРЯД ПРЕДНАТЯЖИТЕЛЯ РЕМНЯ
БЕЗОПАСНОСТИ СНАРУЖИ
АВТОМОБИЛЯ
ВНИМАНИЕ
• Разряд преднатяжителя ремня безопасности
следует проводить на открытой горизонталь
ной площадке на расстоянии не менее 6 м от
любых объектов и людей.
• Запрещается проведение этой операции на
открытом пространстве при сильном ветре.
Даже при слабом ветре воспламенение пред
натяжителя ремня безопасности следует
проводить с его наветренной стороны.
ВНИМАНИЕ
Перед началом работ следует отсоединить про
вода от выводов аккумуляторной батареи и
подождать не менее 60 секунд. (См. пункт 5
раздела «Предупреждения перед
выполнением операций по обслуживанию и
ремонту»).
1. Отсоедините «отрицательный» () и «положитель
ный» (+) выводы аккумуляторной батареи и затем
снимите аккумуляторную батарею с автомобиля.
ВНИМАНИЕ
При отсоединенном разъеме два контакта
разъема преднатяжителя ремня безопасности
автоматически замкнутся для предотвращения
случайного срабатывания изза разряда
статического электричество и т.п.
2. Снимите ремень безопасности с
преднатяжителем с автомобиля (см.
).

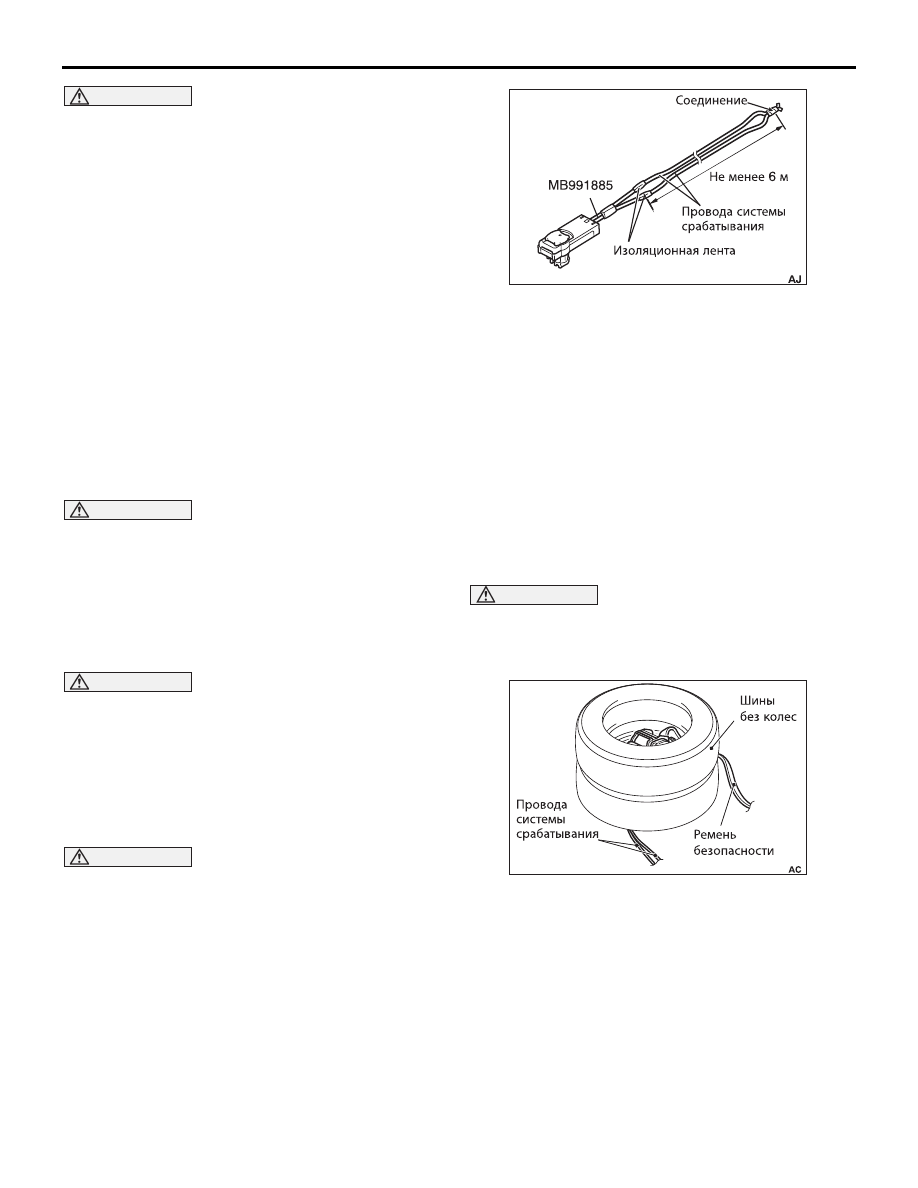

3. Соедините провода длиной не менее 6 метров,
которые будут использоваться для срабатывания
подушки безопасности, к каждому из двух
специальных жгутов проводов с переходником
(MB991885) и изолируйте места соединений
изоляционной лентой. Два других конца проводов
для срабатывания подушки безопасности
соедините друг с другом.
ПРИМЕЧАНИЕ: Это предотвратит случайное
срабатывание преднатяжителя ремня
безопасности.
4. Пропустите толстую проволоку через отверстие в
кронштейне преднатяжителя ремня безопасности
и прикрепите его к старой шине с колесом.
5. Соедините жгут проводов переходника с
разъемом преднатяжителя ремня безопасности.
(Сторона втягивающей катушки)
ВНИМАНИЕ
Установите так, чтобы разъем жгута проводов
переходника преднатяжителя не был зажата
между шинами при срабатывании.
6. Вытяните ремень безопасности наружу шины.
7. Положите старую шину с колесом на ремень
безопасности с преднатяжителем.
AC103480
AC105388
