СПОСОБЫ УТИЛИЗАЦИИ МОДУЛЕЙ ПОДУШЕК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-157

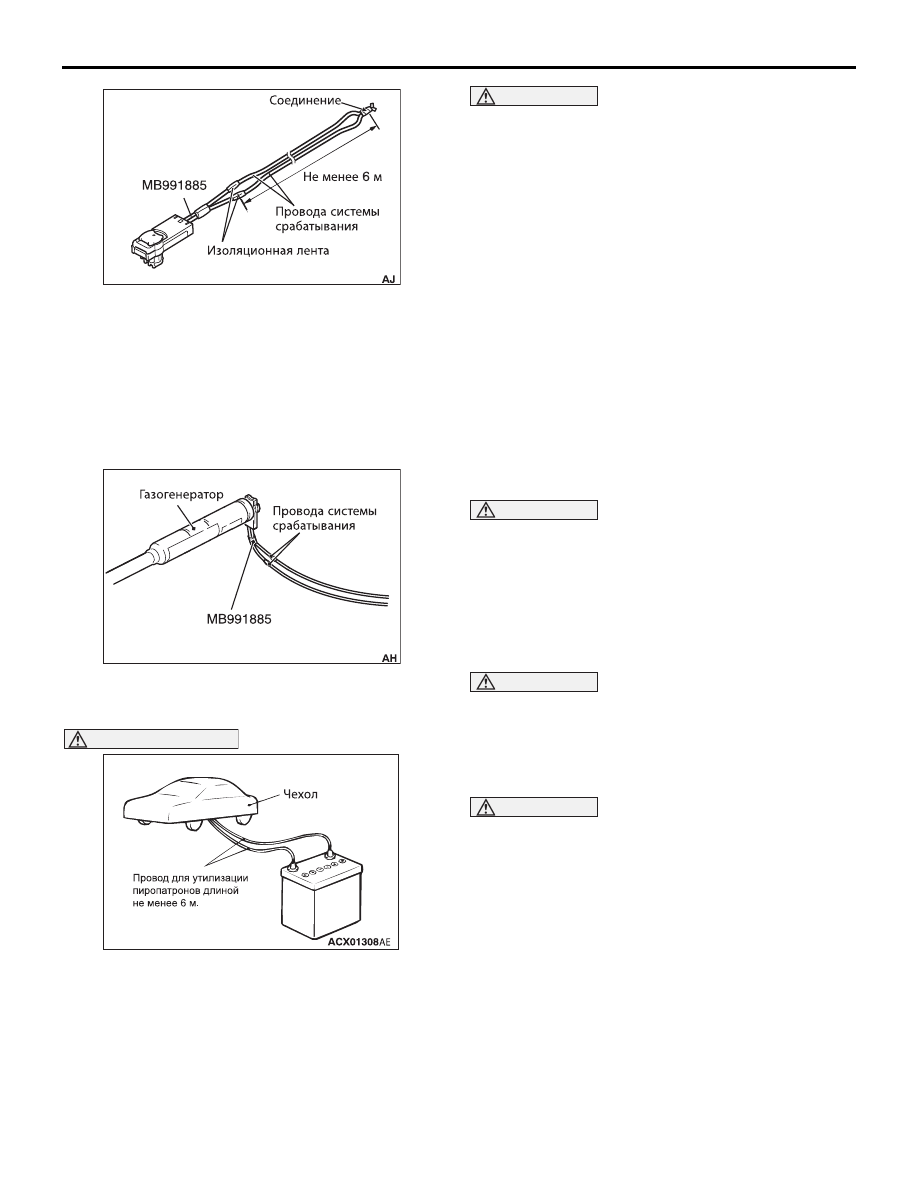

5. Соедините провода длиной не менее 6 метров,

которые будут использоваться для срабатывания
подушки безопасности, к каждому из двух
специальных жгутов проводов с переходником
(MB661885) и изолируйте места соединений
изоляционной лентой. Два других конца проводов
для срабатывания подушки безопасности
соедините друг с другом.
ПРИМЕЧАНИЕ: Это предотвратит случайное
срабатывание надувных шторок безопасности.

6. Соедините специальный жгут проводов с

газогенератором и затем вытяните провода из
автомобиля.

ПРЕДУПРЕЖДЕНИЕ

Если стекла автомобиля поцарапаны, то они
могут разбиться при срабатывании подушки
безопасности. Поэтому во избежание
опасности накройте автомобиль тентом.

7. Для максимального ослабления силы звука при

срабатывании подушки безопасности полностью
поднимите стекла дверей, закройте двери и затем
накройте автомобиль тентом.

ВНИМАНИЕ

• Перед срабатыванием подушки безопас

ности убедитесь в том, что в автомобиле и
рядом с ним никого нет.

• Сразу же после срабатывания подушки

безопасности газогенератор становится
очень горячим. Поэтому следует подождать
не менее 30 минут, чтобы газогенератор
остыл.

• Если модуль подушки безопасности не сра

ботал, обратитесь к своему дистрибьютору.

8. Разъедините провода, при помощи которых про

изводится срабатывание подушки безопасности,
в месте, как можно более удаленном от автомо
биля. Затем для срабатывания модуля подушки
безопасности присоедините провода к снятой с
автомобиля аккумуляторной батарее.

9. Утилизируйте сработавший модуль подушки

безопасности в соответствии с процедурой
утилизации (см.

C.52B163

 ).

РАЗРЯД МОДУЛЯ НЕСРАБОТАВШЕЙ
ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ
СНАРУЖИ АВТОМОБИЛЯ

ВНИМАНИЕ

• Разряд подушки безопасности  следует

проводить на открытой горизонтальной
площадке на расстоянии не менее 6 м от
любых объектов и людей.

• Запрещается проведение этой операции на

открытом пространстве при сильном ветре.
Даже при слабом ветре воспламенение
модуля подушки безопасности следует
проводить с его наветренной стороны.

ВНИМАНИЕ

Перед началом выполнения операций отсоеди
ните провода от выводов аккумуляторной бата
реи и подождите не менее 60 секунд.
1. Отсоедините «отрицательный» () и «положитель

ный» (+) выводы аккумуляторной батареи и затем
снимите аккумуляторную батарею с автомобиля.

ВНИМАНИЕ

При отсоединенном разъеме два контакта разъ
ема модуля подушки безопасности автомати
чески замкнутся для предотвращения случай



ного срабатывания изза разряда статического
электричество и т.п. Тем не менее, для безопас
ности при случайном срабатывании модуль
подушки безопасности следует положить на
плоскую поверхность лицевой стороной вверх.
Не кладите на него никакие предметы.
2. Извлеките модуль подушки безопасности

водителя из автомобиля (см.

C.52B131

).

AC103480

AC301520

СПОСОБЫ УТИЛИЗАЦИИ МОДУЛЕЙ ПОДУШЕК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-158

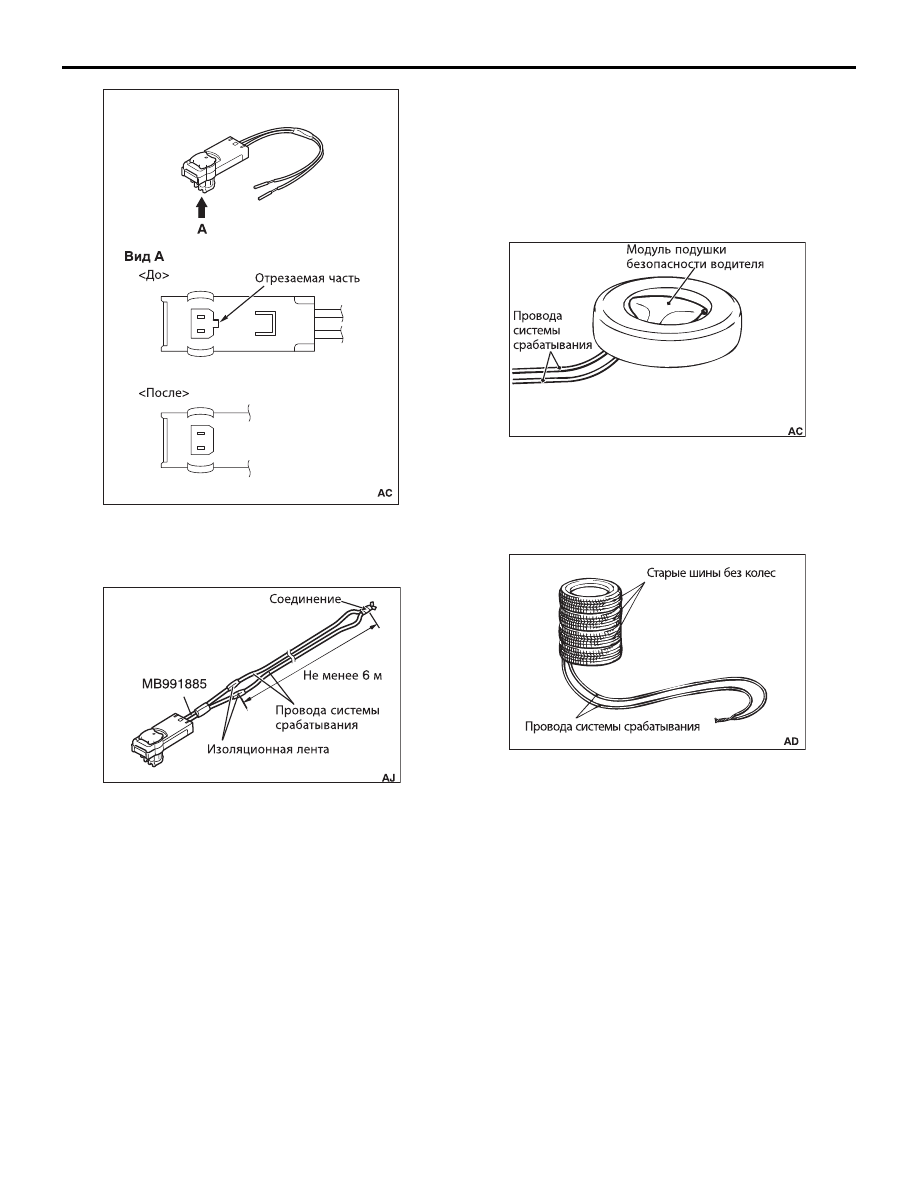

3. Отрежьте показанную на рисунке часть, чтобы

подключить жгут проводов с переходником
(специальный инструмент: MB991885) к модулю
подушки безопасности водителя.

4. Соедините провода длиной не менее 6 метров,

которые будут использоваться для срабатывания
подушки безопасности, к каждому из двух
специальных жгутов проводов с переходником
(MB991885) и изолируйте места соединений
изоляционной лентой. Два других конца проводов
для срабатывания подушки безопасности
соедините друг с другом.

ПРИМЕЧАНИЕ: Это предотвратит случайное
срабатывание газогенератора по причине
разряда статического электричества и т.п.

5. Соедините специальный жгут проводов с модулем

подушки безопасности водителя.

6. К отверстию для винта с головкой под звездооб

разный ключ, расположенное на обратной сто
роне модуля подушки безопасности, привяжите
толстую проволоку для фиксации колеса.

7. Пропустите провод, подключенный к подушке

безопасности, под колесом с изношенной шиной.
Затем закрепите модуль подушки безопасности,
обращенный лицевой стороной вверх, с помощью
проволоки, которая пропущена через отверстие
для винта.

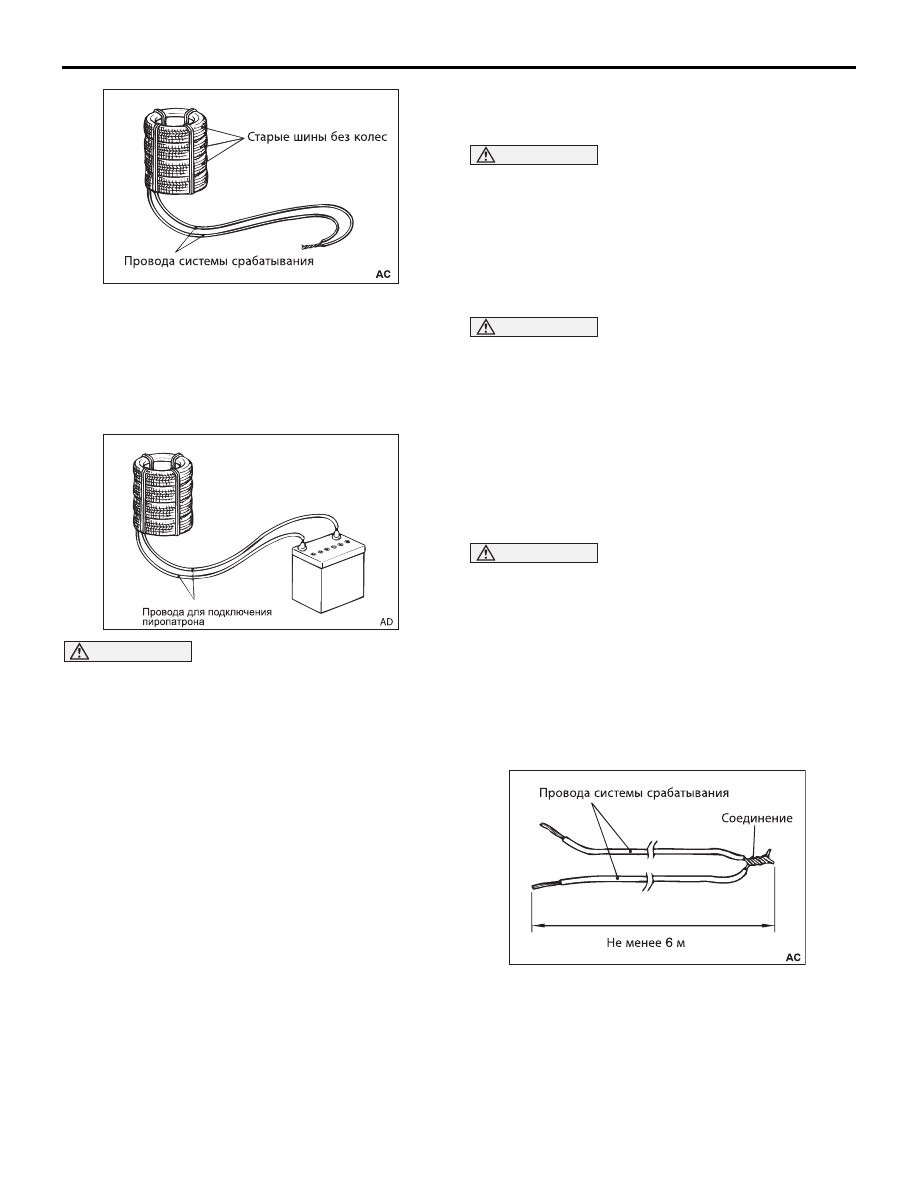

8. Положите три изношенные шины без колес на

шину, в которой закреплен модуль подушки
безопасности.

AC905199

AC905252

MB991885

AC103480

AC100482

ACX00610

СПОСОБЫ УТИЛИЗАЦИИ МОДУЛЕЙ ПОДУШЕК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-159

ВНИМАНИЕ

• Прежде чем произвести срабатывание

модуля подушки безопасности, убедитесь,
что поблизости никого нет.

• Сразу же после срабатывания подушки

безопасности газогенератор становится
очень горячим. Поэтому следует подождать
не менее 30 минут, чтобы газогенератор
остыл.

• Если модуль подушки безопасности не сра

ботал, обратитесь к своему дистрибьютору.

9. Разъедините провода, при помощи которых про

изводится срабатывание подушки безопасности,
в месте, как можно более удаленном от модуля
подушки безопасности. Затем для срабатывания
модуля подушки безопасности присоедините
провода к снятой с автомобиля аккумуляторной
батарее.

10.Утилизируйте сработавший модуль подушки

безопасности в соответствии с процедурой
утилизации (см.

C.52B163

 ).

РАЗРЯД МОДУЛЯ НЕСРАБОТАВШЕЙ
ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНЕГО
ПАССАЖИРА СНАРУЖИ АВТОМОБИЛЯ

ВНИМАНИЕ

• Разряд подушки безопасности  следует

проводить на открытой горизонтальной
площадке на расстоянии не менее 6 м от
любых объектов и людей.

• Запрещается проведение этой операции на

открытом пространстве при сильном ветре.
Даже при слабом ветре воспламенение
модуля подушки безопасности следует
проводить с его наветренной стороны.

ВНИМАНИЕ

Перед началом работ следует отсоединить про
вода от выводов аккумуляторной батареи и
подождать не менее 60 секунд. (См. пункт 5

C.52B7

 раздела «Предупреждения перед выпол

нением операций по обслуживанию и ремонту»).
1. Отсоедините «отрицательный» () и «положитель

ный» (+) выводы аккумуляторной батареи и затем
снимите аккумуляторную батарею с автомобиля.

ВНИМАНИЕ

При отсоединенном разъеме два контакта разъ
ема модуля подушки безопасности автомати
чески замкнутся для предотвращения
случайного срабатывания изза разряда стати
ческого электричество и т.п. Тем не менее, для
безопасности при случайном срабатывании
модуль подушки безопасности следует поло
жить на плоскую поверхность лицевой стороной
вверх. Не кладите на него никакие предметы.
2. Снимите модуль надувной подушки безопасности

переднего пассажира с автомобиля



 (см.

C.52B136

).

3. Соедините провода длиной не менее 6 метров,

которые будут использоваться для срабатывания
подушки безопасности, к каждому из двух
специальных жгутов проводов с переходником
(MB991885) и изолируйте места соединений
изоляционной лентой. Два других конца проводов
для срабатывания подушки безопасности
соедините друг с другом.
ПРИМЕЧАНИЕ: Это предотвратит случайное
срабатывание газогенератора по причине
разряда статического электричества и т.п.

4. Соедините специальный жгут проводов с модулем

подушки безопасности переднего пассажира.

5. Пропустите толстую проводоку через отверстие в

кронштейне модуля подушки безопасности.
Затем, положив модуль подушки безопасности
лицевой стороной вверх, прикрепите модуль к
изношенной шине с колесом.

ACX01313

AC103480

AC300520

СПОСОБЫ УТИЛИЗАЦИИ МОДУЛЕЙ ПОДУШЕК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-160

6. Положите три изношенные шины без колес на

шину, в которой закреплен модуль подушки
безопасности. Затем стяните и скрепите канатом
все шины (4 позиции).
ПРИМЕЧАНИЕ: Пространство раскрытия подушки
безопасности переднего пассажира больше, чем
у подушки безопасности водителя. Поэтому
необходимо связать шины канатом.

ВНИМАНИЕ

• Прежде чем произвести срабатывание

модуля подушки безопасности, убедитесь,
что поблизости никого нет.

• Сразу же после срабатывания подушки

безопасности газогенератор становится
очень горячим. Поэтому следует подождать
не менее 30 минут, чтобы газогенератор
остыл.

• Если модуль подушки безопасности не

сработал, обратитесь к своему
дистрибьютору.

7. Разъедините провода, при помощи которых

производится срабатывание подушки
безопасности, в месте, как можно более
удаленном от модуля подушки безопасности.
Затем для срабатывания модуля подушки
безопасности присоедините провода к снятой с
автомобиля аккумуляторной батарее.

8. Утилизируйте сработавший модуль подушки

безопасности в соответствии с процедурой
утилизации (см.

C.52B163

 ).

РАЗРЯД МОДУЛЯ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ СНАРУЖИ
АВТОМОБИЛЯ

ВНИМАНИЕ

• Разряд подушки безопасности  следует

проводить на открытой горизонтальной
площадке на расстоянии не менее 6 м от
любых объектов и людей.

• Запрещается проведение этой операции на

открытом пространстве при сильном ветре.
Даже при слабом ветре воспламенение
модуля подушки безопасности следует
проводить с его наветренной стороны.

ВНИМАНИЕ

Перед началом работ следует отсоединить
провода от выводов аккумуляторной батареи и
подождать не менее 60 секунд. (См. пункт 5

C.52B7

 раздела «Предупреждения перед

выполнением операций по обслуживанию и
ремонту»).
1. Отсоедините «отрицательный» () и «положитель

ный» (+) выводы аккумуляторной батареи и затем
снимите аккумуляторную батарею с автомобиля.

2. Снимите переднее сиденье со встроенной

боковой подушкой безопасности с автомобиля
(см. ГЛАВУ 52А  Переднее сиденье в сборе ).

ВНИМАНИЕ

При отсоединенном разъеме два контакта разъ
ема модуля боковой подушки безопасности авто
матически замкнутся для предотвращения
случайного срабатывания изза разряда стати
ческого электричество и т.п. Тем не менее, для
безопасности при случайном срабатывании
модуль подушки безопасности следует положить
на плоскую поверхность лицевой стороной вверх.
Не кладите на него никакие предметы.
3. Снимите модуль боковой подушки безопасности с

переднего сиденья со встроенной боковой
подушкой безопасности (см.

C.52B142

).

4. Подберите два провода длиной не менее 6 мет

ров, которые будут использоваться для срабаты
вания подушки безопасности, и два других конца
проводов для срабатывания подушки безопас
ности соедините друг с другом.
ПРИМЕЧАНИЕ: Это предотвратит случайное
срабатывание боковых подушек безопасности.

ACX00611

ACX01315

AC100450
