РЕМНИ БЕЗОПАСНОСТИ С ПРЕДНАТЯЖИТЕЛЯМИ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-149

Используйте плоскую отвертку для вытягивания
фиксирующей кнопки разъема со стороны жгута
проводов и освободите фиксатор.

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ
>>А<< ПРОВЕРКА ПЕРЕД УСТАНОВКОЙ

1. Перед установкой проверьте ремень безопас

ности с преднатяжителем (см.

C.52B149

).

ПРИМЕЧАНИЕ: Даже при установке нового
ремень безопасности с преднатяжителем
следует проводить его проверку перед
установкой.

2. Присоедините провод к «отрицательному» выводу

аккумуляторной батареи.

ВНИМАНИЕ

Перед подключением или отключением прибора
M.U.T.III следует повернуть замок зажигания в
положение LOCK (OFF).
3. Подключите прибор M.U.T.III к диагностическому

разъему (16 контактов).

4. Поверните замок зажигания в положение ON.
5. Считайте диагностический код и проверьте, что

все исправно, кроме обрыва цепи
преднатяжителя.

6. Поверните замок зажигания в положение LOCK

(OFF).

>>B<< ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

1. Поверните замок зажигания в положение ON.

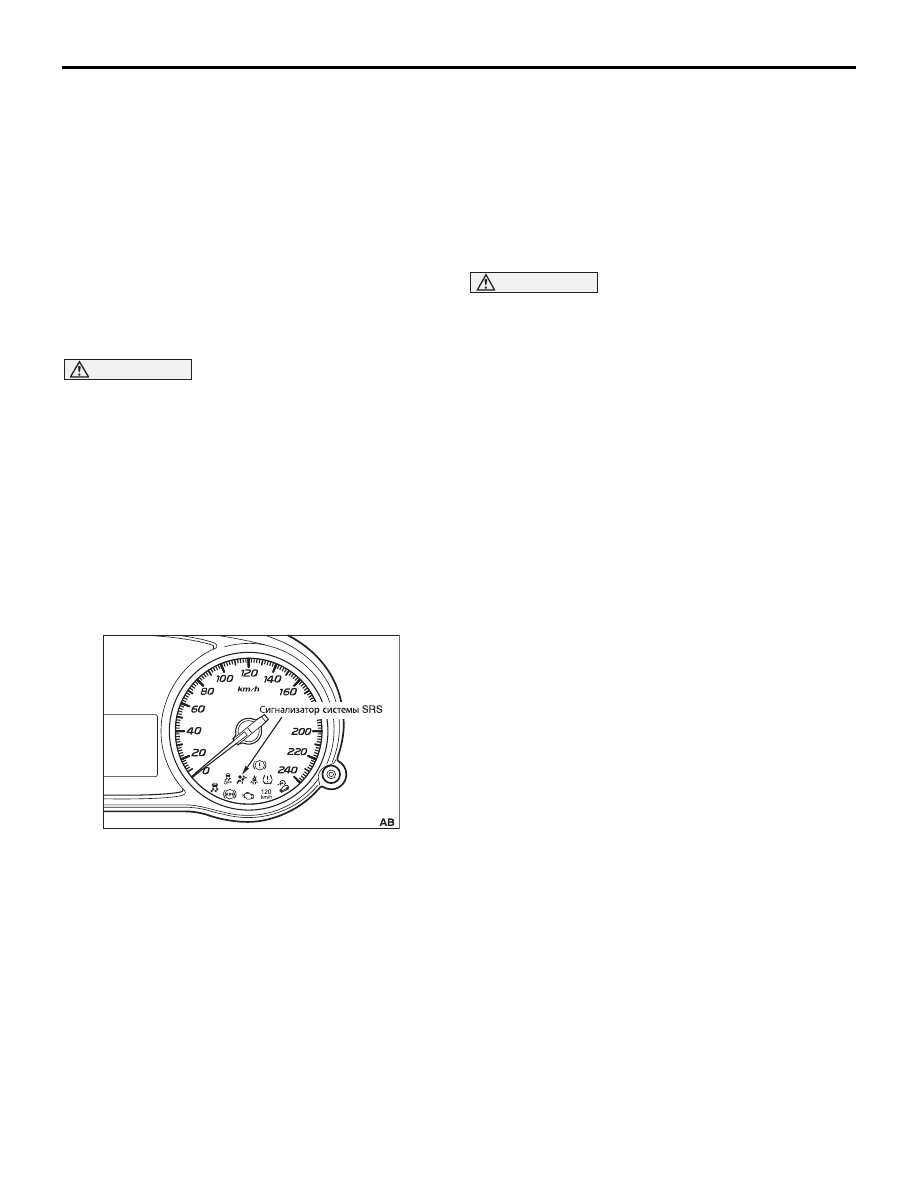

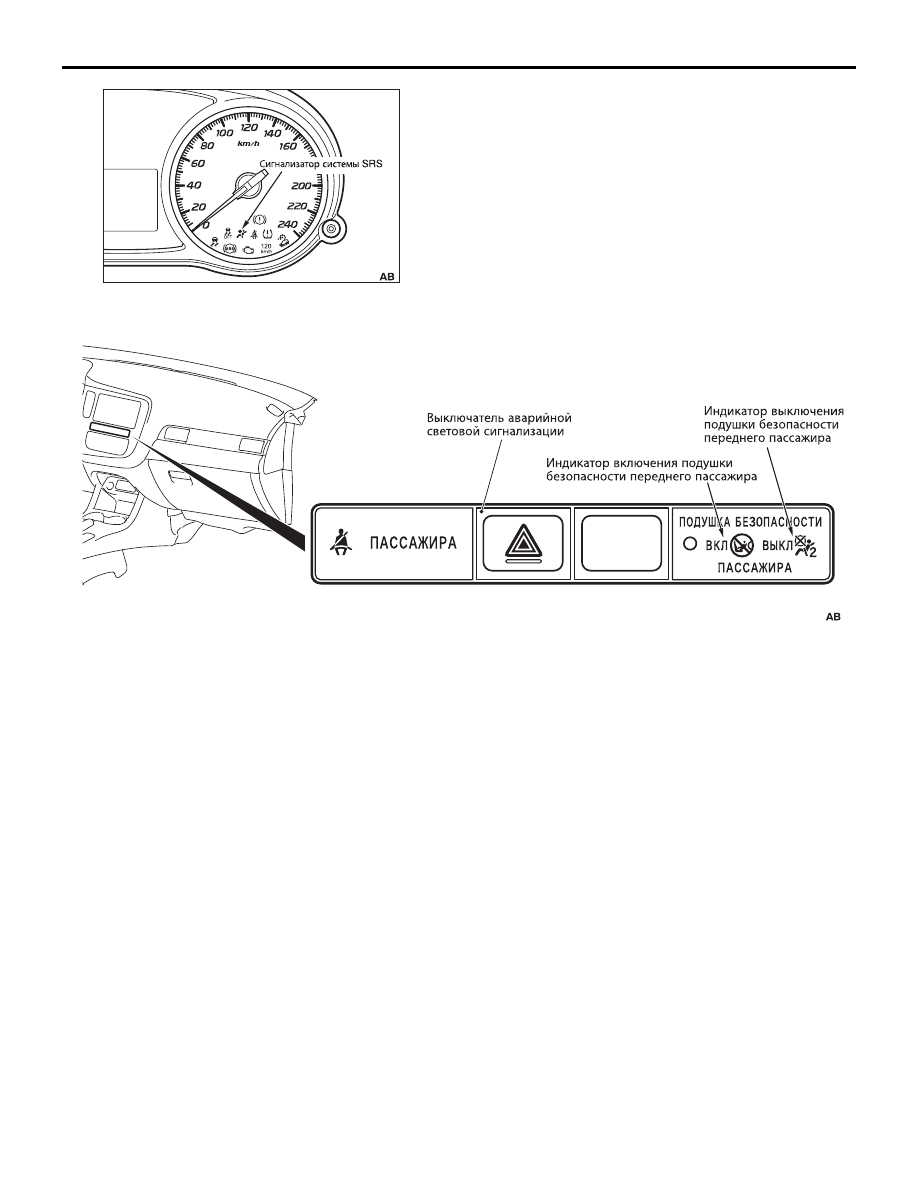

2. Убедитесь, что сигнализатор системы SRS

включается на 68 секунд и после этого гаснет.

3. Если этот сигнализатор не гаснет, выполните

поиск неисправности (см.

C.52B13

).

4. Проверьте работу ремня безопасности. Если

ремень безопасности не вытягивается, замените
его новым ремнем безопасности с
преднатяжителем.

ПРОВЕРКА

M1524004200728

ВНИМАНИЕ

• Запрещается проводить измерение

сопротивления в преднатяжителе ремня
безопасности и преднатяжителе поясной
ветви даже при использовании
рекомендованного тестера Измерение
сопротивления цепи с помощью тестера
вызывает внезапное срабатывание подушки
безопасности изза подачи тока или заряда
статического электричества, что приводит к
тяжелым травмам.

• При замене компонентов отбракуйте старые

компоненты после срабатывания
преднатяжителе ремня безопасности в
соответствии с указанной процедурой (см.

C.52B163

).

При обнаружении любой из перечисленных ниже
неисправностей замените преднатяжитель ремня
безопасности новым преднатяжителем.

1.Проверьте преднатяжитель ремня безопасности и

преднатяжитель поясной ветви на отсутствие
вмятин, трещин или деформации.

2.Проверьте, нет ли повреждения жгута проводов и

разъема и деформации контактов.

ACC00038

ВЫКЛЮЧАТЕЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-150

ВЫКЛЮЧАТЕЛЬ ПОДУШКИ БЕЗОПАСНОСТИ

ПЕРЕДНЕГО ПАССАЖИРА

СНЯТИЕ И УСТАНОВКА

M1524026700538

ПРЕДУПРЕЖДЕНИЕ

• Запрещается разбирать или ремонтировать выключатель подушки безопасности переднего

пассажира. В случае обнаружения неисправностей замените его.

• При обращении с выключателем подушки безопасности переднего пассажира проявляйте особую

осторожность, не роняйте его и не подвергайте ударам или воздействию вибрации. При обнаруже(
нии вмятин, трещин, деформации или коррозии замените выключатель подушки безопасности
переднего пассажира новым выключателем.

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ
>>А<< ПРОВЕРКА ПЕРЕД УСТАНОВКОЙ

Проверьте выключатель подушки безопасности
переднего пассажира на наличие вмятин, изломов и
искривления и измерьте сопротивление между
контактами даже при установке нового выключателя
подушки безопасности переднего пассажира.

>>B<< УСТАНОВКА ВЫКЛЮЧАТЕЛЯ
ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНЕГО
ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ

Если выключатель подушки безопасности
переднего пассажира не установлен
правильно и надежно, то это может вызвать
неправильное срабатывание подушки
безопасности переднего пассажира.

Надежно присоедините разъем.

>> С<< ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

1. Поверните замок зажигания в положение ON.

Дополнительные операции перед снятием

• Установите ключ зажигания в положение "LOCK" (OFF).
• Отсоедините провод от «отрицательного» () вывода

аккумуляторной батареи.

ACB05631

1

AB

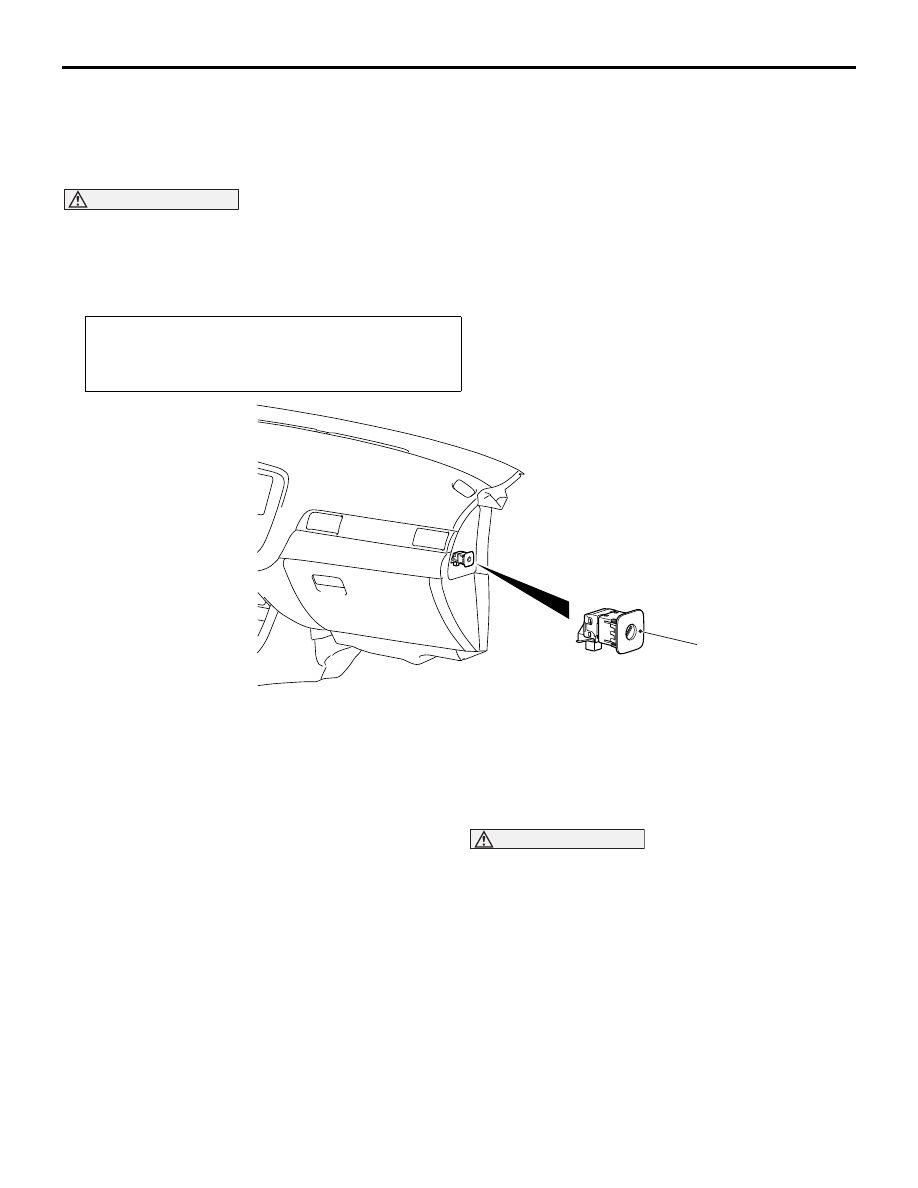

Последовательность демонтажа



•

Боковая панель перчаточного ящика (см.
ГЛАВУ 52A

− Панель управления в сборе ).

1.

Неисправность выключателя подушки
безопасности переднего пассажира
Последовательность установки



>>A<< •

Операции, выполняемые перед установкой

>>B<< 1.

Неисправность выключателя подушки
безопасности переднего пассажира

•

Боковая панель перчаточного ящика (см.
ГЛАВУ 52A

− Панель управления в сборе ).

>>C<< •

Операции, выполняемые после установки

ВЫКЛЮЧАТЕЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-151

2. Убедитесь, что сигнализатор системы SRS

включается на 68 секунд и после этого гаснет.

3. Если этот сигнализатор не гаснет, выполните

поиск неисправности.

4. Поверните замок зажигания в положение ON.

5. Убедитесь, что индикатор выключения подушки

безопасности переднего пассажира включается
на 68 секунд и после этого гаснет.

6. Если этот сигнализатор не гаснет, выполните

поиск неисправности.

ACC00038

ACB05561

ACC00116

ACB05034

СПОСОБЫ УТИЛИЗАЦИИ МОДУЛЕЙ ПОДУШЕК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-152

ПРОВЕРКА

M1524026800416

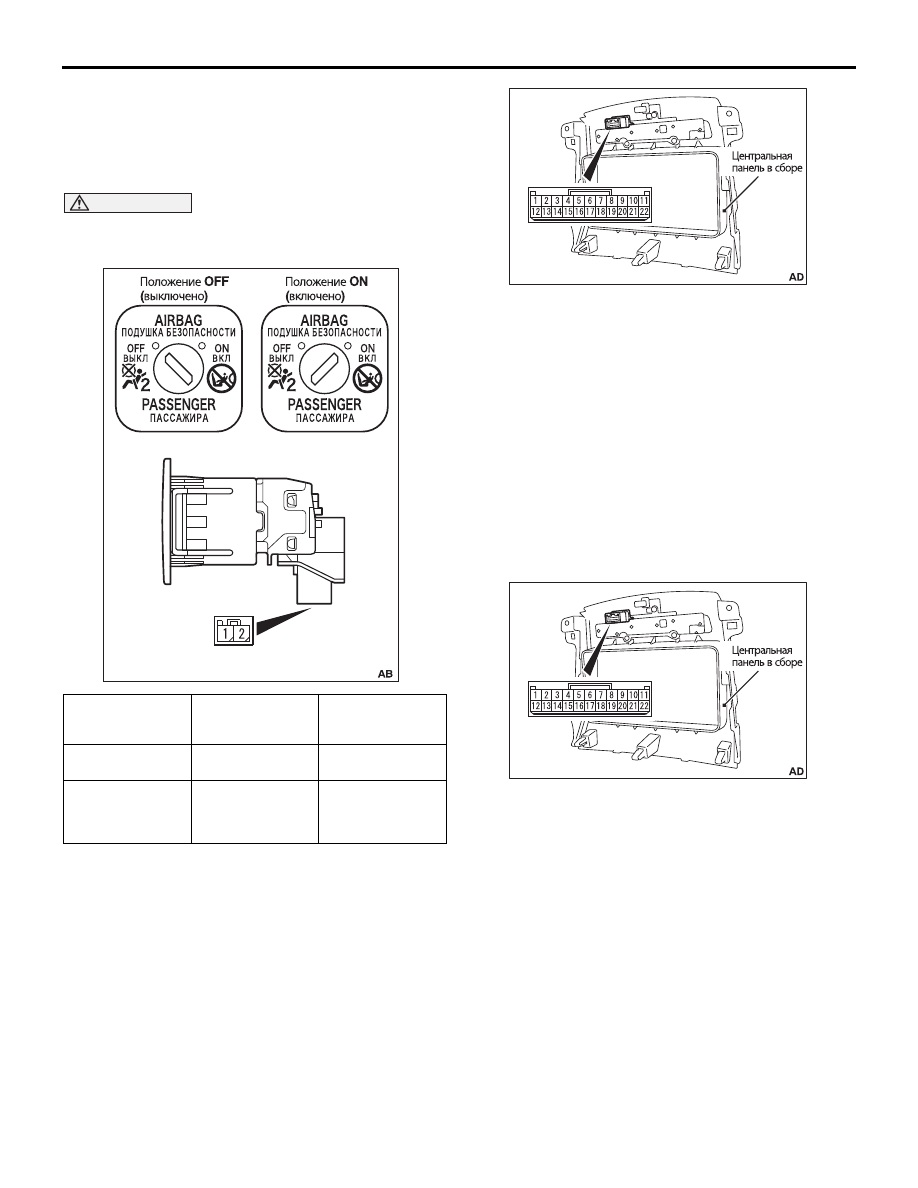

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ПОДУШКИ
БЕЗОПАСНОСТИ ПЕРЕДНЕГО
ПАССАЖИРА НА НЕРАЗРЫВНОСТЬ ЦЕПИ

ВНИМАНИЕ

Не вставляйте пробник непосредственно в контакт
с лицевой стороны разъема, поскольку может
быть ослаблено контактное давление в разъеме.

ИНДИКАТОР ВЫКЛЮЧЕНИЯ ПОДУШКИ
БЕЗОПАСНОСТИ ПЕРЕДНЕГО
ПАССАЖИРА

1. Снимите центральную панель в сборе (см. ГЛАВУ

52A  Панель управления в сборе .)

2. Соедините «положительный» вывод аккумулятор

ной батареи с контактом №1 разъема централь
ной панели. Затем проверьте, загорается ли
индикатор выключения подушки безопасности
переднего пассажира при соединении «положи
тельного» вывода аккумуляторной батареи с кон
тактом №1 разъема центральной панели.

3. Если индикатор выключения подушки безопас

ности переднего пассажира загорается, то
результат оценивается положительно.

ИНДИКАТОР ВКЛЮЧЕНИЯ ПОДУШКИ
БЕЗОПАСНОСТИ ПЕРЕДНЕГО
ПАССАЖИРА

1. Снимите центральную панель в сборе (см. ГЛАВУ

52A  Панель управления в сборе .)

2. Соедините «положительный» вывод аккумулятор

ной батареи с контактом №1 разъема централь
ной панели. Затем проверьте, загорается ли
индикатор включения подушки безопасности
переднего пассажира при соединении «положи
тельного» вывода аккумуляторной батареи с кон
тактом №18 разъема центральной панели.

3. Если индикатор включения подушки безопас

ности переднего пассажира загорается, то
результат оценивается положительно.

СПОСОБЫ УТИЛИЗАЦИИ МОДУЛЕЙ

ПОДУШЕК БЕЗОПАСНОСТИ

M1524001202093

Перед утилизацией модулей подушек безопасности
или автомобиля с подушками безопасности следует
разрядить пиропатроны подушек безопасности в
соответствии с приведенной ниже специальной
процедурой.

Положение
выключателя

Подключение
мультитестера

Состояние по
техническим
условиям

Положение ON
(включено)

1

− 2

820

± 82 Ω

Положение OFF
(выключено)

1

− 2

Электрическая
проводимость
имеется



(Менее 2

Ω)
