Mitsubishi Outlander 3. Руководство - часть 374





ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-61

ЭТАП 2. Проверьте, не появился ли вновь
диагностический код.
Проверьте, записан ли диагностический код.
(1) Удалите диагностический код.
(2) Замок зажигания: Переключите из положения

LOCK (OFF) в положение ON

(3) По завершении проверки убедитесь, что

диагностический код не появился вновь.

Q: Записан ли диагностический код?

ДА :  Перейдите к этапу 3
НЕТ : Это периодически повторяющаяся неис

правность, как, например, плохое подклю
чение разъема (разъемов) или обрыв цепи
(см. ГЛАВУ 00, Как устранять периодически
появляющиеся неисправности ).

ЭТАП 3. Проверка левого датчика бокового
столкновения.
(1) Отсоедините провод от «отрицательного» вывода

аккумуляторной батареи.

(2) Переставьте местами левый датчик бокового

столкновения и правый датчик бокового
столкновения, а затем установите запасной
датчик.

(3) Присоедините провод к «отрицательному»

выводу аккумуляторной батареи.

(4) Удалите диагностический код из памяти и снова

проверьте его наличие.

Q: Записан ли диагностический код B1438 или

B1439?
ДА :
Замените датчик (левый, передний)

замедления. (См.

C.52B127

.) Переходите к

этапу 5.

НЕТ : Перейдите к этапу 4

ЭТАП 4. Проверка наличия короткого замыкания
в цепи питания, замыкания на «массу» и обрыва
на линии SSL+, SSL между разъемом блока
управления системой SRS и разъемом левого
датчика бокового столкновения.

Q: В норме ли результаты проверки?

ДА :  Перейдите к этапу 5
НЕТ : . Отремонтируйте разъемы или жгуты

проводов.

ЭТАП 5. Проверьте, не появился ли вновь
диагностический код.

Q: Записан ли диагностический код B1438 или

B1439?
ДА :
Замените блок управления системой SRS

(см.

C.52B129

).

НЕТ : . Подозревается наличие периодически

повторяющейся неисправности (см. ГЛАВУ
00, Как устранять периодически появляю
щиеся неисправности ).

Код №B1440 Пиропатрон газогенератора модуля правой надувной шторки безопасности
(короткое замыкание между контактами пиропатрона)

ВНИМАНИЕ

Если в блоке управления системой SRS записан
диагностический код B1440, то следует
провести диагностику линии шины CAN.

ПРИНЦИП ДЕЙСТВИЯ

В случае бокового столкновения, когда сила удара в
автомобиль превышает определенное значение и
когда удар мгновенно определяется датчиком боко
вого столкновения, а также аналоговым датчиком
замедления в блоке управления системой SRS, сиг
нал на срабатывание пиропатрона подается от блока
управления системой SRS к модулю надувной шторки
безопасности (пиропатрону) со стороны удара.

ОЦЕНКА НЕИСПРАВНОСТИ

Код записывается, если происходит короткое
замыкание между контактами блока управления
системой SRS цепи пиропатрона модуля надувной
шторки безопасности водителя.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Повреждена короткая пружина

*

• Короткое замыкание между контактами цепи

пиропатрона модуля надувной шторки
безопасности

• Поврежден разъем (разъемы)

• Неисправность блока управления системой SRS

ПРИМЕЧАНИЕ: *: Разъемы цепи пиропатрона снаб/
жены короткой пружиной, которая предотвращает
непреднамеренное срабатывание подушек безопас/
ности из/за образования заряда статического элект/
ричества, замыкая «положительный» провод на
провод «массы» в цепи пиропатрона, когда разъемы
отсоединены. Поэтому, если записаны указанные
выше коды, короткая пружина может быть не осво/
бождена из/за поврежденного разъема даже при
отсоединенных разъемов.

ПРОЦЕДУРА ДИАГНОСТИКИ

ЭТАП 1. Диагностика шины CAN с помощью
прибора M.U.T.III.
Для диагностики шин CAN используйте прибор
M.U.T.III.

Q: В норме ли результаты проверки?

ДА :  Переходите к этапу 2.
НЕТ : Отремонтируйте шину CAN (см. ГЛАВУ 54C

Поиск неисправностей ).

ЭТАП 2. Проверьте, не появился ли вновь
диагностический код.
(1) Присоедините провод к «отрицательному»

выводу аккумуляторной батареи.

(2) После удаления диагностического кода из

памяти снова проверьте, записаны ли они.

(3) Отсоедините провод от «отрицательного» вывода

аккумуляторной батареи.

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-62

Q: Записан ли диагностический код №B1440?

ДА :  Переходите к этапу 3.
НЕТ : Периодически повторяющаяся неисправ

ность (см. ГЛАВУ 00  Как пользоваться раз
делом «Поиск неисправностей»/Проверка
технического состояния  Как устранять пери
одически появляющиеся неисправности ).

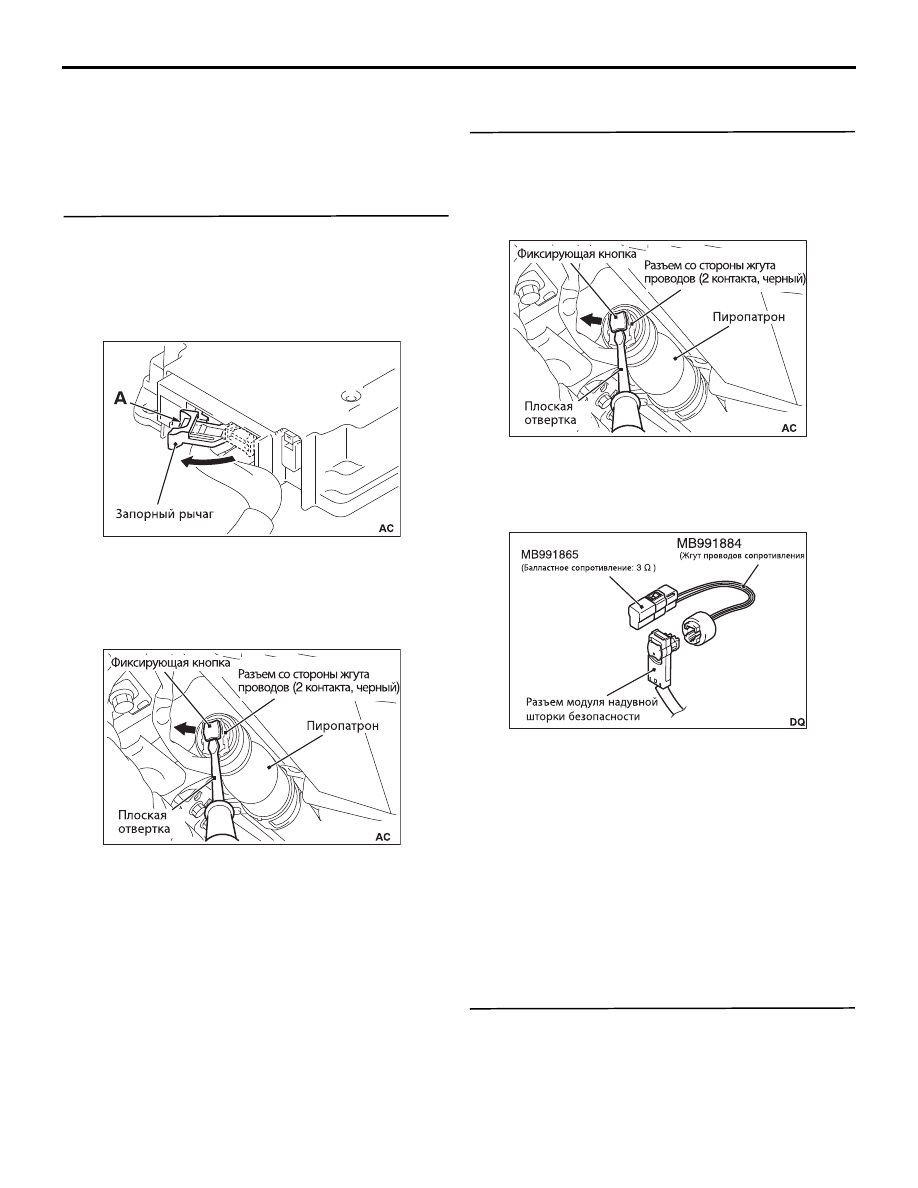

ЭТАП 3. Проверка разъема: блок управления
системой SRS, модуль правой надувной шторки
безопасности.
(1) Убедитесь, что «отрицательный» провод отсоеди

нен от аккумуляторной батареи. Если «отрица
тельный» провод не отсоединен от аккумулятор



ной батареи, отсоедините его.

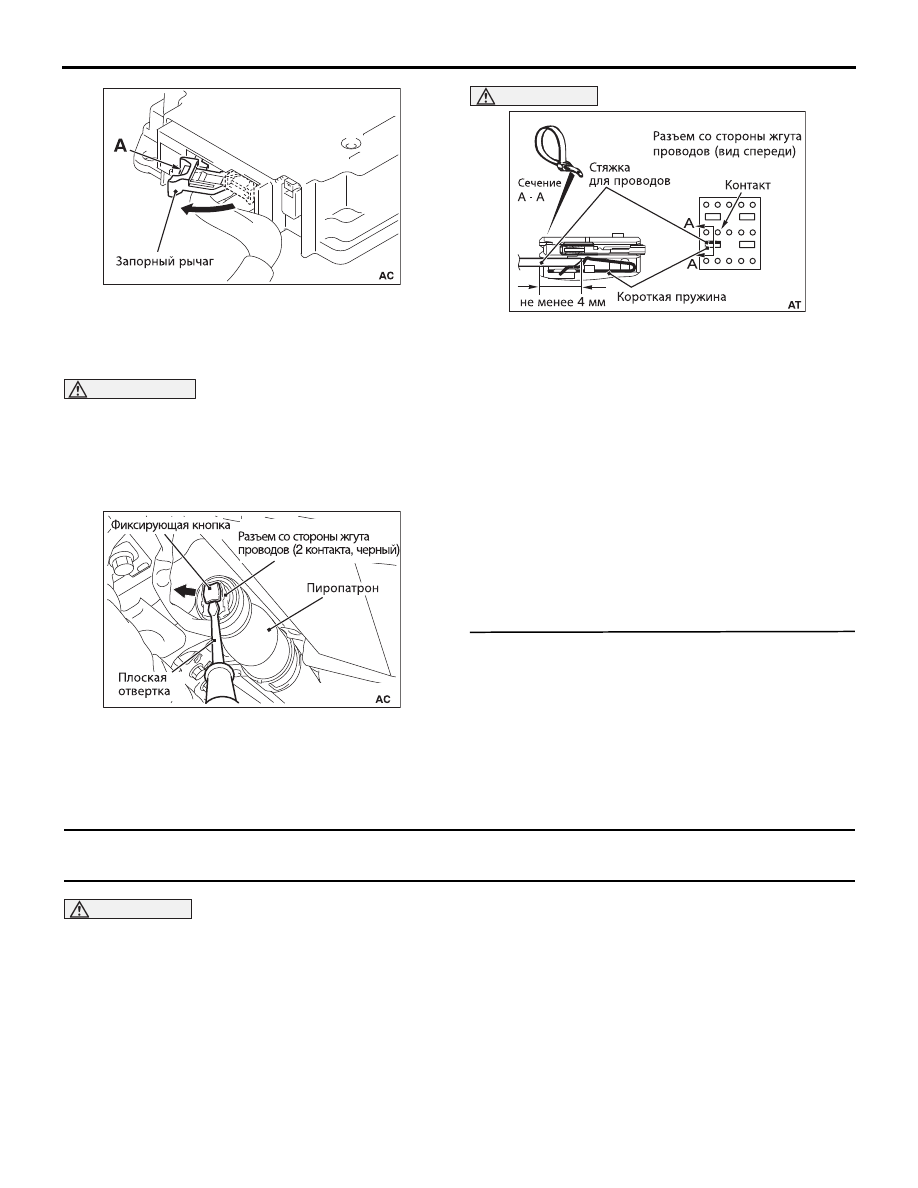

(2) Нажимая часть «A», показанную на рисунке

разъема жгута проводов, поверните запорный
рычаг в направлении стрелки, чтобы освободить
запорный рычаг. После отсоединения разъема
блока управления системой SRS снова
присоедините его.

(3) После отсоединения разъема модуля правой

надувной шторки безопасности со стороны жгута
проводов снова соедините его. Для
отсоединения разъема модуля правой надувной
шторки безопасности используйте плоскую
отвертку, чтобы вытянуть фиксирующую кнопку
разъема со стороны жгута проводов. После
освобождения фиксатора отсоедините разъем.

(4) Присоедините провод к «отрицательному»

выводу аккумуляторной батареи.

(5) После удаления диагностического кода из

памяти снова проверьте, записаны ли они.

(6) Отсоедините провод от «отрицательного» вывода

аккумуляторной батареи.

Q: Записан ли диагностический код №B1440?

ДА :  Переходите к этапу 4.
НЕТ : Замените соответствующий разъем.

ЭТАП 4. Диагностическая проверка
присоединением балластного сопротивления.
(1) Убедитесь, что «отрицательный» провод отсоеди

нен от аккумуляторной батареи. Если «отрица
тельный» провод не отсоединен от аккумулятор



ной батареи, отсоедините его.

(2) Используйте плоскую отвертку для вытягивания

фиксирующей кнопки разъема со стороны жгута
проводов. После освобождения фиксатора отсо
едините разъем модуля правой надувной шторки
безопасности со стороны жгута проводов.

(3) Присоедините балластное сопротивление

(специальный инструмент: MB991865) к жгуту
проводов сопротивления (специальный
инструмент: MB991884).

(4) Присоедините жгут проводов сопротивления

(специальный инструмент) к разъему модуля
правой надувной шторки безопасности.

(5) Присоедините провод к «отрицательному»

выводу аккумуляторной батареи.

(6) После удаления диагностического кода из

памяти снова проверьте, записаны ли они.

Q: Записан ли диагностический код №B1440?

ДА :  Переходите к этапу 5.
НЕТ : Замените модуль правой надувной шторки

безопасности (см.

C.52B144

).

ЭТАП 5. Измерение сопротивления на разъеме
блока управления системой SRS.
(1) Убедитесь, что «отрицательный» провод отсоеди

нен от аккумуляторной батареи. Если «отрица
тельный» провод не отсоединен от аккумулятор



ной батареи, отсоедините его.

AC905015

AC904706

AC904706

AC301553

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-63

(2) Нажимая часть «A», показанную на рисунке

разъема жгута проводов, поверните запорный
рычаг в направлении стрелки, чтобы освободить
запорный рычаг, и отсоедините разъем блока
управления системой SRS.

ОПАСНОСТЬ

Для освобождения короткой пружины разъема
блока управления системой SRS со стороны
жгута проводов при проведении следующих
операций, сначала отсоедините разъем
модуля надувной шторки безопасности и
оставьте цепь пиропатрона замкнутой.

(3) Используйте плоскую отвертку для вытягивания

фиксирующей кнопки разъема со стороны жгута
проводов. После освобождения фиксатора
отсоедините разъем модуля правой надувной
шторки безопасности со стороны жгута
проводов.

ВНИМАНИЕ

Короткая пружина может быть не освобождена
изза недостаточного продвижения внутрь.
Поэтому следует вставить изолятор на глубину
не менее 4 мм.
(4) Вставьте изолятор (ширина: 3 мм, толщина:



0,5 мм), например, стяжку для проводов, между
линией CRS, CRS+ и короткой пружиной и
освободите короткую пружину.

(5) Проверьте наличие электрической проводимости

между разъемом блока управления системой
SRS со стороны жгута проводов и линией CRS,
CRS+.

НОРМА: Электрическая проводимость
отсутствует

Q: В норме ли результаты проверки?

ДА :  Переходите к этапу 6.
НЕТ : Отремонтируйте жгут проводов.

ЭТАП 6. Проверьте, не появился ли вновь
диагностический код.

Q: Записан ли диагностический код №B1440?

ДА :  Замените блок управления системой SRS

(см.

C.52B129

).

НЕТ : Периодически повторяющаяся неисправ

ность (см. ГЛАВУ 00  Как пользоваться раз
делом «Поиск неисправностей»/Проверка
технического состояния  Как устранять пери
одически появляющиеся неисправности ).

Код №B1441 Пиропатрон газогенератора модуля правой надувной шторки безопасности
(обрыв цепи пиропатрона)

ВНИМАНИЕ

Если в блоке управления системой SRS записан
диагностический код B1441, то следует
провести диагностику линии шины CAN.

ПРИНЦИП ДЕЙСТВИЯ

В случае бокового столкновения, когда сила удара в
автомобиль превышает определенное значение и
когда удар мгновенно определяется датчиком боко
вого столкновения, а также аналоговым датчиком
замедления в блоке управления системой SRS, элек
трический ток подается от блока управления систе
мой SRS к модулю надувной шторки безопасности
(пиропатрону) со стороны удара.

ОЦЕНКА НЕИСПРАВНОСТИ

Код записывается, если происходит обрыв цепи блок
управления системой SRS  пиропатрон модуля
надувной шторки безопасности водителя.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Обрыв цепи к пиропатрону модуля надувной

шторки безопасности

• Поврежден разъем (разъемы)

• Неисправность блока управления системой SRS

AC905015

AC904706

AC905468

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-64

ПРОЦЕДУРА ДИАГНОСТИКИ

ЭТАП 1. Диагностика шины CAN с помощью
прибора M.U.T.III.
Для диагностики шин CAN используйте прибор
M.U.T.III.

Q: В норме ли результаты проверки?

ДА :  Переходите к этапу 2.
НЕТ : Отремонтируйте шину CAN (см. ГЛАВУ 54C

Поиск неисправностей ).

ЭТАП 2. Проверьте, не появился ли вновь
диагностический код.
(1) Присоедините провод к «отрицательному»

выводу аккумуляторной батареи.

(2) После удаления диагностического кода из

памяти снова проверьте, записаны ли они.

(3) Отсоедините провод от «отрицательного» вывода

аккумуляторной батареи.

Q: Записан ли диагностический код №B1441?

ДА :  Переходите к этапу 3.
НЕТ : Периодически повторяющаяся неисправ

ность (см. ГЛАВУ 00  Как пользоваться раз
делом «Поиск неисправностей»/Проверка
технического состояния  Как устранять пери
одически появляющиеся неисправности ).

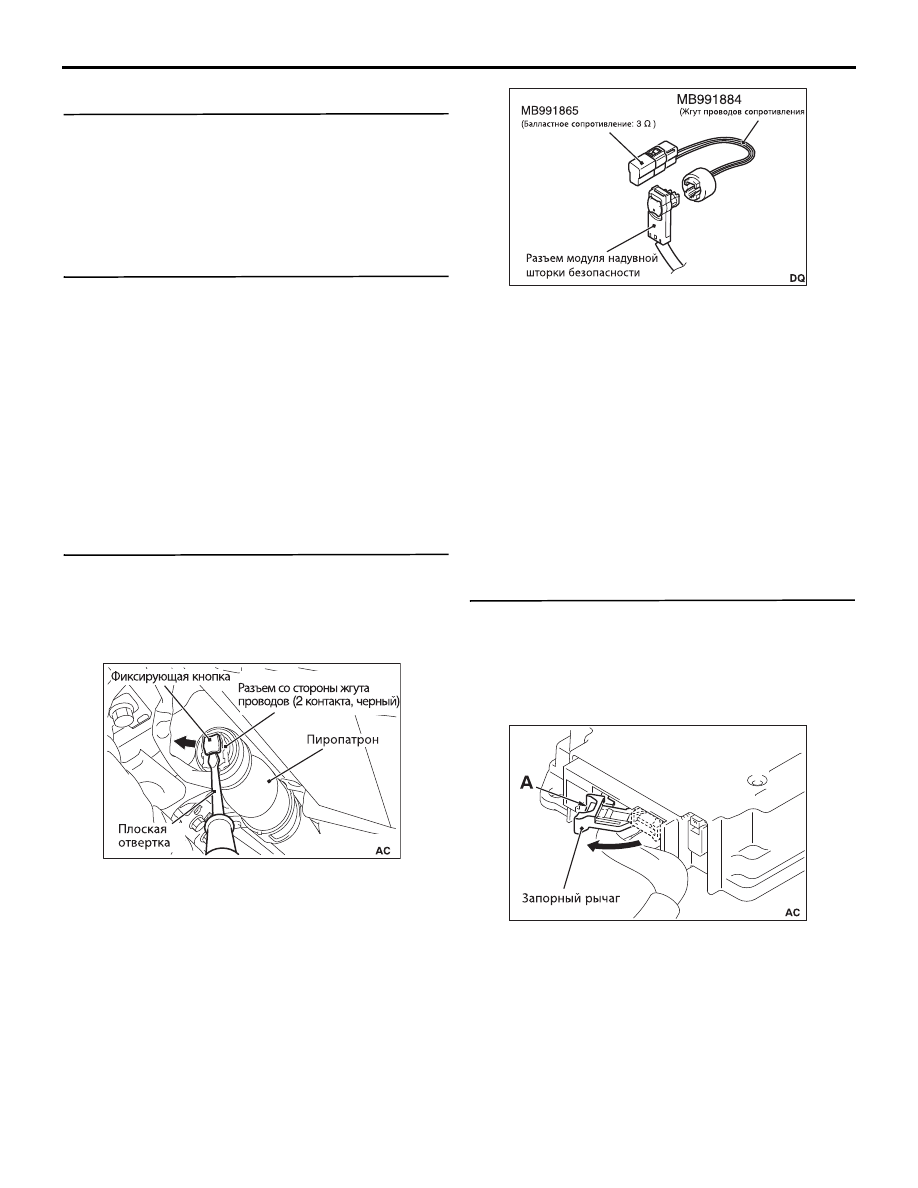

ЭТАП 3. Диагностическая проверка
присоединением балластного сопротивления.
(1) Убедитесь, что «отрицательный» провод отсоеди

нен от аккумуляторной батареи. Если «отрица
тельный» провод не отсоединен от аккумулятор



ной батареи, отсоедините его.

(2) Используйте плоскую отвертку для вытягивания

фиксирующей кнопки разъема модуля правой
надувной шторки безопасности в направлении,
указанном стрелкой. После освобождения
фиксатора отсоедините разъем.

(3) Присоедините балластное сопротивление

(специальный инструмент: MB991865) к жгуту
проводов сопротивления (специальный
инструмент: MB991884).

(4) Присоедините жгут проводов сопротивления

(специальный инструмент) к разъему модуля
правой надувной шторки безопасности.

(5) Присоедините провод к «отрицательному» выводу

аккумуляторной батареи.

(6) После удаления диагностического кода из памяти

снова проверьте, записаны ли они.

(7) Отсоедините провод от «отрицательного» вывода

аккумуляторной батареи.

Q: Записан ли диагностический код №B1441?

ДА :  Переходите к этапу 4.
НЕТ : Замените модуль правой надувной шторки

безопасности (см.

C.52B144

).

ЭТАП 4. Измерение сопротивления на разъеме
блока управления системой SRS и разъеме
модуля правой надувной шторки безопасности.
(1) Убедитесь, что «отрицательный» провод

отсоединен от аккумуляторной батареи. Если
«отрицательный» провод не отсоединен от
аккумуляторной батареи, отсоедините его.

(2) Нажимая часть «A», показанную на рисунке

разъема жгута проводов, поверните запорный
рычаг в направлении стрелки, чтобы освободить
запорный рычаг, и отсоедините разъем блока
управления системой SRS.

AC904706

AC301553

AC905015















содержание   ..  372  373  374  375   ..
