ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-41

ПРОЦЕДУРА ДИАГНОСТИКИ

ЭТАП 1. Диагностика шины CAN с помощью
прибора M.U.T.III.
Для диагностики шин CAN используйте прибор
M.U.T.III.

Q: В норме ли результаты проверки?

ДА :  Переходите к этапу 2.
НЕТ : Отремонтируйте шину CAN (см. ГЛАВУ 54C

Поиск неисправностей ).

ЭТАП 2. Проверьте, не появился ли вновь
диагностический код.
(1) Присоедините провод к «отрицательному»

выводу аккумуляторной батареи.

(2) После удаления диагностического кода из

памяти снова проверьте, записаны ли они.

(3) Отсоедините провод от «отрицательного» вывода

аккумуляторной батареи.

Q: Записан ли диагностический код №B1420?

ДА :  Переходите к этапу 3.
НЕТ : Периодически повторяющаяся неисправ

ность (см. ГЛАВУ 00  Как пользоваться раз
делом «Поиск неисправностей»/Проверка
технического состояния  Как устранять пери
одически появляющиеся неисправности ).

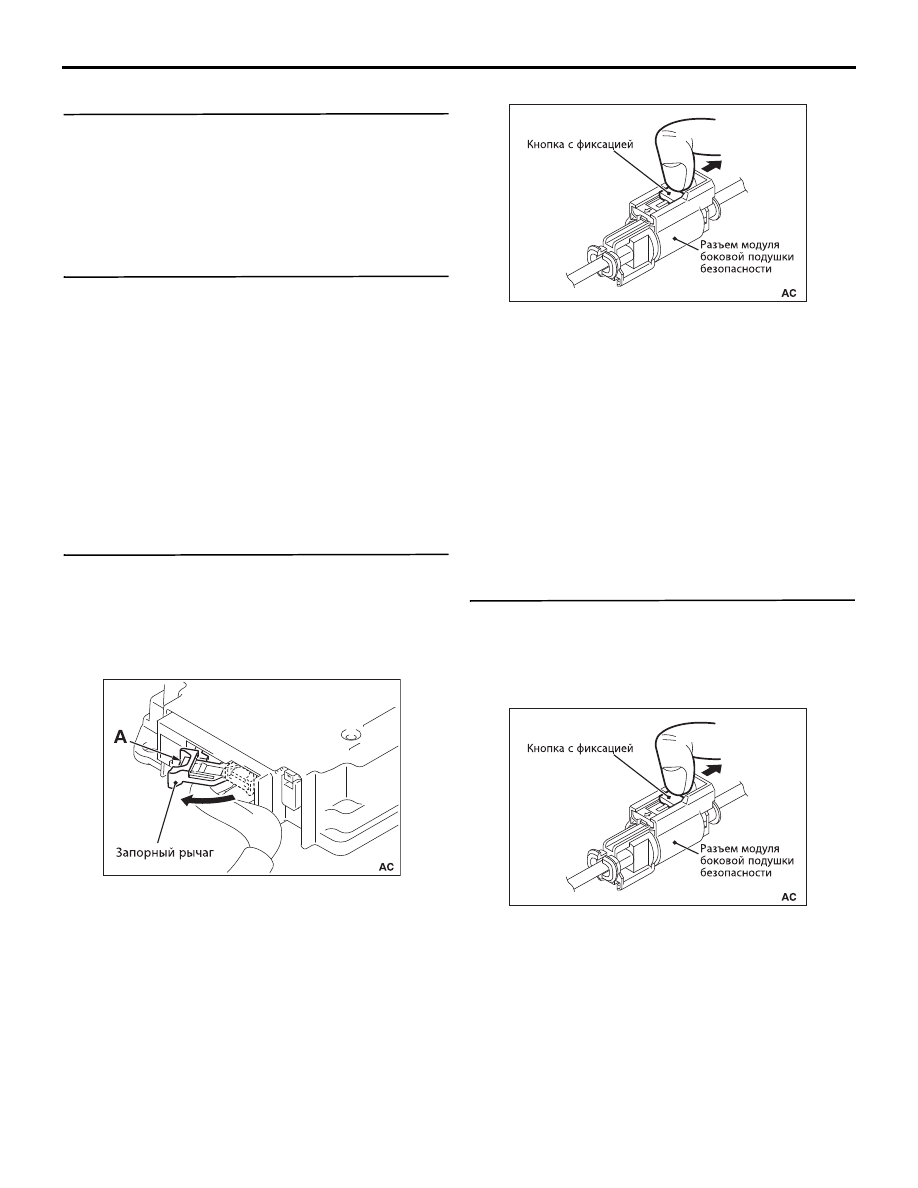

ЭТАП 3. Проверка разъема: Блок управления
системой SRS, модуль правой боковой подушки
безопасности.
(1) Убедитесь, что «отрицательный» провод

отсоединен от аккумуляторной батареи.



Если «отрицательный» провод не отсоединен от
аккумуляторной батареи, отсоедините его.

(2) Нажимая часть «A», показанную на рисунке

разъема жгута проводов, поверните запорный
рычаг в направлении стрелки, чтобы освободить
запорный рычаг. После отсоединения разъема
блока управления системой SRS снова

присоедините его.

(3) После отсоединения разъема модуля правой

боковой подушки безопасности снова соедините
его. Для того чтобы отсоединить разъем модуля
правой боковой подушки безопасности, освобо
дите разъем, сдвинув фиксирующую кнопку в
направлении, указанном стрелкой на рисунке, и
затем отсоедините разъем.

(4) Присоедините провод к «отрицательному» выводу

аккумуляторной батареи.

(5) После удаления диагностического кода из памяти

снова проверьте, записаны ли они.

(6) Отсоедините провод от «отрицательного» вывода

аккумуляторной батареи.

Q: Записан ли диагностический код №B1420?

ДА :  Переходите к этапу 4.
НЕТ : Замените соответствующий разъем.

ЭТАП 4. Диагностическая проверка
присоединением балластного сопротивления.
(1) Убедитесь, что «отрицательный» провод отсоеди

нен от аккумуляторной батареи. Если «отрица
тельный» провод не отсоединен от аккумулятор



ной батареи, отсоедините его.

(2) Отсоедините разъем модуля правой боковой

подушки безопасности, освободив разъем,
сдвигая фиксирующую кнопку в направлении,
указанном стрелкой на рисунке, и затем
отсоедините разъем.

AC905015

AC706606

AC706606

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-42

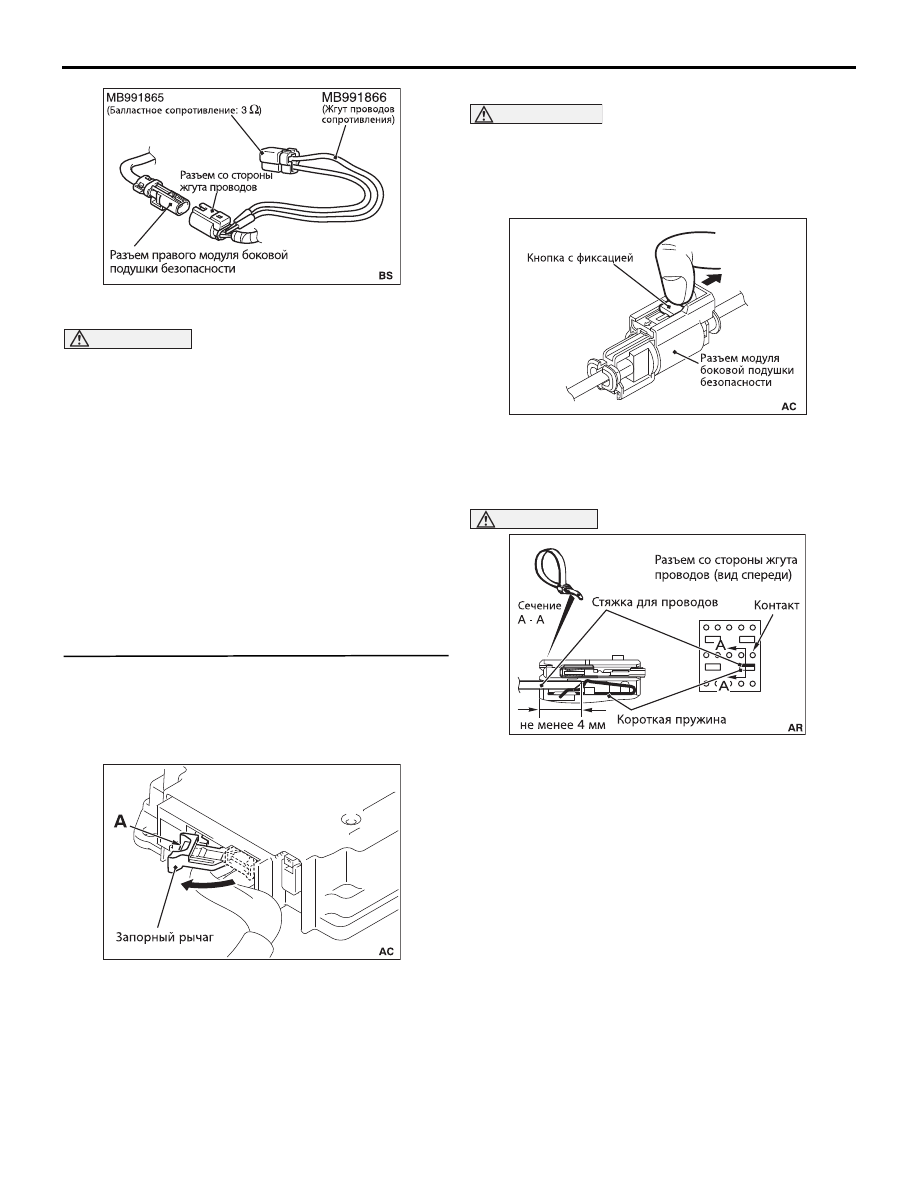

(3) Присоедините балластное сопротивление

(MB991865) к жгуту проводов (MB991886).

ВНИМАНИЕ

Не вставляйте пробник непосредственно в
контакт с лицевой стороны, поскольку может
быть ослаблено контактное давление в разъеме.
(4) Вставьте пробник жгута проводов сопротивления

с задней стороны разъема со стороны жгута
проводов модуля правой боковой подушки
безопасности.

(5) Присоедините провод к «отрицательному»

выводу аккумуляторной батареи.

(6) После удаления диагностического кода из

памяти снова проверьте, записаны ли они.

(7) Отсоедините провод от «отрицательного» вывода

аккумуляторной батареи.

Q: Записан ли диагностический код №B1420?

ДА :  Переходите к этапу 5.
НЕТ : Замените набивку и каркас спинки

переднего сиденья в сборе (см.

C.52B142

).

ЭТАП 5. Измерение сопротивления на разъеме
блока управления системой SRS.
(1) Убедитесь, что «отрицательный» провод

отсоединен от аккумуляторной батареи. Если
«отрицательный» провод не отсоединен от
аккумуляторной батареи, отсоедините его.

(2) Нажимая часть «A», показанную на рисунке

разъема жгута проводов, поверните запорный
рычаг в направлении стрелки, чтобы освободить
запорный рычаг, и отсоедините разъем блока

управления системой SRS.

ОПАСНОСТЬ

Для освобождения короткой пружины разъема
при проведении следующих операций, отсо(
едините этот разъем модуля боковой подушки
безопасности и оставьте цепь пиропатрона
замкнутой.

(3) Отсоедините разъем модуля правой боковой

подушки безопасности, освободив разъем,
сдвигая фиксирующую кнопку в направлении,
указанном стрелкой на рисунке, и затем
отсоедините разъем.

ВНИМАНИЕ

Короткая пружина может быть не освобождена
изза недостаточного продвижения внутрь,
поэтому вставьте на 4 мм или больше.
(4) Вставьте стяжку для проводов (ширина: 3 мм,

толщина: 0,5 мм) между линией SRS+, SRS и
короткую пружину, а затем освободите короткую
пружину.

(5) Проведите указанные ниже измерения на

разъеме со стороны жгута проводов модуля
правой боковой подушки безопасности.

•

Электрическая проводимость между линией
SRS+, SRS

НОРМА: Электрическая проводимость
отсутствует

Q: В норме ли результаты проверки?

ДА :  Переходите к этапу 6.
НЕТ : Отремонтируйте жгут проводов линии SRS+,

SRS между разъемом модуля правой
боковой подушки безопасности и разъемом
блока управления системой SRS.

AC507310

AC905015

AC706606

AC905468

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-43

ЭТАП 6. Проверьте, не появился ли вновь
диагностический код.

Q: Записан ли диагностический код №B1420?

ДА :  Замените блок управления системой SRS

(см.

C.52B129

).

НЕТ : Периодически повторяющаяся неисправ

ность (см. ГЛАВУ 00  Как пользоваться раз
делом «Поиск неисправностей»/Проверка
технического состояния  Как устранять пери
одически появляющиеся неисправности ).

Код №B1421 Пиропатрон газогенератора модуля правой боковой подушки безопасности
(обрыв цепи пиропатрона)

ВНИМАНИЕ

Если в блоке управления системой SRS записан
диагностический код B1421, то следует
провести диагностику линии шины CAN.

ПРИНЦИП ДЕЙСТВИЯ

В случае бокового столкновения, когда сила удара в
автомобиль превышает определенное значение и
когда удар мгновенно определяется датчиком боко
вого столкновения, а также аналоговым датчиком
замедления в блоке управления системой SRS, элек
трический ток подается от блока управления систе
мой SRS к модулю боковой подушки безопасности
(пиропатрону) со стороны удара.

ОЦЕНКА НЕИСПРАВНОСТИ

Код записывается, если происходит обрыв цепи блок
управления системой SRS  пиропатрон модуля
боковой подушки безопасности.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Обрыв цепи пиропатрона модуля боковой

подушки безопасности

• Плохой контакт в разъеме

• Неисправность блока управления системой SRS

ПРОЦЕДУРА ДИАГНОСТИКИ

ЭТАП 1. Диагностика шины CAN с помощью
прибора M.U.T.III.
Для диагностики шин CAN используйте прибор
M.U.T.III.

Q: В норме ли результаты проверки?

ДА :  Переходите к этапу 2.
НЕТ : Отремонтируйте шину CAN (см. ГЛАВУ 54C

Поиск неисправностей ).

ЭТАП 2. Проверьте, не появился ли вновь
диагностический код.
(1) Присоедините провод к «отрицательному» выводу

аккумуляторной батареи.

(2) После удаления диагностического кода из памяти

снова проверьте, записаны ли они.

(3) Отсоедините провод от «отрицательного» вывода

аккумуляторной батареи.

Q: Записан ли диагностический код №B1421?

ДА :  Переходите к этапу 3.
НЕТ : Периодически повторяющаяся неисправ

ность (см. ГЛАВУ 00  Как пользоваться раз
делом «Поиск неисправностей»/Проверка
технического состояния  Как устранять пери
одически появляющиеся неисправности ).

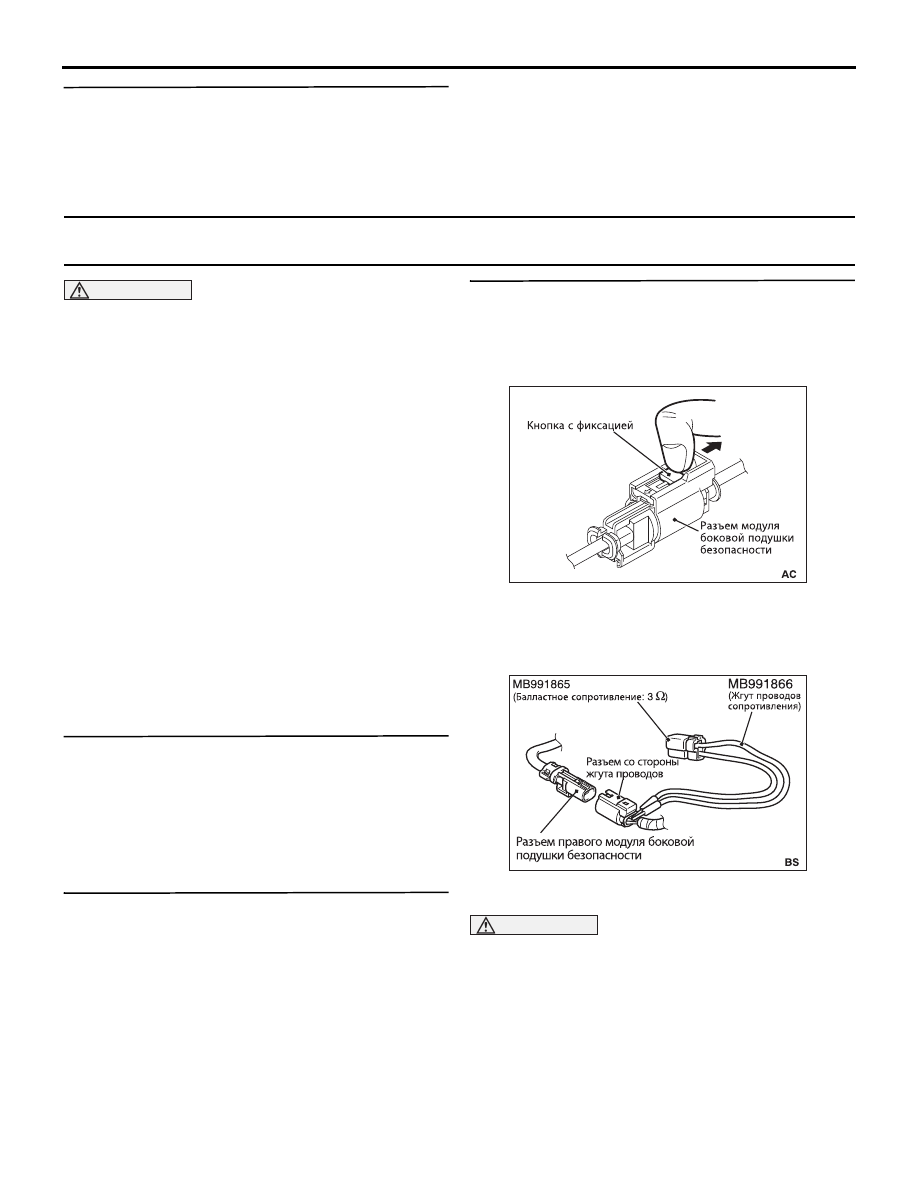

ЭТАП 3. Диагностическая проверка
присоединением балластного сопротивления.
(1) Убедитесь, что «отрицательный» провод

отсоединен от аккумуляторной батареи.



Если «отрицательный» провод не отсоединен от
аккумуляторной батареи, отсоедините его.

(2) Отсоедините разъем модуля правой боковой

подушки безопасности, освободив разъем,
сдвигая фиксирующую кнопку в направлении,
указанном стрелкой на рисунке, и затем
отсоедините разъем.

(3) Присоедините балластное сопротивление

(MB991865) к жгуту проводов (MB991886).

ВНИМАНИЕ

Не вставляйте пробник непосредственно в
контакт с лицевой стороны, поскольку может
быть ослаблено контактное давление в разъеме.
(4) Вставьте пробник жгута проводов сопротивления

с задней стороны разъема со стороны жгута
проводов модуля правой боковой подушки
безопасности.

(5) Присоедините провод к «отрицательному» выводу

аккумуляторной батареи.

(6) После удаления диагностического кода из памяти

снова проверьте, записаны ли они.

(7) Отсоедините провод от «отрицательного» вывода

аккумуляторной батареи.

AC706606

AC507310

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-44

Q: Записан ли диагностический код №B1421?

ДА :  Переходите к этапу 4.
НЕТ : Замените набивку и каркас спинки

переднего сиденья в сборе (см.

C.52B142

).

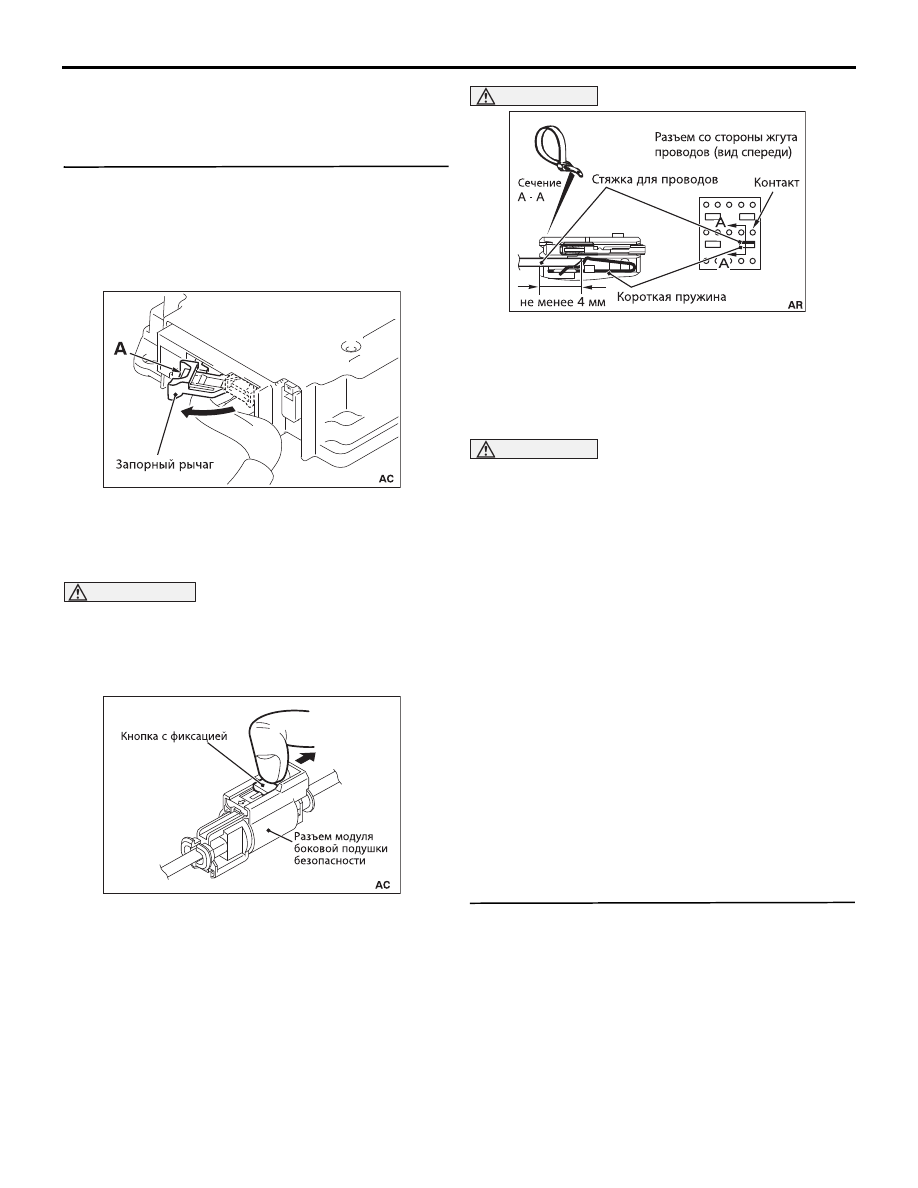

ЭТАП 4. Измерение сопротивления на разъеме
блока управления системой SRS и разъеме
модуля правой боковой подушки безопасности.
(1) Убедитесь, что «отрицательный» провод

отсоединен от аккумуляторной батареи.



Если «отрицательный» провод не отсоединен от
аккумуляторной батареи, отсоедините его.

(2) Нажимая часть «A», показанную на рисунке

разъема жгута проводов, поверните запорный
рычаг в направлении стрелки, чтобы освободить
запорный рычаг, и отсоедините разъем блока
управления системой SRS.

ОПАСНОСТЬ

Для освобождения короткой пружины разъема
при проведении следующих операций, отсо(
едините этот разъем модуля боковой подушки
безопасности и оставьте цепь пиропатрона
замкнутой.

(3) Отсоедините разъем модуля правой боковой

подушки безопасности, освободив разъем,
сдвигая фиксирующую кнопку в направлении,
указанном стрелкой на рисунке, и затем
отсоедините разъем.

ВНИМАНИЕ

Короткая пружина может быть не освобождена
изза недостаточного продвижения внутрь,
поэтому вставьте на 4 мм или больше.
(4) Вставьте стяжку для проводов (ширина: 3 мм,

толщина: 0,5 мм) между линией SRS+, SRS и
короткую пружину, а затем освободите короткую
пружину.

ВНИМАНИЕ

Не вставляйте пробник непосредственно в
контакт разъема со стороны жгута проводов
модуля правой боковой подушки безопасности с
лицевой стороны, поскольку может быть
ослаблено контактное давление в разъеме.
(5) Проведите указанные ниже измерения на

разъемах со стороны жгута проводов блока
управления системой SRS и модуля правой
боковой подушки безопасности.

•

Электрическая проводимость линии SRS+
между разъемом блока управления системой
SRS и разъемом модуля правой боковой
подушки безопасности

•

Электрическая проводимость линии SRS
между разъемом блока управления системой
SRS и разъемом модуля правой боковой
подушки безопасности

НОРМА: Электрическая проводимость
имеется (не более 2 W)

Q: В норме ли результаты проверки?

ДА :  Переходите к этапу 5.
НЕТ : Отремонтируйте жгут проводов линии

SRS+, SRS между разъемом модуля правой
боковой подушки безопасности и разъемом
блока управления системой SRS.

ЭТАП 5. Проверьте, не появился ли вновь
диагностический код.

Q: Записан ли диагностический код №B1421?

ДА :  Замените блок управления системой SRS

(см.

C.52B129

).

НЕТ : Периодически повторяющаяся неисправ

ность (см. ГЛАВУ 00  Как пользоваться раз
делом «Поиск неисправностей»/Проверка
технического состояния  Как устранять пери
одически появляющиеся неисправности ).
