ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ <Блок управления системой OSS>

СИСТЕМА РАБОТЫ БЕЗ КЛЮЧА (KOS)

42B

-94

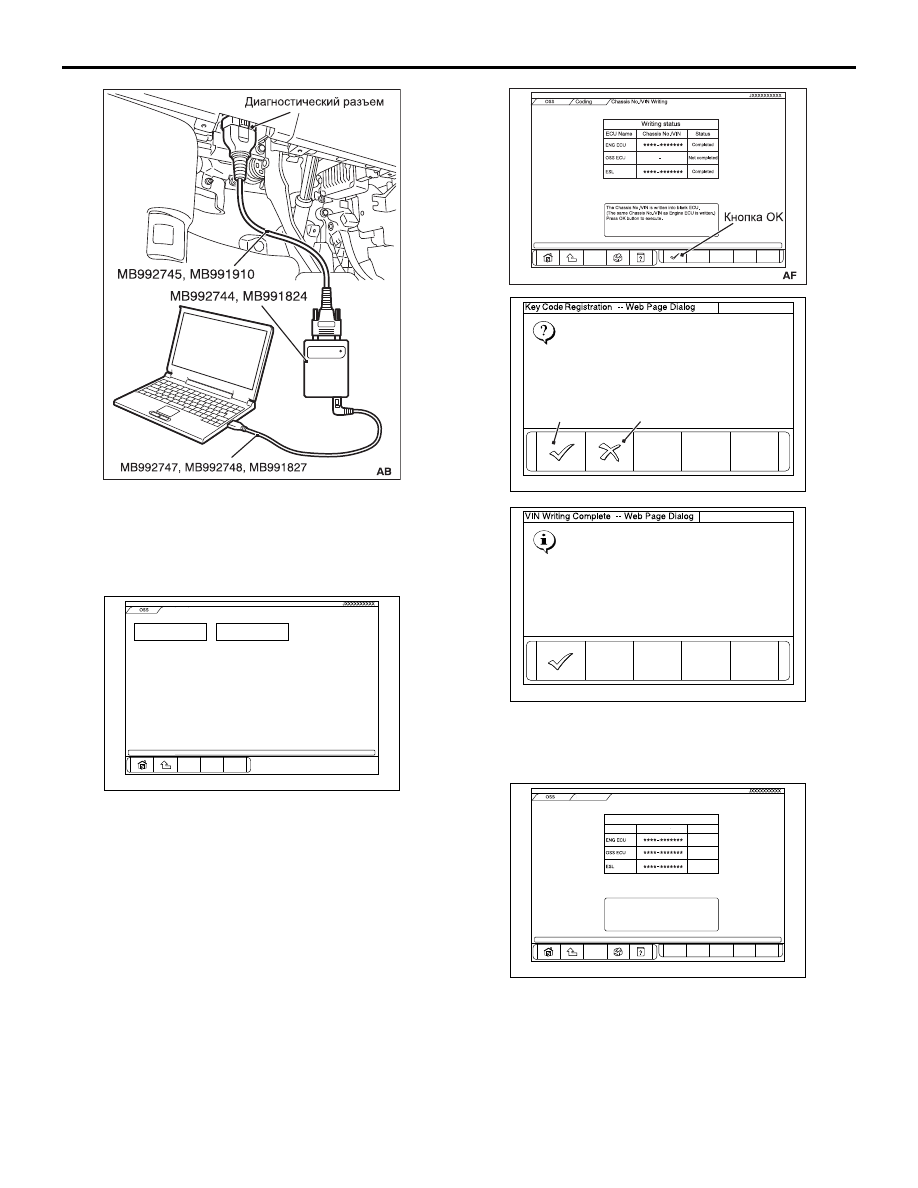

2. Подключите прибор M.U.T.III к диагностическому

разъему.

3. Выберите пункт «OSS» на экране выбора систем

прибора M.U.T.III.

4. В экране меню функций системы OSS выберите

пункт «Coding» (Кодирование).

5. На экране меню кодирования выберите «Chassis

No./VIN Writing» (Запись номера шасси/VIN).

6. Следуя указаниям на экране, нажмите кнопку OK

для выполнения записи номера шасси.
(Приведенный выше экран M.U.T. указывает, когда
заменен блок управления системой OSS).

7. На экране подтверждения результата записи

проверьте, что номер шасси записан, и
завершите регистрацию.

8. Нажмите кнопку запуска двигателя для перевода

подачи питания в положение OFF.

ACB05017

AC905137

Please select function.

Chassis No./VIN Writing

Coding

Coding

AD

Chassis No./VIN Information

AC905138

AC905139

Chassis No./VIN Writing

Chassis No./VIN Writing will start.
Are you sure?
Caution:
You can write Chassis No./VIN into ECU only once.

AC

Cancel button

OK button

AC905140

Chassis No./VIN Writing

Completed.

AB

AC905141

Coding

Chassis No./VIN Writing

Writing status

ECU Name

Chassis No./VIN

Status

Completed

Completed

Completed

Please confirm the writing result.

AE

СИСТЕМА РАБОТЫ БЕЗ КЛЮЧА (KOS)

42B

-95

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ KOS

ПРИМЕЧАНИЕ:  После того, как прибор M.U.T.8III
выполнит запись номера шасси, он принуди8
тельно включит кнопку запуска двигателя.



Поэтому по завершении переведите кнопку
запуска двигателя в положение OFF.

9. Если дверь водителя открыта, закройте ее, либо,

если дверь водителя закрыта, откройте ее.

10.Имея при себе ключ дистанционного отпирания

замков дверей, выполните дважды перевод
кнопки запуска двигателя из положения OFF в
положение ON.

11.Проверьте, что в блоке управления системой OSS

диагностический код (B1160, B1164, B1165,
B1166 или U1199) не записан, и завершите
регистрацию.

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ KOS

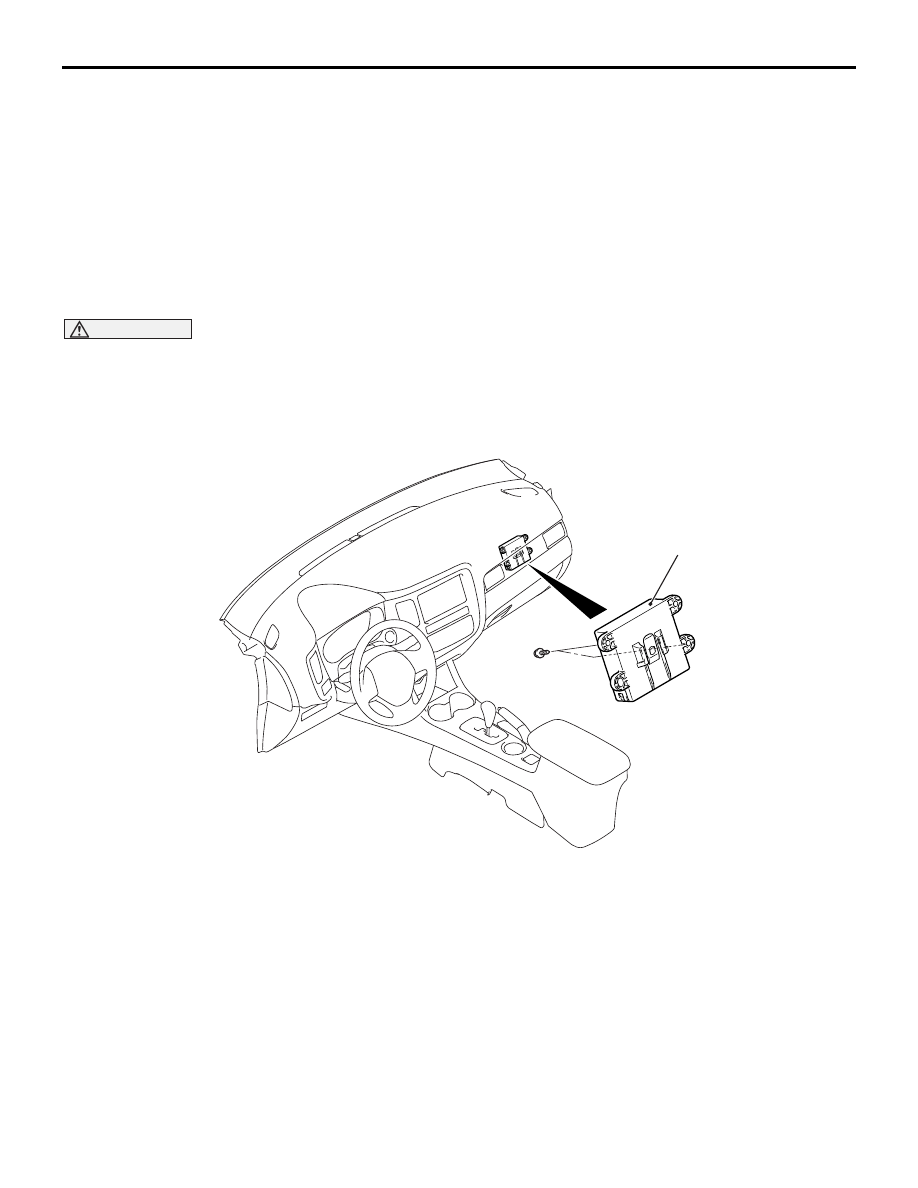

СНЯТИЕ И УСТАНОВКА

M1429605900407

ВНИМАНИЕ

Если блок управления системой KOS заменен, то для завершения регистрации каждого идентифика
ционного кода обратитесь к таблице оценки необходимости регистрации идентификационных кодов

C.42B88

.

ACB05639

1

AB

Последовательность демонтажа

•

Верхнее отделение перчаточного ящика
в сборе (см. ГЛАВУ 52A

−

 Панель

управления в сборе .)

•

Блок управления системой OSS



(см.

C.42B100

).

1.

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ KOS

Последовательность демонтажа

НАРУЖНАЯ ПЕРЕДАЮЩАЯ АНТЕННА В СБОРЕ, ВНУТРЕННЯЯ ПЕРЕДАЮЩАЯ

СИСТЕМА РАБОТЫ БЕЗ КЛЮЧА (KOS)

42B

-96

НАРУЖНАЯ ПЕРЕДАЮЩАЯ АНТЕННА В СБОРЕ,

ВНУТРЕННЯЯ ПЕРЕДАЮЩАЯ АНТЕННА В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1429619300099

AC905335

ACB05641

Последовательность демонтажа
наружной передающей антенны
(сторона водителя)



•

Верхняя обивка левой средней стойки
кузова (см. ГЛАВУ 52A

− Отделка салона

.)

1.

Наружная передающая антенна (сторона
водителя)

Последовательность демонтажа
наружной передающей антенны
(сторона пассажира)



•

Верхняя обивка правой средней стойки
кузова (см. ГЛАВУ 52A

− Отделка салона .)

2.

Наружная передающая антенна (сторона
пассажира)

СИСТЕМА РАБОТЫ БЕЗ КЛЮЧА (KOS)

42B

-97

НАРУЖНАЯ ПЕРЕДАЮЩАЯ АНТЕННА В СБОРЕ, ВНУТРЕННЯЯ ПЕРЕДАЮЩАЯ АНТЕННА В СБОРЕ

Последовательность демонтажа
наружной передающей антенны
(дверь багажного отделения)



•

Задний бампер в сборе (см. ГЛАВУ 51

−

Задний бампер в сборе ).

3.

Наружная передающая антенна (дверь
багажного отделения)
Последовательность демонтажа
зуммера



•

Задний бампер в сборе (см. ГЛАВУ 51

−

Задний бампер в сборе ).

4.

Зуммер
Последовательность демонтажа
передней внутренней передающей
антенны



•

Панель рычага селектора в сборе (см.
ГЛАВУ 52A

− Передняя напольная

консоль ).

5.

Внутренняя передняя передающая
антенна
Последовательность демонтажа
задней внутренней передающей
антенны



•

Отсек в обивке боковины (см. ГЛАВУ 52A

− Отделка салона .)

6.

Внутренняя задняя передающая антенна
