Mitsubishi Outlander 3. Руководство - часть 331





КЛЮЧ ДИСТАНЦИОННОГО ОТПИРАНИЯ ЗАМКОВ ДВЕРЕЙ

СИСТЕМА РАБОТЫ БЕЗ КЛЮЧА (KOS)

42B

-98

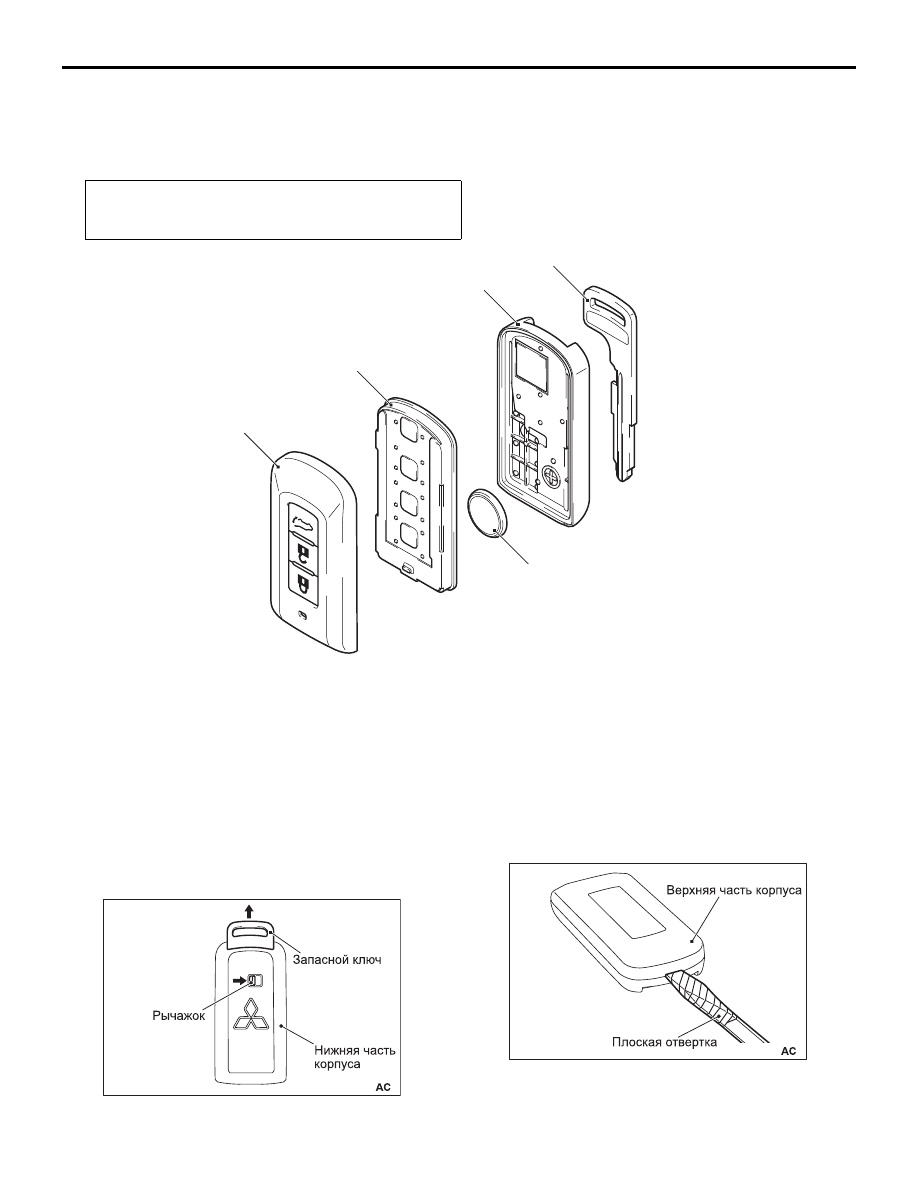

КЛЮЧ ДИСТАНЦИОННОГО ОТПИРАНИЯ ЗАМКОВ

ДВЕРЕЙ

РАЗБОРКА И СБОРКА

M1429604000285

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> ИЗВЛЕЧЕНИЕ ЗАПАСНОГО
КЛЮЧА

Для того чтобы извлечь запасной ключ из ключа
дистанционного управления замками дверей,
сдвиньте рычажок на нижней части корпуса в
направлении, указанном стрелкой.

<<B>> ВЕРХНЯЯ ЧАСТЬ КОРПУСА/



ПЕРЕДАТЧИК В СБОРЕ/ЭЛЕМЕНТ
ПИТАНИЯ/НИЖНЯЯ ЧАСТЬ КОРПУСА

Установите плоскую отвертку, обернутую защитной
лентой, как показано на рисунке, и вскройте ключ
дистанционного управления замками дверей.

Дополнительные операции после установки
Проверка работы ключа дистанционного отпирания
замков дверей

AC702707AD

1

2

3

4

5

Последовательность разборки



<<

A

>>

1.

Запасной ключ

<<

B

>>

2.

Верхняя часть корпуса

<<

B

>>

3.

Передатчик

<<

B

>>

>>

A

<<

4.

Элемент питания

<<

B

>>

5.

Нижняя часть корпуса

AC609036

AC609037

СИСТЕМА РАБОТЫ БЕЗ КЛЮЧА (KOS)

42B

-99

ГНЕЗДО ДЛЯ КЛЮЧА

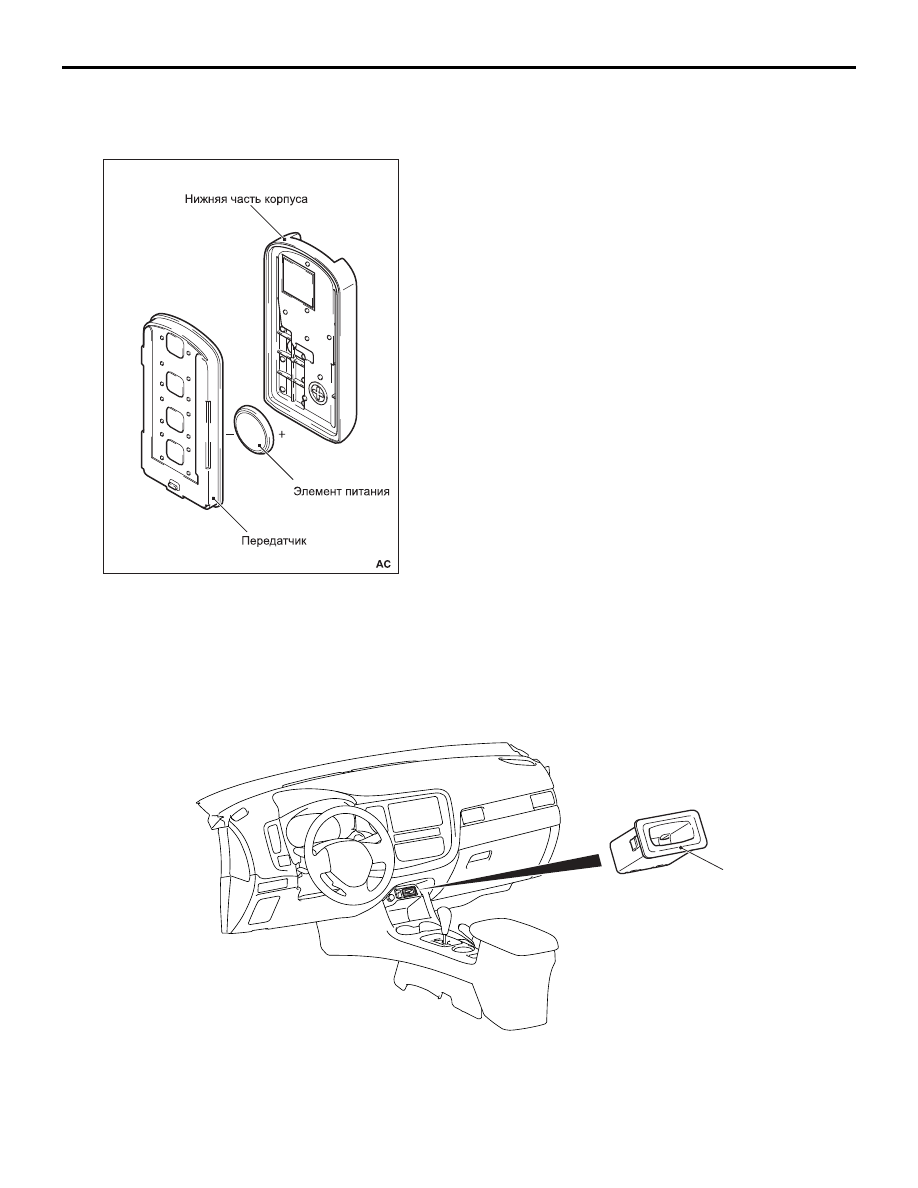

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< УСТАНОВКА ЭЛЕМЕНТА
ПИТАНИЯ

Установите элемент питания «положительной»
стороной (+) к нижней части корпуса.

Заменяемый элемент питания:
Литийионный элемент питания CR2032

ГНЕЗДО ДЛЯ КЛЮЧА

СНЯТИЕ И УСТАНОВКА

M1429620700035

AC609442

AC609035

ACB05707

1

AB

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ OSS

СИСТЕМА РАБОТЫ БЕЗ КЛЮЧА (KOS)

42B

-100

ПРОВЕРКА

M1429620800032

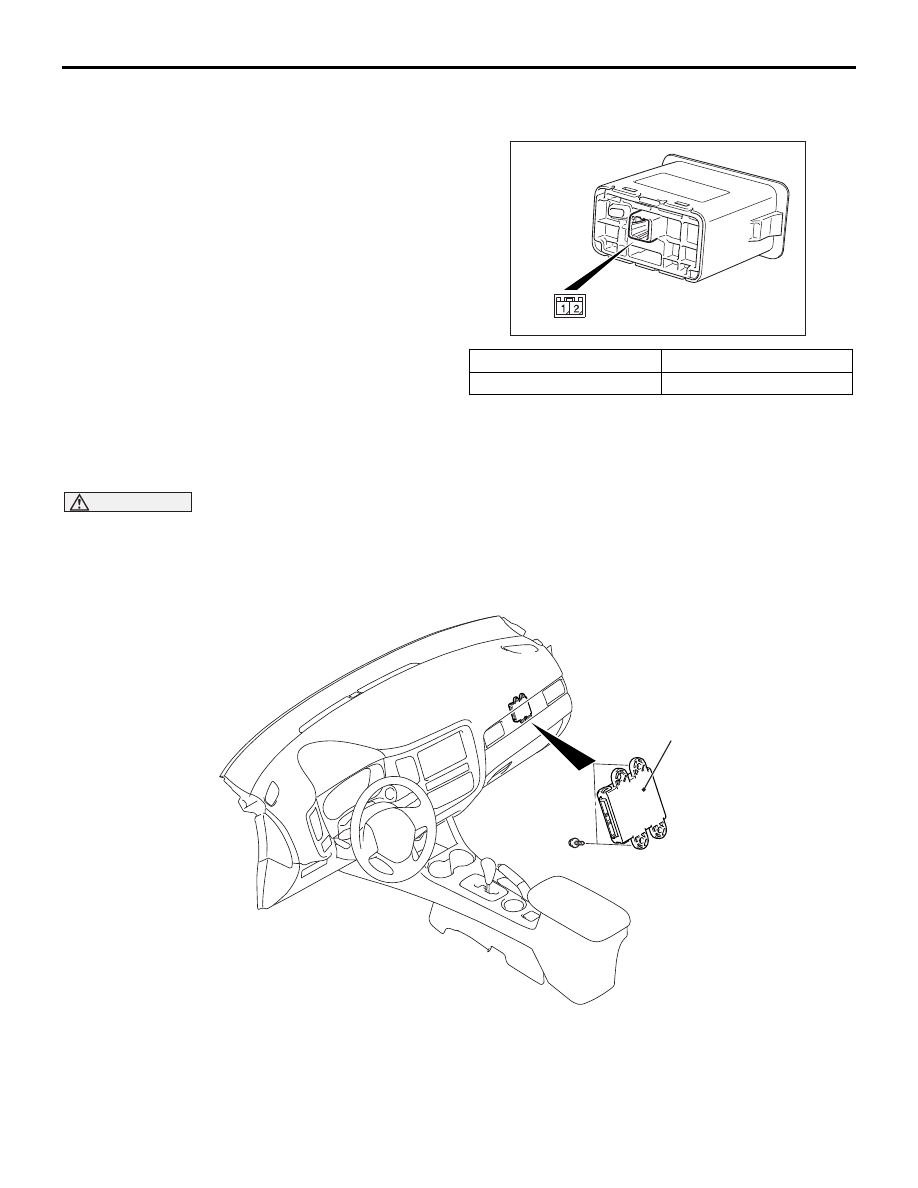

ПРОВЕРКА ГНЕЗДА ДЛЯ КЛЮЧА

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ OSS

СНЯТИЕ И УСТАНОВКА

M1429625900034

ВНИМАНИЕ

При замене блока управления системой OSS убедитесь в завершении регистрации номера шасси.
(См.

C.42B93

.)

Последовательность демонтажа



Отделение в нижней части центральной
консоли в сборе (см. ГЛАВУ 52A

− Панель

управления в сборе .)

1.

Гнездо для ключа

Номер контакта

Нормальное значение

− 2

12

± 4 Ω

AC905044AB

ACB05640

1

AB

Последовательность демонтажа



Верхнее отделение перчаточного
ящика в сборе (см. ГЛАВУ 52A

−

Панель управления в сборе .)

>>

A

<<

1.

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ OSS

СИСТЕМА РАБОТЫ БЕЗ КЛЮЧА (KOS)

42B

-101

КНОПКА ПУСКА ДВИГАТЕЛЯ

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< УСТАНОВКА БЛОКА
УПРАВЛЕНИЯ СИСТЕМОЙ OSS

При замене блока управления системой OSS
включается специальный режим работы и система
работает следующим образом:

• При нажатой кнопке запуска двигателя режим

подачи питания для автомобиля меняется без
сертификации ключа.

• Включение/выключение электрической

блокировки рулевого вала не выполняется.

• Двигатель не может быть запущен.

• При запуске двигателя светодиод кнопки запуска

двигателя мигает зеленым цветом.

• После того, как связанные с системой OSS

устройства зарегистрированы и запуск двигателя
становится возможным, специальный режим
работы будет автоматически отменен при
использовании кнопки запуска двигателя.

• Убедитесь, что отмена специального режима

работы завершена, проверив диагностический
код, проверив, мигает или нет светодиод кнопки
запуска двигателя, и проверив, можно ли
запустить двигатель.

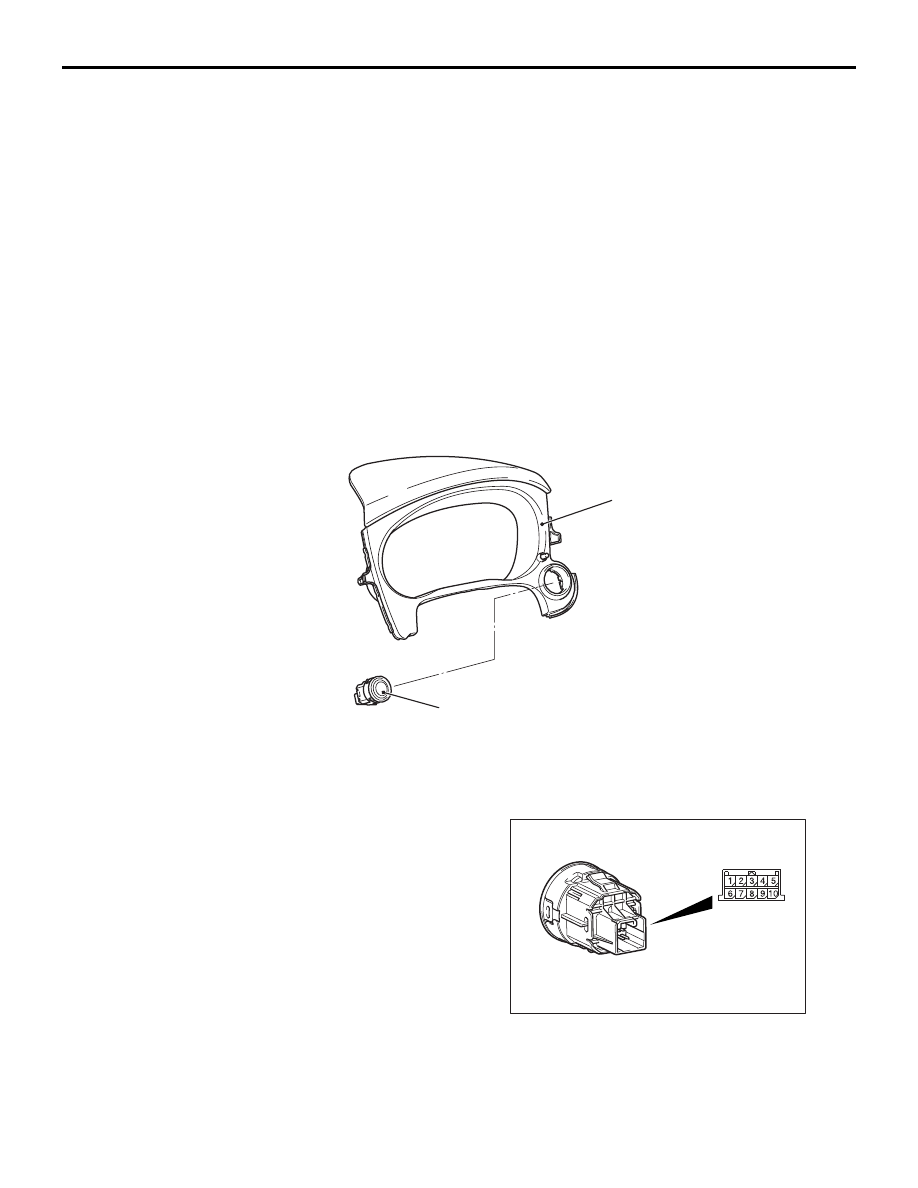

КНОПКА ПУСКА ДВИГАТЕЛЯ

СНЯТИЕ И УСТАНОВКА

M1429625600033

ПРОВЕРКА

M1429625700041

ACB05708AB

1

2

Последовательность демонтажа



1.

Окантовка панели приборов (см. ГЛАВА
54A

− Панель приборов .)

2.

Кнопка запуска двигателя

AC904993AE
