ПОИСК НЕИСПРАВНОСТЕЙ <БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ KOS>

СИСТЕМА РАБОТЫ БЕЗ КЛЮЧА (KOS)

42B

-6

ПОИСК НЕИСПРАВНОСТЕЙ

<БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ KOS>

ТИПОВОЙ МЕТОД ПОИСКА
НЕИСПРАВНОСТЕЙ

M1429604400056

см. ГЛАВУ 00

− Как пользоваться разделом «Поиск

неисправностей»/Проверка технического состояния .

НАЗНАЧЕНИЕ ДИАГНОСТИРОВАНИЯ

M1429605400372

ПОРЯДОК СЧИТЫВАНИЯ
ДИАГНОСТИЧЕСКОГО КОДА

См. ГЛАВУ 00

− Рекомендации по поиску

неисправностей и проверке технического состояния .

ПОРЯДОК УДАЛЕНИЯ
ДИАГНОСТИЧЕСКОГО КОДА

См. ГЛАВУ 00

− Рекомендации по поиску

неисправностей и проверке технического состояния .

ПРОВЕРКА ДАННЫХ СТОПКАДРА

Данные стопкадра можно проверить при помощи
прибора M.U.T.III.
При обнаружении неисправности и записи диагнос
тического кода блок управления, подключенный к
шине CAN, получает данные до определения диа
гностического кода и данные, когда диагностический
код определен, а затем записывает состояние блока
управления в данное время. Анализируя все данные,
полученные от прибора M.U.T.III, можно намного
более эффективно выполнить поиск неисправностей.
Отображенные позиции соответствуют содержанию
приведенной ниже таблицы.

Перечень отображаемых позиций

ПЕРЕЧЕНЬ ПРЕДУПРЕЖДЕНИЙ И СИГНАЛИЗАТОРОВ <Стандартные>

M1429612300623

Если система KOS неисправна или работает
неправильно, то блок управления системой KOS
предупреждает водителя об этом, включая наружный
зуммер и сигнализатор работы без ключа на панели
приборов.

MB992006

Особо тонкий щуп

Проверка состоняия цепей и
измерение напряжения на
разъемах и в жгутах проводов

MB990784

Съемник орнаментов

Снятие кожуха рулевой
колонки

Инструмент

Номер

Наименование

Применение

MB992006

MB990784

№ позиции

Наименование позиции

Назначение позиции

Единицы
измерения

1

Одометр

Суммарный пробег автомобиля после появления
диагностического кода

км

2

Число включений
зажигания

Количество переключений режима питания в
положение ON или OFF после перехода от прошлой
неисправности.

Отображается
результат подсчета.

4

Суммарное время
текущей неисправности

Суммарное время для текущей неисправности по
диагностическому коду

мин

СИСТЕМА РАБОТЫ БЕЗ КЛЮЧА (KOS)

42B

-7

ПОИСК НЕИСПРАВНОСТЕЙ <БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ KOS>

Позиция

Индикатор

Состояние

Вид
предупреждения

Условия отмены
предупреждения (когда
соблюдено любое
условие)

Предупреждени
е о низком
напряжении
элемента
питания ключа
дистанционного
отпирания
замков дверей

При нажатии кнопки
пуска двигателя
обнаружен ключ
дистанционного
отпирания замков
дверей с низким
напряжением элемента
питания.

Сигнализатор мигает
в течение 30 секунд.

• Обнаружен режим

питания OFF.

• После включения

предупреждения прошло
30 секунд.

Предупреждени
е об извлечении
ключа
дистанционного
отпирания
замков дверей

Ключ дистанционного
отпирания замков
дверей находится вне
автомобиля, когда
режим питания
находится в любом
положении, кроме
положения OFF, и дверь
закрыта.

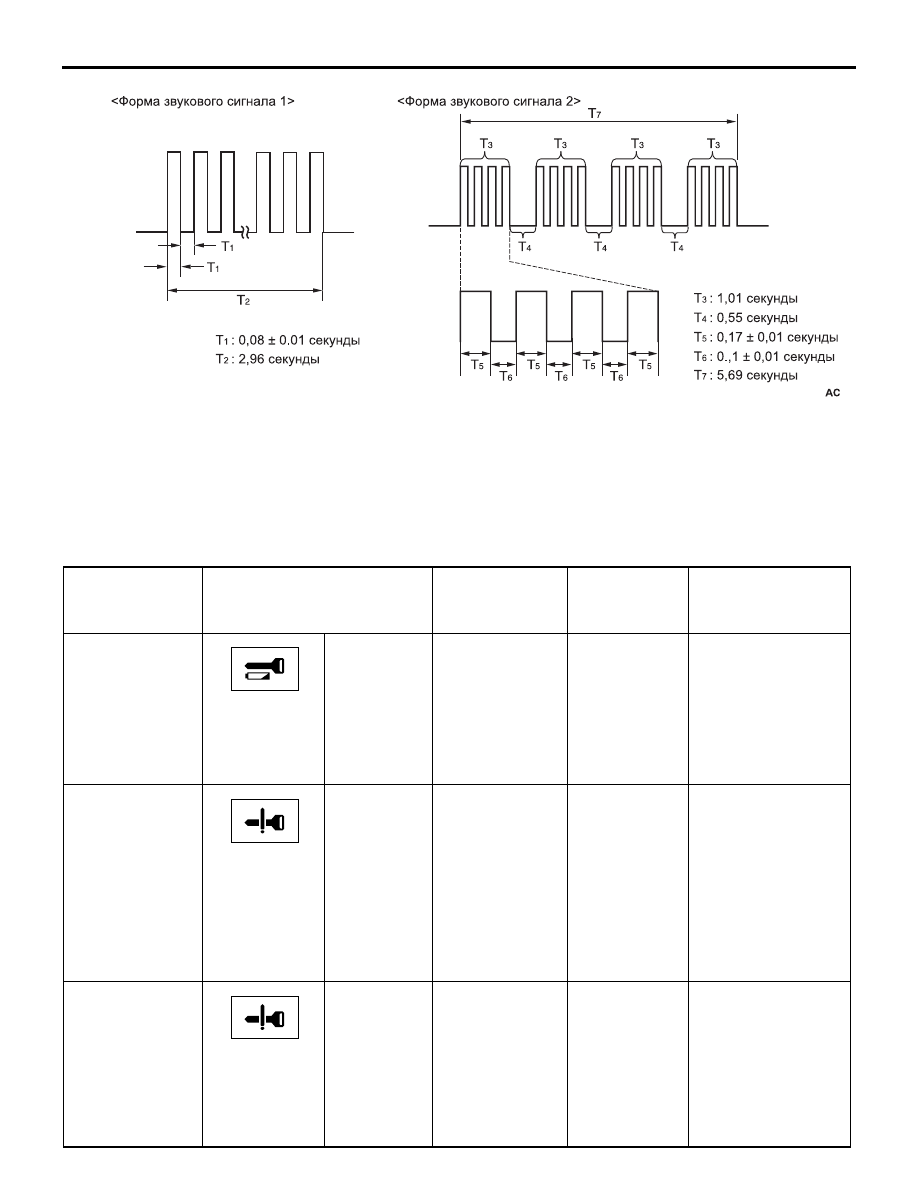

• Сигнализатор

мигает в течение
5 минут.

• Наружный зуммер

звучит в течение
5,69 с по форме 2.

• Обнаружен режим

питания OFF.

• Блок управления

системой KOS
обнаружил ключ
дистанционного
отпирания замков
дверей внутри
автомобиля.

• С установки режима

питания в положение
ACC прошло 5 минут.

Замок двери не
работает (ключ
дистанционного
отпирания
замков дверей
находится
внутри
автомобиля).

Кнопка запирания/



отпирания на наружной
ручке передней двери
(сторона водителя,
сторона переднего
пассажира) или
рукотяка привода
замка двери багажного
отделения (кнопка
отпирания двери
багажного отделения,
кнопка запирания
двери багажного
отделения) нажата,
когда ключ
дистанционного
отпирания замков
дверей остается
внутри автомобиля.

• Сигнализатор

мигает в течение
5 секунд.

• Наружный зуммер

звучит в течение
2,96 с по форме 1.

• Кнопка

запирания/отпирания на
наружной ручке
передней двери
(сторона водителя,
сторона переднего
пассажира) или рукотяка
привода замка двери
багажного отделения
(кнопка отпирания двери
багажного отделения,
кнопка запирания двери
багажного отделения)
нажата снова.

• После включения

предупреждения прошло
5 секунд.

Замок двери не
работает (дверь
открыта).

Кнопка запирания/



отпирания на наружной
ручке передней двери
(сторона водителя,
сторона переднего
пассажира) или
рукотяка привода
замка двери багажного
отделения (кнопка
отпирания двери
багажного отделения,
кнопка запирания
двери багажного
отделения) нажата,
когда дверь закрыта
неполностью.

• Сигнализатор

мигает в течение
5 секунд.

• Наружный зуммер

звучит в течение
2,96 с по форме 1.

• Все двери закрыты.

• После включения

предупреждения прошло
5 секунд.

AC809615

AC809615

AC809615

AC809615

ПОИСК НЕИСПРАВНОСТЕЙ <БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ KOS>

СИСТЕМА РАБОТЫ БЕЗ КЛЮЧА (KOS)

42B

-8

Системная
ошибка

Кнопка пуска двигателя
нажата, когда ошибка
была обнаружена в
EEPROM блока
управления системой
KOS.

Сигнализатор
включается на 5
минут.

С начала предупреждения
прошло 5 минут, кроме того,
режим питания в положении
OFF

Кнопка пуска двигателя
нажата, когда
передающая антенна
имеет обрыв цепи или
замыкание на цепь
питания.

Обнаружен обрыв цепи
или замыкание на
«массу» в гнезде для
ключа.

Ошибка обнаружена и
режим питания
отличается от
положения OFF.

Ключ
дистанционного
отпирания
замков дверей
не обнаружен
внутри
автомобиля

При нажатии кнопки
пуска двигателя ключ
дистанционного
отпирания замков
дверей не обнаружен
внутри автомобиля.

Сигнализатор мигает
в течение 5 секунд.

• Обнаружен режим

питания OFF.

• После включения

предупреждения прошло
5 секунд.

Напоминание об
оставленном
ключе

При оставленной
открытой двери
водителя ключ
дистанционного
отпирания замков
дверей не извлечен из
гнезда в напольной
консоли.

• Сигнализатор

мигает в течение
1 минуты.

• Наружный зуммер

звучит в течение
2,96 с по форме 1.

• Ключ извлечен из гнезда

в напольной консоли.

• После включения

предупреждения прошла
1 минута.

Напоминание о
кнопке пуска
двигателя

Кнопка запирания/



отпирания на наружной
ручке передней двери
(сторона водителя,
сторона переднего
пассажира) или
рукотяка привода
замка двери багажного
отделения (кнопка
отпирания двери
багажного отделения,
кнопка запирания
двери багажного
отделения) нажата,
когда режим питания
отличается от
положения OFF.

• Сигнализатор

мигает в течение
5 секунд.

• Наружный зуммер

звучит в течение
2,96 с по форме 1.

• Обнаружен режим

питания OFF.

• После включения

предупреждения прошло
5 секунд.

Позиция

Индикатор

Состояние

Вид
предупреждения

Условия отмены
предупреждения (когда
соблюдено любое
условие)

AC809615

AC809615

AC809615

AC809615

СИСТЕМА РАБОТЫ БЕЗ КЛЮЧА (KOS)

42B

-9

ПОИСК НЕИСПРАВНОСТЕЙ <БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ KOS>

ПЕРЕЧЕНЬ ПРЕДУПРЕЖДЕНИЙ И
СИГНАЛИЗАТОРОВ
<Высококонтрастные>

M1429612300634

Если система KOS неисправна или работает
неправильно, то блок управления системой KOS
предупреждает водителя об этом, включая наружный
зуммер и сигнализатор работы без ключа на
мультиинформационном дисплее панели приборов.

AC501053

Позиция

Отображение на дисплее

Состояние

Вид
предупреж



дения

Условия отмены
предупреждения
(когда соблюдено
любое условие)

Предупреждение о
низком
напряжении
элемента питания
ключа
дистанционного
отпирания замков
дверей

KEY BATTERY
LOW (Низкое
напряжение
элемента
питания
ключа)

При нажатии
кнопки пуска
двигателя
обнаружен ключ
дистанционного
отпирания замков
дверей с низким
напряжением
элемента
питания.

Сигнализатор
отображается в
течение



30 секунд.

• Обнаружен режим

питания OFF.

• После включения

предупреждения
прошло 30 секунд.

Предупреждение
об извлечении
ключа
дистанционного
отпирания замков
дверей

KEY NOT
DETECTED
(Ключ не
обнаружен)

Ключ
дистанционного
отпирания замков
дверей находится
вне автомобиля,
когда режим
питания
находится в
любом
положении, кроме
положения OFF, и
дверь закрыта.

• Сигнализатор

отображаетс
я в течение



5 минут.

• Наружный

зуммер
звучит в
течение



5,69 с по
форме 2.

• Обнаружен режим

питания OFF.

• Блок управления

системой KOS
обнаружил ключ
дистанционного
отпирания замков
дверей внутри
автомобиля.

• С установки

режима питания в
положение ACC
прошло 5 минут.

Замок двери не
работает (ключ
дистанционного
отпирания замков
дверей находится
внутри
автомобиля).

KEY STILL IN
VEHICLE
(Ключ
находится в
автомобиле)

Кнопка
запирания/отпира
ния на наружной
ручке передней
двери нажата,
когда ключ
дистанционного
отпирания замков
дверей остается
внутри
автомобиля.

• Сигнализатор

отображаетс
я в течение



5 секунд.

• Наружный

зуммер
звучит в
течение



2,96 с по
форме 1.

• Кнопка

запирания/отпира
ния на наружной
ручке передней
двери снова
нажата.

• После включения

предупреждения
прошло 5 секунд.

AC809614

AC809615

AC809615
