КУЗОВ

42A

-157

СЪЕМНЫЕ ПАНЕЛИ КУЗОВА

СЪЕМНЫЕ ПАНЕЛИ КУЗОВА

СНЯТИЕ И УСТАНОВКА

M1421003101402

ВНИМАНИЕ

• Перед началом выполнения операций отсоедините провод от «отрицательного» (−) вывода

аккумуляторной батареи и подождите не менее 60 секунд. Изолируйте отсоединенный  (

−) вывод

изоляционной лентой.

• Обращайтесь с передним датчиком столкновения с осторожностью, не допуская его падения или

контакта с водой, маслом или другими жидкостями. Если на нем обнаружится вмятина, трещина,
деформация или другое, замените его новым датчиком.

ACB05848

КУЗОВ

42A

-158

СЪЕМНЫЕ ПАНЕЛИ КУЗОВА

ACC00054

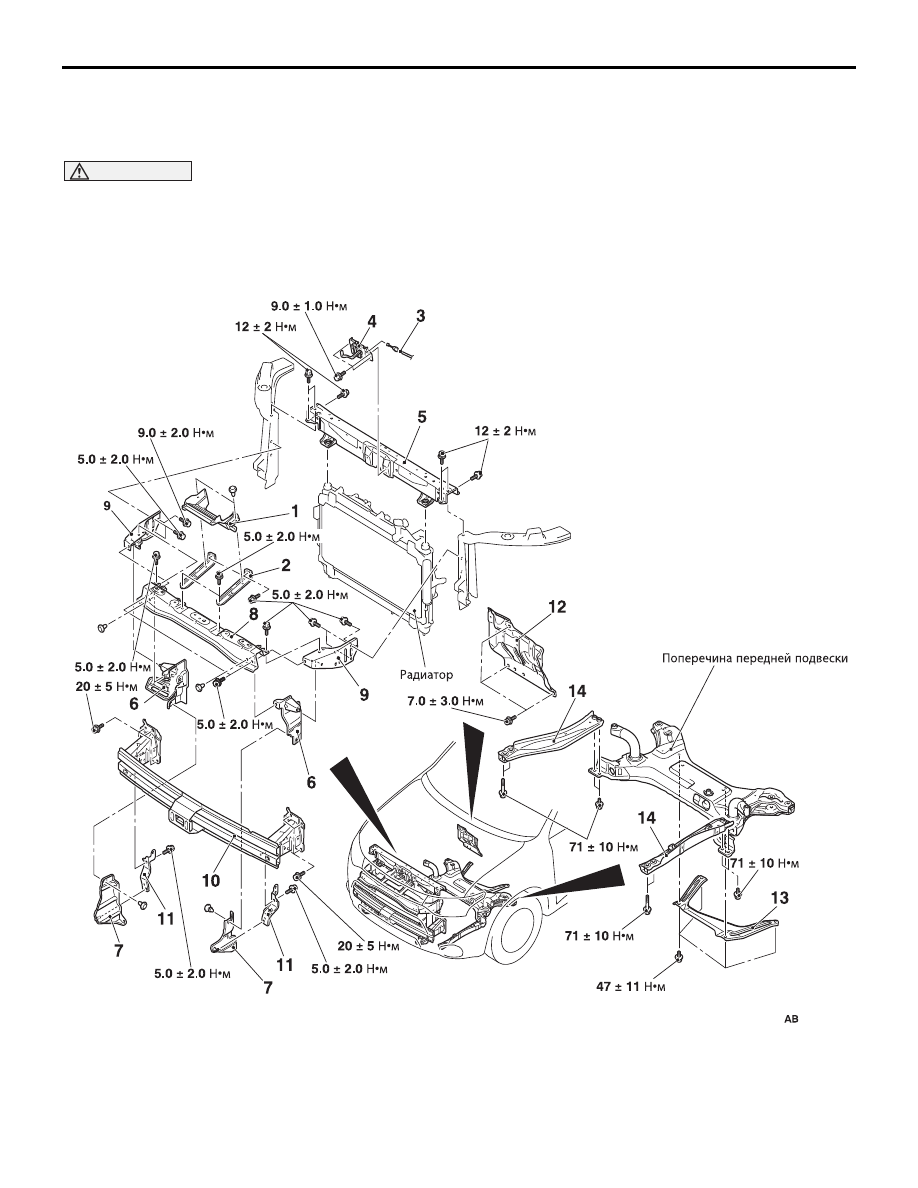

Последовательность демонтажа
стойки усилителя переднего
бампера

•

Облицовка радиатора (см. ГЛАВУ 51

−

Облицовка радиатора .)

1.

Крышка защелки

2.

Стойка усилителя переднего бампера
Последовательность демонтажа
верхней панели крепления фар

•

Облицовка радиатора (см. ГЛАВУ 51

−

Облицовка радиатора .)

1.

Крышка защелки

2.

Стойка усилителя переднего бампера

3.

Трос привода замка капота

4.

Фиксатор замка капота

•

Датчик фронтального столкновения
(см. ГЛАВУ 52B

− Датчик

фронтального столкновения .)

•

Изолятор верхнего крепления



(см. ГЛАВУ 14

− Радиатор .)

>>B<<

5.

Верхняя сторона панели крепления
фар

Последовательность демонтажа
направлюящей потока воздуха

•

Передний бампер в сборе (см. ГЛАВУ
51

− Передний бампер в сборе .)

6.

Верхняя часть направлюящей потока
воздуха

7.

Нижняя часть направлюящей потока
воздуха
Последовательность демонтажа
усилителя A переднего бампера

•

Облицовка радиатора (см. ГЛАВУ 51

−

Облицовка радиатора .)

1.

Крышка защелки

2.

Стойка усилителя переднего бампера

•

Передний бампер в сборе (см. ГЛАВУ
51

− Передний бампер в сборе .)

6.

Нижняя часть направлюящей потока
воздуха

7.

Верхняя часть направлюящей потока
воздуха

8.

Усилитель A переднего бампера

КУЗОВ

42A

-159

СЪЕМНЫЕ ПАНЕЛИ КУЗОВА

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ
>>A<< УСТАНОВКА УСИЛИТЕЛЯ



B ПЕРЕДНЕГО БАМПЕРА

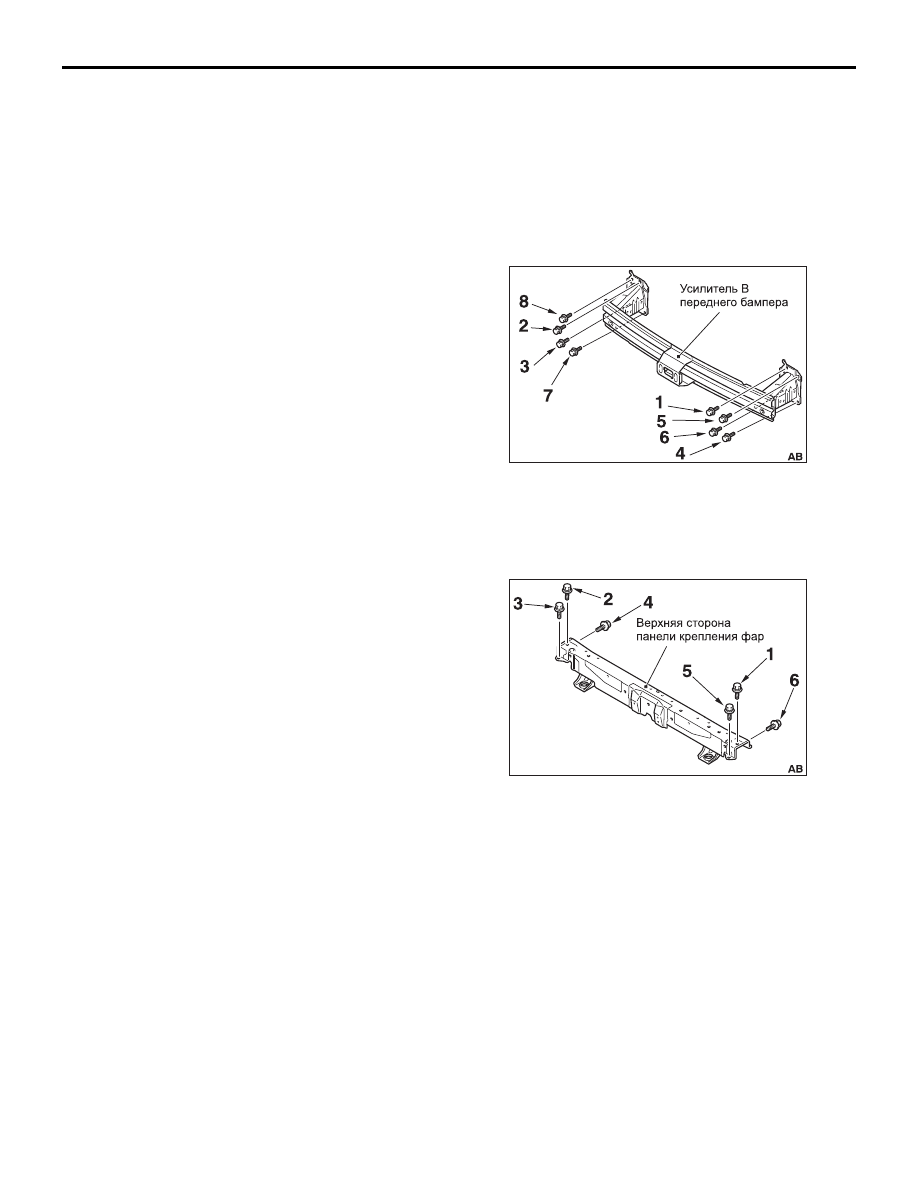

Затяните болты усилителя B переднего бампера в
указанной на рисунке последовательности
моментом 20

± 5 Н⋅м.

>>B<< УСТАНОВКА ВЕРХНЕЙ ПАНЕЛИ
КРЕПЛЕНИЯ ФАР

Затяните болты верхней панели крепления фар в
указанной на рисунке последовательности
моментом 12

± 2 Н⋅м.

Последовательность демонтажа
бокового усилителя переднего
бампера



•

Облицовка радиатора (см. ГЛАВУ 51

−

Облицовка радиатора .)

1.

Крышка защелки

2.

Стойка усилителя переднего бампера

•

Передний бампер в сборе (см. ГЛАВУ
51

− Передний бампер в сборе .)

6.

Нижняя часть направлюящей потока
воздуха

7.

Верхняя часть направляющей потока
воздуха

8.

Усилитель A переднего бампера

9.

Боковой усилитель переднего
бампера
Демонтаж усилителя B переднего
бампера



•

Передний бампер в сборе (см. ГЛАВУ
51

− Передний бампер в сборе .)

>>A<<

10. Усилитель B переднего бампера

Демонтаж нижней части бокового
усилителя переднего бампера



•

Нижняя передняя защита моторного
отсека (см. ГЛАВУ 51

− Нижняя защита

.)

11. Нижняя часть бокового усилителя

переднего бампера
Снятие тепловой защиты щита
моторного отсека



12. Тепловая защита щита моторного

отсека
Демонтаж основной распорки
передней части пола



13. Основная распорка передней части

пола
Снятие передней боковой панели



14. Передняя боковая панель

Снятие кронштейна съемной
панели кузова



•

Второе сиденье в сборе (см. ГЛАВУ
52A

− Второе сиденье .)

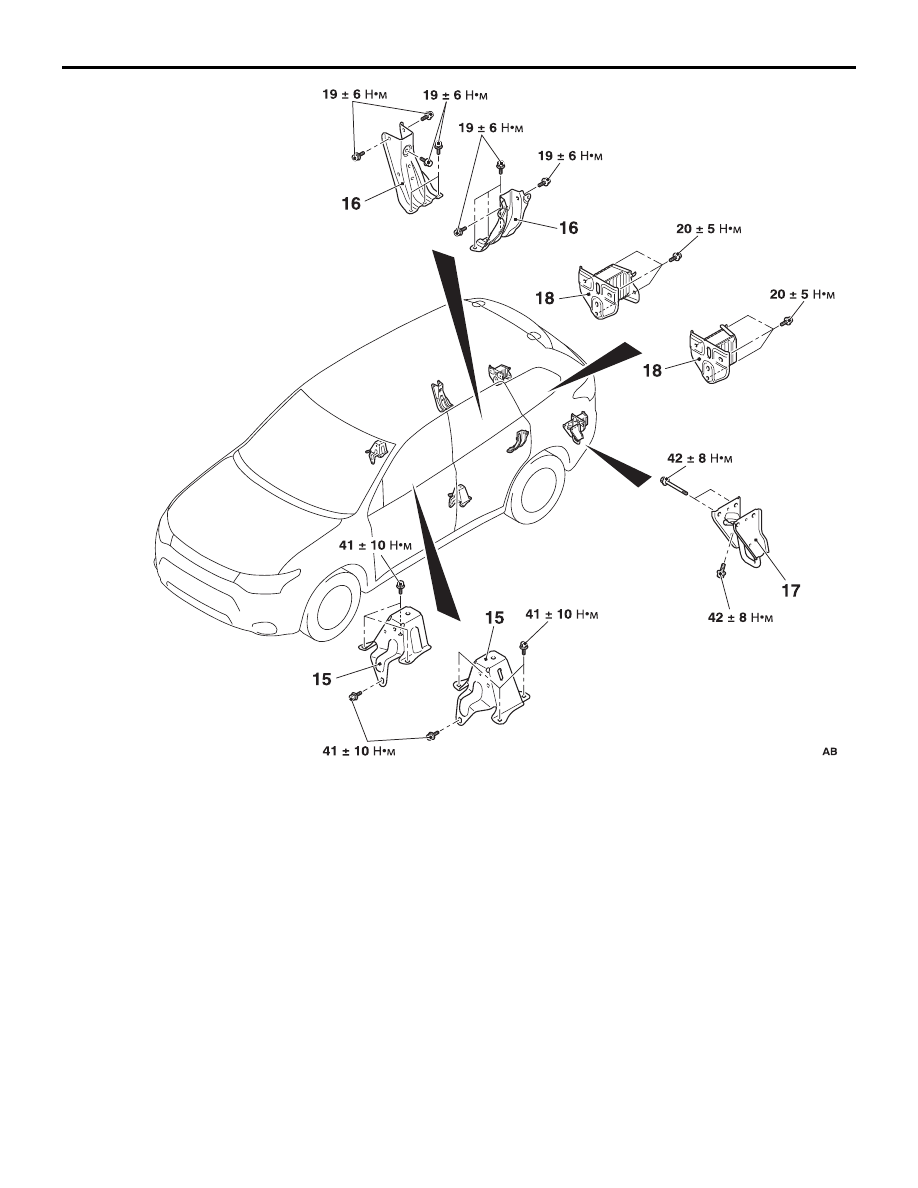

15. Кронштейн съемной панели кузова

Снятие растжяки внутренней
панели арки заднего колеса



•

Обивка боковины, нижняя (см. ГЛАВУ
52A

− Отделка салона .)

16. Растжяка внутренней панели арки

заднего колеса
Снятие задней буксирной
проушины



17. Задняя буксирная проушина

Снятие усилителя заднего
бампера



•

Задний бампер в сборе (см. ГЛАВУ 51

− Задний бампер в сборе .)

18. Усилитель заднего бампера
