Mitsubishi Outlander 3. Руководство - часть 309





ПОИСК НЕИСПРАВНОСТЕЙ <БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ KOS>

СИСТЕМА РАБОТЫ БЕЗ КЛЮЧА (KOS)

42B

-10

Замок двери не
работает (дверь
открыта).

CHECK
DOORS
(Закройте
двери)

Кнопка запира
ния/отпирания на
наружной ручке
передней двери
нажата, когда
дверь закрыта не
полностью.

• Сигнализатор

отображаетс
я в течение



5 секунд.

• Наружный

зуммер
звучит в
течение



2,96 с по
форме 1.

• Все двери

закрыты.

• После включения

предупреждения
прошло 5 секунд.

Системная ошибка

KEYLESS
OPERATION
SYSTEM
SERVICE
REQUIRED
(Требуется
ремонт
системы
работы без
ключа)

Кнопка пуска дви
гателя нажата,
когда ошибка бы
ла обнаружена в
EEPROM блока уп
равления систе
мой KOS.

Сигнализатор
отображается в
течение 5 минут.

После нажатия кнопки
пуска двигателя
прошло 5 минут,
кроме того, режим
питания в положении
OFF.

Кнопка пуска дви
гателя нажата,
когда передаю
щая антенна име
ет обрыв цепи или
замыкание на
цепь питания.

Обнаружен обрыв
цепи или замыка
ние на «массу» в
гнезде для ключа.

Ошибка обнару
жена и режим пи
тания отличается
от положения OFF.

Ключ
дистанционного
отпирания замков
дверей не
обнаружен внутри
автомобиля

KEY NOT
DETECTED
INSERT KEY
INTO KEY SLOT
(Не
обнаружено
ключа в
гнезде)

При нажатии
кнопки пуска дви
гателя ключ дис
танционного
отпирания замков
дверей не обнару
жен внутри авто
мобиля.

Сигнализатор
отображается в
течение



5 секунд.

• Обнаружен режим

питания OFF.

• После включения

предупреждения
прошло 5 секунд.

Напоминание об
оставленном
ключе

REMOVE KEY
FROM KEY
SLOT
(Извлеките
ключ из
гнезда)

При оставленной
открытой двери
водителя ключ
дистанционного
отпирания замков
дверей не извле
чен из гнезда.

• Сигнализатор

отображаетс
я в течение



1 минуты.

• Наружный

зуммер
звучит в
течение



2,96 с по
форме 1.

• Ключ извлечен из

гнезда.

• После включения

предупреждения
прошла 1 минута.

Позиция

Отображение на дисплее

Состояние

Вид
предупреж



дения

Условия отмены
предупреждения
(когда соблюдено
любое условие)

AC809615

AC809615

AC904250

AC904251

СИСТЕМА РАБОТЫ БЕЗ КЛЮЧА (KOS)

42B

-11

ПОИСК НЕИСПРАВНОСТЕЙ <БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ KOS>

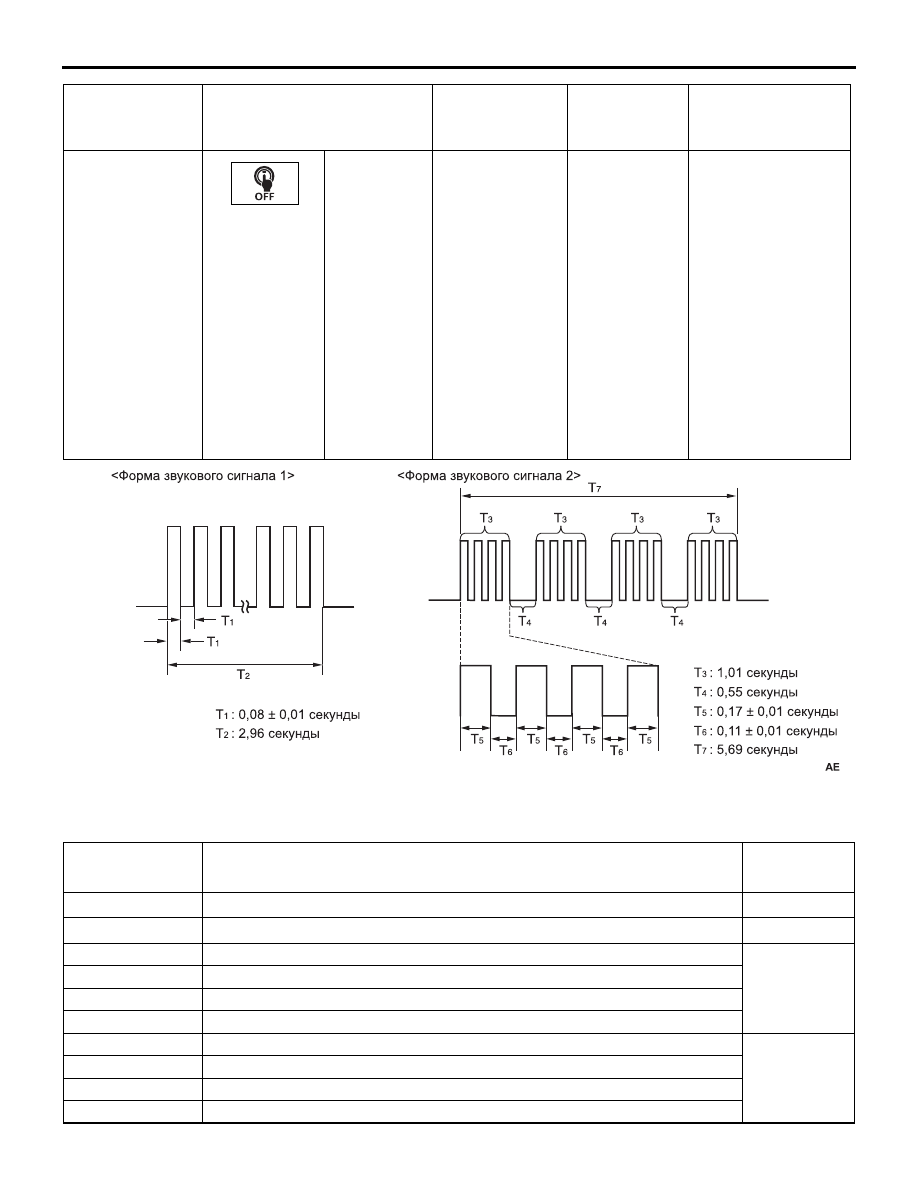

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ
КОДОВ НЕИСПРАВНОСТЕЙ

M1429600200953

Напоминание о
кнопке пуска
двигателя

Кнопка запира
ния/отпирания на
наружной ручке
передней двери
(сторона води
теля, сторона пе
реднего
пассажира) или
рукотяка привода
замка двери ба
гажного отделе
ния (кнопка
отпирания двери
багажного отделе
ния, кнопка запи
рания двери
багажного отделе
ния) нажата, ког
да режим питания
отличается от по
ложения OFF.

• Сигнализатор

отображаетс
я в течение



5 секунд.

• Наружный

зуммер
звучит в
течение



2,96 с по
форме 1.

После нажатия кнопки
пуска двигателя
прошло 5 минут,
кроме того, режим
питания в положении
OFF.

Позиция

Отображение на дисплее

Состояние

Вид
предупреж



дения

Условия отмены
предупреждения
(когда соблюдено
любое условие)

AC904252

AC501053

Диагностический
код №

Предмет диагностики

Страница



для наведения
справки

B1761

Номер шасси не запрограммирован

C.42B13

B1770

Невозможные кодированные данные

C.42B13

B1A08

Работа ключа 1 дистанционного отпирания замков дверей/KOS

C.42B14

B1A09

Работа ключа 2 дистанционного отпирания замков дверей/KOS

B1A0A

Работа ключа 3 дистанционного отпирания замков дверей/KOS

B1A0B

Работа ключа 4 дистанционного отпирания замков дверей/KOS

B1A10

Разряд элемента питания ключа 1 дистанционного отпирания замков дверей/KOS

C.42B15

B1A11

Разряд элемента питания ключа 2 дистанционного отпирания замков дверей/KOS

B1A12

Разряд элемента питания ключа 3 дистанционного отпирания замков дверей/KOS

B1A13

Разряд элемента питания ключа 4 дистанционного отпирания замков дверей/KOS

ПОИСК НЕИСПРАВНОСТЕЙ <БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ KOS>

СИСТЕМА РАБОТЫ БЕЗ КЛЮЧА (KOS)

42B

-12

ПРИМЕЧАНИЕ:

*1

: OSS = Система пуска одним касанием

*2

: LF = Низкая частота

*3

: ESL = Электронная блокировка рулевого вала

B1A24

ID ключа не зарегистрированы

C.42B15

B1A25

ID ключа не соответствуют

C.42B16

B2101

Пониженное напряжение в цепи при положении пуск замка зажигания

C.42B17

B2102

Повышенное напряжение в цепи при положении пуск замка зажигания

B2204

Несовпадающие кодированные данные

C.42B18

B2206

Несовпадающий номер шасси

C.42B19

B2352

Неисправность антенны

C.42B19

B2400

Отказ в регистрации ключа системы KOS

C.42B19

B2401

ID ключа дистанционного отпирания замков дверей/KOS не зарегистрированы

C.42B21

B240A

Обрыв цепи наружной антенны двери водителя

C.42B21

B240B

Обрыв цепи наружной антенны двери пассажира

C.42B22

B240C

Обрыв цепи наружной антенны двери багажного отделения

C.42B22

B240D

Обрыв цепи передней внутренней антенны

C.42B23

B240E

Обрыв цепи задней внутренней антенны

C.42B24

B2416

Внутренний сбой блока управления

C.42B25

B2417

Сбой опознавания OSS

*1

C.42B25

B2418

Таймаут опознавания OSS

*1

C.42B25

B2419

Низкое напряжение низкочастотной антенны*

2

C.42B26

B241A

«Масса» цепи управления питанием ESL

*3

C.42B27

B241B

Обрыв цепи управления питанием ESL

*3

U0141

Таймаут ETACS CAN

C.42B27

U0155

Таймаут CAN приборной панели

C.42B28

U0164

Таймаут CAN блока управления системой кондиционирования воздуха/

C.42B29

U0230

Таймаут CAN блока управления приводом двери багажного отделения

C.42B30

U0245

Таймаут CAN AND

C.42B30

U1000

Таймаут CAN системы OSS

*1

C.42B31

U1190

Не принимает сигнал обнаружения неисправности

C.42B31

U1195

Кодирование не завершено

C.42B32

Диагностический
код №

Предмет диагностики

Страница



для наведения
справки

СИСТЕМА РАБОТЫ БЕЗ КЛЮЧА (KOS)

42B

-13

ПОИСК НЕИСПРАВНОСТЕЙ <БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ KOS>

ПРОЦЕДУРА ПОИСКА



ПО ДИАГНОСТИЧЕСКОМУ КОДУ

Код № B1761 Номер шасси не запрограммирован

ВНИМАНИЕ

• Если записан диагностический код № B1761,

то следует провести диагностику шины CAN.

• При замене блока управления всегда

проверяйте исправность цепи связи.

ОЦЕНКА НЕИСПРАВНОСТИ

Блок управления системой KOS записывает
диагностический код № B1761, если в нем не записан
номер шасси.

КРИТЕРИИ ОЦЕНКИ

Блок управления системой KOS определяет, что
ненормальность присутствует, когда в нем не записан
номер шасси.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность шины CAN

• Номер шасси не запрограммирован

• Неисправность блока управления системой KOS

ПРОЦЕДУРА ДИАГНОСТИКИ

1. Диагностика шины CAN с помощью прибора

M.U.T.III.

2. Зарегистрируйте номер шасси и снова проверьте

наличие диагностического кода.

Код № B1770 Невозможные кодированные данные

ВНИМАНИЕ

• Если записан диагностический код № B1770,

то следует провести диагностику шины CAN.

• При замене блока управления всегда

проверяйте исправность цепи связи.

ФУНКЦИЯ ДИАГНОСТИРОВАНИЯ

Если получены неправильные данные об автомобиле,
то блок управления системой KOS записывает
диагностический код № B1770.

КРИТЕРИИ ОЦЕНКИ

Если получены неправильные глобальные
кодированные данные, когда замок зажигания
находится в положении ON и подтверждение
кодирования завершено, то блок управления
системой KOS определяет наличие проблемы.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность шины CAN

• Неисправность блока управления системой KOS

• Неисправность блока управления системой ETACS

ПРОЦЕДУРА ДИАГНОСТИКИ

ЭТАП 1. Диагностика шины CAN с помощью
прибора M.U.T.III
Для диагностики шин CAN используйте прибор
M.U.T.III.

Q: В норме ли результаты проверки?

ДА :  Переходите к этапу 2.
НЕТ : Отремонтируйте шину CAN (см. ГЛАВУ 54C

−

Поиск неисправностей ).

ЭТАП 2. Диагностический код других систем
прибора M.U.T.III
Проверьте, записан ли в блоке управления системой
ETACS диагностический код, относящийся к
кодированию.

Q: Записан ли диагностический код?

ДА :  Проведите поиск неисправностей для блока

управления системой ETACS (см. ГЛАВУ 54A

− Система ETACS−Поиск неисправностей ).

НЕТ : Переходите к этапу 3.

ЭТАП 3. Проверьте, не появился ли вновь
диагностический код.
Снова проверьте, записан ли диагностический код.
(1) Переведите кнопку пуска двигателя из

положения LOCK (OFF) в положение ON.

(2) Проверьте, записан ли диагностический код.

Q: Записан ли диагностический код?

ДА :  Проверьте, посланы ли кодированные дан

ные для автомобилей с функцией иммоби
лайзера при условии «неадаптируемый».
Если это произошло, измените функцию
иммобилайзера на «адаптируемую» и затем
переходите к этапу 4.

НЕТ : Подозрение на периодически появляющу

юся неисправность (см. ГЛАВУ 00

− Как

пользоваться разделом «Поиск неисправ
ностей»/Проверка технического состояния

− Как устранять периодически появляющи
еся неисправности ).

ЭТАП 4. Проверьте, не появился ли вновь
диагностический код.
Снова проверьте, записан ли диагностический код.
(1) Переведите кнопку пуска двигателя из
