ПОПЕРЕЧНАЯ БАЛКА ЗАДНЕЙ ПОДВЕСКИ

ЗАДНЯЯ ПОДВЕСКА

34

-21

ПРОВЕРКА

M1341006900120

• Проверьте поперечную балку на наличие трещин

или деформации.

• Проверьте состояние всех болтов крепления

(состояние резьбы и погнутость).

ACB05592

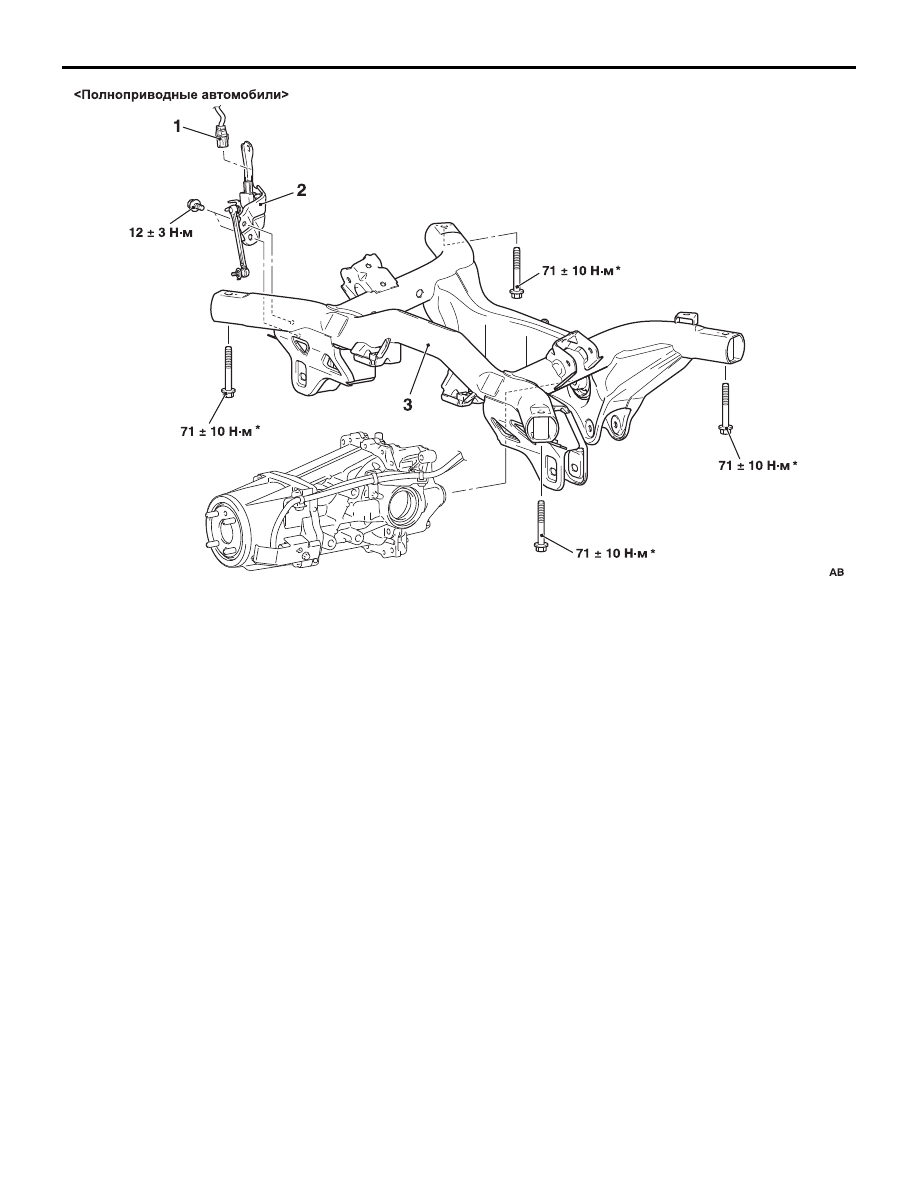

Последовательность демонтажа

1.

Присоединение жгута проводов датчика
высоты задней части кузова
<Автомобили с газоразрядными
фарами>

2.

Датчик высоты задней части кузова
<Автомобили с газоразрядными
фарами>

3.

Поперечная балка задней подвески

35A

-1

ГЛАВА 35A

РАБОЧАЯ

ТОРМОЗНАЯ

СИСТЕМА

˛˜¯—˘ ˝¨¯

ОСНОВНЫЕ ДАННЫЕ ДЛЯ



РЕГУЛИРОВКИ И КОНТРОЛЯ . . .

35A

-2

СМАЗОЧНЫЕ МАТЕРИАЛЫ  . . . .

35A

-2

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ  .

35A

-3

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ



НА АВТОМОБИЛЕ . . . . . . . . . . . .

35A

-3

ПРОВЕРКА ПЕДАЛИ ТОРМОЗА . . . . . . . .

35A

-3

ПРОВЕРКА РАБОТЫ ВАКУУМНОГО



УСИЛИТЕЛЯ ТОРМОЗНОЙ СИСТЕМЫ . .

35A

-5

ПРОВЕРКА РАБОТОСПОСОБНОСТИ



ОБРАТНОГО КЛАПАНА . . . . . . . . . . . . . . .

35A

-6

УДАЛЕНИЕ ВОЗДУХА ИЗ ТОРМОЗНОЙ



СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . .

35A

-7

ПРОВЕРКА ДАТЧИКА УРОВНЯ



ТОРМОЗНОЙ ЖИДКОСТИ  . . . . . . . . . . . .

35A

-7

ПРОВЕРКА ТОРМОЗНЫХ КОЛОДОК  . . .

35A

-7

ЗАМЕНА ТОРМОЗНЫХ КОЛОДОК. . . . . .

35A

-8

ПРОВЕРКА СОСТОЯНИЯ ТОРМОЗНОГО



ДИСКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35A

-9

ПРОВЕРКА ВЕЛИЧИНЫ ТЯНУЩЕГО



УСИЛИЯ ТОРМОЗНОГО МЕХАНИЗМА . .

35A

-11

ПЕДАЛЬ ТОРМОЗА . . . . . . . . . . .

35A

-13

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

35A

-13

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

35A

-14

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ



СТОПСИГНАЛА . . . . . . . . . . . . . . . . . . . . .

35A

-14

ПРОВЕРКА ДЕФОРМАЦИИ ПЕДАЛИ



ТОРМОЗА  . . . . . . . . . . . . . . . . . . . . . . . . . .

35A

-14

ГЛАВНЫЙ ТОРМОЗНОЙ



ЦИЛИНДР В СБОРЕ И



ВАКУУМНЫЙ УСИЛИТЕЛЬ



ТОРМОЗОВ В СБОРЕ  . . . . . . . . .

35A

-15

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

35A

-15

ДИСКОВЫЙ ТОРМОЗНОЙ



МЕХАНИЗМ ПЕРЕДНЕГО



КОЛЕСА В СБОРЕ  . . . . . . . . . . . .

35A

-17

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

35A

-17

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

35A

-18

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

35A

-20

ДИСКОВЫЙ ТОРМОЗНОЙ



МЕХАНИЗМ ЗАДНЕГО КОЛЕСА



В СБОРЕ . . . . . . . . . . . . . . . . . . . .

35A

-21

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

35A

-21

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

35A

-22

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

35A

-24

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА

35A

-2

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И

КОНТРОЛЯ

M1351000302525

СМАЗОЧНЫЕ МАТЕРИАЛЫ

M1351000401682

Показатель

Номинальное
значение

Предельное
значение

Высота положения педали тормоза, мм

221.8

− 227.8

Расстояние от торца болта крепления вакуумного усилителя до оси отверстия вилки, мм 75.8

− 80.2

Свободный ход педали тормоза, мм

− 8

Расстояние от нажатой педали тормоза до пола, мм



[Усилие нажатия на педаль тормоза: примерно 500 Н]

не менее 80

Деформация педали тормоза, мм

Расстояние от поверхности накладки
педали до горизонтальной
поверхности

240

− 246

Давление тормозной жидкости, развиваемое при
испытании вакуумного усилителя с
неработающим двигателем автомобиля, кПа

Усилие нажатия на педаль тормоза:
100 Н

− 600

Усилие нажатия на педаль тормоза:
300 Н

1,030

− 2,220

Давление тормозной жидкости, развиваемое при
испытании вакуумного усилителя с работающим
двигателем автомобиля, кПа

Усилие нажатия на педаль тормоза:
100 Н

6,570

− 8,330

Усилие нажатия на педаль тормоза:
300 Н

10,370

− 11,560 −

Диск тормозного механизма переднего колеса

Толщина тормозных колодок, мм

10.0

2.0

Толщина тормозных дисков, мм

26.0

24.4

Биение тормозного диска, мм

0.06

Тянущее усилие дискового тормоза, Н не более 68

Диск тормозного механизма заднего колеса

Толщина тормозных колодок, мм

9.0

1.5

Толщина тормозных дисков, мм

10.0

8.4

Биение тормозного диска, мм

0.08

Тянущее усилие дискового тормоза, Н не более 68

Показатель

Рекомендуемый смазочный
материал

Количество

Тормозная жидкость

DOT3 или DOT4

По необходимости

Диск тормозного
механизма
переднего колеса

Поршень, корпус суппорта, уплотнение
поршня

DOT3 или DOT4

Направляющий палец, стопорный штифт,
защитный чехол пальцев, втулка, кольцо
защитного чехла, защитный чехол
поршня

Пластичная смазка из ремонтного
комплекта (Цвет: прозрачный
красный), Niglube RX2 или аналог

Диск тормозного
механизма
заднего колеса

Поршень, корпус суппорта, уплотнение
поршня

DOT3 или DOT4

Направляющий палец, стопорный штифт,
защитный чехол пальцев, втулка

Пластичная смазка из ремонтного
комплекта, Niglube RX2 или
аналог

Защитный чехол поршня

Пластичная смазка из ремонтного
комплекта (Цвет: прозрачный
красный), Niglube RX2 или аналог

Регулировочная прокладка, тормозная
колодка в сборе

Пластичная смазка из ремонтного
комплекта, AS880N или аналог

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА

35A

-3

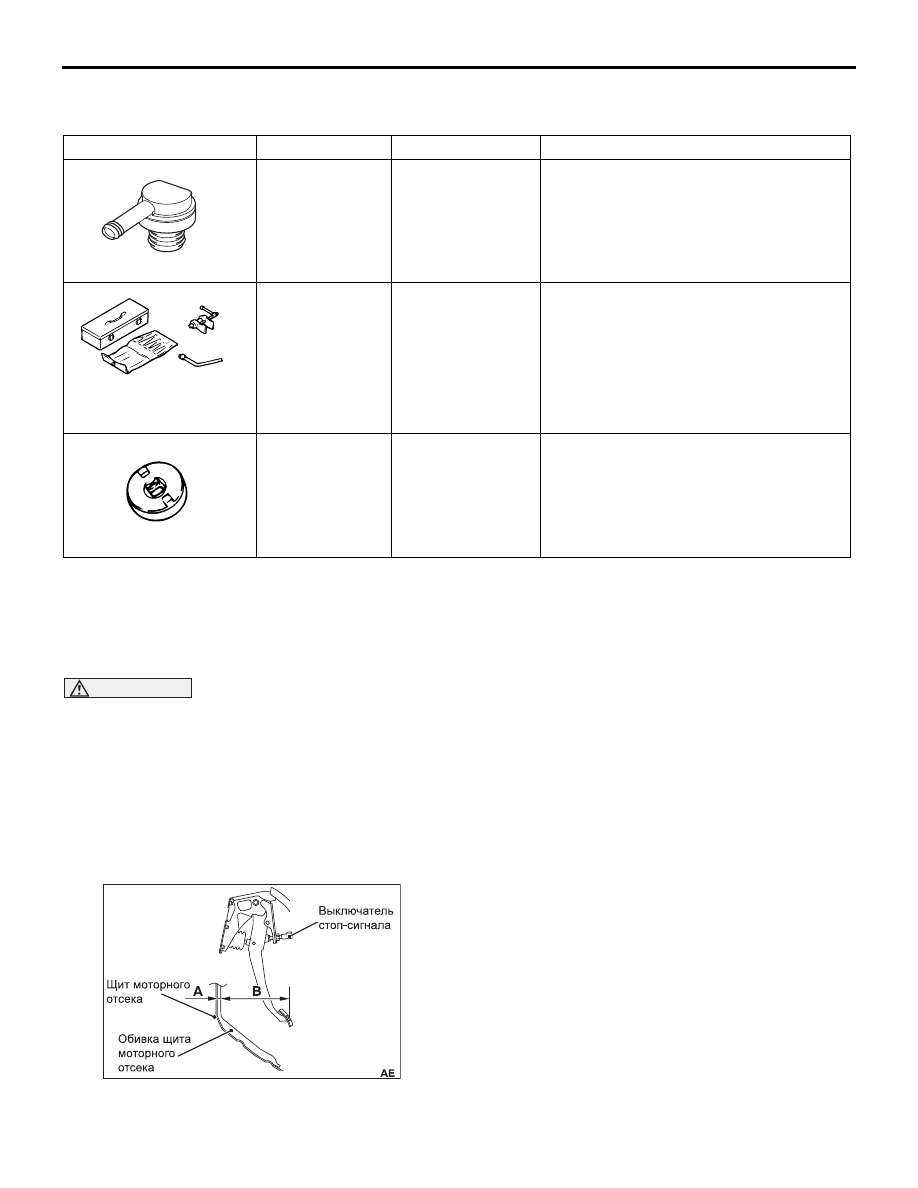

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1352000601872

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

ПРОВЕРКА ПЕДАЛИ ТОРМОЗА

M1351003501042

ВНИМАНИЕ

Во избежание выхода из строя этого выключателя
запрещается наносить любую смазку на него и на
место его установки. Кроме того, при работе не
пользуйтесь замасленными перчатками.

ПРОВЕРКА ПОЛОЖЕНИЯ ПЕДАЛИ
ТОРМОЗА ПО ВЫСОТЕ

1. Отогните коврик изпод педали тормоза.
2. Снимите выключатель стопсигналов



(см.

С.35A13

).

3. С помощью иголки или аналогичного инструмента

определите размер A, указанный на рисунке
(расстояние от поверхности обивки щита
моторного отсека до щита моторного отсека).

4. Измерьте размер B, указанный на рисунке

(расстояние от накладки педали тормоза до
поверхности обивки щита моторного отсека).

5. Убедитесь, что сумма размеров A и B,

определенных в пунктах 3 и 4 (высота положения
педали тормоза), соответствует номинальной
величине.

Номинальная величина (A+В): 221.8  227,8 мм

6. Если высота положения педали тормоза не

соответствует номинальной величине, проверьте
педаль тормоза в соответствии со следующей
процедурой.
(1) Снимите педаль тормоза в сборе



(см.

С.35A13

).

(2) Проверьте, не деформирована ли педаль

тормоза, и замените ее при наличии
деформации (см.

С.35A14

).

(3) Установите педаль тормоза в сборе



(см.

С.35A13

).

ПРИМЕЧАНИЕ: При установке сожмите обивку
щита моторного отсека.

Инструмент

Номер

Наименование

Применение

MB992146

Переходник для
проверки
вакуумного
усилителя

Проверка с упрощенным тестером

MB990964
a: MB990520

Набор
инструмента для
ремонта
тормозной
системы
a: Приспособление
для разведения
поршней

Вдавливание поршней дискового
тормозного механизма в корпус суппорта
<Передний дисковый тормозной
механизм>

MB991621

Направляющая
поршня

Вдавливание поршней дискового
тормозного механизма в корпус суппорта
<Задний дисковый тормозной
механизм>

MB992146

MB990964

A

B

a

MB991621

AC505506
