Mitsubishi Outlander 3. Руководство - часть 203





ПРОДОЛЬНЫЙ РЫЧАГ

ЗАДНЯЯ ПОДВЕСКА

34

-13

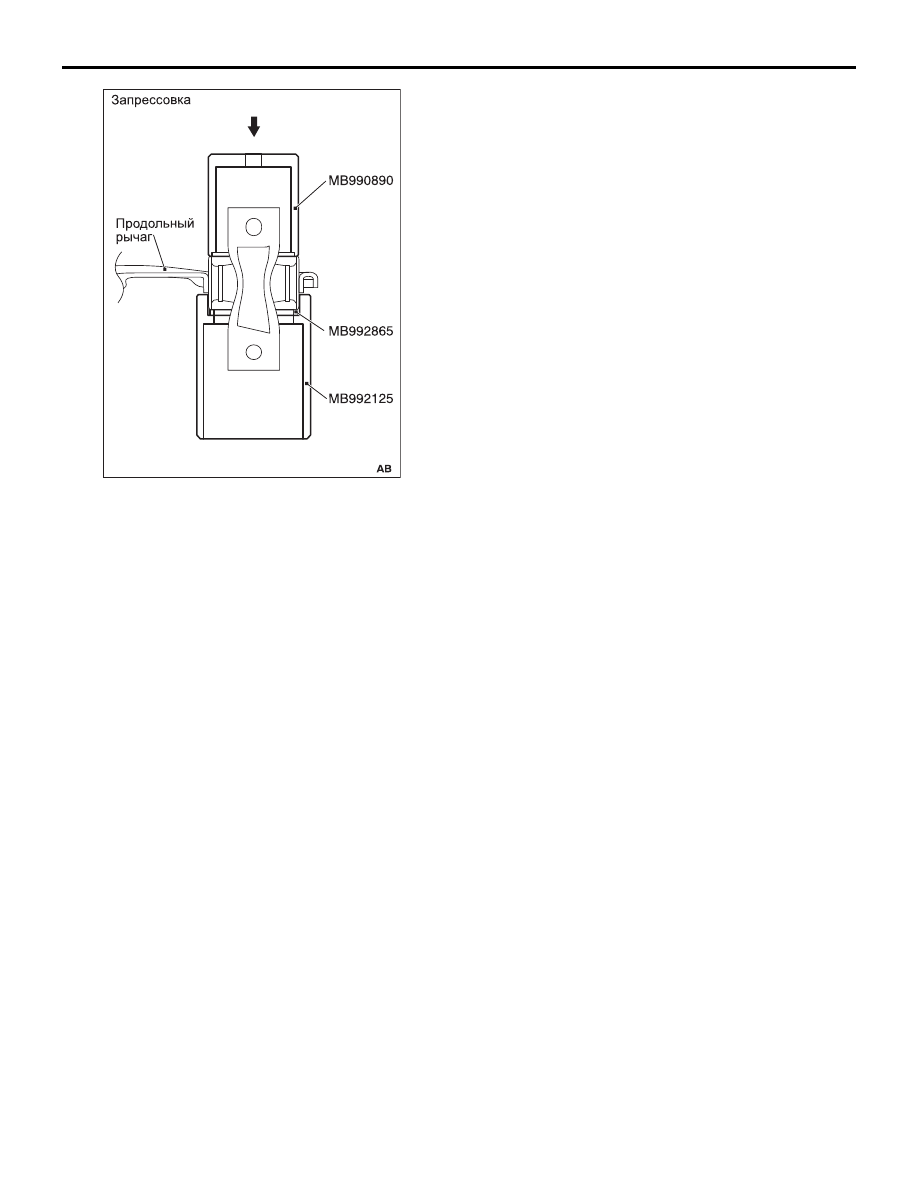

3. С помощью следующих специальных

инструментов запрессуйте втулку продольного
рычага в положение, показанное на рисунке:

• Инструмент для демонтажа и установки втулки

(MB990890)

• Основание промежуточного кольца (MB992865)

• Основание втулки рычага (MB992125)

ACB05657

АМОРТИЗАТОР В СБОРЕ

ЗАДНЯЯ ПОДВЕСКА

34

-14

АМОРТИЗАТОР В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1341002500982

ВНИМАНИЕ

Детали, обозначенные значком

*

 являются болтами/гайками со стабилизатором коэффициента

трения. При демонтаже следует избежать повреждений, удалить пыль и загрязнения с их несущей и
резьбовой поверхностей и затянуть их указанным моментом.

Дополнительные операции после установки

Проверьте состояние защитных чехлов на наличие
повреждений, сдавливая их пальцами.

Проверка направления световых пучков фар
головного света (ближний свет) (см. ГЛАВУ 54A

−

Регулировка световых пучков фар головного света ).

ACB05589

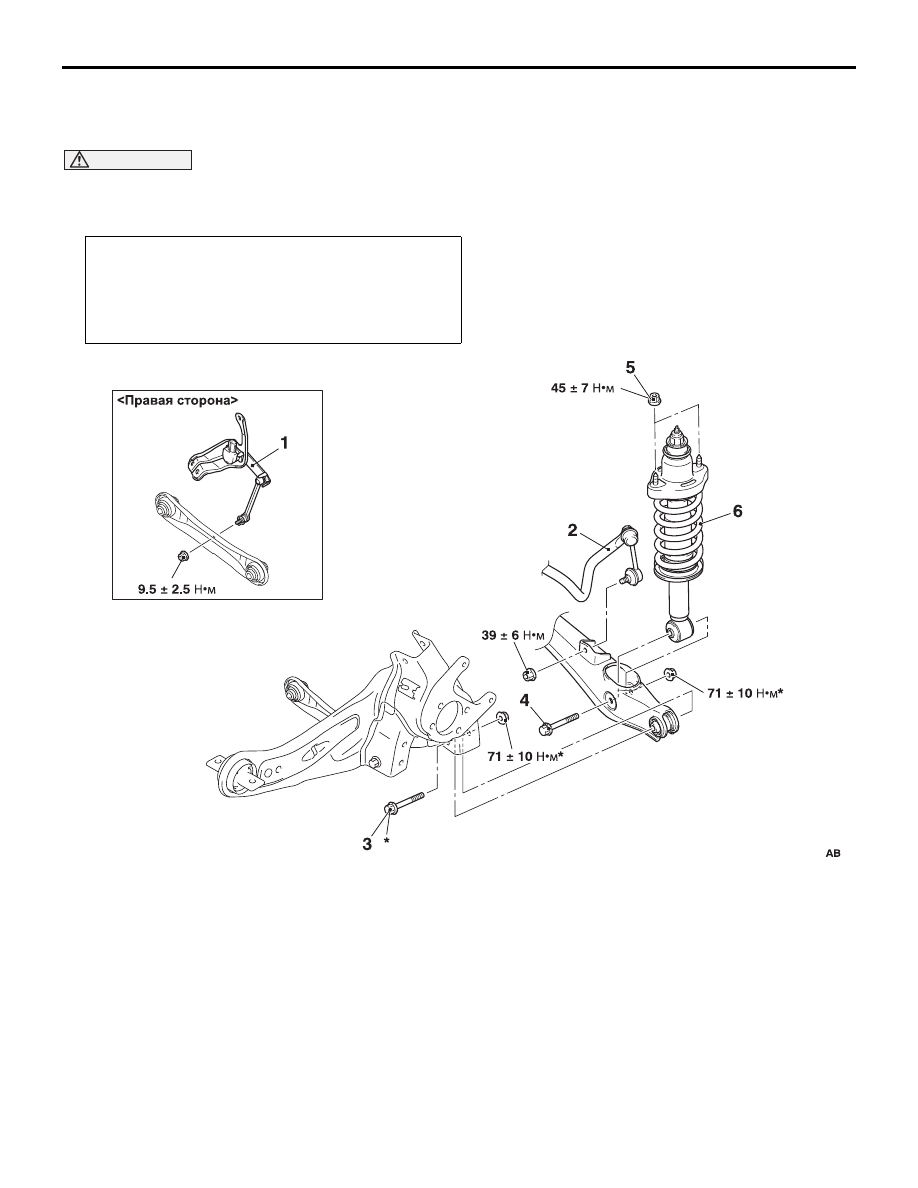

Последовательность демонтажа

1.

Соединение датчика высоты задней
части кузова с управляющей
штангой <Автомобили с
газоразрядными фарами>

2.

Соединение стойки стабилизатора

<<

A

>>

3.

Соединение нижнего рычага с
продольным рычагом

<<

A

>>

4.

Соединение амортизатора и
нижнего рычага

<<

B

>>

5.

Гайка крепления амортизатора

<<

C

>>

>>

A

<<

6.

Амортизатор в сборе

Последовательность демонтажа

АМОРТИЗАТОР В СБОРЕ

ЗАДНЯЯ ПОДВЕСКА

34

-15

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ
<<A>> НИЖНИЙ РЫЧАГ И ПРОДОЛЬНЫЙ
РЫЧАГ/ОТСОЕДИНЕНИЕ
АМОРТИЗАТОРА И НИЖНЕГО РЫЧАГА

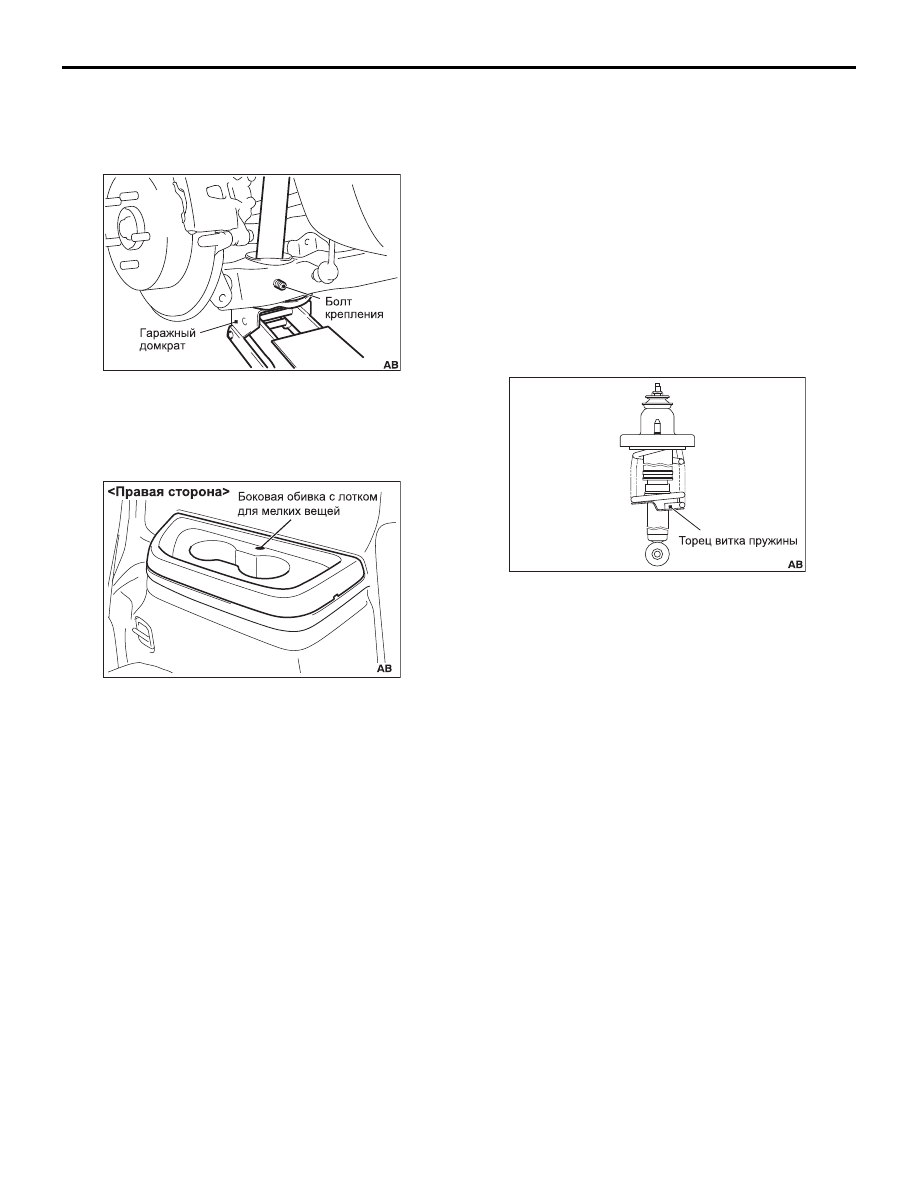

При подъеме нижнего рычага гаражным домкратом
следует вывернуть крепежные болты.

<<B>> ОТВОРАЧИВАНИЕ ГАЙКИ
КРЕПЛЕНИЯ АМОРТИЗАТОРА

Снимите соответствующую боковую обивку с лотком
для мелких вещей для того, чтобы отвернуть гайку
крепления амортизатора. <Правая сторона>
На левой стороне снимите боковую обивку



(см. ГЛАВУ 51A @ Внутренняя обивка ). <Левая
сторона>

<<C>> ДЕМОНТАЖ АМОРТИЗАТОРА



В СБОРЕ

После отсоединения нижнего рычага и поперечины
задней подвески снимите амортизатор в сборе.

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ
>>A<< УСТАНОВКА АМОРТИЗАТОРА



 В СБОРЕ

Установите амортизатор в сборе так, чтобы конец
нижнего витка пружины был обращен к задней части
автомобиля.

ПРОВЕРКА

M1341002600246

• Проверьте состояние резиновых деталей на

наличие трещин или следов износа.

• Проверьте состояние амортизатора на

нарушение работоспособности, наличие утечек
или появление стуков.

AC602688

ACB05936

AC508628

АМОРТИЗАТОР В СБОРЕ

ЗАДНЯЯ ПОДВЕСКА

34

-16

РАЗБОРКА И СБОРКА

M1341002700470

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ
<<A>> ОТВОРАЧИВАНИЕ
САМОКОНТРЯЩЕЙСЯ ГАЙКИ

ВНИМАНИЕ

Затяжка контргайки штока поршня амортизатора
может быть ослаблена. Применение ударного
гайковерта для отворачивания самоконтрящейся
гайки не допускается.

1. Установите специальное приспособление для

сжатия пружин (MB991796) в держатель
специального инструмента B (MB991793), как
показано на рисунке.

AC506862

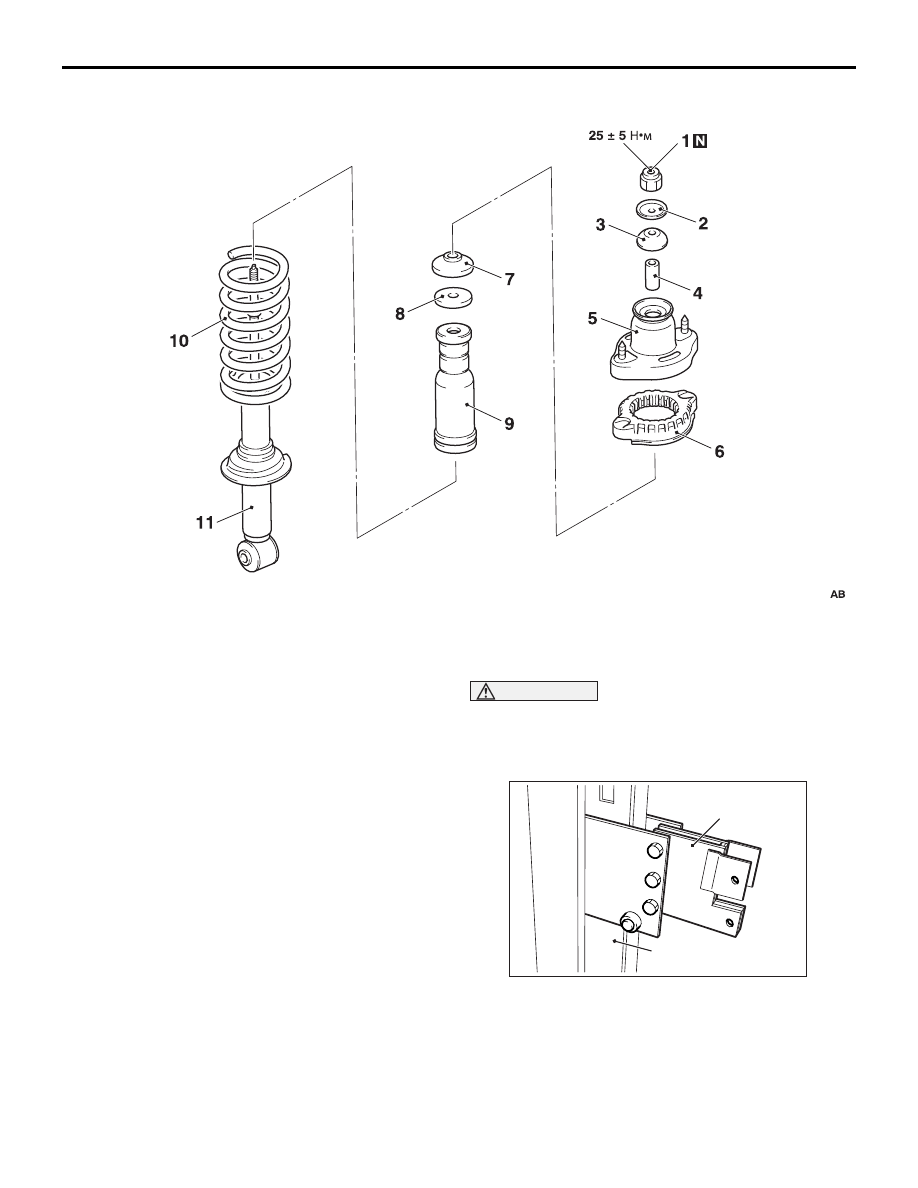

Последовательность разборки

<<

A>>

>>B<< 1.

Самоконтрящаяся гайка

2.

Упорная шайба

3.

Вкладыш B

4.

Втулка

5.

Верхняя опора пружины

6.

Верхняя прокладка пружины

7.

Вкладыш A

8.

Пластина

9.

Буфер хода сжатия

>>A<< 10. Винтовая пружина

<<

B>>

11.

Амортизатор

AC209277AB

MB991796

MB991793
