УПРАВЛЯЮЩАЯ ШТАНГА, ВЕРХНИЙ И НИЖНИЙ РЫЧАГИ ПОДВЕСКИ

ЗАДНЯЯ ПОДВЕСКА

34

-5

УПРАВЛЯЮЩАЯ ШТАНГА, ВЕРХНИЙ И

НИЖНИЙ РЫЧАГИ ПОДВЕСКИ

СНЯТИЕ И УСТАНОВКА

M1341004800978

ВНИМАНИЕ

Детали, обозначенные значком * являются болтами/гайками со стабилизатором коэффициента
трения. При демонтаже следует избежать повреждений, удалить пыль и загрязнения с их несущей и
резьбовой поверхностей и затянуть их указанным моментом.

Дополнительные операции после установки

•

Сожмите пальцами пыльник шарового шарнира, чтобы
выявить наличие трещин или повреждений.

•

Проверка и регулировка углов установки колес (см.

C.34-4

).

•

Проверка направления световых пучков фар головного света
(ближний свет) (см. ГЛАВУ 54A @ Регулировка световых пучков
фар головного света ).

ACB05563

Снятие управляющей штанги и
верхнего рычага подвески

1.

Соединение датчика высоты задней
части кузова с управляющей штангой
<Автомобили с газоразрядными фа@
рами>

2.

Пластина

<<A>>

>>B<< 3.

Болт регулировки угла схождения

<<

A>>

>>B<< 4.

Управляющая штанга

•

Соединение шланга системы отвода
паров топлива (см. ГЛАВУ 13B, Топ@
ливный бак  <4WD>.)

>>

A<< 5.

Верхний рычаг

Снятие управляющей штанги и
верхнего рычага подвески

УПРАВЛЯЮЩАЯ ШТАНГА, ВЕРХНИЙ И НИЖНИЙ РЫЧАГИ ПОДВЕСКИ

ЗАДНЯЯ ПОДВЕСКА

34

-6

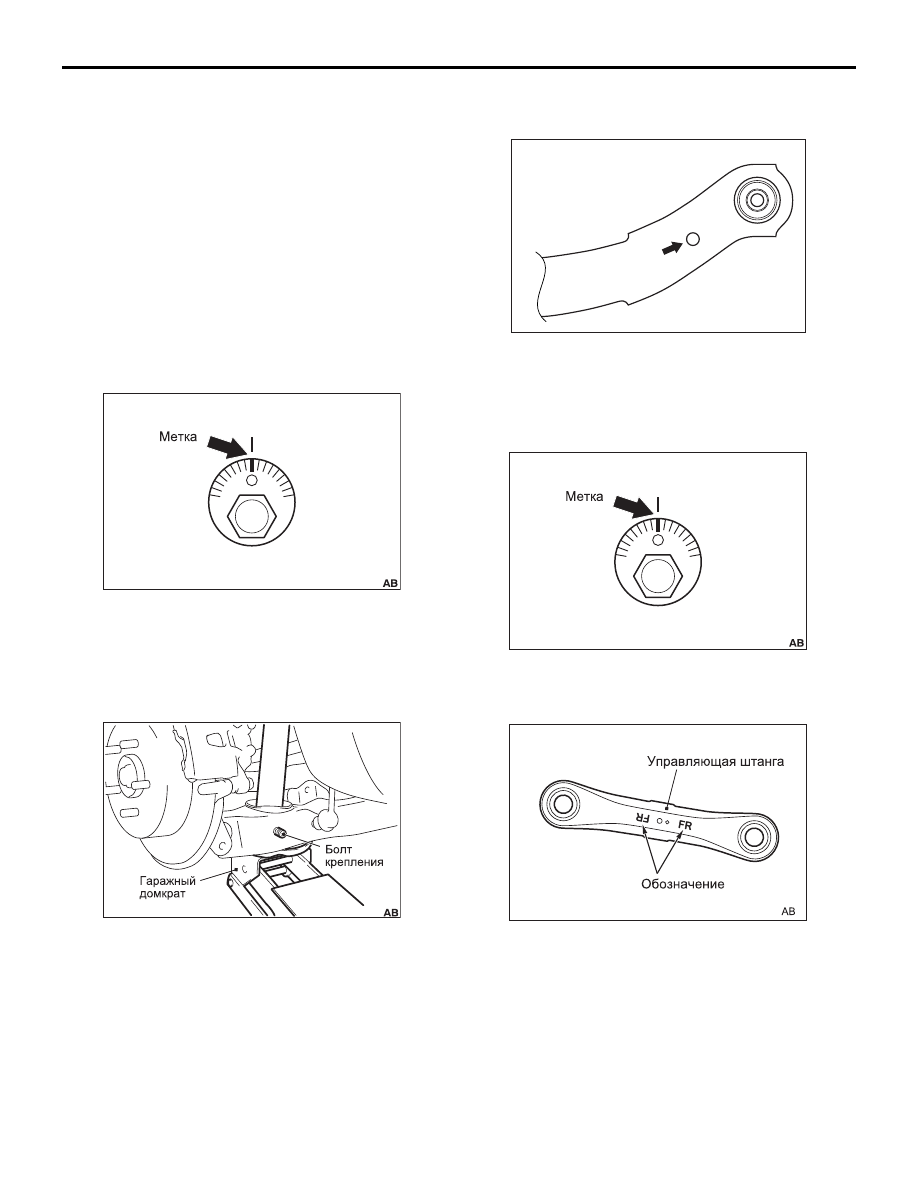

ОСОБЕННОСТИ СНЯТИЯ КОМПОНЕНТА
<<A>> БОЛТ РЕГУЛИРОВКИ УГЛА
СХОЖДЕНИЯ/ДЕМОНТАЖ
УПРАВЛЯЮЩЕЙ ШТАНГИ

Нанесите метку на болт регулировки угла схождения
и снимите управляющую штангу.

<<B>> НИЖНИЙ РЫЧАГ И ПРОДОЛЬНЫЙ
РЫЧАГ/ОТСОЕДИНЕНИЕ
АМОРТИЗАТОРА И НИЖНЕГО РЫЧАГА

При подъеме нижнего рычага гаражным домкратом
следует вывернуть крепежные болты.

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< УСТАНОВКА ВЕРХНЕГО РЫЧАГА

Установите верхний рычаг так, чтобы отверстие было
направлено в сторону кузова.

>>B<< БОЛТ РЕГУЛИРОВКИ УГЛА
СХОЖДЕНИЯ/УСТАНОВКА
УПРАВЛЯЮЩЕЙ ШТАНГИ

•

Совместите метки, нанесенные на болт
регулировки схождения перед его
отворачиванием.

•

Убедитесь, что метка «FR», отштампованная на
управляющей штанге, направлена к передней
части автомобиля.

Последовательность снятия
нижнего рычага подвески

1.

Соединение датчика высоты задней
части кузова с управляющей штангой.
Автомобили с газоразрядными
фарами>

6.

Соединение стойки стабилизатора

<<

B>>

7.

Соединение нижнего рычага с
продольным рычагом

<<

B>>

8.

Соединение амортизатора и нижнего
рычага

9.

Нижний рычаг

AC506821

AC602688

AC506825

AC506821

ACC00521

УПРАВЛЯЮЩАЯ ШТАНГА, ВЕРХНИЙ И НИЖНИЙ РЫЧАГИ ПОДВЕСКИ

ЗАДНЯЯ ПОДВЕСКА

34

-7

ЗАМЕНА ВТУЛКИ НИЖНЕГО РЫЧАГА

M1341011800431

ВНИМАНИЕ

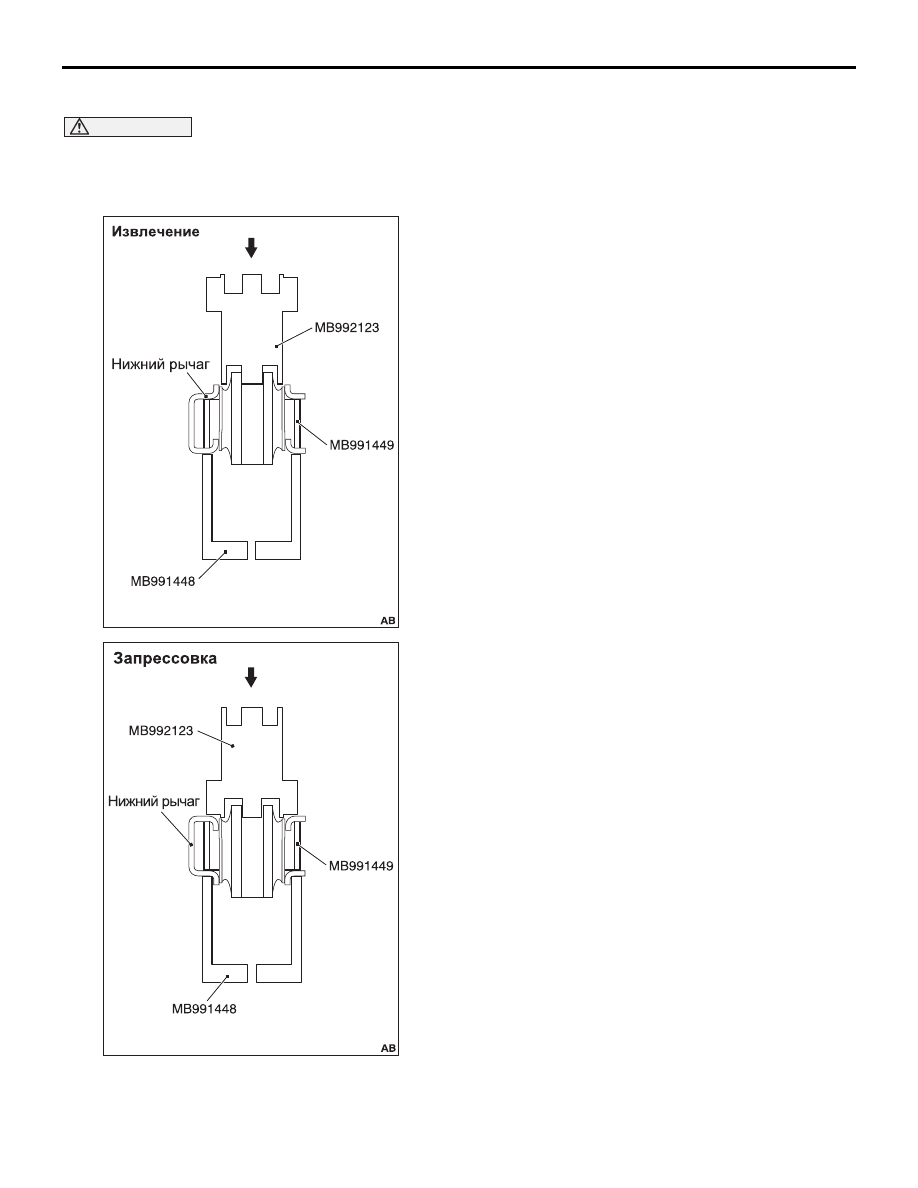

Поскольку диаметр втулки с обоих концов имеет
разное значение, то следует быть внимательB
ным, чтобы не перепутать направление при
демонтаже и направление при запрессовке.

Для демонтажа и запрессовки втулки нижнего
рычага используйте следующий специальный
инструмент:

• Инструмент для демонтажа и установки втулки

(MB992123)

• Приспособление для снятия/установки втулок

(MB991448)

• Опора приспособления для снятия и установки

втулок (MB991449)

AC506997

AC506996

ПРОДОЛЬНЫЙ РЫЧАГ

ЗАДНЯЯ ПОДВЕСКА

34

-8

ПРОДОЛЬНЫЙ РЫЧАГ

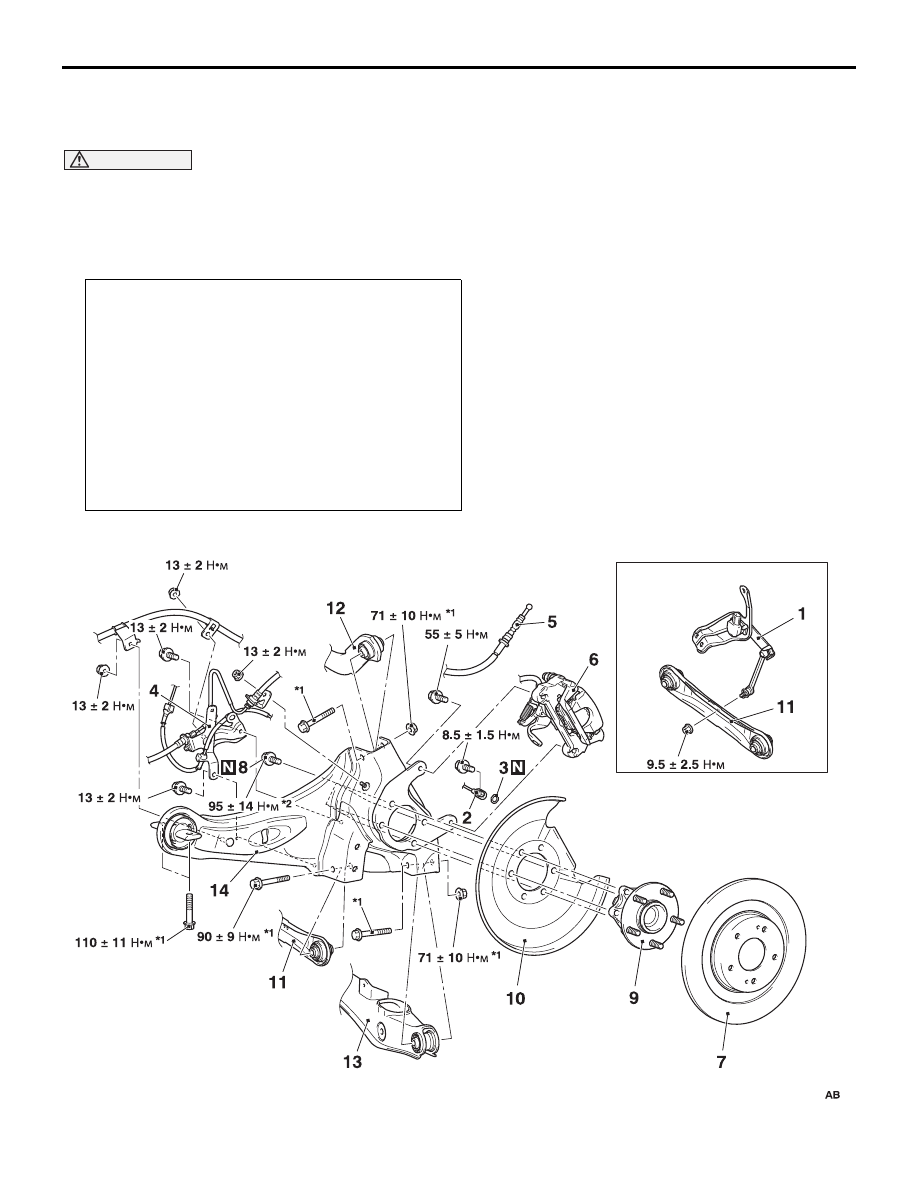

СНЯТИЕ И УСТАНОВКА

M1341002201467

ВНИМАНИЕ

• Детали, обозначенные значком

*1

 являются болтами/гайками со стабилизатором коэффициента

трения. При демонтаже следует избежать повреждений, удалить пыль и загрязнения с их
несущей и резьбовой поверхностей и затянуть их указанным моментом.

• Деталь, обозначенная значком

*2

 является болтом/гайкой со стабилизатором коэффициента

трения. При демонтаже их следует заменить новыми.

<Неполноприводные автомобили



>

Дополнительные операции после установки

•

Установка задней нижней защитной крышки



(см. ГРУППУ 51, Нижняя защитная крышка ).

•

Сожмите пальцами пыльник шарового шарнира,
чтобы выявить наличие трещин или повреждений.

•

Проверка и регулировка углов установки колес



(см.

C.34-4

).

•

Проверка и регулировка рабочего хода рычага
стояночного тормоза (см. ГЛАВУ 36, Технические
операции на автомобиле @ Проверка и регулировка
рабочего хода рычага стояночного тормоза ).

•

Проверка направления световых пучков фар
головного света (ближний свет) (см. ГЛАВУ 54A @
Регулировка световых пучков фар головного света ).

ACB05587
