Mitsubishi Outlander 3. Руководство - часть 46





ПОРШЕНЬ С ШАТУНОМ

РАЗБОРКА И СБОРКА ДВИГАТЕЛЯ

11B

-53

ПОРШЕНЬ С ШАТУНОМ

СНЯТИЕ И УСТАНОВКА

M1113008403903

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> СНЯТИЕ ШАТУНА

AK603501

Последовательность снятия
компонентов



>>G<<

1.

Болт крышкм нижней головки
шатуна

<<A>>

>>F<<

2.

Крышка нижней головки шатуна

>>Е<<

3.

Вкладыш шатунного подшипника

>>Е<<

4.

Вкладыш шатунного подшипника

>>D<<

5.

Поршень с шатуном в сборе

>>C<<

6.

1Yе кольцо:

>>C<<

7.

2Yе кольцо:

>>B<<

8.

Маслосъёмное кольцо

<<B>>

>>A<<

9.

Поршневой палец

10. Поршень
11. Шатун

AK502531

ПОРШЕНЬ С ШАТУНОМ

РАЗБОРКА И СБОРКА ДВИГАТЕЛЯ

11B

-54

Сделайте отметку номера цилиндра на большой
головка шатуна.

<<B>> СНЯТИЕ ПОРШНЕВОГО ПАЛЬЦА

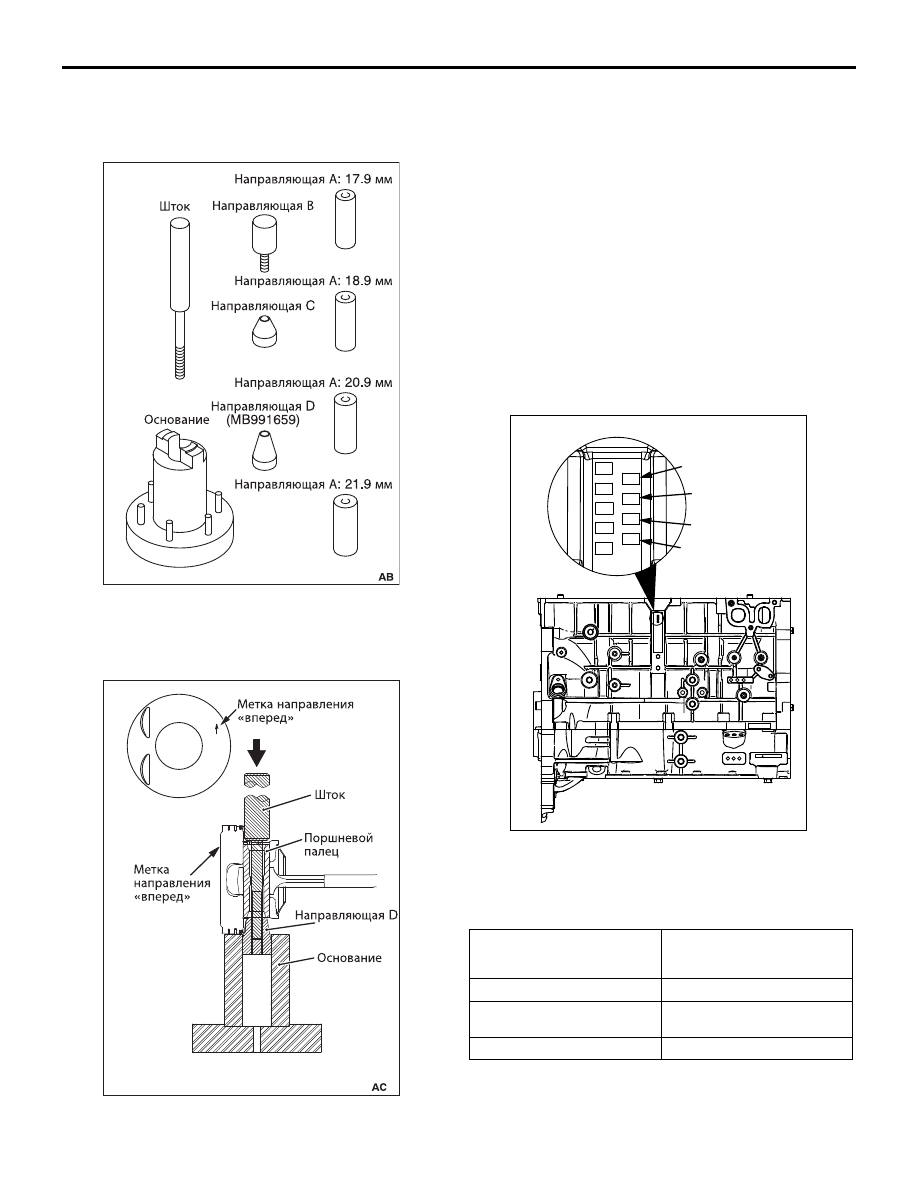

На рисунке показан комплект специального
инструмента (MD998780) для снятия и установки
прошневых пальцев. Для снятия поршневых пальцев
используйте также специальный инструмент
(оправку D) (MB991659).

1. Установите оправку на поршневой палец с

маркированной стороны днища поршня и
установите направляющую оправку D
(MB991659).

2. Установите поршень с шатуном в сборе на

основание таким образом, чтобы маркировка на
днище поршня была расположена вверху.

3. При помощи пресса выпрессуйте поршневой

палец из поршня.

ПРИМЕЧАНИЕ: После выпрессовки поршневого
пальца храните или пометьте отдельные
снимаемые детали с учетом номера цилиндра, в
котором они были установлены.

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ

>>A<< УСТАНОВКА ПОРШНЕВОГО
ПАЛЬЦА

1. При замене поршня проверьте метки диаметра

цилиндра, имеющиеся на показанном на рисунке
месте блока цилиндров и подберите
соответствующий поршень по нижеприведенной
таблице.

AK305415

AK603502

20

A

Маркировка размерной
группы диаметра
цилиндра

Маркировка размерной
группы поршня

A

A

B

В или отсутствие
маркировки

C

C

J

2

J

3

J

4

J

5

J

1

AK503237

No.1

No.2

No.3

No.4

AC

ПОРШЕНЬ С ШАТУНОМ

РАЗБОРКА И СБОРКА ДВИГАТЕЛЯ

11B

-55

ПРИМЕЧАНИЕ: Маркировка размерной группы
поршня расположена на его днище.

2. Вставьте оправку в поршневой палец и установите

направляющую А.

3. При сборке совместите метки «вперед» на

поршне и шатуне.

4. На поверхность пальца нанесите моторное масло.
5. Вставьте направляющую А в отверстие

поршневого пальца со стороны ее установки,
выполняемой на этапе 1, т.е. со стороны
маркировки «вперед» на днище поршня.

6. Для сборки вверните направляющую В в

направляющую А, оставив зазор 3 мм между
ними.

7. Установите поршень на специальное основание

меткой «вперед», обращенной вверх.

8. Используя пресс, запрессуйте поршневой палец.

Если усилие запрессовки будет ниже
номинального значения, замените поршень
(поршень в сборе с поршневым пальцем) или
шатун, или обе указанные детали одновременно.

Контрольная величина: 7,500 Y 17500 Н

>>B<< УСТАНОВКА МАСЛОСЪЁМНОГО
КОЛЬЦА

1. Установите в канавку расширитель. Затем

установите верхнюю пластину составного
маслосъемного кольца, затем установите его
нижнюю пластину.

ПРИМЕЧАНИЕ: Устанавливайте пластины
маслосъемного кольца и его расширитель таким
образом, чтобы их замки занимали показанные на
рисунке положения.

ВНИМАНИЕ

Пластины кольца могут быть повреждены, если
их концы разводятся экспандером для
поршневых колец другого размера.
2. Для облегчения установки, после утапливания

одного конца пластины кольца в канавку на
поршне, обжимайте боковую пластину пальцами.

3. После установки маслосъемного кольца на

поршень убедитесь, что пластины кольца
свободно вращаются в любом направлении.

>>C<< УСТАНОВКА КОМПРЕССИОННЫХ
КОЛЕЦ

AK603503

20

A

AK502517

AK103812

AK304891

AK304892

ПОРШЕНЬ С ШАТУНОМ

РАЗБОРКА И СБОРКА ДВИГАТЕЛЯ

11B

-56

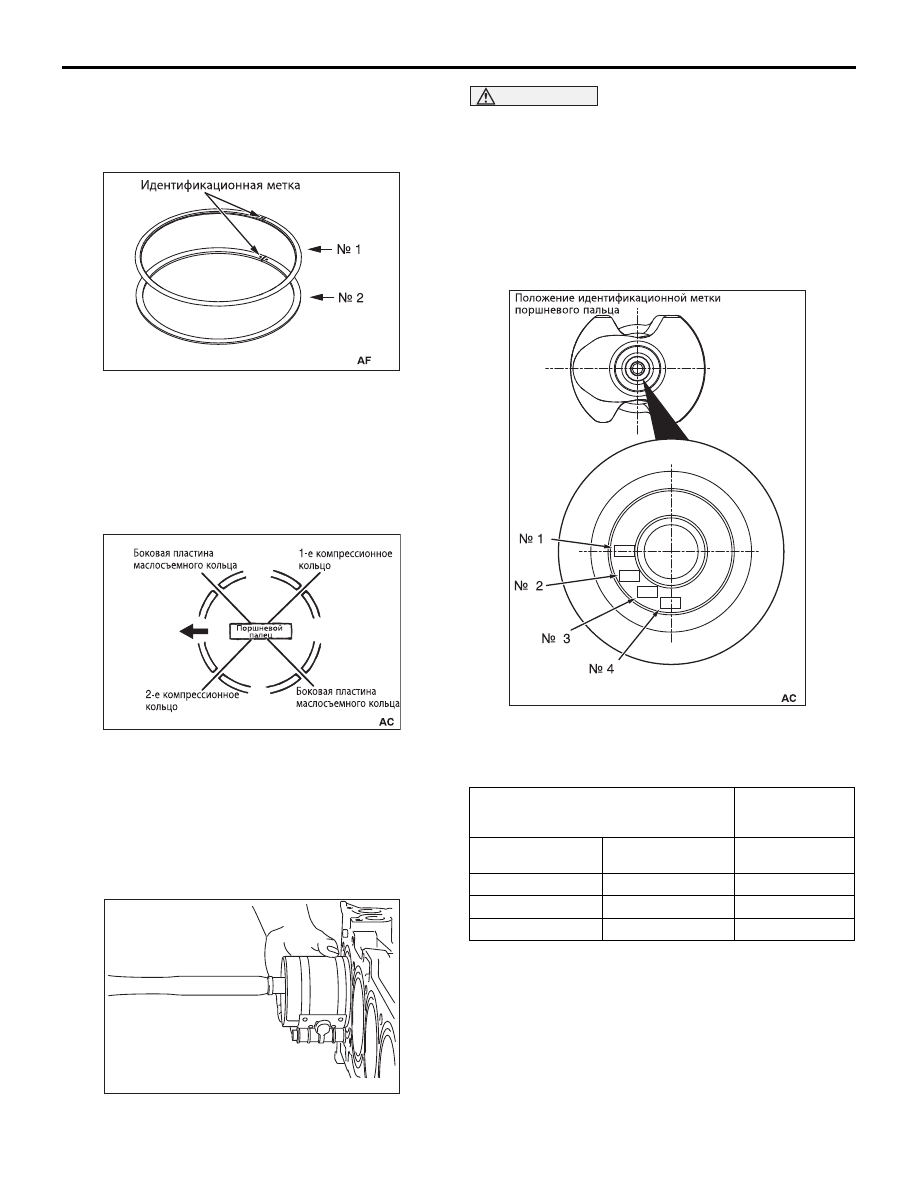

Для установки компрессионных поршневых колец,
ориентируя их идентификационными метками вверх,
используйте экспандер. Поршневые кольца могут
быть также установлены вручную без использования
экспандера.

Идентификационная метка:

1е кольцо: Т1 или 1Т
2е кольцо: Т2 или 2Т

>>D<< УСТАНОВКА ПОРШНЯ С ШАТУНОМ

1. Смажьте достаточным количеством моторного

масла поверхность поршня, компрессионные и
маслосъемные кольца.

2. Разведите в разные стороны замки компрессионY

ных колец и элементов маслосъёмного кольца
(замки боковых пластин и экспандера), как это
показано на рисунке.

3. Вставьте поршень с шатуном с верхней плоскости

блока цилиндров, при этом маркировка «вперед»
на днище поршня должна быть ориентирована в
направлении привода механизма
газораспределения.

ВНИМАНИЕ

Приложение слишком большого усилия при
выполнении данной операции может привести к
поломке поршневых колец и повреждению
кривошипа коленчатого вала.
4. Плотно обожмите поршневые кольца при помощи

ленты и вставьте поршень с шатуном в отверстие
цилиндра.

>>E<< УСТАНОВКА ШАТУННЫХ
ВКЛАДЫШЕЙ

1. При замене шатунных вкладышей выберите их в

соответствии с наружным диаметром шатунной
шейки, как это указано в нижеприведенной
таблице.

2. Идентификационные метки на коленчатом валу

выбиты на показанных на рисунке местах с учетом
номера цилиндра.

AK502529

AK202730

AK502730

Шатунная шейка

Вкладыш
шатунного
подшипника

Идентификаци



онная метка

Диаметр шейки,
мм

Идентификаци



онная метка

1

47.966 Y 47.972

1

2

47.960 Y 47.966

2

3

47.954 Y 47.960

3

AK502527
