ЦЕПЬ ПРИВОДА МАСЛЯНОГО НАСОСА <4B11>

РАЗБОРКА И СБОРКА ДВИГАТЕЛЯ

11B

-45

3. Нанесите валик герметика диаметром



∅ 2,5 ± 0,5 мм на показанные на рисунке

поверхности нижней проставки.

Рекомендуемый герметик:

ThreeBond 1217G или аналогичный

4. Затяните болты крепления нижней проставки

заданным моментом 24 ± 2 Н

⋅м в показанном на

рисунке порядке.

>>B<< УСТАНОВКА ЗВЕЗДОЧКИ
КОЛЕНЧАТОГО ВАЛА

1. Удалите тряпкой загрязнения на коленчатом валу

и его звездочке, после чего удалите масло с
показанных на рисунке поверхностей.

ПРИМЕЧАНИЕ: Удаление масла предотвращает
падение коэффициента трения на
запрессовываемых деталях, вызываемое его
адгезией.

2. Установите поршень 1Yго цилиндра в положение

ВМТ хода сжатия.

3. Установите звездочку на коленчатый вал.

>>C<< УСТАНОВКА ЗВЕЗДОЧКИ / ЦЕПИ
ПРИВОДА МАСЛЯНОГО НАСОСА

1. Установите поршень 1Yго цилиндра в положение

ВМТ хода сжатия.

2. При помощи специального инструмента

(MB991346) установите звездочку на корпус
масляного насоса.

3. Установите цепь на звездочку коленчатого вала.
4. Установите цепь на звездочку привода масляного

насоса.

AK502868

AKB00722AC

1

3

6

2

4

5

7

9

10

8

11

12

AK603521

AK703732

ЦЕПЬ ПРИВОДА МАСЛЯНОГО НАСОСА <4B11>

РАЗБОРКА И СБОРКА ДВИГАТЕЛЯ

11B

-46

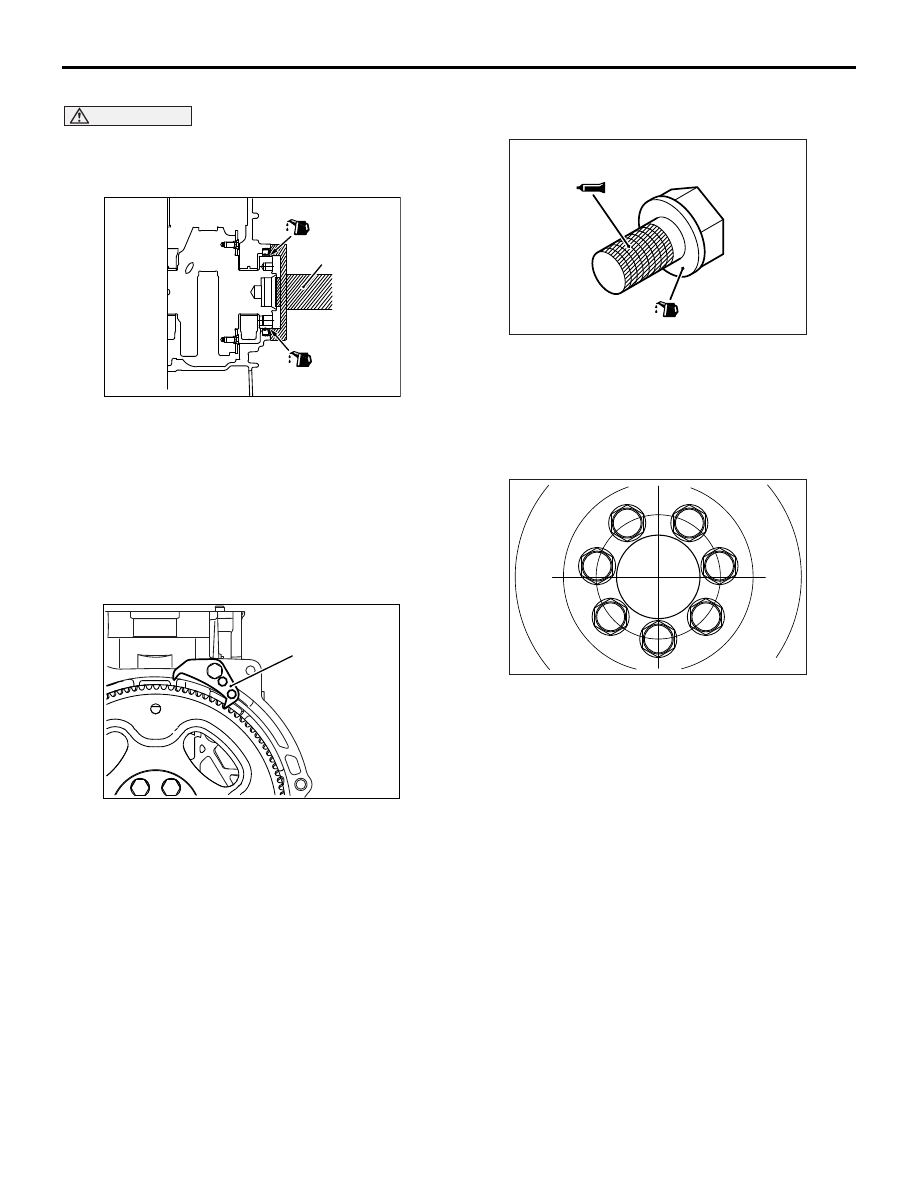

>>D<< УСТАНОВКА ЗАДНЕГО САЛЬНИКА

ВНИМАНИЕ

Для предотвращения выпадения сальника, не
наносите масло на его наружную поверхность, а
также на посадочное отверстие под сальник в
блоке цилиндров.

После нанесения небольшого количества моторного
масла на уплотняющую кромку сальника, при
помощи специального инструмента (MD998718)
запрессуйте задний сальник.

>>Е<< УСТАНОВКА БОЛТОВ КРЕПЛЕНИЯ
ВЕДУЩЕГО ДИСКА

1. Удалите остатки старого герметика и масло в

резьбовых отверстиях коленчатого вала и с
резьбовых частей болтов крепления ведущего
диска.

2. Для фиксации ведущего диска используйте

специальный инструмент Y стопор маховика
MB991883.

3. Нанесите моторное масло на резьбовые

отверстия коленчатого вала и посадочные
поверхности болтов крепления ведущего диска.

4. Нанесите герметик на резьбовые части болтов

крепления ведущего диска.

Рекомендуемый герметик:

ThreeBond 1324 или аналогичный

5. Предварительно затяните болты ведущего диска

моментом 40 Н

⋅м в показанном на рисунке

порядке.

6. Затяните болты крепления ведущего диска

заданным моментом 130 Н

⋅м в показанном на

рисунке порядке.

AK502871AC

MD998718

AK502869AC

MB991883

AK600847AB

AK603576

1

2

3

4

5

6

7

AC

ЦЕПЬ ПРИВОДА УРАВНОВЕШИВАЮЩИХ ВАЛОВ <4B12>

РАЗБОРКА И СБОРКА ДВИГАТЕЛЯ

11B

-47

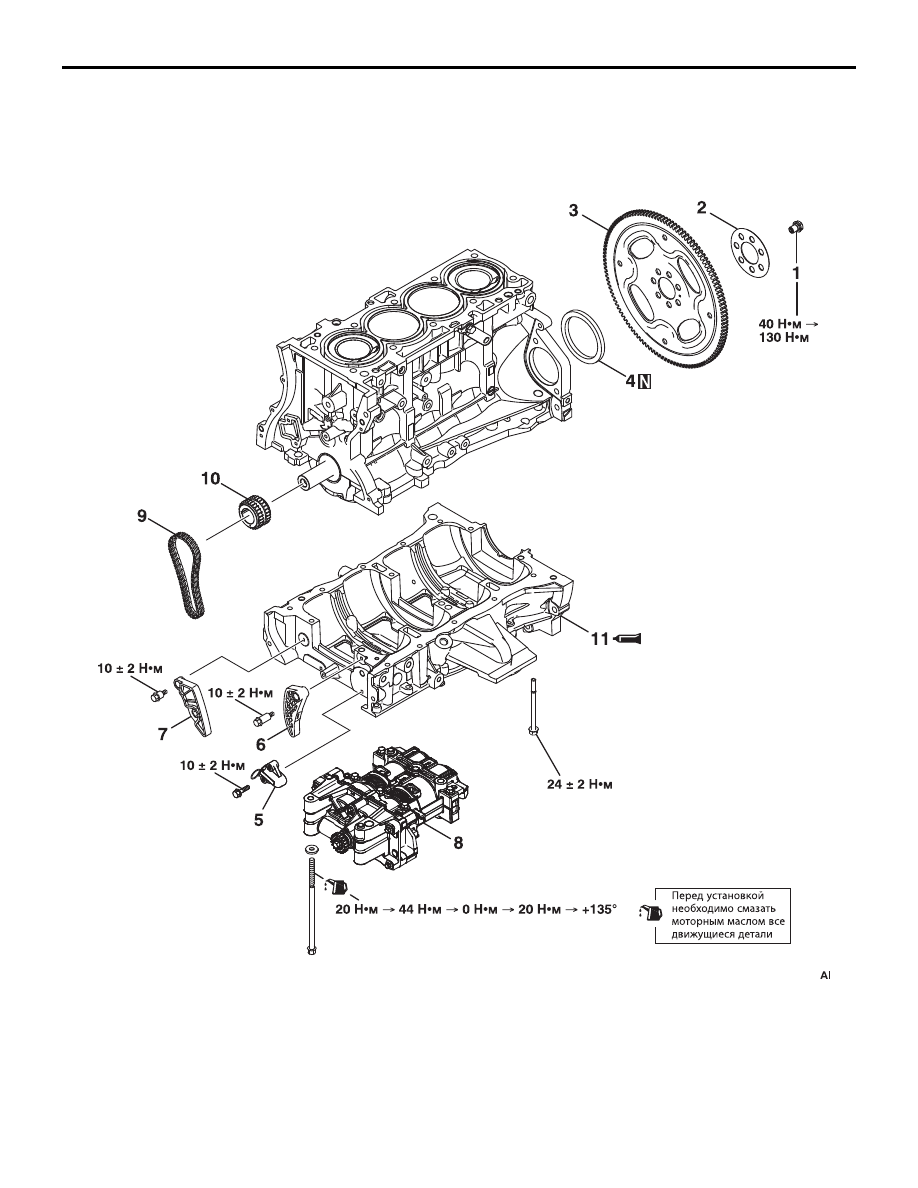

ЦЕПЬ ПРИВОДА УРАВНОВЕШИВАЮЩИХ

ВАЛОВ <4B12>

СНЯТИЕ И УСТАНОВКА

M1113032200358

AK603009

Последовательность операций



по снятию деталей

<<A>> >>Е<< 1. Болт крепления ведущего диска

2. Проставка под маховик
3. Ведущий диск

>>D<< 4. Задний сальник

<<B>> >>C<< 5. Натяжитель цепи привода

уравновешивающих валов

6. Рычаг натяжителя цепи привода

уравновешивающих валов

7. Успокоитель цепи привода

уравновешивающих валов

<<B>> >>B<< 8. Модуль уравновешивающих валов
<<B>> >>B<< 9. Цепь привода уравновешивающих валов
<<B>> >>B<< 10. Ведущая звездочка на коленчатом валу
<<C>> >>A<< 11. Проставка (усилитель жесткости) блока

цилиндров

Последовательность операций



по снятию деталей

ЦЕПЬ ПРИВОДА УРАВНОВЕШИВАЮЩИХ ВАЛОВ <4B12>

РАЗБОРКА И СБОРКА ДВИГАТЕЛЯ

11B

-48

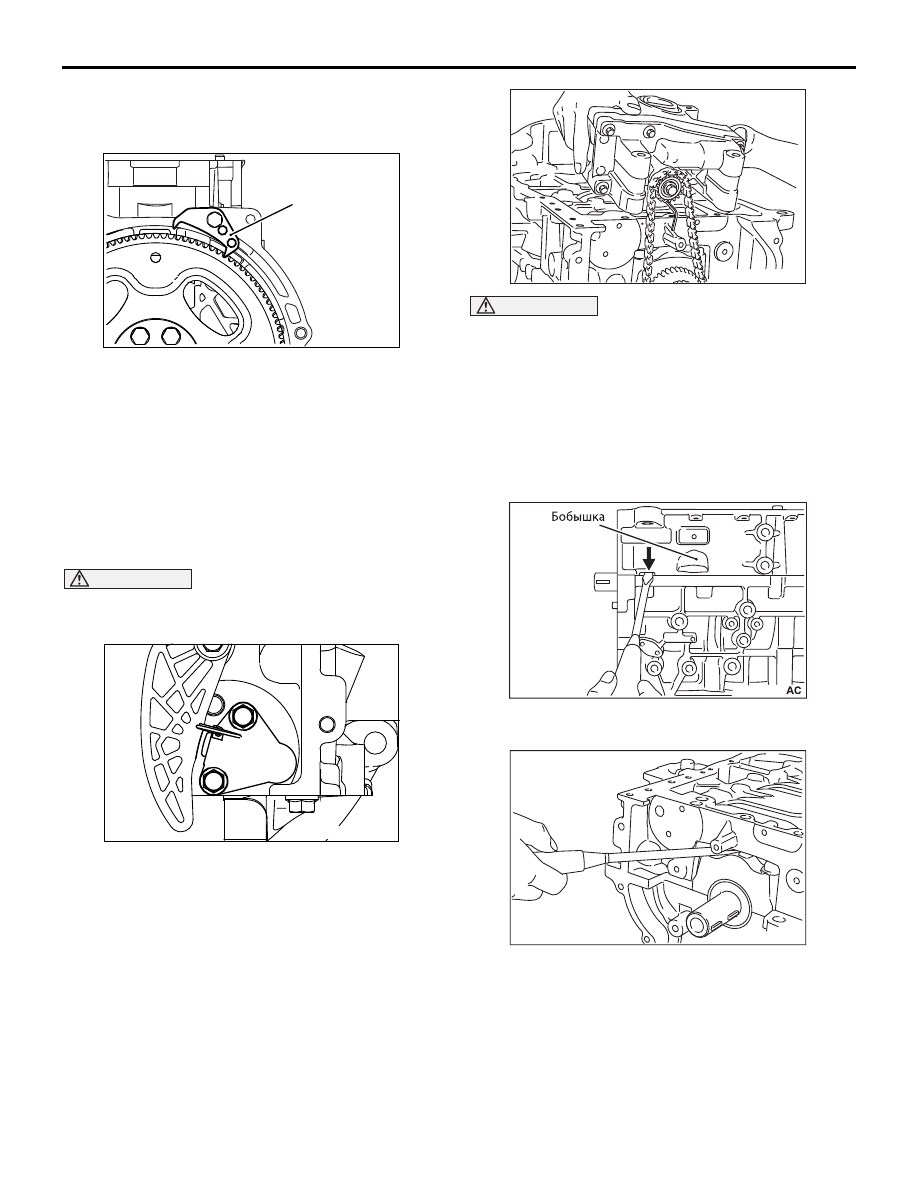

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> СНЯТИЕ БОЛТОВ КРЕПЛЕНИЯ
ВЕДУЩЕГО ДИСКА

1. Для фиксации ведущего диска используйте

специальный инструмент Y стопор маховика
MB991883.

2. Отверните болты крепления ведущего диска.

<<B>> СНЯТИЕ НАТЯЖИТЕЛЯ ЦЕПИ
ПРИВОДА УРАВНОВЕШИВАЮЩИХ
ВАЛОВ / ЗВЕЗДОЧКИ КОЛЕНЧАТОГО
ВАЛА / ЦЕПИ ПРИВОДА
УРАВНОВЕШИВАЮЩИХ ВАЛОВ /
МОДУЛЯ УРАВНОВЕШИВАЮЩИХ ВАЛОВ

ВНИМАНИЕ

При помощи жесткой проволоки надежно
зафиксируйте плунжер натяжителя  цепи, чтобы
не допустить его выброса из основного корпуса.

1. Рукой нажмите на рычаг натяжителя цепи привода

уравновешивающих валов и утопите вниз до
упора его плунжер. Затем вставьте отрезок
твердой проволоки (типа струны от пианино)
диаметром f1,5 мм или шестигранный ключ



(1,5 мм) в отверстие для фиксации плунжера.

2. Снимите натяжитель цепи привода

уравновешивающих валов.

ВНИМАНИЕ

Модуль уравновешивающих валов не должен
подвергаться разборке, так как гарантия на него
распространяется, как на единый узел.
3. Снимите как единый узел звездочку коленчатого

вала, цепь привода уравновешивающих валов и
модуль уравновешивающих валов.

<<C>> СНЯТИЕ НИЖНЕЙ ПРОСТАВКИ
(УСИЛИТЕЛЯ ЖЕСТКОСТИ) БЛОКА
ЦИЛИНДРОВ

1. Вставьте отвертку в показанном на рисунке месте

или осторожно постучите по бобышке молотком.

2. Если проставка блока цилиндров не отделяется,

вставьте, как это показано на рисунке, плоскую
отвертку в зазор между ней и крышкой
подшипника и слегка нажмите на отвертку, чтобы
отделить проставку.

AK502869AC

MB991883

AK502940

AK502754

AK502755

AK502756
