ГОЛОВКА ЦИЛИНДРОВ И КЛАПАНЫ

РАЗБОРКА И СБОРКА ДВИГАТЕЛЯ

11B

-41

3. Измерьте высоту клапана.

Если предельное значение превышено, замените
клапан.

Контрольная величина:

Впуск: 113,18 мм
Выпуск: 105,89 мм

Предельное значение:

Впуск: 112.68 mm
Выпуск: 105,39 мм

КЛАПАННЫЕ ПРУЖИНЫ

1. Измерьте высоту пружин в свободном состоянии.

Если допустимый предел будет превышен,
замените пружину.

Контрольная величина: 49,4 мм
Предельное значение: 48,4 мм

2. Измерьте величину наклона оси симметрии

пружины.
Если наклон оси превышает допустимое
значение, замените пружину.

Контрольная величина: 2

° или меньше

Предельное значение: 4

°

НАПРАВЛЯЮЩАЯ ВТУЛКА КЛАПАНА

Измерьте зазор между направляющей втулкой и
стержнем клапана. Если зазор больше допустимого,
замените  втулку или клапан, либо обе указанные
детали одновременно.

Контрольная величина:

Впуск: 0,020 Y 0,047 мм
Выпуск: 0,030 Y 0,057 мм

Предельное значение:

Впуск: 0,10 mm
Выпуск: 0,15 мм

СЁДЛА КЛАПАНОВ

Установите клапан, после чего измерьте ширину
пояска контакта на седле. Если измеренная величина
выходит за допустимые пределы, замените седло
клапана.

Номинальное значение

Впуск: 1.16 Y 1,46 мм
Выпуск: 1.35 Y 1,65 мм

ВНИМАНИЕ

Если различие в ширине пояска контакта по
окружности превышает 0,2 мм, несмотря на то,
что ее величина находится в допустимых
пределах, замените или перешлифуйте седло
клапана.

ПРОЦЕДУРА РЕМОНТА СЕДЕЛ
КЛАПАНОВ

1. Перед выполнением ремонтных операций по

седлам клапанов, проверьте величину зазора
между направляющей втулкой и стержнем
клапана, при необходимости заменив
изношенные детали.

AK305409

AK305410

AK300168

AK601281

ГОЛОВКА ЦИЛИНДРОВ И КЛАПАНЫ

РАЗБОРКА И СБОРКА ДВИГАТЕЛЯ

11B

-42

2. Восстановите седло клапана таким образом,

чтобы ширина пояска контакта и его угол
соответствовали заданным значениям.

3. После ремонта седла клапана нанесите на него и

клапан притирочную пасту и притрите клапан на
седле.

ПРОЦЕДУРА ЗАМЕНЫ СЕДЕЛ
КЛАПАНОВ

1. Перед извлечением седла клапана из гнезда

расточите изнутри его таким образом, чтобы
стенка седла стала тонкой.

2. Расточите отверстие в головке цилиндров под

седло клапана таким образом, чтобы его диаметр
соответствовал ремонтному размеру вновь
запрессовываемого седла.

Диаметр отверстия под седло впускного

клапана:

0.3 O.S.: 36.22 Y 36,22 мм

Диаметр отверстия под седло выпускного

клапана:

0.3 O.S.: 30.22 Y 30,24 мм

3. Запрессуйте седло клапана, не допуская

повреждения отверстия под седло клапана в
головке цилиндров при выполнении этой
операции при комнатной (нормальной)
температуре.

4. Расточите фаски седла клапана.

См. раздел «Процедура ремонта седел клапанов»

ПРОЦЕДУРА ЗАМЕНЫ
НАПРАВЛЯЮЩИХ ВТУЛОК
КЛАПАНОВ

1. Используя пресс, извлеките втулки из головки

цилиндров в направлении блока цилиндров.

2. Разверните отверстие в головке цилиндров под

направляющую втулку клапана таким образом,
чтобы его диаметр соответствовал ремонтному
размеру вновь запрессовываемой втулки.

ВНИМАНИЕ

Не применяйте втулки номинального размера,
так как они выпадут из головки цилиндров по
причине несоответствующей посадки.

Диаметр отверстия под направляющую

втулку клапана

0,25 O.S.: 11.23 Y 11,25 мм

3. Запрессуйте направляющую втулку клапана,

выдерживая показанные на рисунке размеры.

Контрольная величина: 14.6 Y 15,2 мм

ПРИМЕЧАНИЕ: Запрессовку направляющих
втулок клапанов выполняйте со стороны верхней
плоскости головки цилиндров.

4. После запрессовки втулок установите новые

клапаны, чтобы проверить их на легкость
перемещения.

AK503333

AK300719

AK300720

AK603511

ЦЕПЬ ПРИВОДА МАСЛЯНОГО НАСОСА <4B11>

РАЗБОРКА И СБОРКА ДВИГАТЕЛЯ

11B

-43

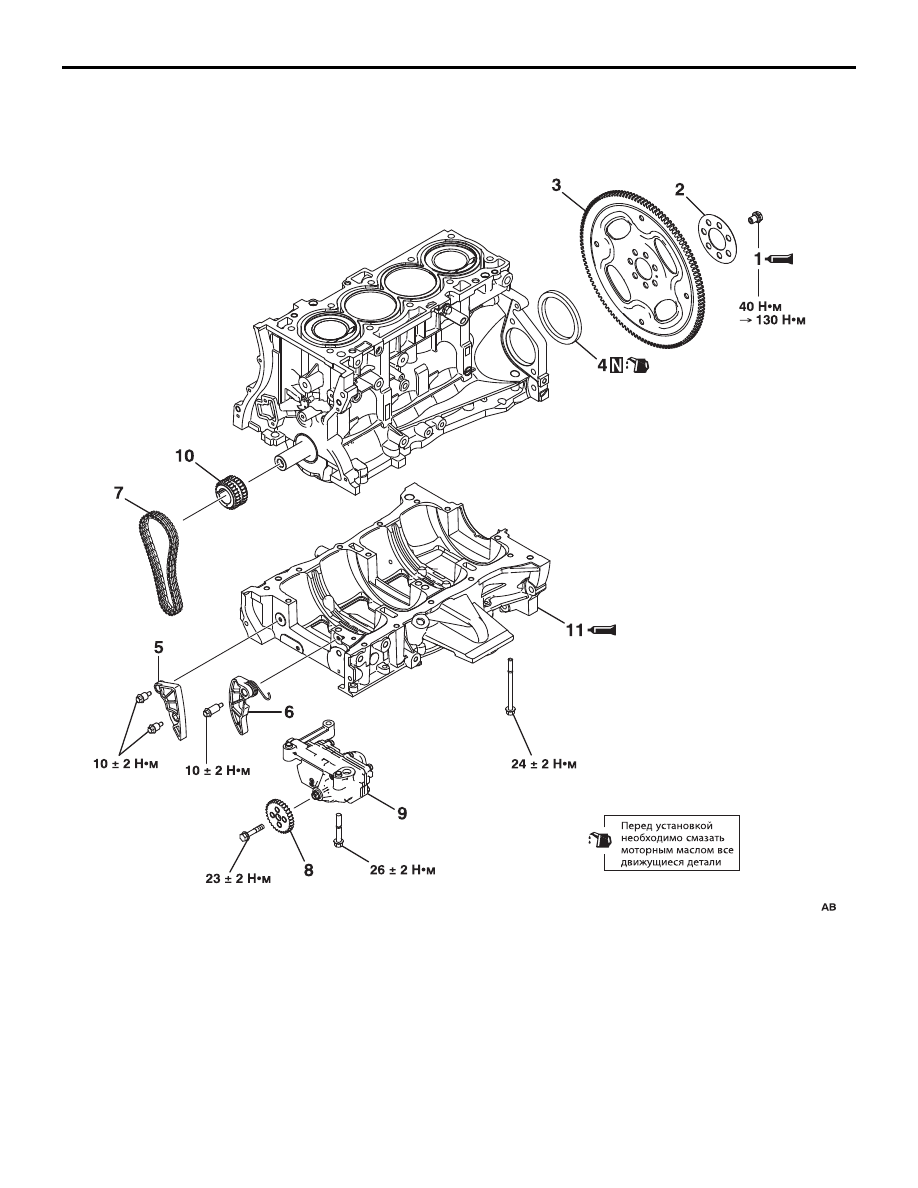

ЦЕПЬ ПРИВОДА МАСЛЯНОГО НАСОСА <4B11>

СНЯТИЕ И УСТАНОВКА

M1113033700572

AKB00721

Последовательность операций
по снятию деталей

<<A>>

>>Е<<

1.

Болт крепления ведущего диска

2.

Проставка под маховик

3.

Ведущий диск

>>D<<

4.

Задний сальник

5.

Успокоитель цепи привода
масляного насоса

6.

Рычаг натяжителя цепи привода
масляного насоса

>>C<<

7.

Цепь привода масляного насоса

<<B>>

>>C<<

8.

Звездочка привода масляного
насоса

9.

Корпус масляного насоса

>>B<<

10. Ведущая звездочка на коленчатом

валу

<<C>>

>>A<<

11. Проставка (усилитель жесткости)

блока цилиндров

Последовательность операций
по снятию деталей

ЦЕПЬ ПРИВОДА МАСЛЯНОГО НАСОСА <4B11>

РАЗБОРКА И СБОРКА ДВИГАТЕЛЯ

11B

-44

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> СНЯТИЕ БОЛТОВ КРЕПЛЕНИЯ
ВЕДУЩЕГО ДИСКА

1. Для фиксации ведущего диска используйте

специальный инструмент Y стопор маховика
MB991883.

2. Отверните болты крепления ведущего диска.

<<В>> СНЯТИЕ ЗВЕЗДОЧКИ ПРИВОДА
МАСЛЯНОГО НАСОСА

При помощи специального инструмента (MB991346)
отверните центральный болт и снимите звездочку
привода масляного насоса.

<<C>> СНЯТИЕ НИЖНЕЙ ПРОСТАВКИ
(УСИЛИТЕЛЯ ЖЕСТКОСТИ) БЛОКА
ЦИЛИНДРОВ

1. Вставьте отвертку в показанном на рисунке месте

или осторожно постучите по бобышке молотком.

2. Если проставка блока цилиндров не отделяется,

вставьте, как это показано на рисунке, плоскую
отвертку в зазор между ней и крышкой
подшипника и слегка нажмите на отвертку, чтобы
отделить проставку.

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ

>>A<< УСТАНОВКА НИЖНЕЙ ПРОСТАВКИ
(УСИЛИТЕЛЯ ЖЕСТКОСТИ) БЛОКА
ЦИЛИНДРОВ

ВНИМАНИЕ

Убедитесь, что из крепежных отверстий удалены
остатки герметика.
1. Полностью удалите остатки старого герметика с

привалочных поверхностей блока цилиндров и
нижней проставки (усилителя жесткости) блока
цилиндров.

ВНИМАНИЕ

Убедитесь, что после обезжиривания привалоч
ных поверхностей на них не осталось следов
масла. Не прикасайтесь пальцами рук к ранее
обезжиренным поверхностям, так как имеющие
ся на них следы масла могут привести к сниже
нию уплотняющей способности герметика.
2. Обезжирьте поверхности, предназначенные для

нанесения герметика («жидкой прокладки»), а
также стык между блоком цилиндров и его нижней
проставки (усилителя жесткости).

AK502869AC

MB991883

AK703732

AK502755

AK502756
