МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-58

ЦЕПЬ ПРИВОДА УРАВНОВЕШИВАЮЩИХ ВАЛОВ, МОДУЛЬ УРАВНОВЕШИВАЮЩИХ ВАЛОВ И МАСЛЯНОГО НАСОСА <4B12>

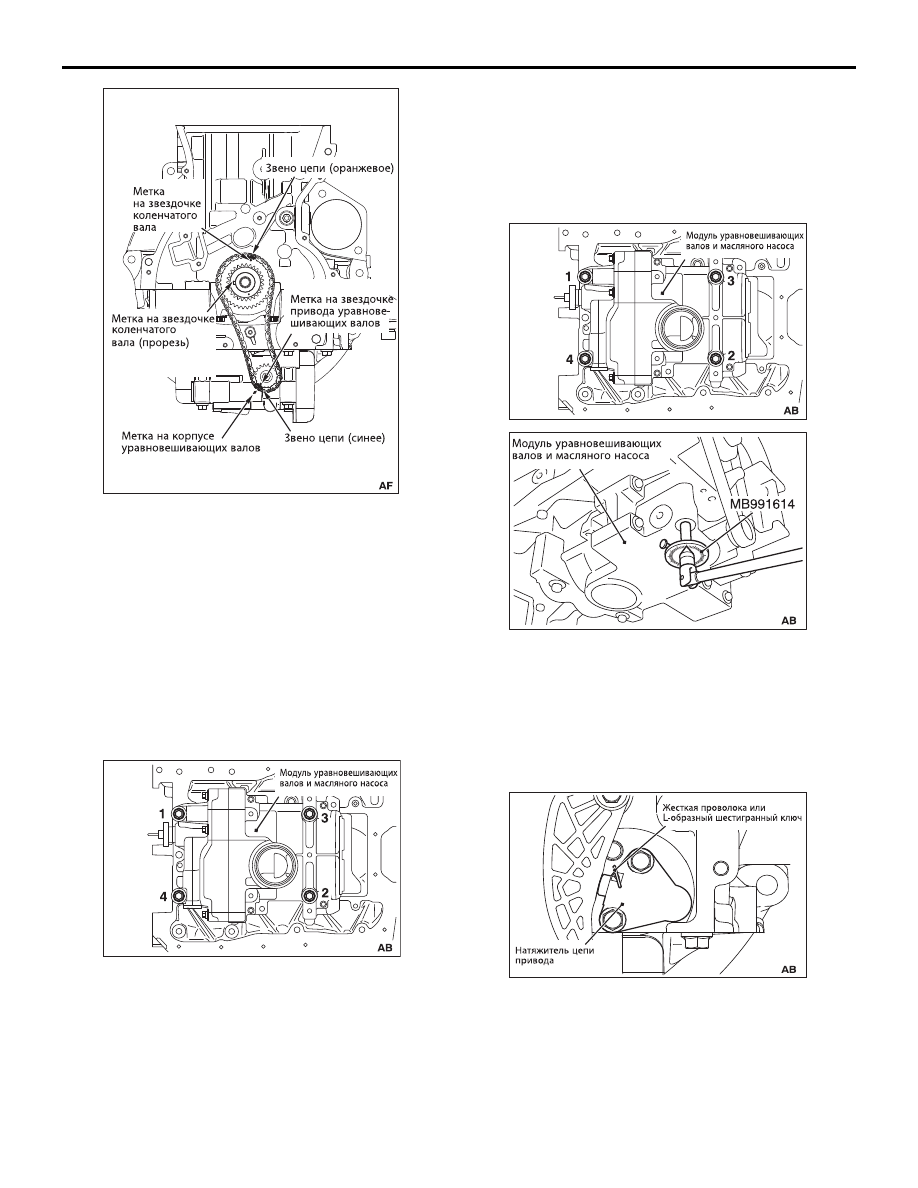

3. При совмещенных метках (оранжевой и синей) на

звеньях цепи привода уравновешивающих валов с
метками на звездочке их привода, а на также
звездочке коленчатого вала, установите на блок
цилиндров как единый узел модуль
уравновешивающих валов и масляного насоса
вместе с цепью и звездочкой его привода, а также
со звездочкой коленчатого вала. При этом
обеспечьте надежный контакт модуля
уравновешивающих валов и масляного насоса с
направляющей на установочной поверхности.

4. Смажьте достаточным количеством моторного

масла резьбовые части и подголовники болтов
крепления модуля уравновешивающих валов и
масляного насоса.

5. Затяните болты крепления модуля

уравновешивающих валов и масляного насоса
моментом 20 Н•м в показанном на рисунке
порядке.

6. Повторно затяните болты крепления модуля

уравновешивающих валов и масляного насоса
моментом 44 Н•м в показанном на рисунке
порядке.

7. Полностью ослабьте затяжку каждого болта

крепления модуля уравновешивающих валов и
масляного насоса в последовательности,
обратной показанной на рисунке.

8. Затяните болты крепления модуля

уравновешивающих валов и масляного насоса
моментом 20 Н•м в показанном на рисунке
порядке.

9. После затяжки болтов заданным моментом,

используя специальный угловой вороток
(MB991614), доверните их на угол 135 градусов в
показанном на рисунке порядке.

>>В<< УСТАНОВКА НАТЯЖИТЕЛЯ ЦЕПИ
ПРИВОДА УРАВНОВЕШИВАЮЩИХ
ВАЛОВ

1. Установите на блок цилиндров натяжитель цепи.
2. Выньте твердую проволоку или L[образный

шестигранный ключ, фиксирующий плунжер
натяжителя цепи привода уравновешивающих
валов, чтобы натянуть указанную цепь.

AC506780

AC506784

AC506777

AC506781

МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-59

МОДУЛЬ УРАВНОВЕШИВАЮЩИХ ВАЛОВ И МАСЛЯНОГО НАСОСА <4B12>

МОДУЛЬ УРАВНОВЕШИВАЮЩИХ ВАЛОВ И

МАСЛЯНОГО НАСОСА <4B12>

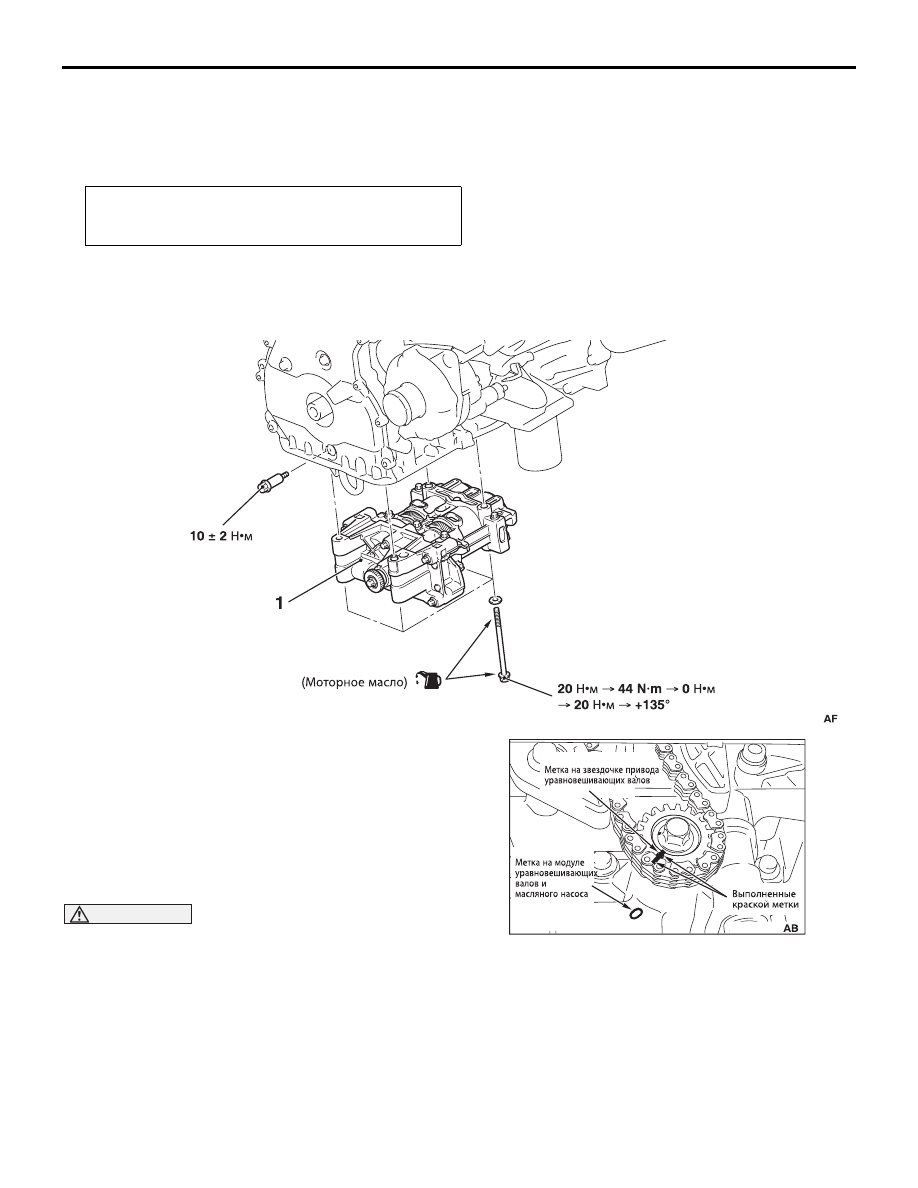

СНЯТИЕ И УСТАНОВКА

M1112008900274

ОСОБЕННОСТИ СНЯТИЯ КОМПОНЕНТА
<<A>> СНЯТИЕ МОДУЛЯ
УРАВНОВЕШИВАЮЩИХ ВАЛОВ И
МАСЛЯНОГО НАСОСА

ВНИМАНИЕ

• Вращайте коленчатый вал по часовой

стрелке.

• Запрещается поворачивать коленчатый вал

после установки поршня 1го или 4го
цилиндров в положение верхней мертвой
точки хода сжатия.

1. Поверните коленчатый вал по часовой стрелке,

чтобы совместить установочную метку на
звездочке привода уравновешивающих валов с
меткой на модуле уравновешивающих валов и
масляного насоса, установив поршень 1[го или
4[го цилиндров в положение верхней мертвой
точки хода сжатия.

2. Нанесите краской метки на звездочке привода

уравновешивающих валов и цепи их привода.

Дополнительные операции до и после установки

• Снятие и установка масляного поддона двигателя

(См.

C.11A-36

AC509274

Последовательность действий
при снятии

>> >>

Модуль уравновешивающих валов и
масляного насоса

AC509275

МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-60

МОДУЛЬ УРАВНОВЕШИВАЮЩИХ ВАЛОВ И МАСЛЯНОГО НАСОСА <4B12>

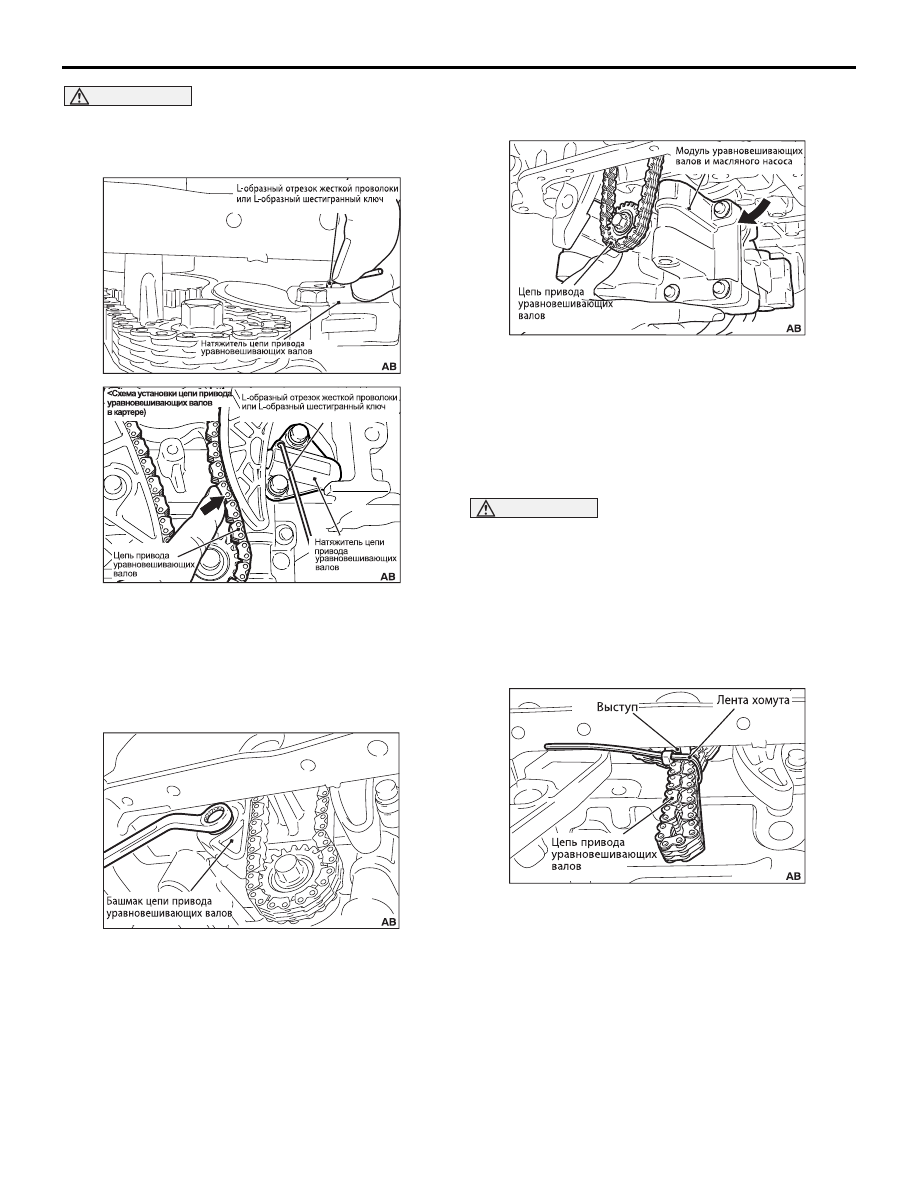

ВНИМАНИЕ

Плунжер натяжителя цепи привода уравновеши
вающих валов устанавливайте, соблюдая меры
предосторожности.

В противном случае, он может выскочить наружу.

3. Нажмите на цепь привода уравновешивающих

валов напротив ее натяжителя, утопите плунжер
натяжителя цепи и вставьте L[образный отрезок
твердой проволоки (типа струны от пианино
диаметром

φ1,5 мм) или L[образный

шестигранный ключ (1,5 мм) в отверстие для
фиксации натяжителя цепи, зафиксировав его
плунжер.

4. При помощи ключа, как это показано на рисунке,

отверните нижний болт крепления успокоителя
цепи привода уравновешивающих валов, чтобы
освободить указанный успокоитель.

5. Поддерживая рукой модуль уравновешивающих

валов и масляного насоса, отверните болты его
крепления.

6. Снимите модуль уравновешивающих валов и

масляного насоса с направляющей опоры вместе
с установленной цепью, переместив его к центру
двигателя.

7. Снимите цепь привода уравновешивающих валов

с модуля уравновешивающих валов и масляного
насоса, после чего снимите модуль
уравновешивающих валов и масляного насоса.

ВНИМАНИЕ

При неправильной установке цепи привода урав
новешивающих валов, т.е. при нарушении вза
имного положения звездочки привода
уравновешивающих валов и звездочки коленча
того вала, будет наблюдаться нарушение фаз
перемещения поршней двигателя и масс урав
новешивающих валов, что приведет к появле
нию вибрации при работе двигателя. Убедитесь,
что цепь на зубьях звездочек занимает правиль
ное положение.

8. После снятия модуля уравновешивающих валов и

масляного насоса при помощи ленточного хомута
скрепите между собой ветви цепи у выступа
направляющей опоры, чтобы не допустить
соскакивания цепи со звездочки на коленчатом
валу.

AC509276

AC509277

AC509278

AC509279

AC509280

МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-61

МОДУЛЬ УРАВНОВЕШИВАЮЩИХ ВАЛОВ И МАСЛЯНОГО НАСОСА <4B12>

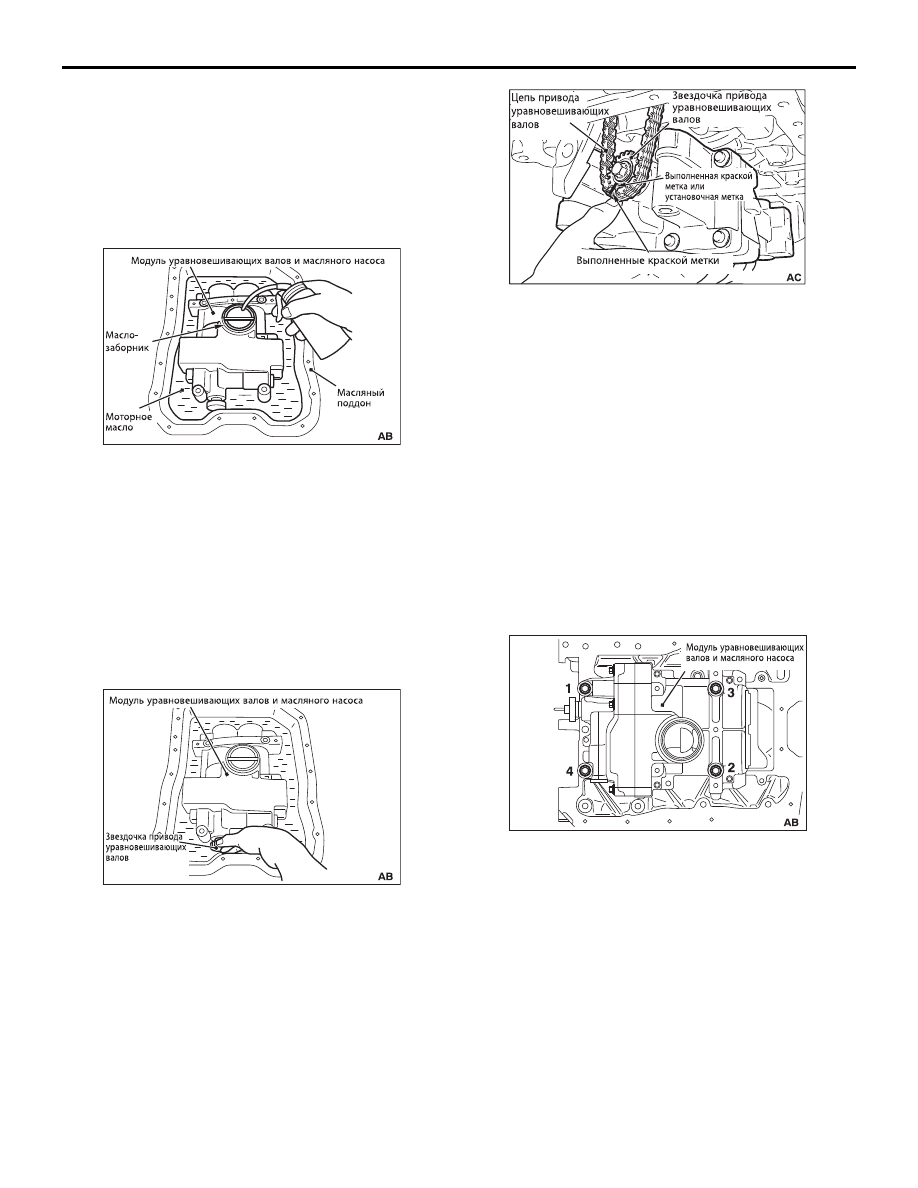

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< УСТАНОВКА МОДУЛЯ
УРАВНОВЕШИВАЮЩИХ ВАЛОВ И
МАСЛЯНОГО НАСОСА

1. При установке нового модуля уравновешивающих

валов и масляного насоса смажьте маслом, как
это описано ниже, его детали, в том числе, его
подшипники.

(1) Удалите загрязнения с внутренней

поверхности масляного поддона и поместите
в него модуль уравновешивающих валов и
масляного насоса, ориентировав его таким
образом, чтобы отверстие маслозаборника
было обращено вверх.

(2) Залейте в модуль уравновешивающих валов и

масляного насоса моторное масло, чтобы оно
заполнило полость модуля примерно на 2/3
его объема.

(3) Залейте в отверстие маслозаборника на

модуле уравновешивающих валов и
масляного насоса примерно 50 мл моторного
масла.

(4) Проверните по часовой стрелке звездочку

привода модуля уравновешивающих валов и
масляного насоса вала не менее чем на 4
оборота, чтобы моторное масло поступило к
внутренним деталям и подшипникам
указанного модуля.

2. Снимите ленточный хомут с цепи, ранее

установленный для предотвращения ее
соскакивания с зубьев звездочки на коленчатом
валу.

3. Обращая внимание на правильное расположение

на зубьях звездочек цепи привода, установите
звездочку привода уравновешивающих валов,
обеспечивая совмещение установочной метки на
звездочке (метки на новом модуле
уравновешивающих валов и масляного насоса) с
меткой на цепи.

4. При совмещенных метках на цепи и звездочке

привода уравновешивающих валов (меткой на
новом модуле уравновешивающих валов и
масляного насоса), установите модуль
уравновешивающих валов и масляного насоса на
направляющую опору. При этом обеспечьте
надежный контакт модуля уравновешивающих
валов и масляного насоса с направляющей
опорой.

5. Смажьте достаточным количеством моторного

масла резьбовые части и подголовники болтов
крепления модуля уравновешивающих валов и
масляного насоса.

6. Затяните болты крепления модуля

уравновешивающих валов и масляного насоса
моментом 20 Н•м в показанном на рисунке
порядке.

7. Повторно затяните болты крепления модуля

уравновешивающих валов и масляного насоса
моментом 44 Н•м в показанном на рисунке
порядке.

8. Полностью ослабьте затяжку болтов крепления

модуля уравновешивающих валов и масляного
насоса в последовательности, обратной
показанной на рисунке.

9. Затяните болты крепления модуля

уравновешивающих валов и масляного насоса
моментом 20 Н•м в показанном на рисунке
порядке.

AC509272

AC509273

AC509279

AC506784
