Mitsubishi Outlander 3. Руководство - часть 28





МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-50

ЦЕПЬ ПРИВОДА МЕХАНИЗМА ГАЗОРАСПРЕДЕЛЕНИЯ

ЦЕПЬ ПРИВОДА МЕХАНИЗМА ГАЗОРАСПРЕДЕЛЕНИЯ

СНЯТИЕ И УСТАНОВКА

M1112007202041

Дополнительные операции перед снятием

Снятие нижней защиты A, B и D передней части мотор[



ного отсека, а также его правой боковой нижней защиты
(См. ГЛАВА 51 [ Нижняя защита моторного отсека ).

Слив моторного масла из двигателя (См. ГЛАВА 12 [
Технические операции на автомобиле, Замена
моторного масла ).

Снятие клапанной крышки (См.

C.11A-19

).

Снятие масляного поддона двигателя (См.

C.11A-36

).

Дополнительные операции после установки

Установка масляного поддона двигателя (См.

C.11A-36

).

Установка клапанной крышки (См.

C.11A-19

).

Заливка моторного масла в двигатель (См. ГЛАВА 12 [
Технические операции на автомобиле, Замена моторного
масла ).

Установка нижней защиты A, B и D передней части мотор[



ного отсека, а также его правой боковой нижней защиты
(См. ГЛАВА 51 [ Нижняя защита моторного отсека ).

AC904716

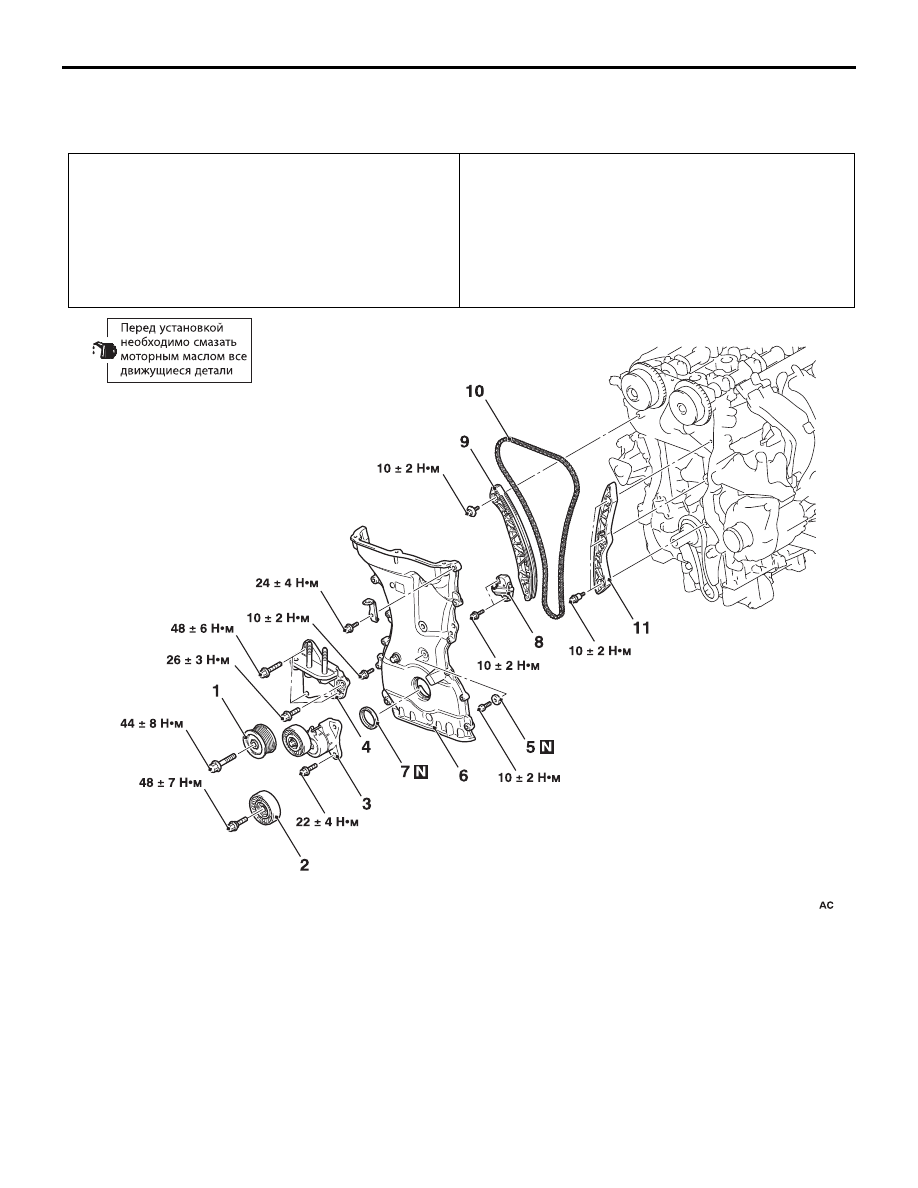

Последовательность операций по
снятию деталей

<<A>>

І

Шкив коленчатого вала
(См.

C.11A16

)

>>Е<< 1.

Шкив насоса охлаждающей жидкости

2.

Промежуточный ролик

3.

Автоматический натяжитель ремня
привода генератора и других навесных
агрегатов

<<B>
>

Вывешивание силового агрегата
(двигателя и коробки передач)

Кронштейн опоры двигателя



(См. ГЛАВА 32 2 Опоры двигателя )

4.

Кронштейн передней опоры блока
цилиндров двигателя

5.

Прокладка

<<C>>>>D<< 6.

Крышка привода механизма
газораспределения

>>C<< 7.

Передний сальник коленчатого вала

<<D>>>>B<< 8.

Натяжитель цепи привода механизма
газораспределения

9.

Башмак натяжителя цепи привода
механизма газораспределения

Последовательность операций по
снятию деталей

МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-51

ЦЕПЬ ПРИВОДА МЕХАНИЗМА ГАЗОРАСПРЕДЕЛЕНИЯ

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ
<<A>> СНЯТИЕ ШКИВА КОЛЕНЧАТОГО
ВАЛА

При снятии шкива коленчатого вала, перед снятием
ремня привода генератора и других навесных
агрегатов, немного ослабьте болты крепления шкива
на насосе охлаждающей жидкости.

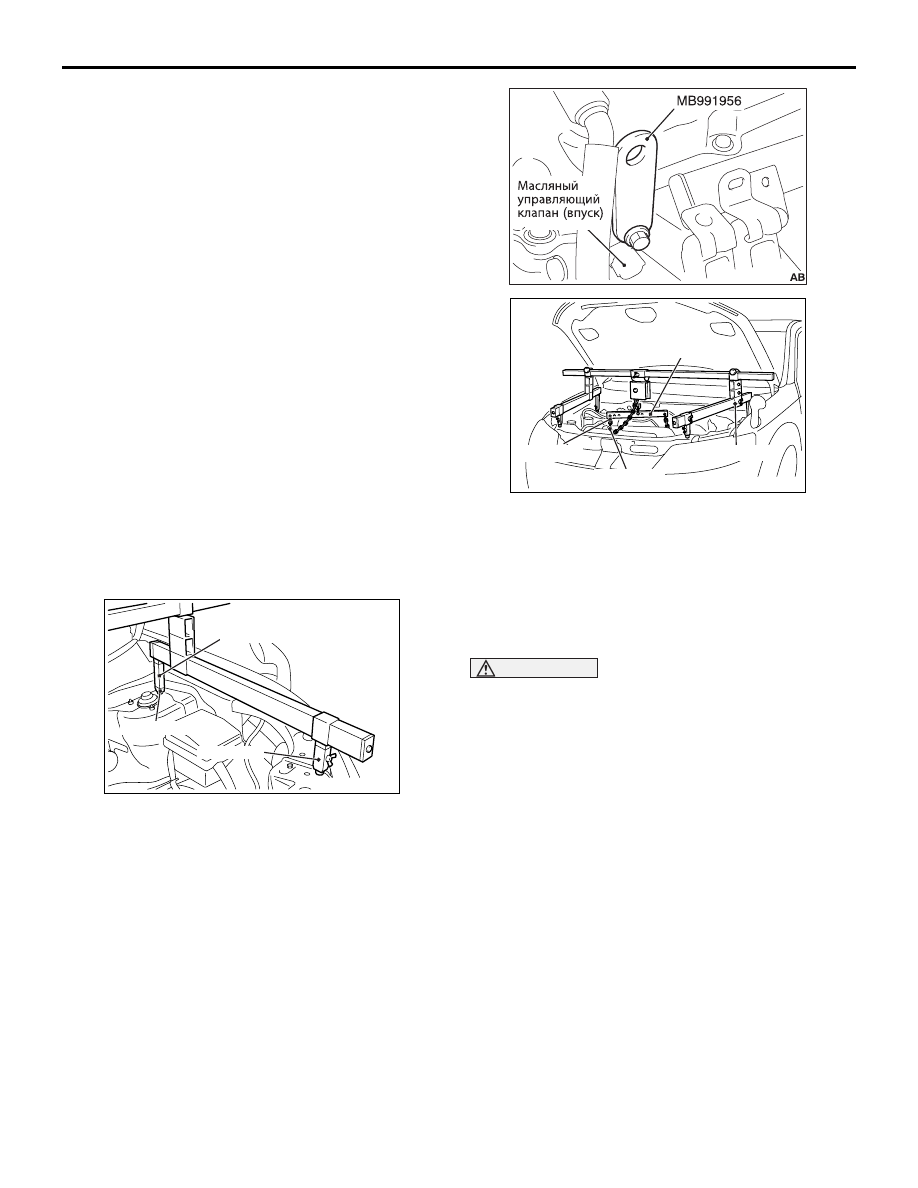

<<B>> ВЫВЕШИВАНИЕ ДВИГАТЕЛЯ



В СБОРЕ С КОРОБКОЙ ПЕРЕДАЧ

Для вывешивания двигателя в сборе с коробкой
передач установите специальное приспособление.
1. <При использовании специального

приспособления MB991928 для вывешивания
двигателя>
(1) Соберите специальное приспособление для

вывешивания двигателя (MB991928)
(Комплект указанных ниже деталей для
базового приспособления).

• Подвижный кронштейн (HI)

• Стойка, 2 шт (стандартная) (MB991932)

• Стойка, 2 шт (короткая) (MB991933)

• Крепление 2 шт (90) (MB991930)

(2) Установите, как это показано на рисунке,

стойки специального инструмента (MB991930,
MB991932 и MB991933).

ПРИМЕЧАНИЕ: Установите подвижный
кронштейн (HI) в необходимом месте, чтобы
обеспечить подвеску двигателя без перекоса.

(3)  Установите на головку цилиндров двигателя

проушину для его подвески (MB991956), после
чего установите штангу (MB991527) с
балансиром MB991454), позволяющие
удерживать двигатель в сборе с коробкой
передач.

2. <При использовании специального приспособле[

ния MB991895 для вывешивания двигателя>

ВНИМАНИЕ

Положите между штангой приспособления для
вывешивания двигателя (MB991895) и ветровым
стеклом тряпку, чтобы не допустить контактиро
вания приспособления с ветровым стеклом.

>>A<< 10. Цепь привода механизма

газораспределения

11. Башмак успокоителя цепи привода

механизма газораспределения

Последовательность операций по
снятию деталей

AC506488

AB

MB991930

MB991932

MB991933

AC600152

AC506487

AD

MB991527

MB991454

MB991928

MB991956

МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-52

ЦЕПЬ ПРИВОДА МЕХАНИЗМА ГАЗОРАСПРЕДЕЛЕНИЯ

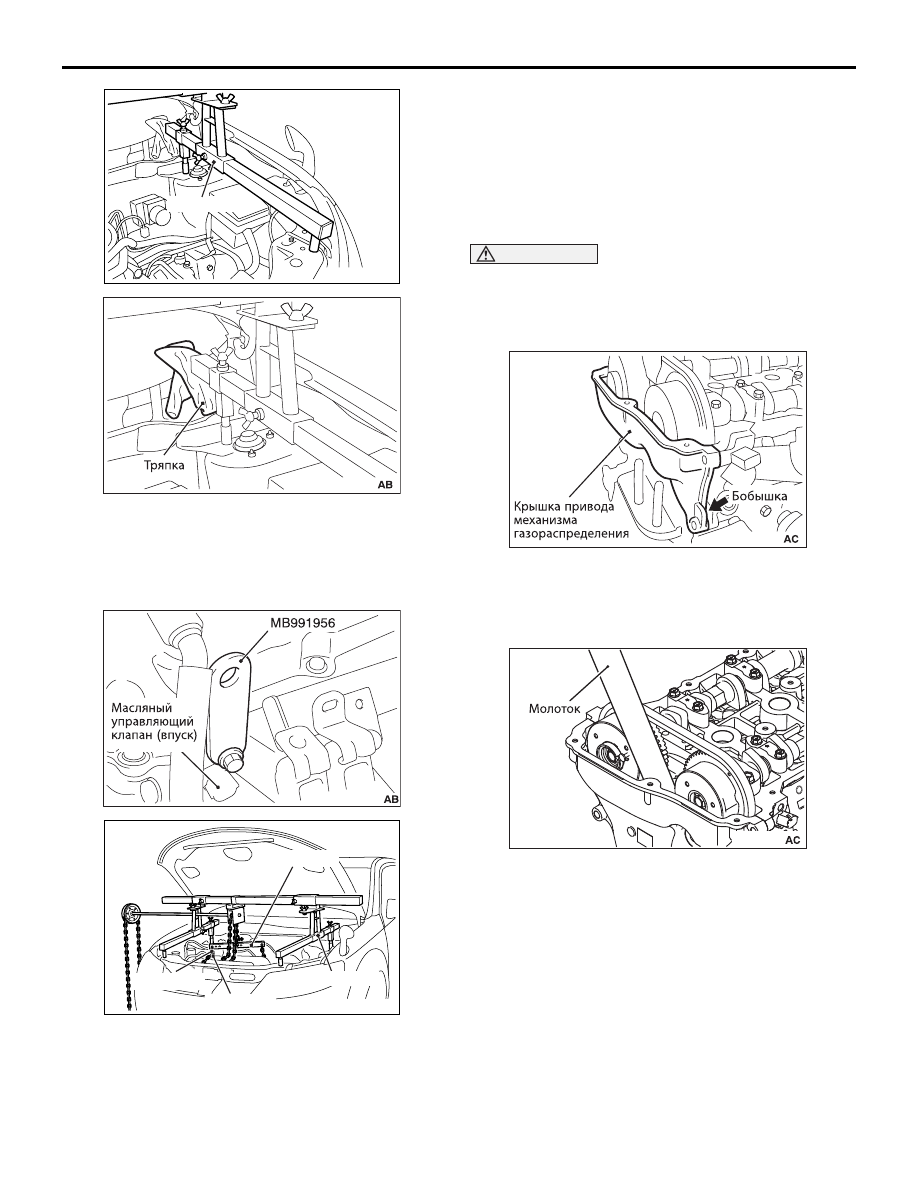

(1) Установите, как это показано на рисунке,

стойку специального приспособления для
вывешивания двигателя (MB991895).

ПРИМЕЧАНИЕ: Установите стойку в
необходимом месте, чтобы обеспечить
подвеску двигателя без перекоса.

(2) Установите на головку цилиндров двигателя

проушину для его подвески (MB991956), после
чего установите штангу (MB991527) с
балансиром MB991454), позволяющие
удерживать двигатель в сборе с коробкой
передач.

<<C>> СНЯТИЕ ЦЕПИ ПРИВОДА
МЕХАНИЗМА ГАЗОРАСПРЕДЕЛЕНИЯ

ВНИМАНИЕ

Так как сила адгезии герметика на крышке
привода механизма газораспределения может
быть достаточно большой, при ее отделении
будьте осторожны и не прилагайте чрезмерных
усилий, чтобы не повредить бобышку.

1. После отворачивания болтов крепления крышки

механизма газораспределения при помощи
плоской отвертки подденьте показанную на
рисунке бобышку, отделив крышку от головки и
блока цилиндров.

2. Если герметик не разрушается, вставьте, как это

показано на рисунке, деревянную ручку молотка в
полость привода механизма газораспределения,
слегка надавите ручкой на крышку и отделите ее
от головки и блока цилиндров.

<<D>> СНЯТИЕ НАТЯЖИТЕЛЯ ЦЕПИ
ПРИВОДА МЕХАНИЗМА
ГАЗОРАСПРЕДЕЛЕНИЯ

1. Временно установите шкив на коленчатый вал.

AC506485

AB

MB991895

AC506486

AC600152

AC506484

MB991527

AD

MB991454

MB991956

MB991895

AC700719

AK901126

МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-53

ЦЕПЬ ПРИВОДА МЕХАНИЗМА ГАЗОРАСПРЕДЕЛЕНИЯ

ВНИМАНИЕ

Вращайте коленчатый вал по часовой стрелке.

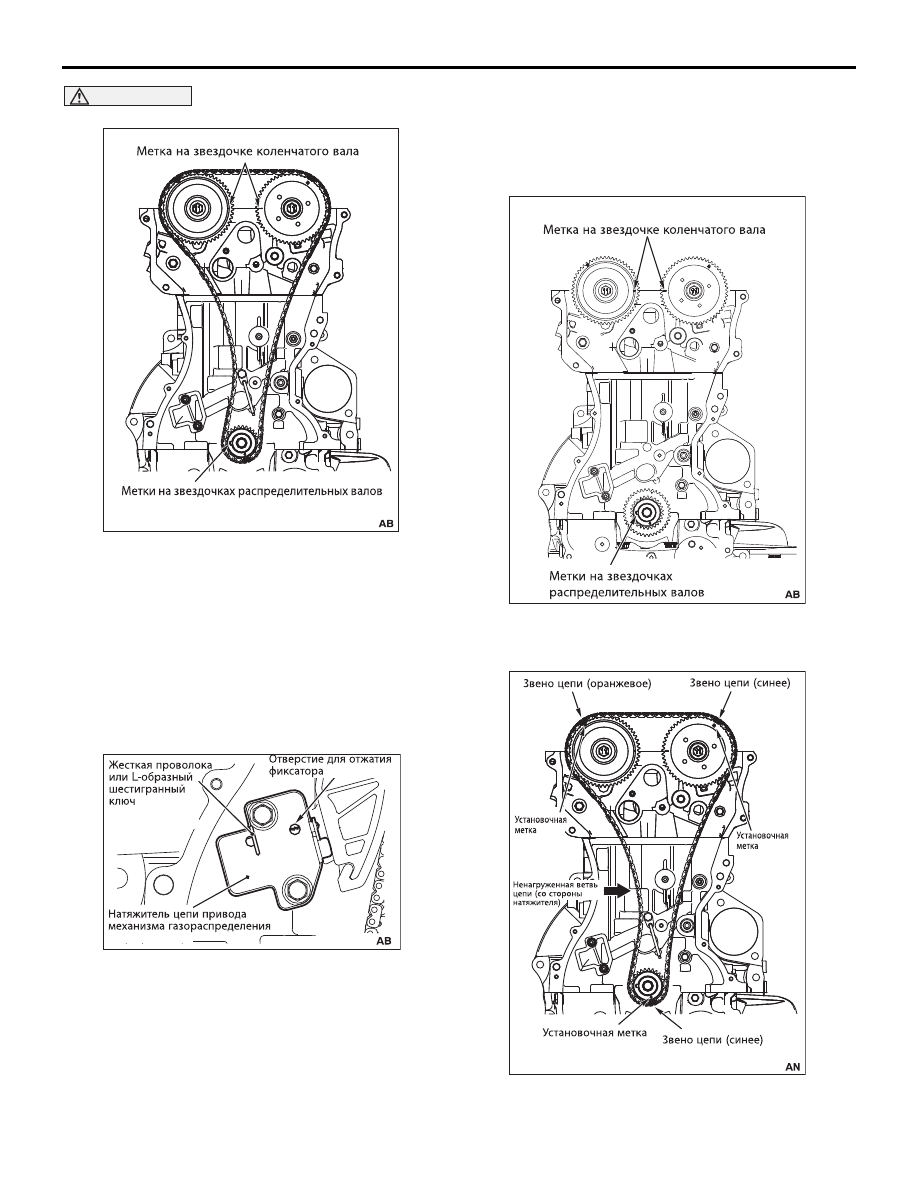

2. Поверните коленчатый вал по часовой стрелке,

чтобы совместить установочные метки на
звездочке привода механизма
газораспределения, как это показано на рисунке,
установив поршень цилиндра №1 в положение
верхней мертвой точки хода сжатия.

ПРИМЕЧАНИЕ: В этом положении звенья цепи
(оранжевое или синее) должны совпасть с
установочными метками на звездочках
распределительных валов.

3. Снимите временно установленный шкив

коленчатого вала.

4. Используя тонкую отвертку с плоским лезвием,

освободите фиксатор натяжителя цепи привода
механизма газораспределения.

5. Утопите плунжер натяжителя цепи привода меха[

низма газораспределения и вставьте в соответс[
твующее отверстие жесткую проволоку (типа
струны от пианино) или L[образный шестигран[
ный ключ (1,5 мм), чтобы зафиксировать указан[
ный плунжер.

6. Снимите натяжитель цепи привода механизма

газораспределения.

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ

>>F<< УСТАНОВКА ЦЕПИ ПРИВОДА
МЕХАНИЗМА ГАЗОРАСПРЕДЕЛЕНИЯ

1. Совместите, как это показано на рисунке,

установочные метки на звездочках привода
распределительных валов и коленчатом валу.

AC506772

AC506773

AC506774

AC506772
