Mitsubishi Outlander 3. Руководство - часть 26

МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-42

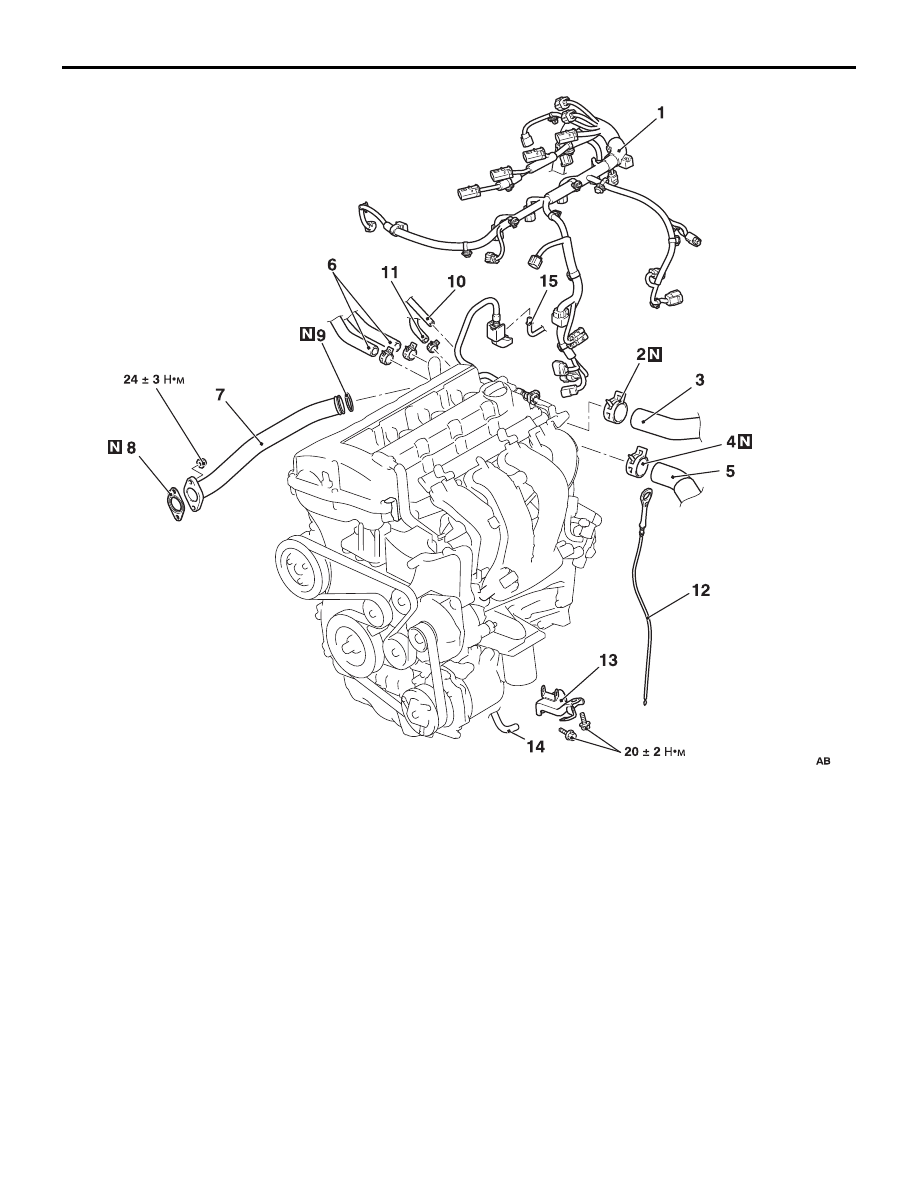

ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

ACC00062

Последовательность операций
по снятию деталей

1.

Разъём жгута проводов системы
управления

<<

A

>> >>

G

<<

2.

Хомут шланга

<<

A

>> >>

G

<<

3.

Узел присоединения верхнего
шланга радиатора

<<

A

>> >>

G

<<

4.

Хомут шланга

<<

A

>> >>

G

<<

5.

Узел присоединения нижнего
шланга радиатора

6.

Узел присоединения шланга
отопителя

7.

Трубка насоса охлаждающей
жидкости

8.

Прокладка трубопровода системы
охлаждения

9.

Уплотнительное кольцо

10.

Узел присоединения вакуумного
шланга адсорбера

11.

Узел присоединения вакуумного
шланга усилителя тормозной
системы

12.

Подключение датчика уровня
моторного масла

13.

Кронштейн впускного коллектора

14.

Узел присоединения шланга
системы вентиляции картера (PCV)

<<

B

>> >>

F

<<

15.

Узел присоединения топливного
шланга высокого давления

Последовательность операций
по снятию деталей

МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-43

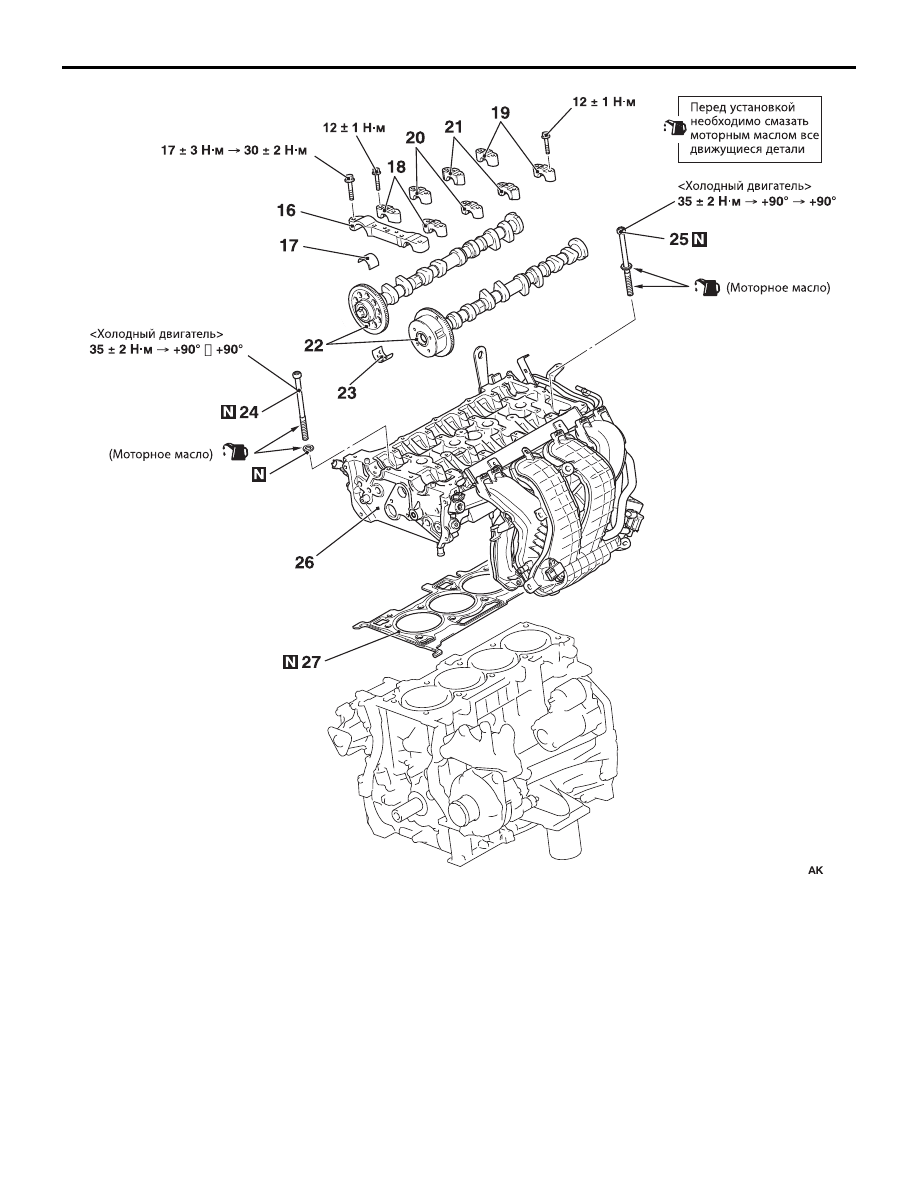

ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

AC704318

Последовательность операций
по снятию деталей

•

Цепь привода механизма
газораспределения



(См.

C.11A50

).

<<

C

>> >>

Е

<<

16.

Крышка передних подшипников
распределительных валов

>>

C

<<

17.

Вкладыши подшипника
распределительного вала

<<

D

>> >>

D

<<

18.

Крышка подшипника
распределительного вала с каналом
подвода масла

<<

D

>> >>

D

<<

19.

Крышка подшипника
распределительного вала

<<

D

>> >>

D

<<

20.

Крышка подшипника
распределительного вала

<<

D

>> >>

D

<<

21.

Крышка упорного подшипника
распределительного вала

>>

C

<<

22.

Распределительный вал в сборе



со звездочкой

>>

C

<<

23.

Вкладыши подшипника
распределительного вала

<<

Е

>> >>

B

<<

24.

Болт крепления головки цилиндров

<<

Е

>> >>

B

<<

25.

Болт крепления головки цилиндров
в сборе

>>

A

<<

26.

Головка цилиндров в сборе

>>

A

<<

27.

Прокладка головки блока
цилиндров

Последовательность операций
по снятию деталей

МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-44

ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

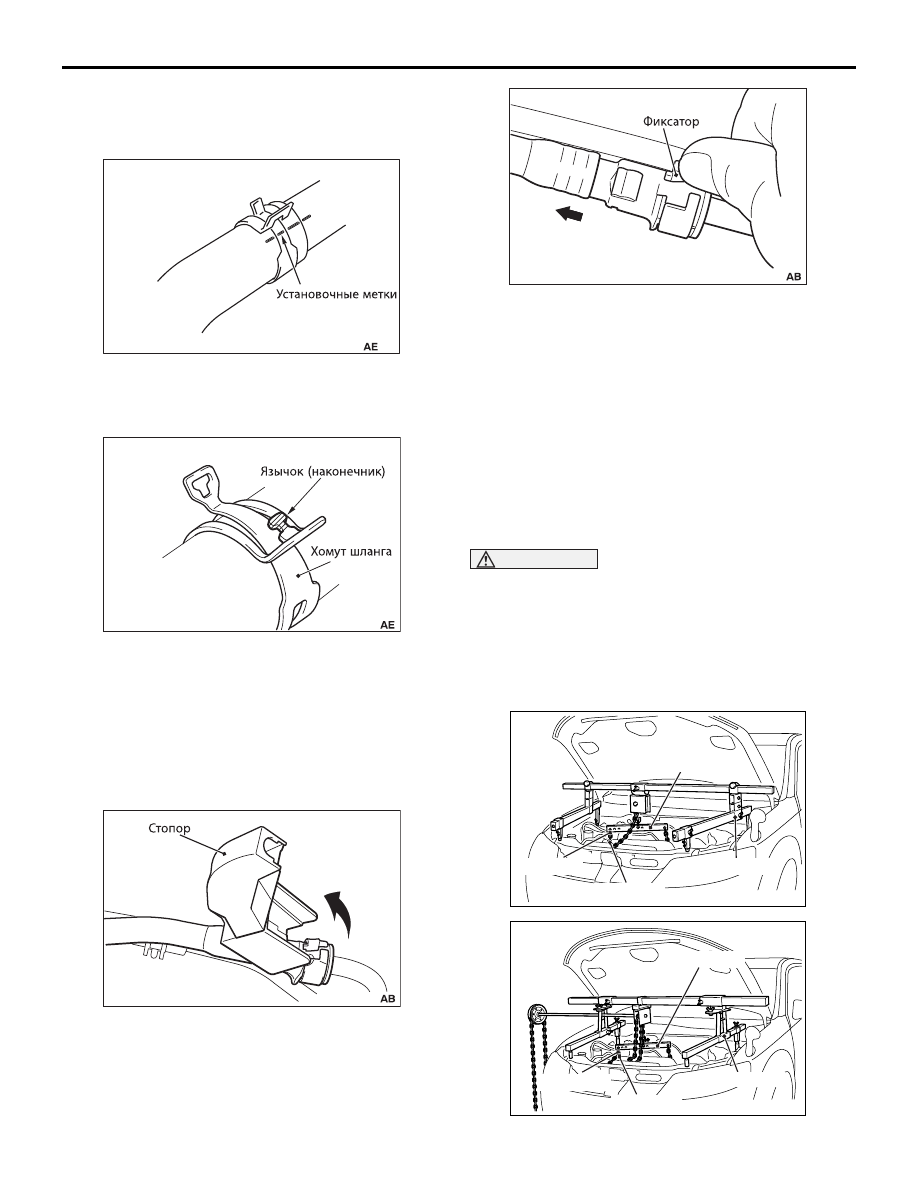

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> СНЯТИЕ ХОМУТА/ШЛАНГА
РАДИАТОРА

1. Нанесите, как это показано на рисунке, метки на

шланг радиатора и хомут, чтобы при последующей
сборке установить их в первоначальное
положение.

2. Обломите головку хомута и освободите хомут на

шланте, после чего снимите нижний шланг
радиатора.

ПРИМЕЧАНИЕ: Если на язычке хомута останется
головка, хомут нельзя будет освободить, т.к.
головка будет зацепляться за хомут.

<<В>> СНЯТИЕ ТОПЛИВНОГО ШЛАНГА
ВЫСОКОГО ДАВЛЕНИЯ

1. Снимите стопор штуцера топливного шланга

высокого давления.

2. Приподнимите фиксатор на штуцере топливного

шланга высокого давления и снимите шланг,
прилагая усилие в показанном на рисунке
направлении.

ПРИМЕЧАНИЕ: Если фиксатор был снят, после
отсоединения топливного шланга высокого
давления установите его на свое место.

<<С>> СНЯТИЕ КРЫШКИ ПЕРЕДНИХ
ПОДШИПНИКОВ РАСПРЕДЕЛИТЕЛЬНЫХ
ВАЛОВ

1. Временно установите масляный поддон, который

был демонтирован при снятии цепи привода
механизма газораспределения (См.

C.11A[36

).

ВНИМАНИЕ

При поддержке силового агрегата автомобиля
при помощи гаражного домкрата будьте осто
рожны, не допускайте деформации масляного
поддона двигателя.
2. Расположите гаражный домкрат под масляным

поддоном двигателя, поместив под него
деревянную подкладку, чтобы опереть на нее
двигатель в сборе с коробкой передач.

AC606081

AC302615

AC301860

AC301861

AC506487

AD

MB991527

MB991454

MB991928

MB991956

AC506484

MB991527

AD

MB991454

MB991956

MB991895

МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-45

ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

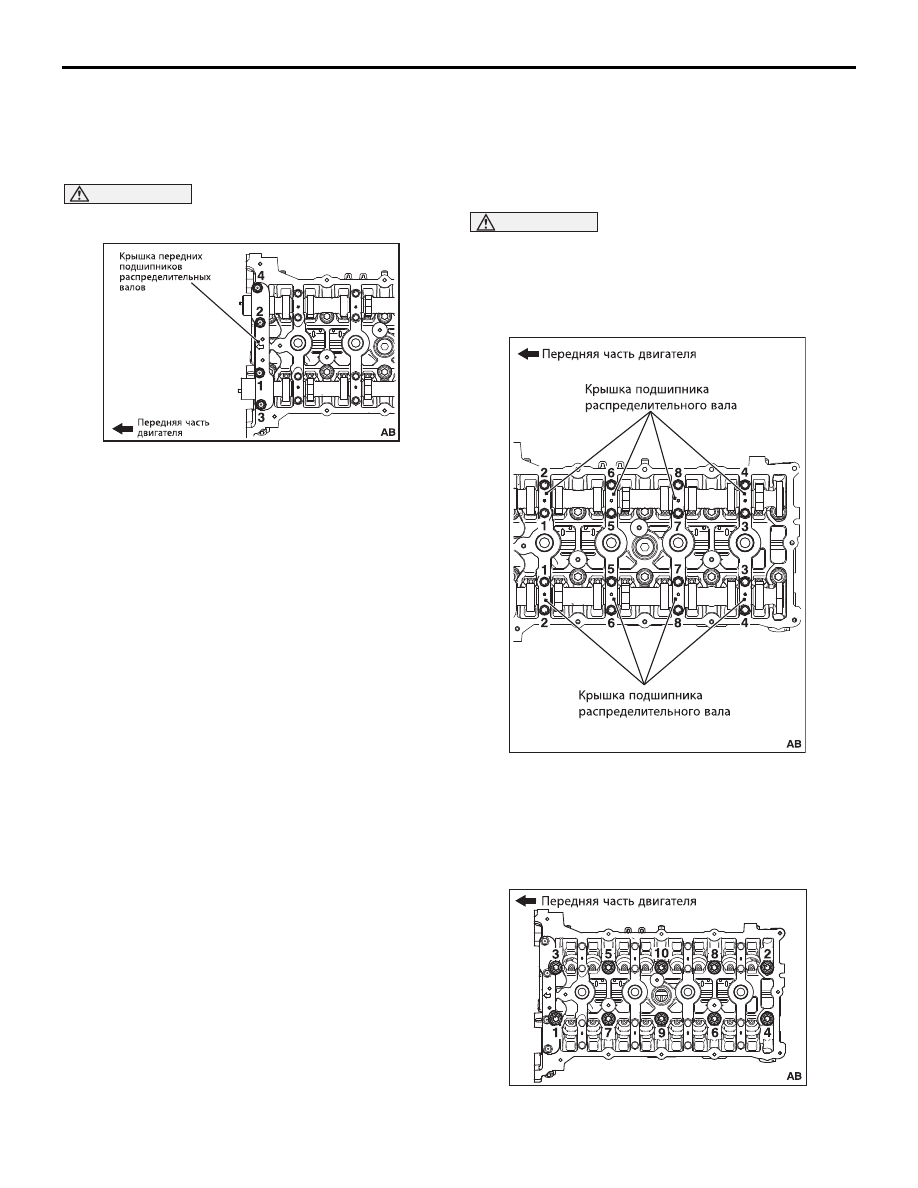

3. Уберите специальное подъемное

приспособление (MB991928 или MB991895),
которое было установлено при демонтаже цепи
привода механизма газораспределения для
поддержки двигателя в сборе с коробкой передач.

ВНИМАНИЕ

Будьте осторожны, не уроните вкладыши
подшипника распределительного вала.

Отверните в указанном на рисунке порядке болты
крепления крышки передних подшипников
распределительных валов и снимите указанную
крышку.

<<D>> СНЯТИЕ КРЫШКИ ПОДШИПНИКА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА



С КАНАЛОМ ПОДАЧИ МАСЛА/КРЫШКИ
ПОДШИПНИКА РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА/КРЫШКИ УПОРНОГО ПОДШИПНИКА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

ВНИМАНИЕ

Если болты крепления крышки подшипника
распределительного вала отворачивать за один
прием, они будут выброшены из отверстий за
счет упругих сил и их резьба будет повреждена.
Отворачивайте указанные болты в четыре или
пять приемов.

Отверните в указанном на рисунке порядке, в 4 или 5
приемов, болты крепления крышек подшипников
распределительного вала и снимите указанные
крышки.

<<E>> СНЯТИЕ БОЛТОВ/БОЛТОВ



В СБОРЕ ГОЛОВКИ ЦИЛИНДРОВ

Ослабьте затяжку болтов в указанном на рисунке
порядке, за 2 или 3 приема, после чего снимите
болты.

AC506745

AC506746

AC506767
