МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-18

ШКИВ КОЛЕНЧАТОГО ВАЛА

• Вилка для фиксации ступиц и фланцев

(MB990767)

• Штифт (MD998719)

6. Затяните центральный болт шкива коленчатого

вала моментом установленной величины.

Момент затяжки: 210 Н•м

7. Полностью ослабьте затяжку центрального болта

шкива коленчатого вала.

8. Повторно затяните центральный болт шкива колен[

чатого вала моментом установленной величины.

Момент затяжки: 210 Н•м

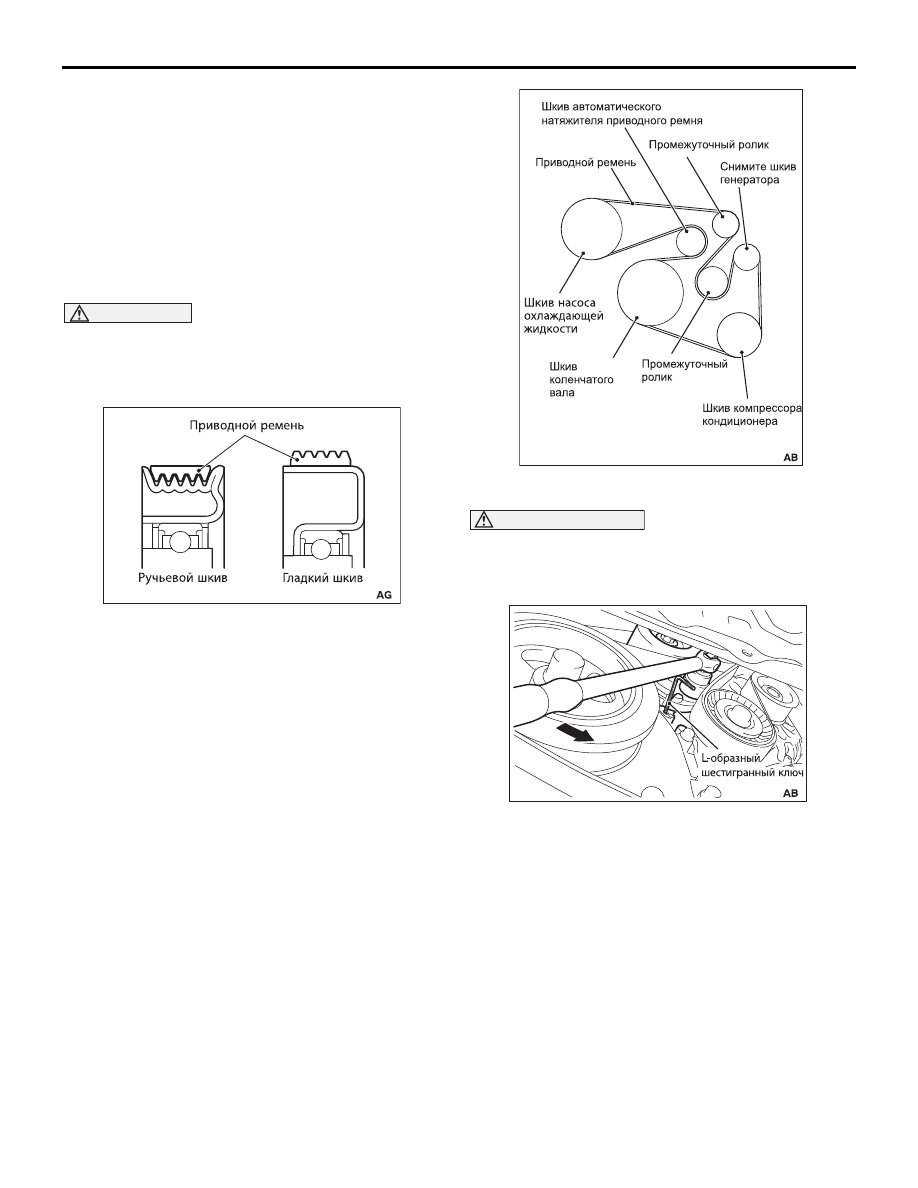

>>B<< УСТАНОВКА ПРИВОДНОГО РЕМНЯ

ВНИМАНИЕ

• В случае повторного использовании привод

ного ремня, установите его таким образом,
чтобы направление, указываемое нанесенной
на его обратной части стрелкой, совпадало с
направлением движения ремня.

″

Убедитесь, что канавки на шкиве и канавки на

приводном ремне совмещены надлежащим
образом.

• Убедитесь, что приводной ремень установлен

на средней части гладкой поверхности ролика.

1. Установите приводной ремень на каждый шкив,

как это показано на рисунке.

ПРЕДУПРЕЖДЕНИЕ

Убедитесь, что инструмент надежно установлен
на шестигранную головку натяжителя, чтобы не
допустить соскакивания инструмента, поскольку
усилие на нем достаточно велико.

2. Надежно устанавливайте инструмент на

шестигранную головку натяжителя.

3. Поверните автоматический натяжитель

приводного ремня против часовой стрелки и
удалите из него L[образный ключ[шестигранник,
тем самым освободив натяжитель.

4. Установите натяжение приводного ремня,

медленно поворачивая автоматический
натяжитель по часовой стрелке.

AC704717

ACB00849

ACC00376

МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-19

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

СНЯТИЕ И УСТАНОВКА

M1112023100866

Дополнительные операции перед снятием

•

Снимите нижнюю защиту моторного отсека A, B, а
также его правую боковую нижнюю защиту



(См. ГЛАВА 51 [ Нижняя защита моторного отсека ).

•

Демонтаж узла воздухоочистителя двигателя (см.
ГЛАВА 15 [ Воздухоочиститель ).

Дополнительные операции после установки

•

Установка узла воздухоочистителя двигателя (см.
ГЛАВА 15 [ Воздухоочиститель ).

•

Установите нижнюю защиту моторного отсека A, B, а
также его правую боковую нижнюю защиту



(См. ГЛАВА 51 [ Нижняя защита моторного отсека ).

ACB01329

МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-20

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

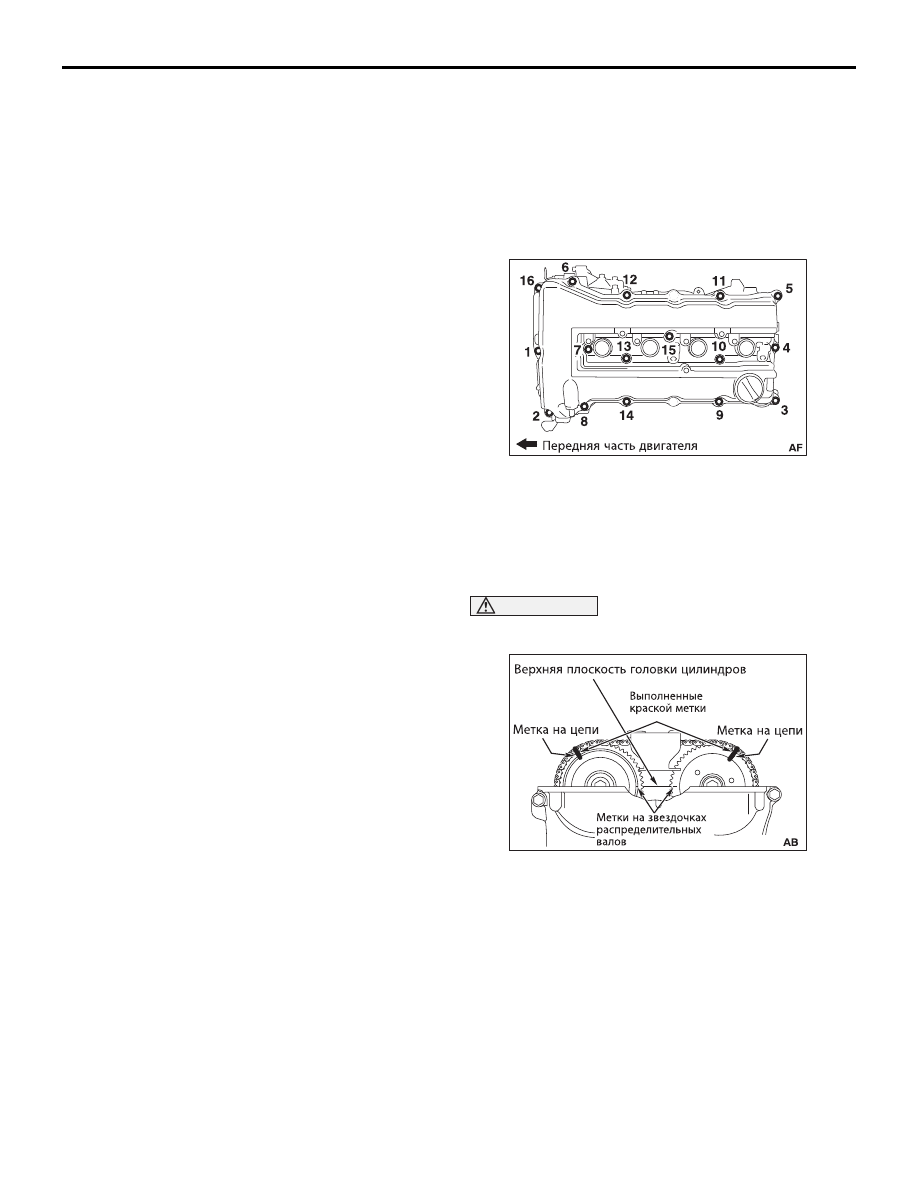

<<A>> СНЯТИЕ КЛАПАННОЙ КРЫШКИ

Отверните болты крепления клапанной крышки в
указанном на рисунке порядке и снимите клапанную
крышку.

<<B>> УСТАНОВКА ПОЛОЖЕНИЯ
ВЕРХНЕЙ МЕРТВОЙ ТОЧКИ ХОДА
СЖАТИЯ 1ГО ЦИЛИНДРА

ВНИМАНИЕ

Запрещается поворачивать коленчатый вал
против часовой стрелки.

1. Вращая коленчатый вал по часовой стрелке,

установите его в такое положение, чтобы метки на
звездочках распределительных валов заняли
горизонтальное положение и совпали с верхней
плоскостью головки цилиндров. При этом
поршень первого цилиндра будет занимать
положение верхней мертвой точки конца хода
сжатия. В этом положении убедитесь, что метка
на шкиве коленчатого вала находится напротив
метки «Т» лимба момента зажигания на крышке
цепи привода механизма газораспределения.

2. Нанесите краской метки на обеих звездочках и

цепи привода механизма газораспределения в
местах, где на звездочках имеются метки в виде
отверстий.

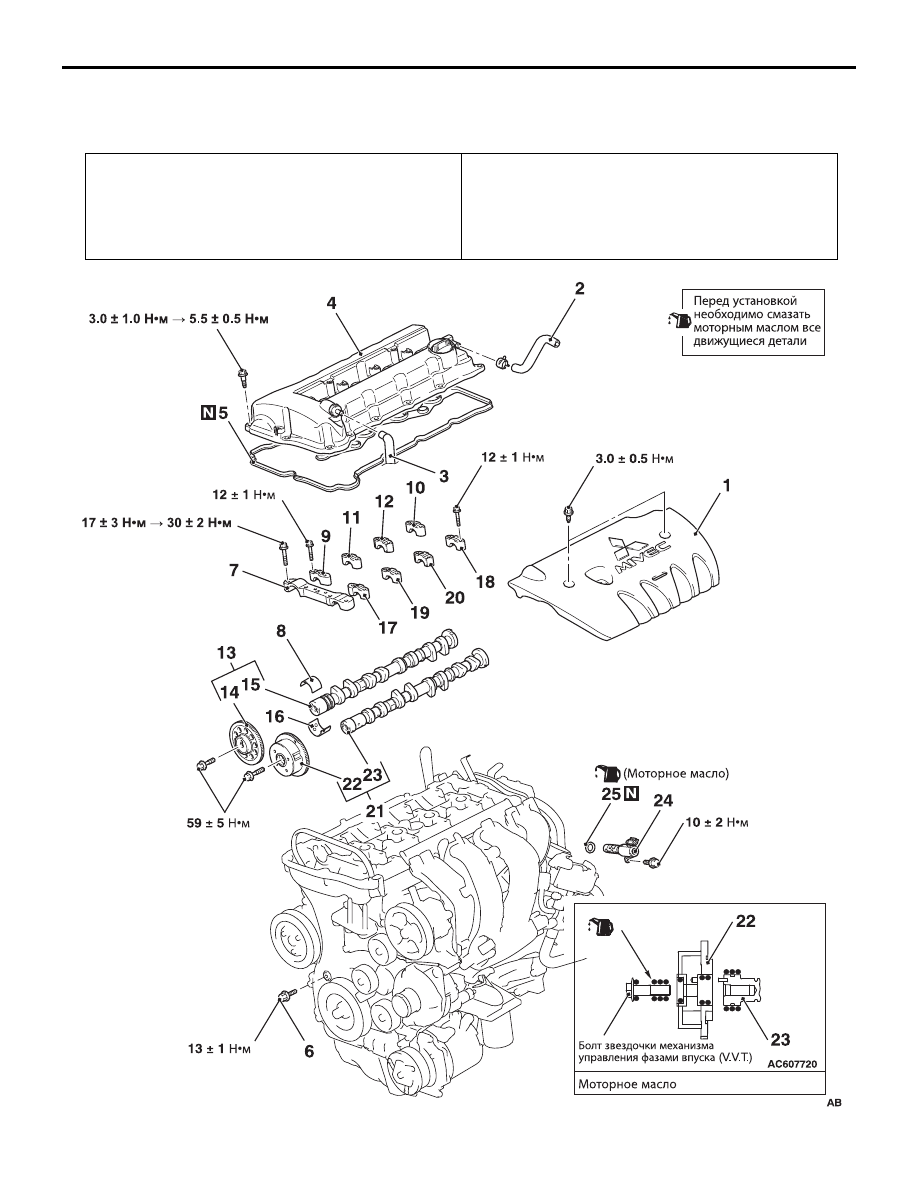

Последовательность снятия рас
пределительного вала

1.

Верхний кожух двигателя

•

Катушки зажигания (См. ГЛАВА 16

−



Система зажигания, Катушки зажига[
ния )

2.

Шланг сапуна

3.

Соединение шланга системы прину[
дительной вентиляции картера

•

Разъём жгута проводов системы уп[
равления

<<

A

>> >>

G

<<

4.

Клапанная крышка

5.

Прокладка клапанной крышки

<<

B

>>

•

Установка верхней мертвой точки хо[
да сжатия 1[го цилиндра <только в хо[
де операций по разборке>.

•

Регулировка теплового зазора в при[
воде клапанов (См.

C.11A12

)

<только в ходе операций по сборке>.

6.

Болт специального установочного от[
верстия

<<

C

>>

•

Подготовительные операции по сня[
тию распределительного вала выпус[
кных клапанов и звездочки его
привода <только в ходе операций по
разборке>.

<<

D

>> >>

F

<<

7.

Крышка передних подшипников рас[
пределительных валов

>>

Е

<<

8.

Вкладыши подшипника распредели[
тельного вала

<<

Е

>> >>

D

<<

9.

Крышка подшипника распредели[
тельного вала выпускных клапанов с
каналом подачи масла

<<

Е

>> >>

D

<<

10. Крышка подшипника распредели[

тельного вала выпускных клапанов

<<

Е

>> >>

D

<<

11. Крышка подшипника распредели[

тельного вала выпускных клапанов

<<

Е

>> >>

D

<<

12. Крышка упорного подшипника рас[

пределительного вала выпускных кла[
панов

<<

F

>> >>

E

<<

13. Распределительный вал выпускных

клапанов с приводной звездочкой

<<

G

>> >>

B

<<

14. Звездочка привода распределитель[

ного вала выпускных клапанов

<<

G

>> >>

B

<<

15. Распределительный вал выпускных

клапанов

>>

Е

<<

16. Вкладыши подшипника распредели[

тельного вала

<<

Е

>> >>

D

<<

17. Крышка подшипника распредели[

тельного вала впускных клапанов с ка[
налом подачи масла

<<

Е

>> >>

D

<<

18. Крышка подшипника распредели[

тельного вала впускных клапанов

<<

Е

>> >>

D

<<

19. Крышка подшипника распредели[

тельного вала впускных клапанов

<<

Е

>> >>

D

<<

20. Крышка упорного подшипника рас[

пределительного вала впускных кла[
панов

>>

C

<<

21. Распределительный вал впускных

клапанов с приводной звездочкой

<<

G

>> >>

B

<<

22. Звездочка привода распределитель[

ного вала впускных клапанов с муфтой
регулирования фаз газораспределе[
ния

<<

G

>> >>

B

<<

23. Распределительный вал впускных

клапанов

Последовательность операций по
снятию масляного управляющего
клапана

1.

Верхний кожух двигателя

<<

H

>> >>

A

<<

24.

Масляный управляющий клапан (ОCV)
устройства изменения фаз впуска

>>

A

<<

25.

Уплотнительное кольцо

AC506743

AC506744

МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-21

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

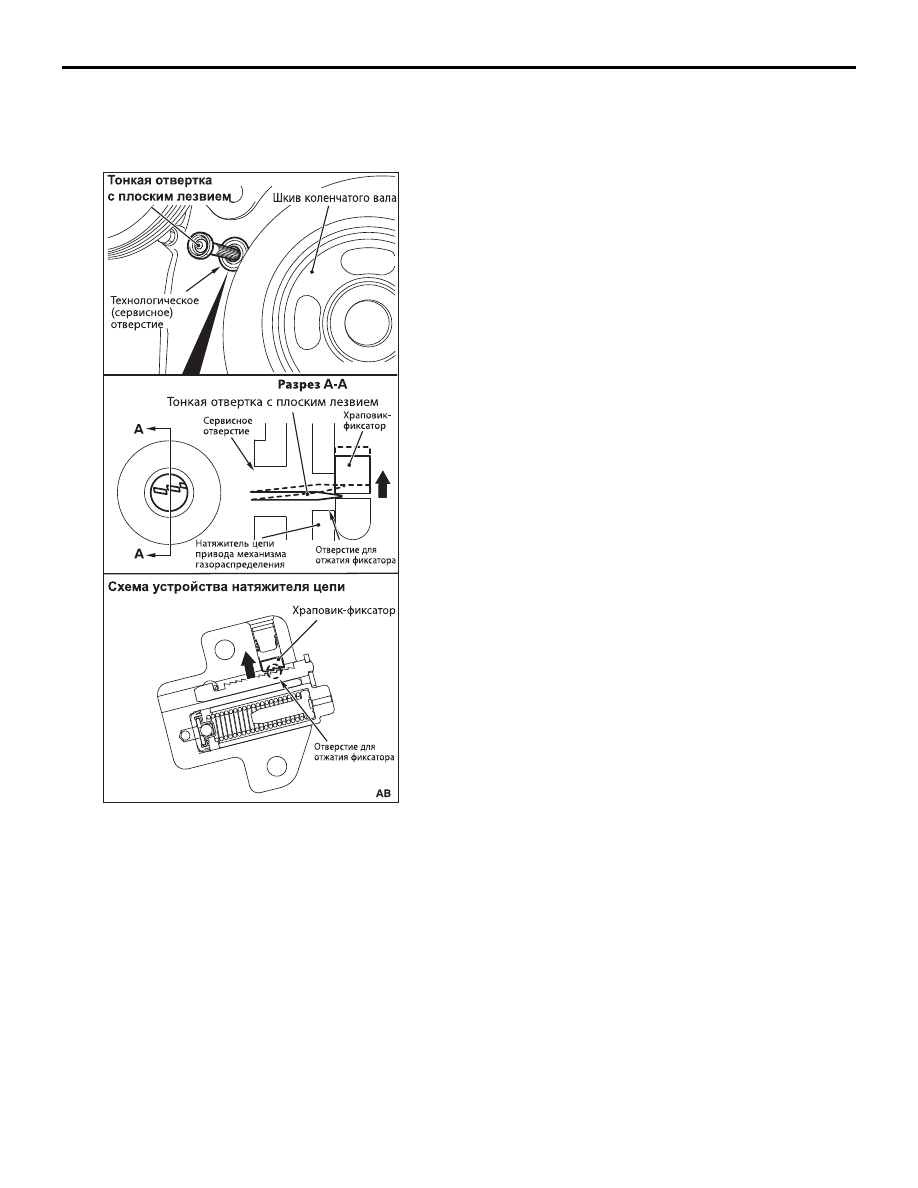

<<C>> ПОДГОТОВИТЕЛЬНЫЕ ОПЕРАЦИИ
ПРИ СНЯТИИ РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА ВЫПУСКНЫХ КЛАПАНОВ И
ЗВЕЗДОЧКИ ЕГО ПРИВОДА

1. Вставьте тонкую плоскую отвертку в сервисное

отверстие крышки цепного привода механизма
газораспределения, отведите вверх защелку,
освободив ее и оставив натяжитель в таком
состоянии.

ПРИМЕЧАНИЕ: Слегка надавите вниз на заднюю
часть указанной отвертки, чтобы ее конец,
вставленный в натяжитель, освободил его.

AC509155
