МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-22

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

ВНИМАНИЕ

• При установке внутрь механизма специаль

ного инструмента (MB992103) для освобож
дения натяжителя цепи обратите внимание
на положение цепи, чтобы не повредить ее
или не повредить башмак натяжителя цепи.
Не устанавливайте специальный инструмент
MB992103 другим, нежели это предусмотре
но, образом.

• Если натяжитель цепи освобожден недоста

точно, специальный инструмент MB992103
не может быть правильно установлен.



Не устанавливайте специальный инструмент
MB992103 с применением чрезмерного уси
лия. Повторите операции, предусмотренный
этапом 1, освободите натяжитель цепи, пос
ле чего установите специальный инструмент
MB992103.

2. При освобожденном натяжителе цепи, вставьте

специальный инструмент (MB992103) внутрь
цепного привода механизма газораспределения
таким образом, чтобы нанесенная на инструменте
контрольная линия (линия А на рисунке) была на
одном уровне с верхней плоскостью головки
цилиндров.

AC507118

AC508123

AC509159

МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-23

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

ПРИМЕЧАНИЕ:
При освобожденном натяжителе цепи, вставьте
специальный инструмент MB992103 вдоль
башмака натяжителя цепи привода механизма
газораспределения, учитывая особенности его
формы. Специальный инструмент MB992103
может быть свободно установлен в цепной
механизм до глубины, контролируемой при
помощи метки на стержне инструмента, которая
должна находится на одном уровне с верхней
плоскостью головки цилиндров (в зоне стрелки,
обозначенной на рисунке буквой В), при этом
головка инструмента MB992103 должна доходить
до места расположения натяжителя цепи (в зоне
стрелки, обозначенной на рисунке буквой С).

3. При установленном в цепной механизм

специальном инструменте MB992103, надавите
на хвостовик инструмента MB992103 в
направлении звездочки привода
распределительного вала впускных клапанов,
утопив башмак натяжителя цепи и удерживая его
в этом положении.

4. Удалите тонкую плоскую отвертку, установленную

ранее для освобождения натяжителя цепи
привода механизма газораспределения.

ВНИМАНИЕ

Цепь привода механизма газораспределения
может быть защемлена другими деталями.
После ослабления натяжения цепи запрещается
поворачивать коленчатый вал.

5. При утопленном башмаке натяжителя цепи,

захватите специальным инструментом MB992103
шестигранник на распределительном валу
выпускных клапанов и слегка поверните его по
часовой стрелке, чтобы ослабить натяжение цепи
между звездочками на распределительных валах.

<<D>> СНЯТИЕ КРЫШКИ ПЕРЕДНИХ
ПОДШИПНИКОВ РАСПРЕДЕЛИТЕЛЬНЫХ
ВАЛОВ

ВНИМАНИЕ

Будьте осторожны, не уроните вкладыши
подшипника распределительного вала.

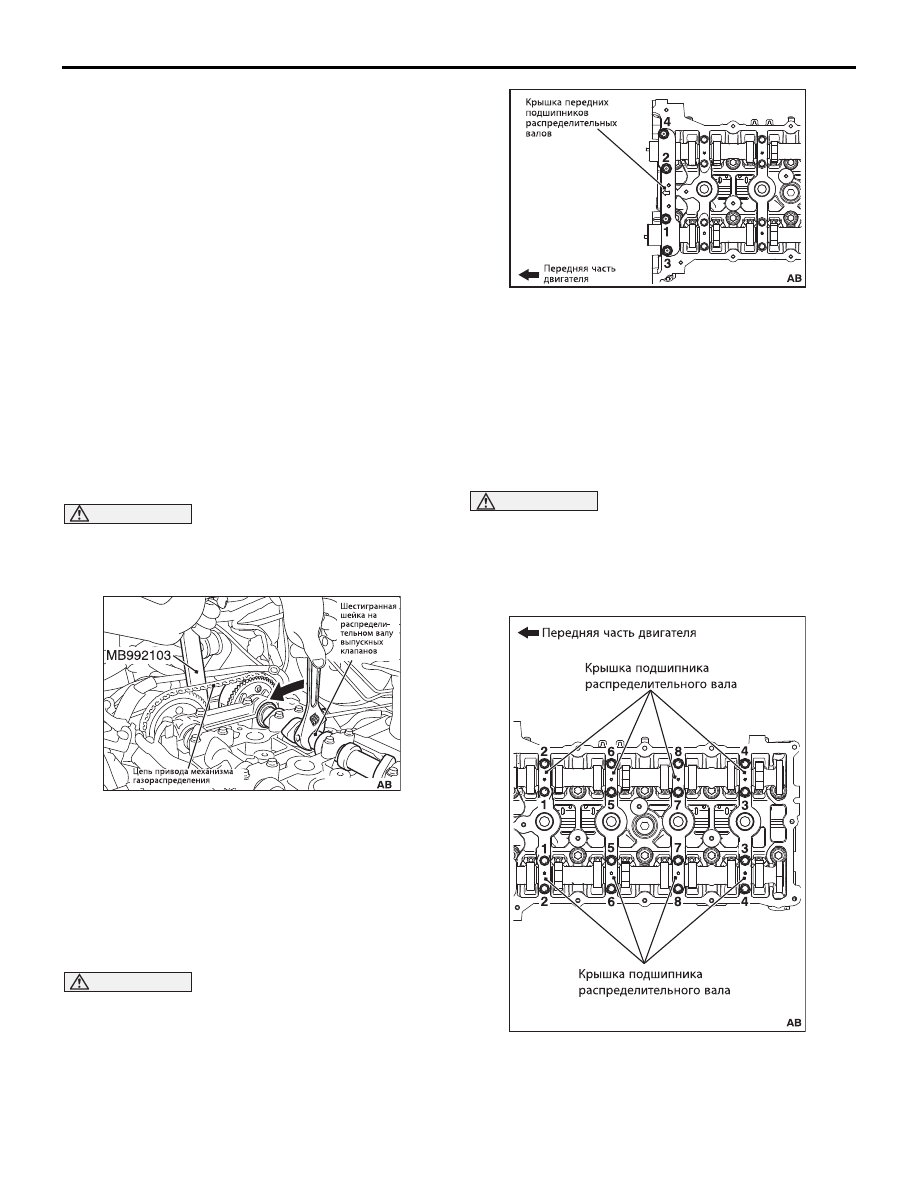

Отверните в указанном на рисунке порядке болты
крепления крышки передних подшипников распре[
делительных валов и снимите указанную крышку.

<<E>> СНЯТИЕ КРЫШКИ ПОДШИПНИКА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА С
КАНАЛОМ ПОДАЧИ МАСЛА/КРЫШКИ
ПОДШИПНИКА РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА/КРЫШКИ УПОРНОГО ПОДШИПНИКА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

ВНИМАНИЕ

Если болты крепления крышки подшипника
распределительного вала отворачивать за один
прием, они будут выброшены из отверстий за
счет упругих сил и их резьба будет повреждена.
Отворачивайте указанные болты в четыре или
пять приемов.

Отверните в указанном на рисунке порядке, за 4 или
5 приемов, болты крепления крышек подшипников
распределительного вала и снимите указанные
крышки.

AC506748

AC506745

AC506746

МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-24

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

<<F>> СНЯТИЕ РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА ВЫПУСКНЫХ КЛАПАНОВ И
ЗВЕЗДОЧКИ ЕГО ПРИВОДА

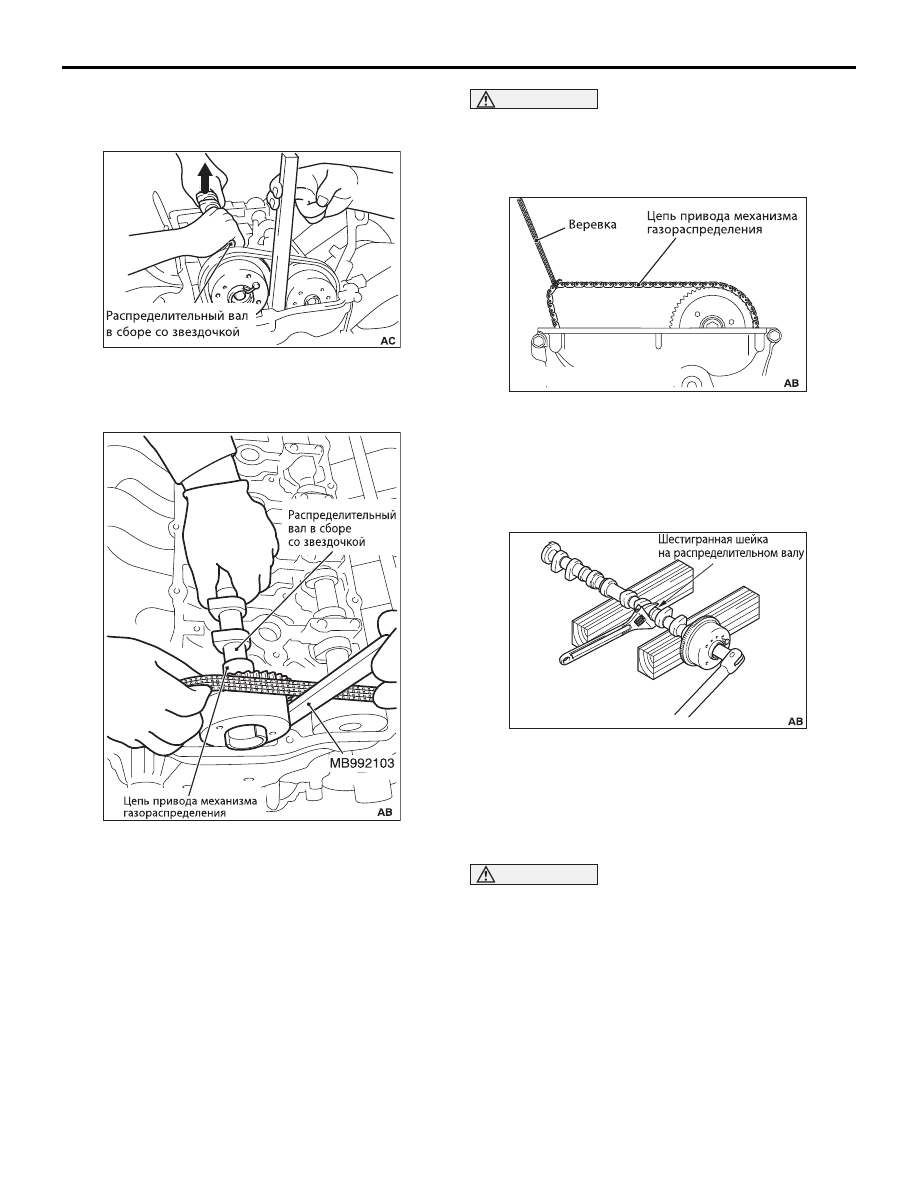

1. Ослабив натяжение цепи, слегка приподнимите

обращенную к трансмиссии часть выпускного
распределительного вала со звездочкой и
снимите его с подшипников.

2. Снимите цепь с установленной на выпускном

распределительном валу звездочки в
направлении крышки привода механизма
газораспределения, после чего выньте выпускной
распределительный вал вместе со звездочкой в
сторону трансмиссии.

3. Выньте специальный инструмент (MB992103),

ранее установленный в картер привода
механизма газораспределения с целью
ослабления натяжения цепи.

ВНИМАНИЕ

Цепь привода механизма газораспределения
может быть защемлена другими деталями.
После снятия распределительного вала вместе
со звездочкой его привода запрещается
поворачивать коленчатый вал.

4. После снятия распределительного вала

выпускных клапанов вместе со звездочкой
подвесьте цепь на шпагате, чтобы не допустить ее
падения в картер.

<<G>> СНЯТИЕ ЗВЕЗДОЧКИ ПРИВОДА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

Удерживайте разводным рожковым ключом
шестигранную шейку распределительного вала.
Отверните болт крепления звездочки и снимите ее с
распределительного вала.

<<H>> СНЯТИЕ МАСЛЯНОГО
УПРАВЛЯЮЩЕГО КЛАПАНА

ВНИМАНИЕ

После снятия масляного управляющего клапана
будьте аккуратны, не допускайте попадания
пыли в масляный канал головки цилиндров.

AC508124

AC506749

AC509403

AC700424

МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-25

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ
>>A<< УСТАНОВКА УПЛОТНИТЕЛЬНОГО
КОЛЬЦА/МАСЛЯНОГО УПРАВЛЯЮЩЕГО
КЛАПАНА

ВНИМАНИЕ

При установке масляного управляющего клапана
будьте осторожны, не повредите уплотнительное
кольцо.
Нанесите на уплотнительное кольцо масляного
управляющего клапана моторное масло и установите
клапан в головку цилиндров.

>>B<< УСТАНОВКА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА/



ЗВЕЗДОЧКИ

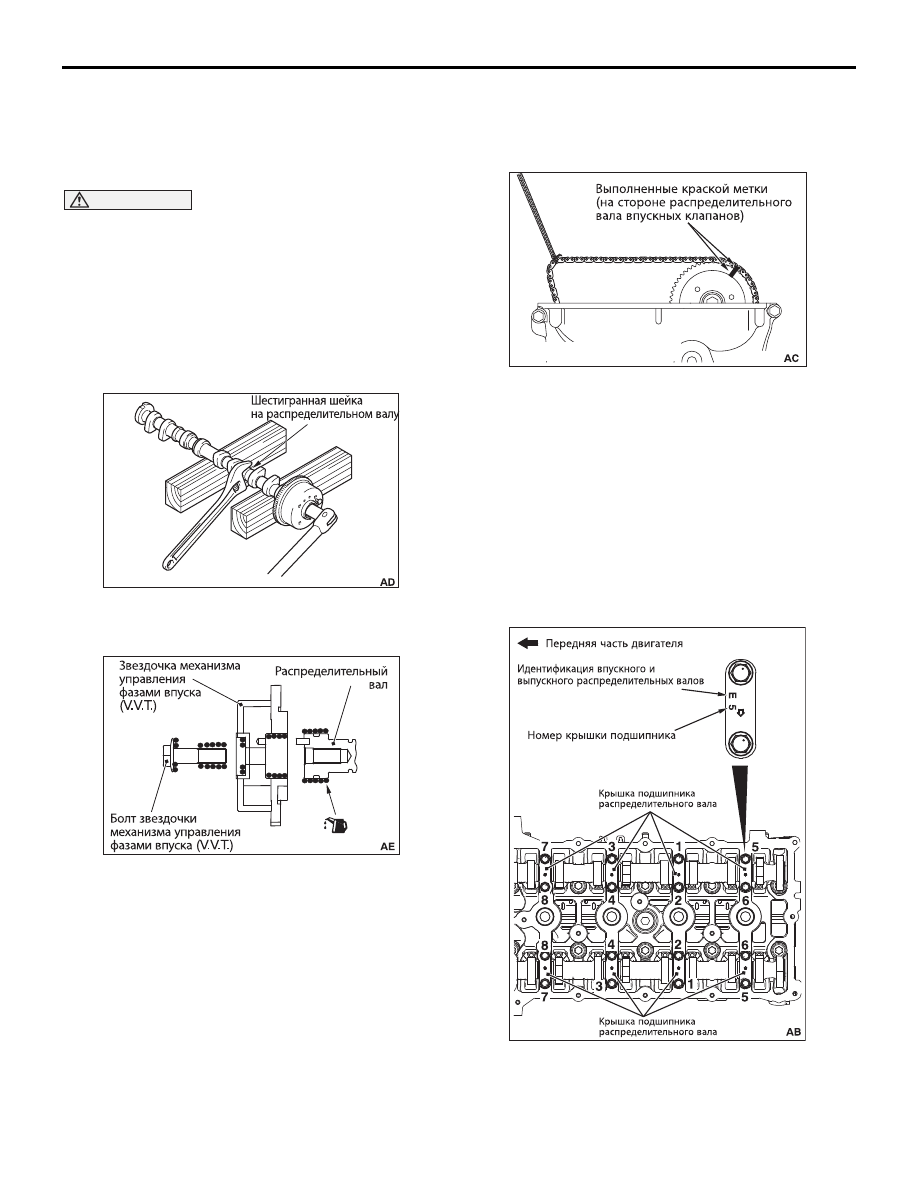

1. Удерживайте разводным рожковым ключом

шестигранную шейку распределительного вала,
как это производилось при отворачивании болта.

2. Нанесите небольшое, однако достаточное

количество моторного масла на показанные на
рисунке поверхности распределительного вала и
звездочки устройства регулирования фаз впуска
(V.V.T.).

3. Установите звездочку на распределительный вал.
4. Нанесите небольшое, однако достаточное

количество моторного масла на болт звездочки
устройства регулирования фаз впуска (V.V.T.)

5. Затяните болт звездочки установленным

моментом.

Момент затяжки: 59

± 5 Нм

>>С<< УСТАНОВКА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
ВПУСКНЫХ КЛАПАНОВ И ЗВЕЗДОЧКИ
ЕГО ПРИВОДА

1. Совместив выполненные краской при снятии

звездочки распределительного вала впускных
клапанов метки на цепи и звездочке, установите
цепь на звездочку.

2. Установите распределительный вал впускных

клапанов со звездочкой на головку цилиндров.

>>D<< УСТАНОВКА КРЫШКИ УПОРНОГО
ПОДШИПНИКА РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА/КРЫШКИ ПОДШИПНИКА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА/КРЫШКИ
ПОДШИПНИКА РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА С КАНАЛОМ ПОДАЧИ МАСЛА

1. Установите крышки подшипников

распределительного вала на головку цилиндров.

AC611532

AC607720

AC509403

AC506778
