МЕХАНИЧЕСКАЯ КПП

 -

Общая информация / Смазка / Специальные приспособления

22-2

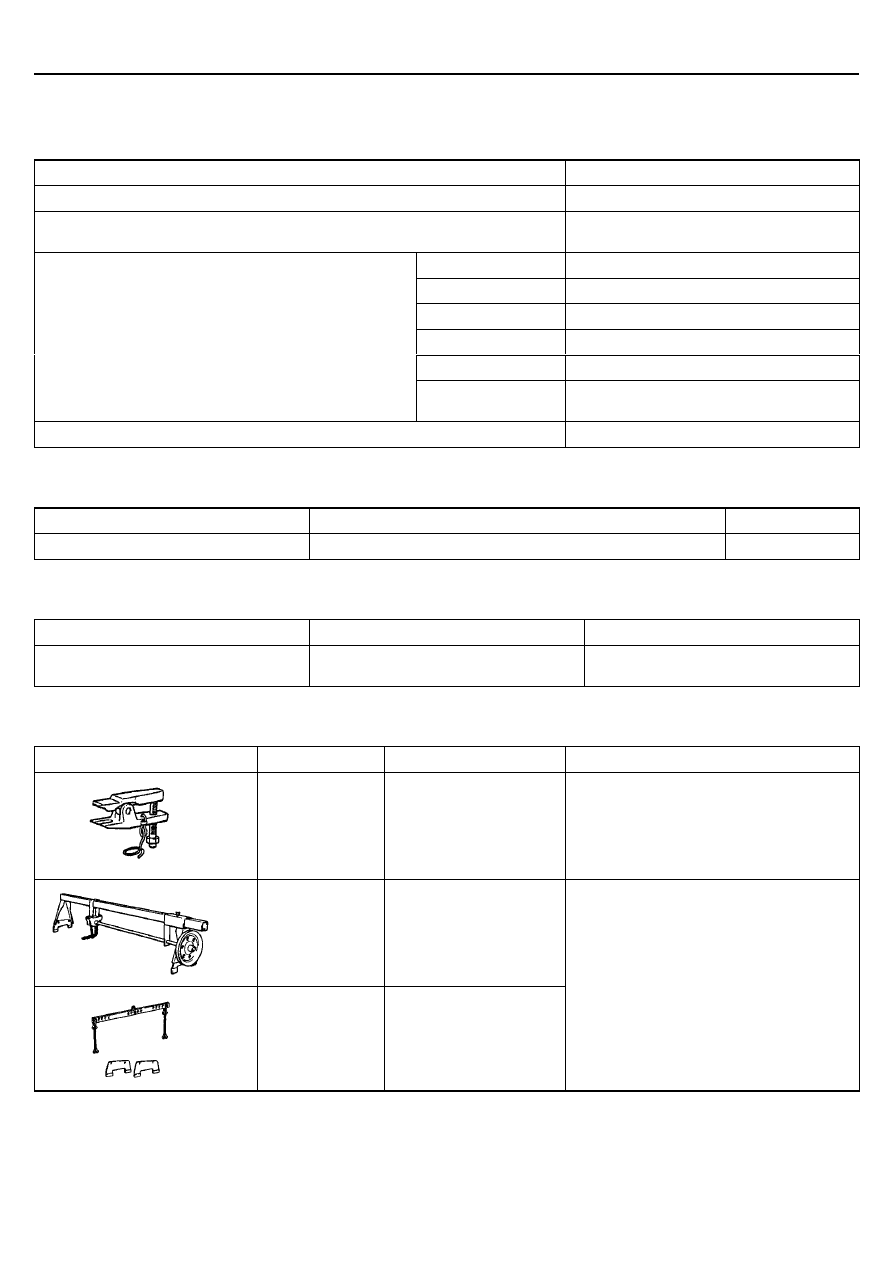

ОБЩАЯ ИНФОРМАЦИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

Параметры

Спецификация

Модель КПП

F5MV1

Тип

Механическая, 5-ступенчатая, с приводом
на передние колеса

1-я передача

3,385

2-я передача

1,905

3-я передача

1,194

4-я передача

0,868

5-я передача

0,652

Передаточное отношение

Передача заднего
хода

3,298

Передаточное отношение главной передачи

3,773

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Наименование

Рекомендуемый смазочный материал

Объем, л

Трансмиссионное масло

Масло Volvo 97308

2,1

ГЕРМЕТИК

Место применения

Рекомендуемый герметик

Примечание

Разрезной штифт ведущего вала

MITSUBISHI GENUINE PART
MD970389 или аналог

Semi-drying sealant (превращающийся в
"резину" герметик)

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Название

Применение

МВ990635 или

МВ991113

Съемник наконечника
боковой (рулевой) тяги

Отсоединение (пальца шарового шарнира)
наконечника боковой (рулевой) тяги и
(пальца шарового шарнира) нижнего
рычага от поворотного кулака

Основное
сервисное
оборудование

MZ203827

Подъемник двигателя

МВ991453

Траверса для
снятия/установки
двигателя

Поддержка двигателя (в сборе) при снятии
и установке коробки передач

МЕХАНИЧЕСКАЯ КПП

 - Технические операции на автомобиле

22-3

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

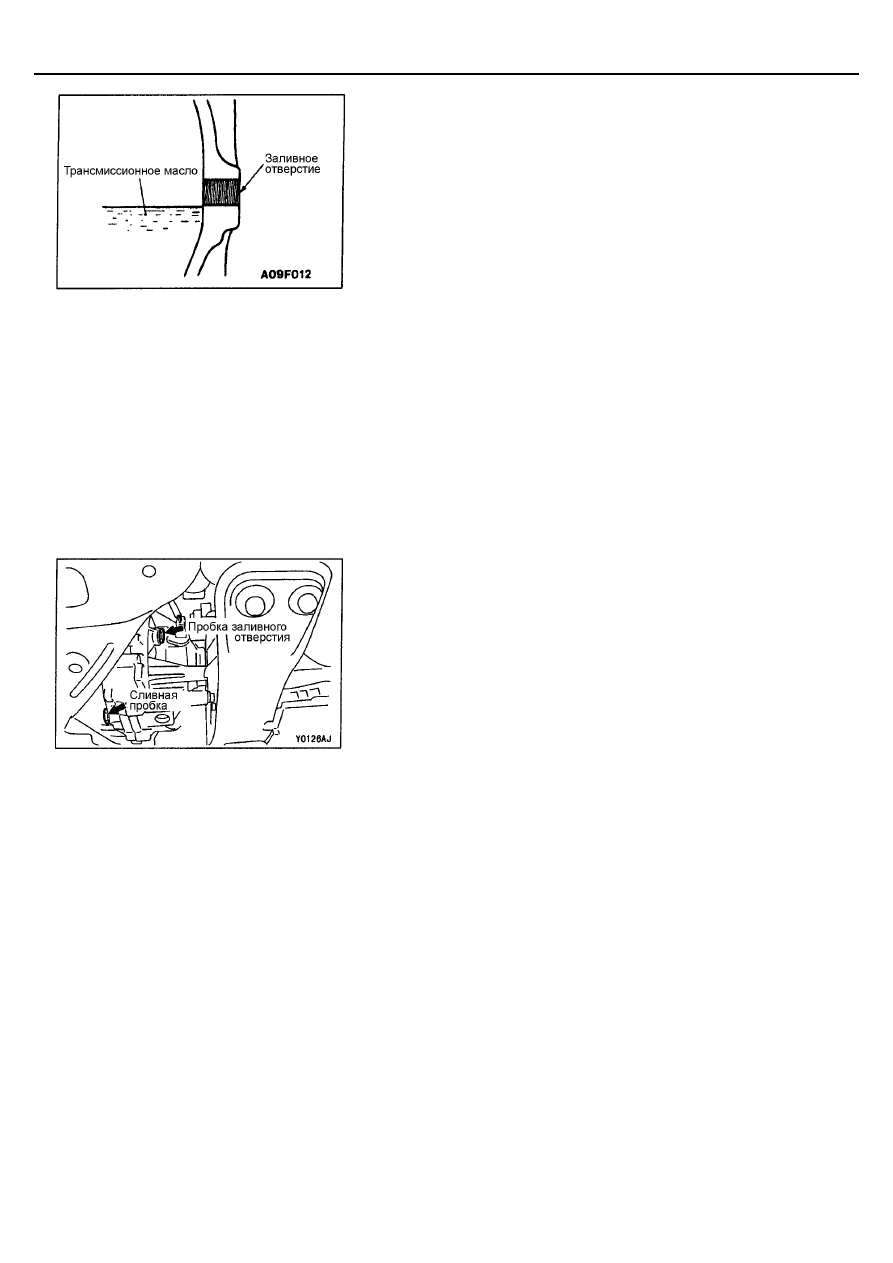

ПРОВЕРКА УРОВНЯ МАСЛА

Проверьте внешний вид коробки передач на отсутствие следов утечки
масла, проверьте уровень масла в коробке, отвернув заливную пробку.
Если масло загрязнено, замените его.
1.

Уровень масла должен находиться на уровне нижнего края заливного
отверстия.

2.

Проверьте, чтобы масло не было заметно грязным и обладало
соответствующей вязкостью.

3.

Заверните заливную пробку указанным моментом затяжки.
Момент затяжки: 35 Нм

ЗАМЕНА МАСЛА

1.

Отверните сливную пробку коробки передач.

2.

Слейте масло.

3.

Заверните сливную пробку указанным моментом затяжки.
Момент затяжки: 35 Нм

4.

Отверните заливную пробку и залейте новое масло так, чтобы его
уровень находился на уровне нижнего края заливного отверстия.
Рекомендуемое трансмиссионное масло: масло Volvo 97308

Объем: 2,1 л

5.

Заверните заливную пробку указанным моментом затяжки.
Момент затяжки: 35 Нм

МЕХАНИЧЕСКАЯ КПП

 - Механизм переключения передач

22-4

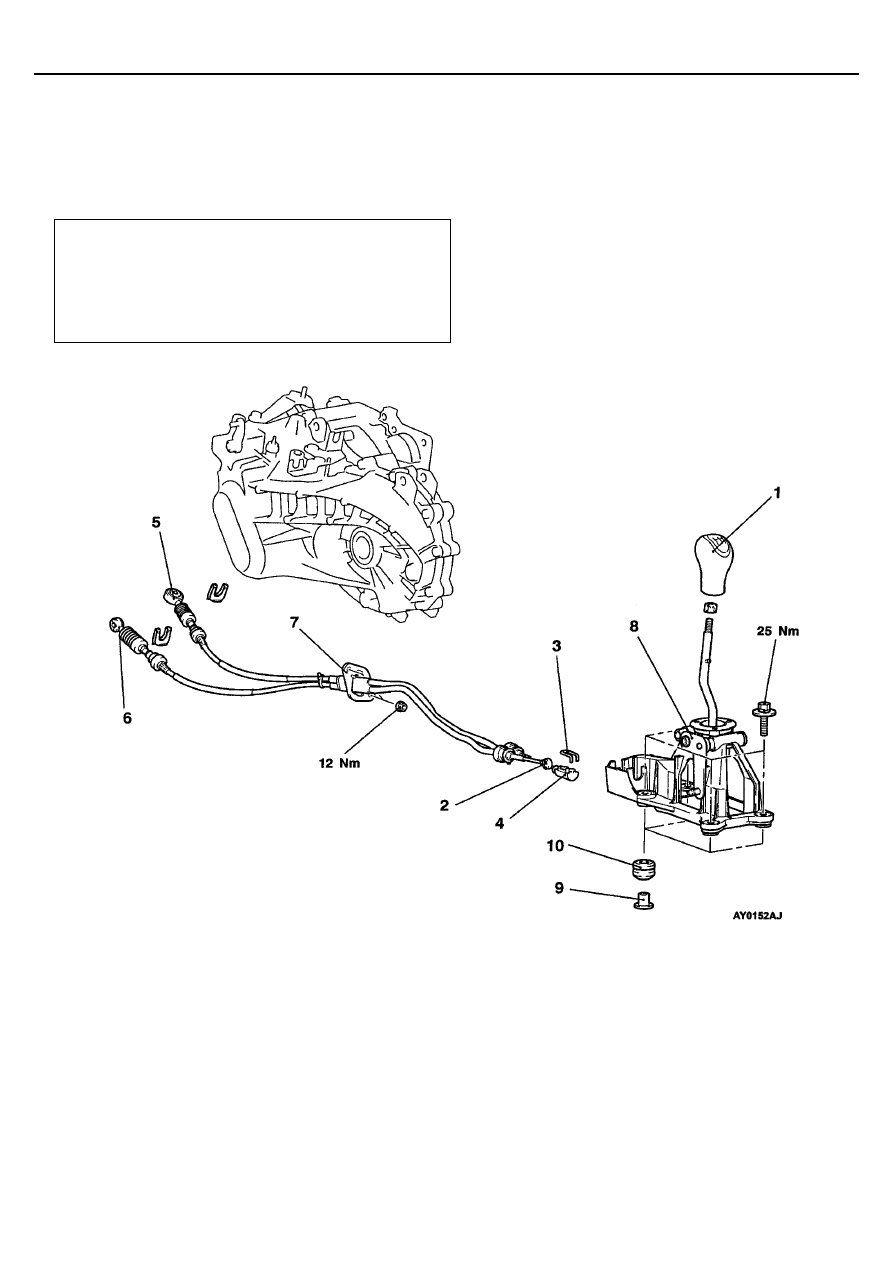

МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

СНЯТИЕ И УСТАНОВКА

Внимание: Дополнительная система пассивной безопасности SRS
При снятии и установки тросов и тяг механизма переключения передач будьте осторожны, чтобы не задеть или не
ударить электронный блок управления SRS.

Предварительные и заключительные операции
•  Снятие и установка воздушного фильтра в сборе

•  Снятие и установка вещевого ящика напольной

консоли (см. ГЛАВУ 52A)

•  Снятие и установка нижнего кронштейна опоры КПП

(см. ГЛАВУ 32)

Последовательность снятия троса
переключения передач и троса
механизма выбора передач
2. Соединение троса механизма выбора

передач (со стороны салона автомобиля)

3. Фиксатор
4. Соединение троса переключения

передач
(со стороны салона автомобиля)

5. Соединение троса механизма выбора

передач (со стороны КПП)

6. Соединение троса переключения

передач (со стороны КПП)

7. Трос переключения передач и трос

механизма выбора передач в сборе

Последовательность снятия рычага
переключения передач
1. Ручка рычага переключения передач
2. Соединение троса механизма выбора

передач (со стороны салона автомобиля)

3. Фиксатор
4. Соединение троса переключения передач

(со стороны салона автомобиля)

8. Рычаг переключения передач в сборе
9. Дистанционная втулка
10. Втулка

МЕХАНИЧЕСКАЯ КПП

 - Механизм переключения передач

22-5

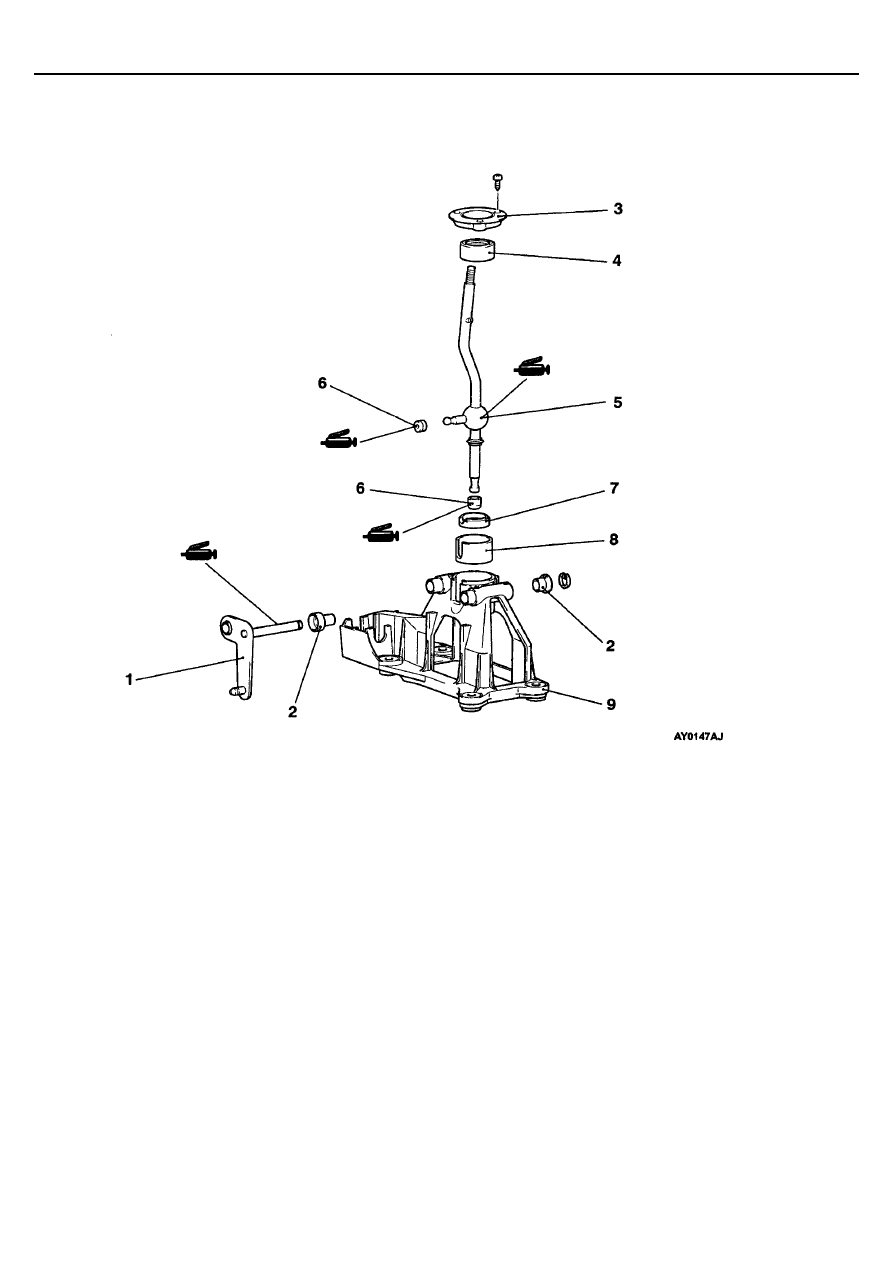

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ
РАЗБОРКА И СБОРКА

Последовательность разборки
1. Рычаг
2. Втулка
3. Крышка
4. Гнездо шарнира
5. Рычаг переключения передач

6. Втулка рычага переключения передач
7. Гнездо шарнира
8. Изоляционный кожух
9. Корпус
