5.

Измерьте напряжение при провороте двигателя стартером.
Номинальное значение: 6 В или больше

6.

Запустите двигатель и измерьте напряжение во время прогрева
двигателя.
В течение 10–60 секунд после пуска двигателя напряжение должно
снизиться до 0 В.
Номинальное значение: 12 – 15 В
ПРИМЕЧАНИЕ
Когда выключатель зажигания находится в положении ON время
генерации напряжения (непрерывно) изменяется в зависимости от
температуры охлаждающей жидкости двигателя.

ПРОВЕРКА СВЕЧИ НАКАЛИВАНИЯ

1.

Освободите плюсовые контакты свечей накаливания.

2.

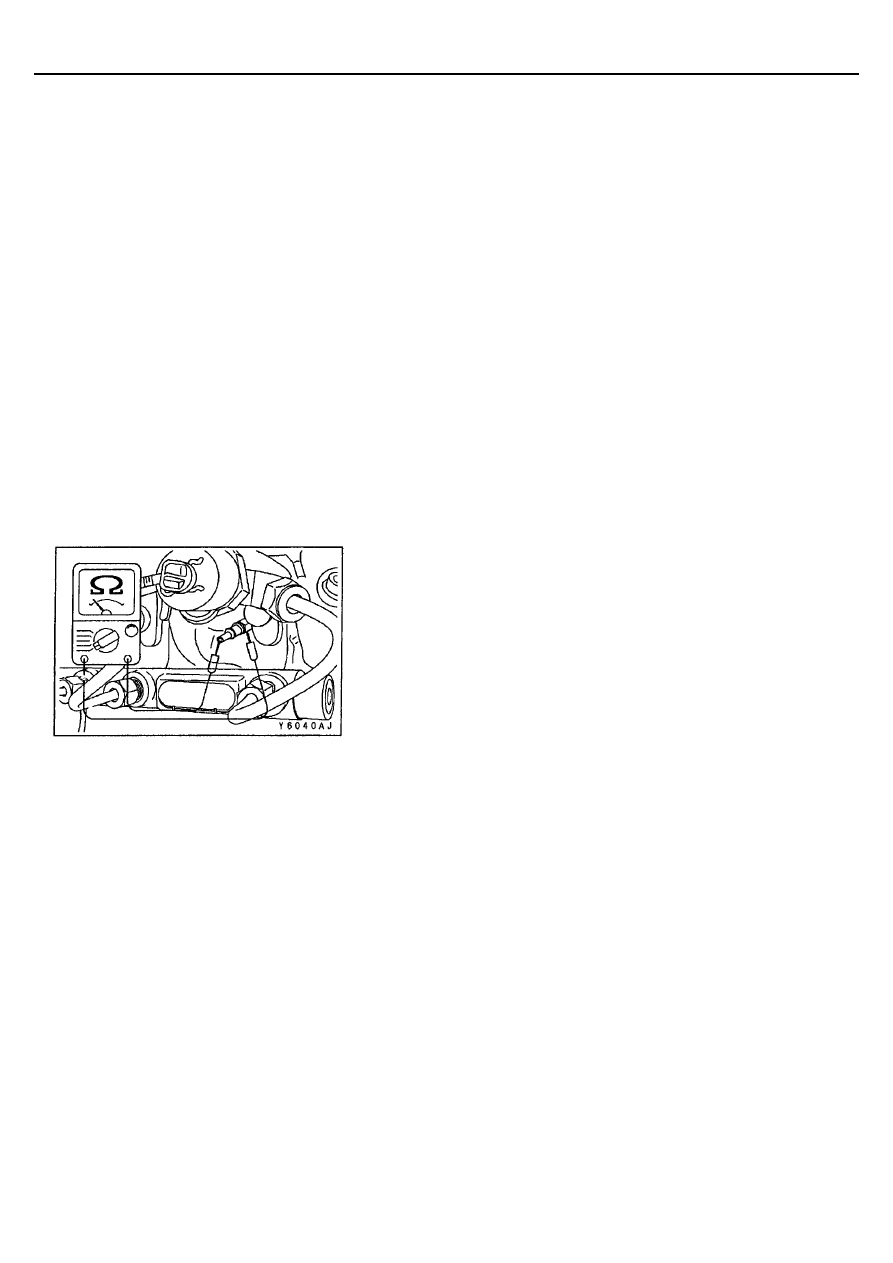

Измерьте сопротивление между электрическими разъемами свечи
накаливания и корпусом.
Номинальное значение: 0,6 Ом

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система облегчения пуска

16-9

СВЕЧА НАКАЛИВАНИЯ

СНЯТИЕ И УСТАНОВКА

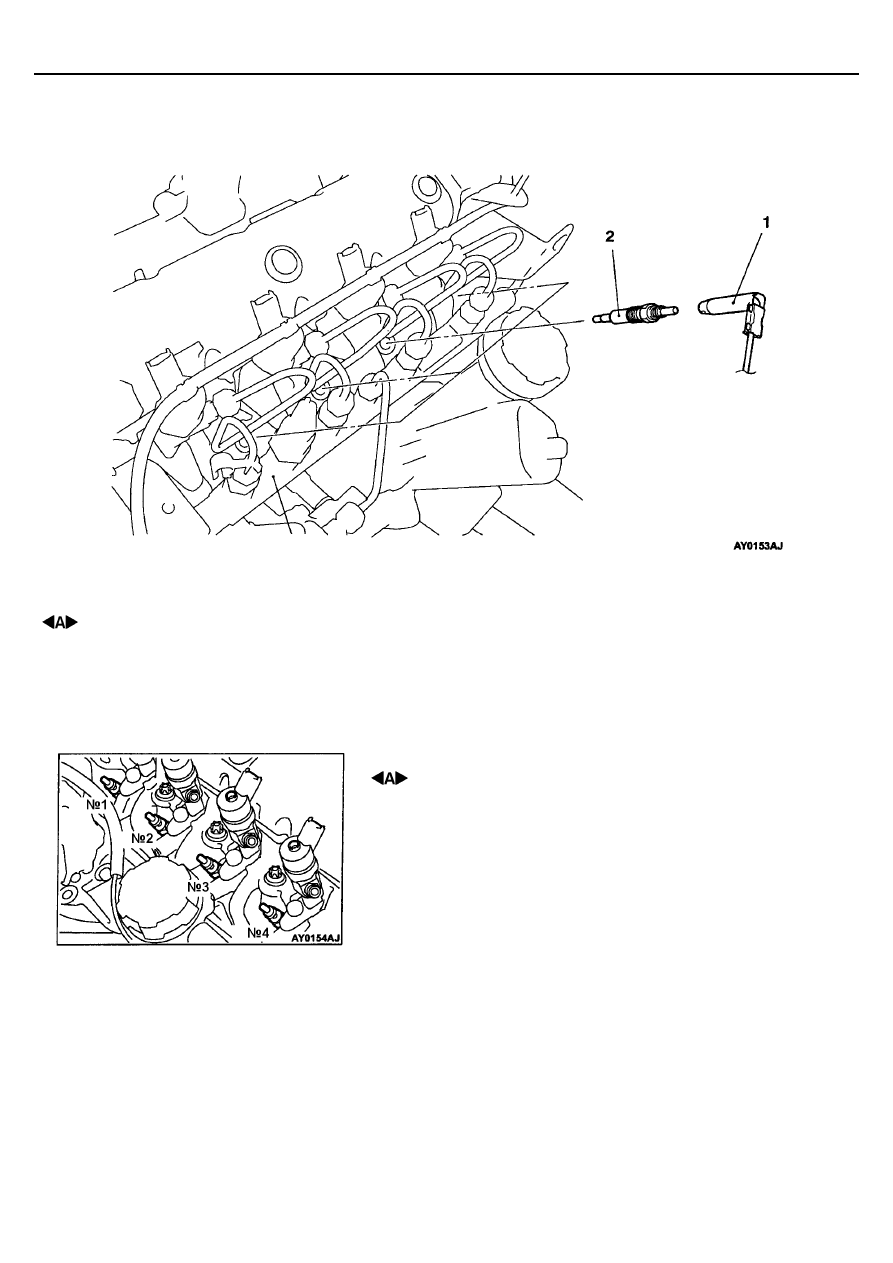

Последовательность снятия
1. Соединение разъема свечи накаливания
2. Свеча накаливания

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ СВЕЧИ НАКАЛИВАНИЯ (№ 1)

После снятия топливного коллектора снимите свечу накаливания (№ 1)
(См. ГЛАВУ 13E – Топливный насос высокого давления и форсунки).

Топливный
коллектор

17-1

СОДЕРЖАНИЕ

СИСТЕМА УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ .................................. 2

ОБЩИЕ СВЕДЕНИЯ .................................... 2

Конструктивные изменения ...................... 2

ПЕДАЛЬ АКСЕЛЕРАТОРА
<4G93-GDI, F9Q1> ........................................ 2

СИСТЕМА СНИЖЕНИЯ
ТОКСИЧНОСТИ ............................... 3

ОБЩИЕ СВЕДЕНИЯ ..................................... 3

Конструктивные изменения ...................... 3

ВАКУУМНЫЙ ШЛАНГ................................... 3

Схема вакуумных шлангов ....................... 3

Схема вакуумных линий ..нет в оригинале

СИСТЕМА УЛАВЛИВАНИЯ ПАРОВ
ТОПЛИВА ..................................................... 5

Схема системы улавливания паров
топлива...................................................... 5

Проверка системы улавливания паров
топлива <GDI>  ......................................... 6

Проверка системы улавливания паров
топлива <MPI>  ......................................... 6

Проверка разряжения в канале
адсорбера <Непосредственный впрыск
бензина в цилиндры (GDI)> ..................... 6

Проверка разряжения в канале
адсорбера <Распределенный впрыск
топлива (MPI)>  ......................................... 6

СИСТЕМА СНИЖЕНИЯ
ТОКСИЧНОСТИ <F9Q1>  .................. 7

ОБЩИЕ СВЕДЕНИЯ ..................................... 7

Конструктивные изменения ...................... 7

ОБЩАЯ ИНФОРМАЦИЯ .............................. 7

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК
И КОНТРОЛЯ ................................................ 7

СИСТЕМА РЕЦИРКУЛЯЦИИ
ОТРАБОТАВШИХ <EGR> ГАЗОВ .............. 8

Общая информация ................................. 8

Принцип действия .................................... 8

Схема системы рециркуляции
отработавших газов .................................. 8

Проверка клапана рециркуляции
отработавших газов ................................. 8

Проверка датчика положения клапана
рециркуляции отработавших газов ......... 9

КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР.... 10

Система управления двигателем и система снижения токсичности

17-2

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

ОБЩИЕ СВЕДЕНИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

Следующие технические операции введены дополнительно для автомобилей с дизельным двигателем F9Q. Другие
технические операции остались без изменений.

ПЕДАЛЬ АКСЕЛЕРАТОРА <F9Q>

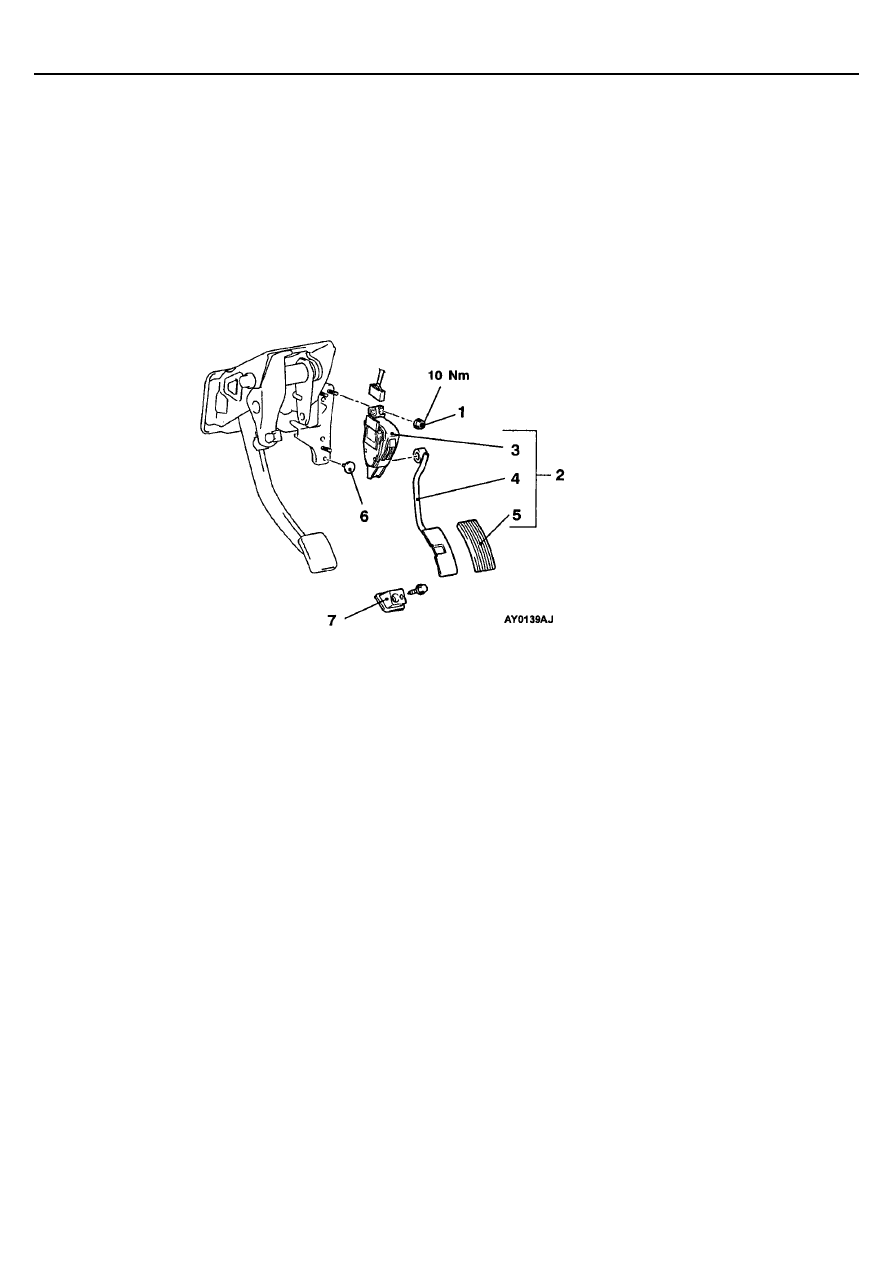

СНЯТИЕ И УСТАНОВКА
