СИСТЕМА ВПУСКА И ВЫПУСКА –

Трубы системы выпуска и главный глушитель

15-11

Последовательность снятия главного
глушителя
1. Главный глушитель
6. Прокладка
7. Кронштейн
8. Демпфер колебаний <4G93 - GDI, 4G92-

MPI>

9. Теплозащита задней части кузова <4G93

– GDI, 4G92-MPI>

Последовательность снятия
центральной трубы системы выпуска
2. Кислородный датчик (первичный) <4G93-

GDI>

3. Центральная труба системы выпуска
6. Прокладка
10. Прокладка <4G93-GDI, 4G92-MPI>
11. Прокладка <F9Q>
12. Кронштейн
13. Каталитический температурный датчик

<4G93-GDI-M/Т>

14. Каталитический нейтрализатор <4G93-

GDI, 4G92-MPI>

15. Прокладка <4G93-GDI, 4G92-MPI>
16. Теплозащита передней части кузова

<4G93-GDI, 4G92-MPI>

Последовательность снятия приемной
трубы системы выпуска
4. Кислородный датчик (первичный) <4G93-

GDI>  и кислородный датчик (вторичный)
<4G92-MPI>

5. Приемная труба системы выпуска
11. Прокладка <F9Q>
15. Прокладка <4G93-GDI, 4G92-MPI>
17. Прокладка <4G93-GDI, 4G92-MPI>
18. Прокладка <F9Q>
19. Кронштейн
20. Кронштейн приемной трубы системы

выпуска <4G93-GDI>

21. Каталитический нейтрализатор <F9Q>
22. Кронштейн <F9Q>

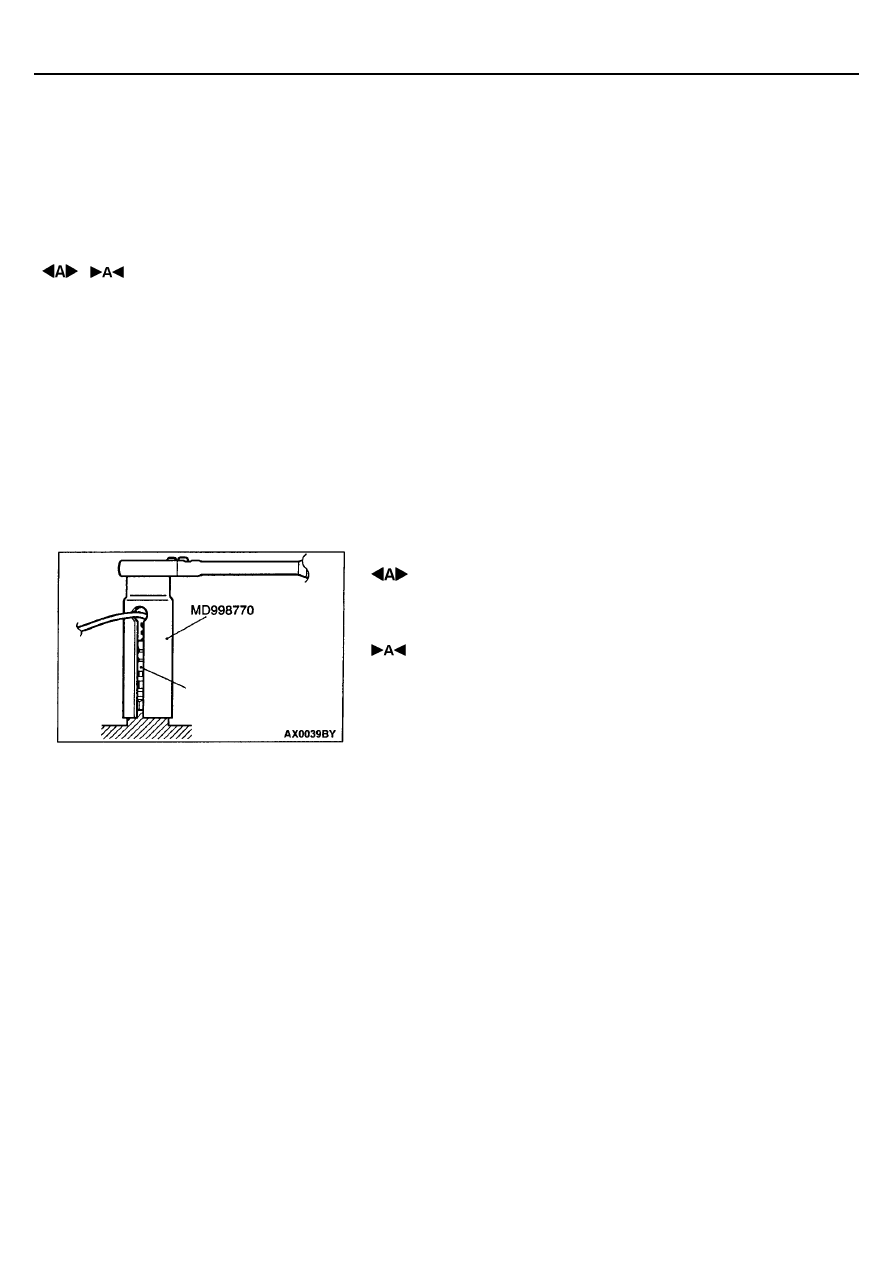

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ КИСЛОРОДНОГО ДАТЧИКА (ЗАДНЕГО) /

СНЯТИЕ КИСЛОРОДНОГО ДАТЧИКА (ПЕРЕДНЕГО)

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА КИСЛОРОДНОГО ДАТЧИКА

(ПЕРЕДНЕГО)/ УСТАНОВКА КИСЛОРОДНОГО ДАТЧИКА
(ЗАДНЕГО)

Кислородный
датчик (передний
или задний)

16-1

СОДЕРЖАНИЕ

СИСТЕМА ЗАРЯДКИ .......................... 2

ОБЩИЕ ПОЛОЖЕНИЯ ................................. 2

Конструктивные изменения .................. 2

ГЕНЕРАТОР <F9Q> ...................................... 2

СИСТЕМА ЗАЖИГАНИЯ ................... 3

ОБЩИЕ ПОЛОЖЕНИЯ .  .............................. 3

Конструктивные изменения .................. 3

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕМОНТА И
РЕГУЛИРОВКИ ............................................. 3

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ.................. 3

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ............................................. 3

Проверка датчика неисправности
системы зажигания ................................ 3

КАТУШКА ЗАЖИГАНИЯ <4G93-GDI > ........ 4

ДАТЧИК ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА <F9Q> .... 5

ДАТЧИК ДЕТОНАЦИИ <4G93-GDI> ............ 6

СИСТЕМА ОБЛЕГЧЕНИЯ ПУСКА......6

ОБЩИЕ ПОЛОЖЕНИЯ.. ............................... 6

Конструктивные изменения .................. 6

ОБЩАЯ ИНФОРМАЦИЯ .............................. 6

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕМОНТА И
РЕГУЛИРОВКИ ............................................. 7

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ............................................. 7

Проверка системы облегчения пуска .. 7

Проверка свечи накаливания ............... 8

СВЕЧА НАКАЛИВАНИЯ .............................. 9

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зарядки

16-2

СИСТЕМА ЗАРЯДКИ

ОБЩИЕ ПОЛОЖЕНИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

Следующие технические операции были добавлены в связи с  установкой на автомобиль двигателя F9Q.

ГЕНЕРАТОР <F9Q>

СНЯТИЕ И УСТАНОВКА

Предварительные операции
•  Снятие защитного кожуха

•  Снятие воздушного шланга промежуточного

охладителя
(См. ГЛАВУ 15 – Промежуточный охладитель.)

Заключительные операции
•  Установка воздушного шланга промежуточного

охладителя
(См. ГЛАВУ 15 – Промежуточный охладитель.)

•  Установка защитного кожуха

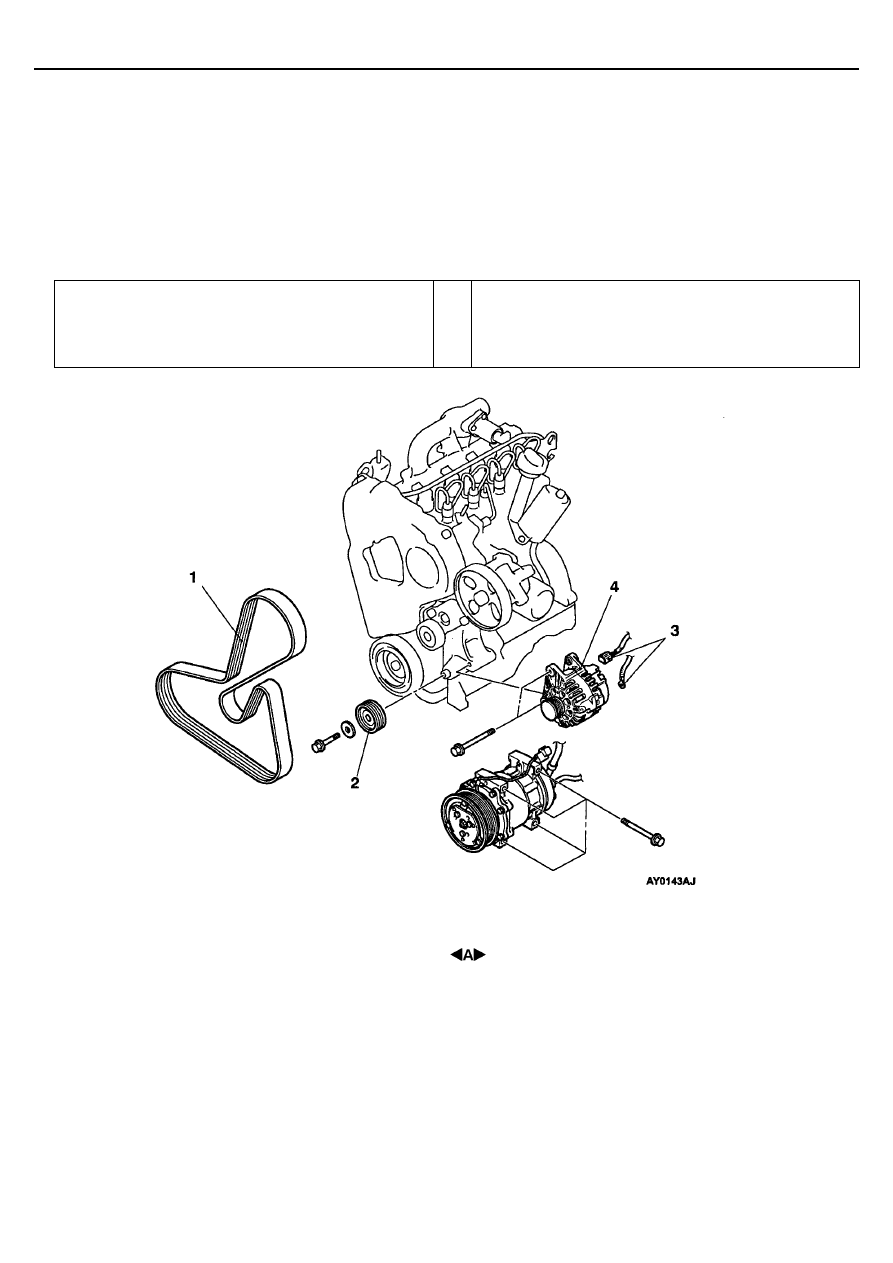

Последовательность снятия
1. Приводной ремень
2. Холостой направляющий шкив
•  Болт крепления компрессора

кондиционера

3. Разъем генератора
4. Генератор

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зарядки/Система зажигания

16-3

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ГЕНЕРАТОРА

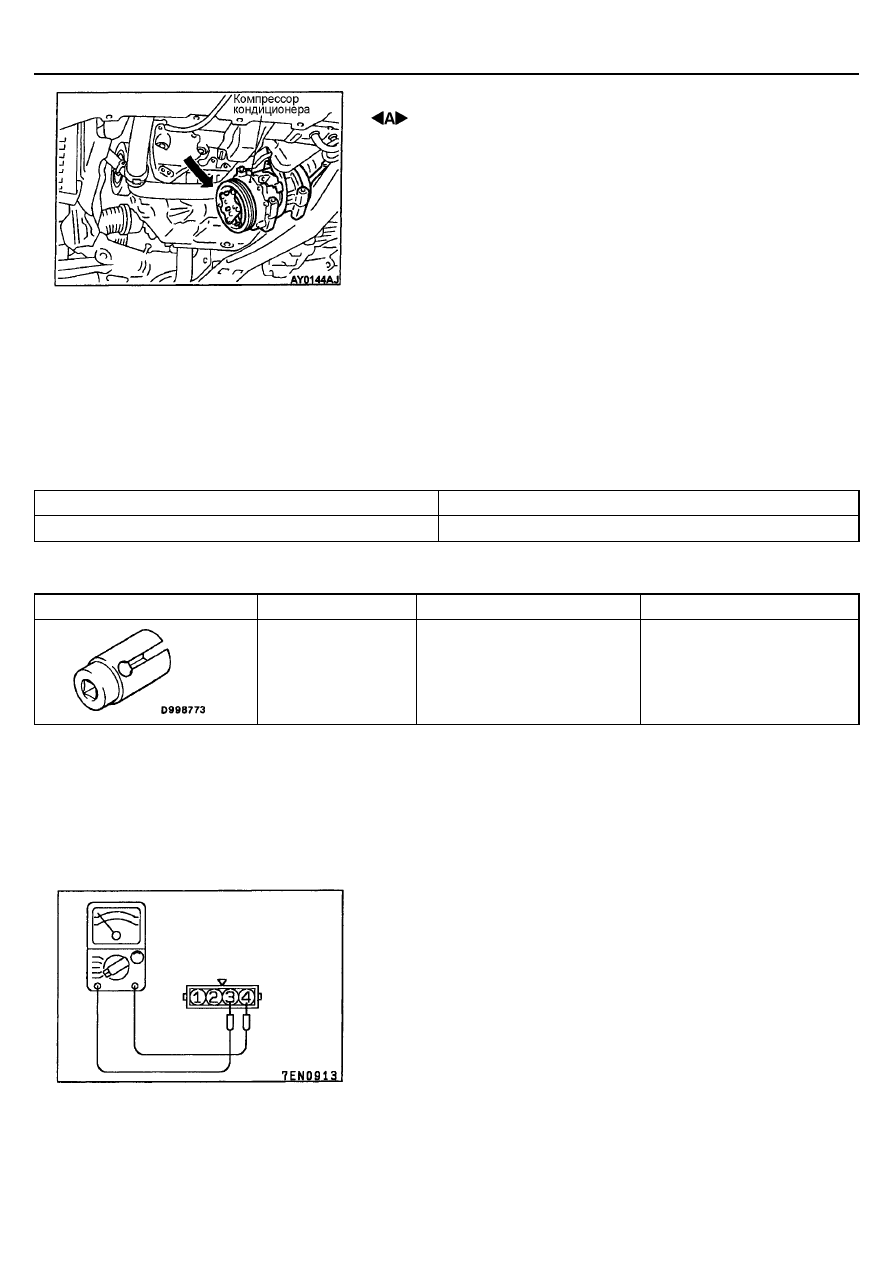

Переместите компрессор кондиционера так, чтобы было достаточное
пространство для снятия генератора, позволяющее избежать
повреждений.

СИСТЕМА ЗАЖИГАНИЯ

ОБЩИЕ ПОЛОЖЕНИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

На автомобилях с двигателем 4G93-GDI дополнительно установлен датчик отказа зажигания.

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕМОНТА И РЕГУЛИРОВКИ

ДАТЧИК ОТКАЗА СИСТЕМЫ ЗАЖИГАНИЯ

Параметры

4G93-GDI, 4G92-MPI

Сопротивление, Ом

0,1 или меньше

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Наименование

Применение

MD998773

Ключ датчика детонации

Снятие и установка датчика
детонации

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

ПРОВЕРКА ДАТЧИКА НЕИСПРАВНОСТИ
СИСТЕМЫ ЗАЖИГАНИЯ

ИНСТРУКЦИЯ
Необходимо использовать аналоговый тестер
Проверьте соответствие электрического сопротивления между выводами 3
и 4 номинальному значению.
Номинальное значение: 0,1 Ом или ниже
