СИСТЕМА ВПУСКА И ВЫПУСКА –

Технические операции на автомобиле <F9Q>

15-3

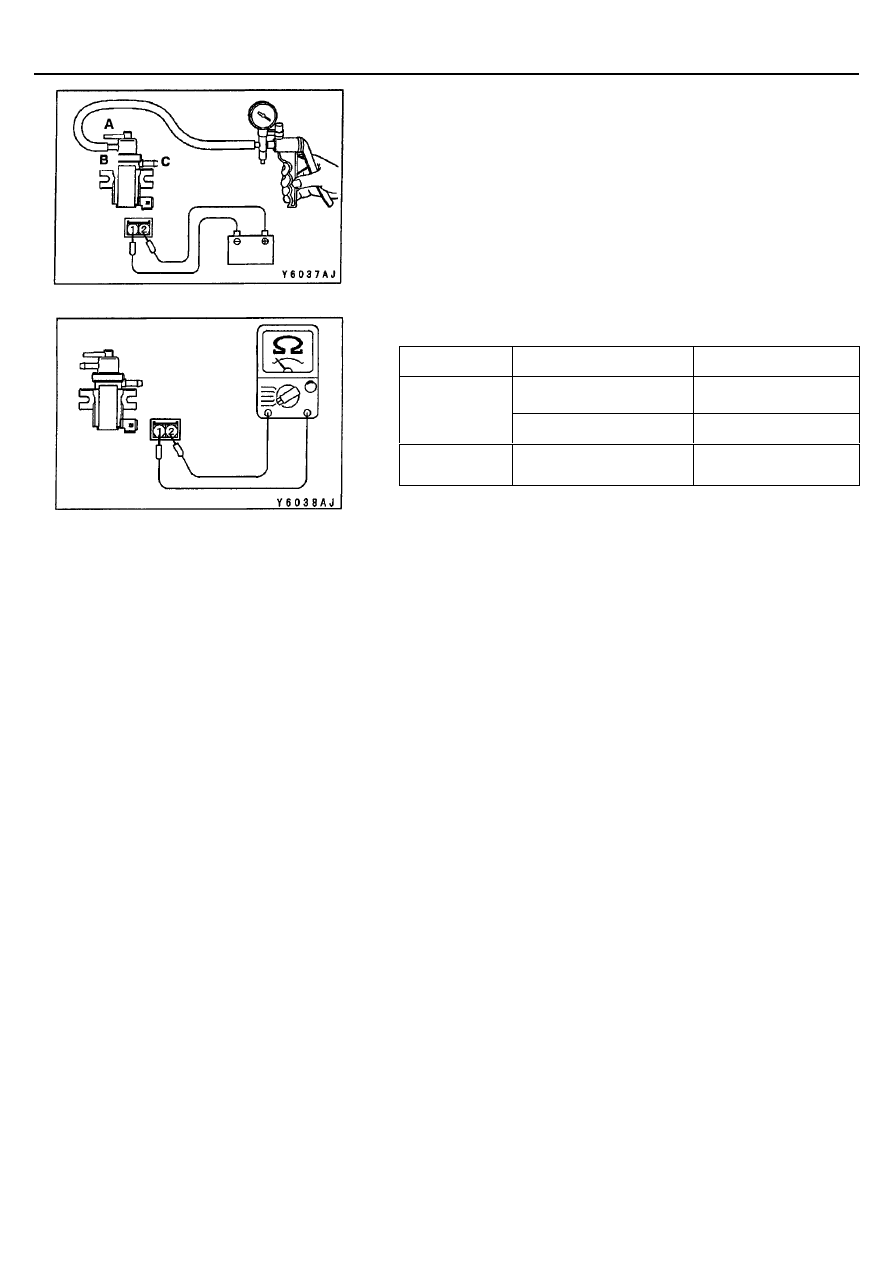

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
ПЕРЕПУСКА ТУРБОКОМПРЕССОРА

(СИСТЕМЫ ТУРБОНАДДУВА)

ПРИМЕЧАНИЕ
При отсоединении вакуумного шланга всегда необходимо делать метку,
соответствующую его исходному (до отсоединения) положению.
1.

Отсоедините вакуумный шланг от электромагнитного клапана..

2.

Отсоедините разъем электромагнитного клапана.

3.

Присоедините ручной вакуумный насос к штуцеру (B)
электромагнитного клапана (в соответствии с иллюстрацией на
рисунке, расположенном слева).

4.

Проверьте герметичность при создании разрежения в случае подачи
напряжения от батареи к электромагнитному клапану и при отсутствии
напряжения.

Напряжение
батареи

Состояние штуцера А

Нормальное состояние

Открыт

Утечки

Подано

Закрыт

Вакуум сохраняется

Не подано

Открыт

Утечки

5.

Измерьте сопротивление между разъемами.
Номинальное значение: 15,5 – 17,5 Ом (при 25

°°°°С)

СИСТЕМА ВПУСКА И ВЫПУСКА –

Воздушный фильтр <F9Q>

15-4

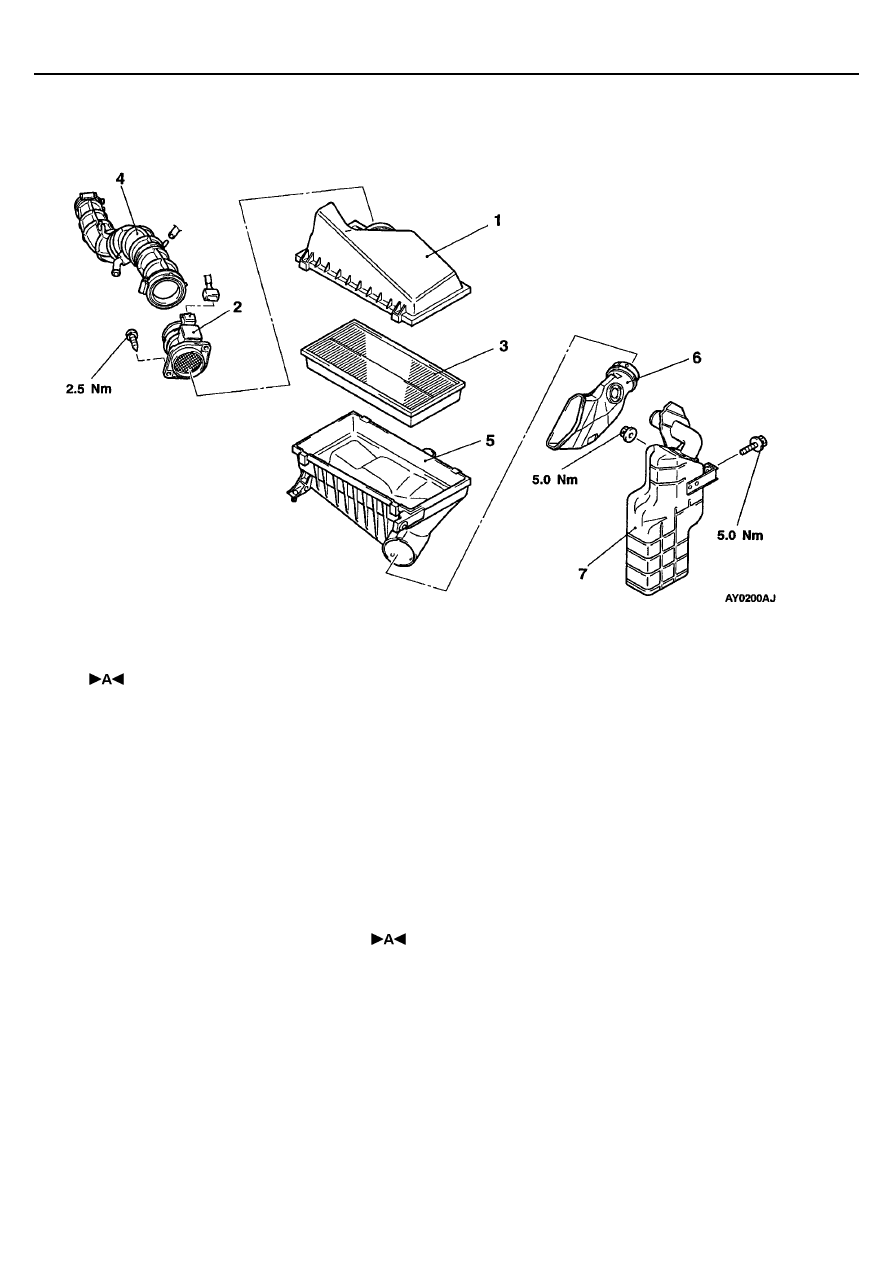

ВОЗДУШНЫЙ ФИЛЬТР <F9Q>

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1. Кожух воздушного фильтра
2. Датчик расхода воздуха в сборе
3. Элемент воздушного фильтра
4. Воздушный впускной шланг
•  Батарея

5. Корпус воздушного фильтра
6. Воздуховод
•  Защитный щиток

7. Резонатор

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ДАТЧИКА НАПРАВЛЕНИЯ ПОТОКА

ВОЗДУХА В СБОРЕ

Убедитесь, что сетка датчика расхода воздуха не загрязнена, затем
установите этот датчик.
Внимание
Если сетка датчика загрязнена,  датчик расхода воздуха не может
точно определять параметры воздушного потока.

СИСТЕМА ВПУСКА И ВЫПУСКА –

Промежуточный охладитель <F9Q>

15-5

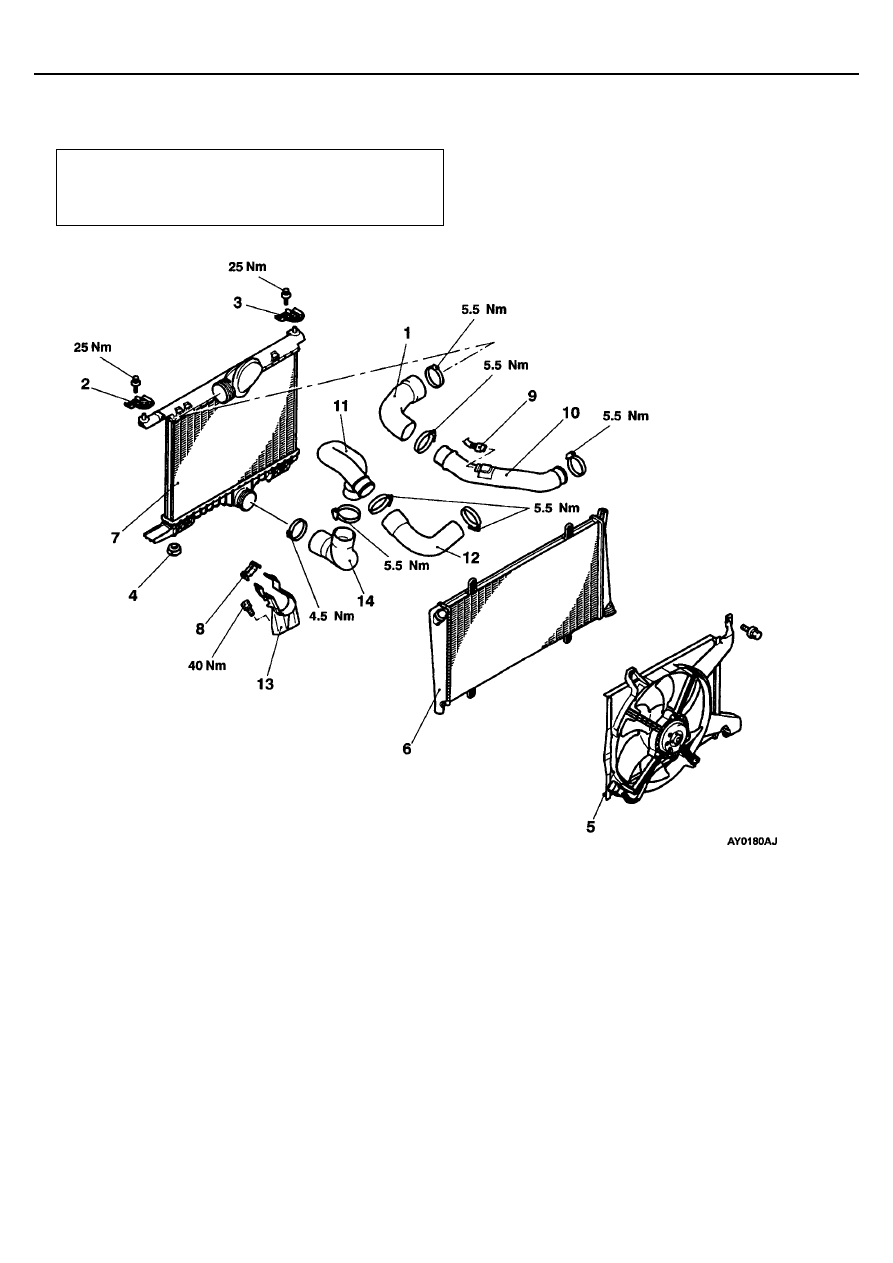

ПРОМЕЖУТОЧНЫЙ ОХЛАДИТЕЛЬ <F9Q>

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
Электродвигатель вентилятора радиатора, Радиатор и
Промежуточный охладитель в сборе, Снятие и установка
(См. ГЛАВУ 14 – РАДИАТОР <F9Q>.)

Последовательность снятия
1. Воздушный шланг
2. Левая верхняя опора
3. Правая верхняя опора
4. Опора
5. Электродвигатель вентилятора

радиатора в сборе

6. Радиатор  в сборе
7. Промежуточный охладитель

8. Фиксатор
9. Разъем датчика давления
10. Воздушная трубка
11. Воздушная трубка
12. Воздушный шланг
13. Кронштейн шланга
14. Воздушный шланг

СИСТЕМА ВПУСКА И ВЫПУСКА –

Впускной коллектор <4G93-GDI>

15-6

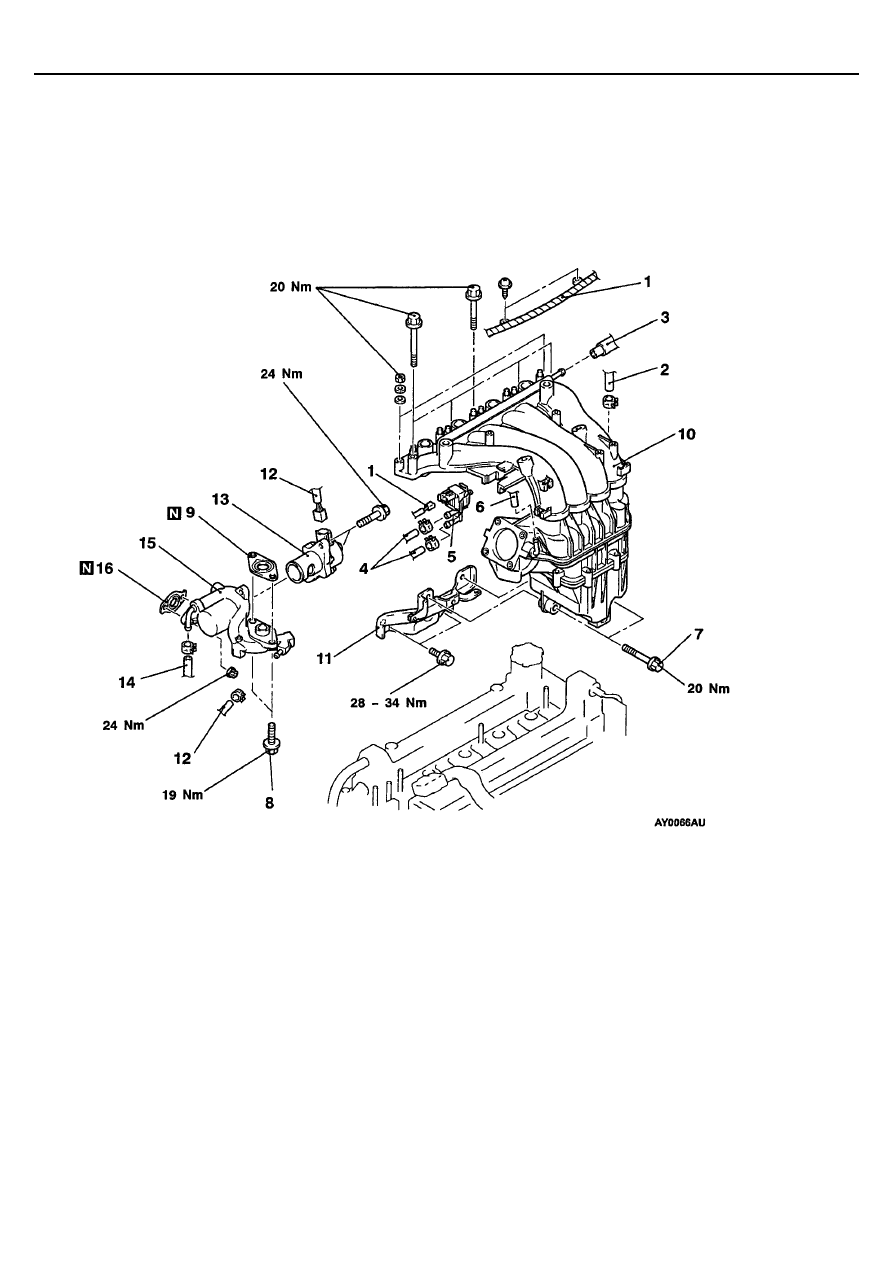

ВПУСКНОЙ КОЛЛЕКТОР <4G93–GDI>

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
•  Слив и заправка  охлаждающей жидкости

•  Снятие и установка воздушного фильтра

•  Снятие и установка корпуса дроссельной заслонки

(См. ГЛАВУ 13J.)

•  Снятие и установка впрыскивателя топлива

(См. ГЛАВУ 13J.)

•  Снятие и установка катушки зажигания

(См. ГЛАВУ 16)

Последовательность снятия
1. Жгут проводов, разъем
2. Соединение вакуумного шланга усилителя

тормозов

3. Соединение шланга отсоса газов
4. Соединение вакуумных шлангов
5. Электромагнитный клапан управления

продувкой адсорбера

6. Соединение шланга продувки
7. Болт крепления впускного коллектора
8. Болт соединения впускного коллектора и

клапана системы рециркуляции
отработавших газов (EGR)

9. Прокладка коллектора клапана системы

рециркуляции отработавших газов (EGR)

• Формирователь сигналов управления

форсунками

10. Впускной коллектор в сборе
11. Кронштейн установки впускного коллектора
12.Разъем клапана системы рециркуляции

отработавших газов (EGR)

13.Клапан системы рециркуляции отработавших

газов (EGR)

14. Соединение шланга системы охлаждения
15 . Коллектор клапана системы рециркуляции

отработавших газов (EGR)

16. Прокладка коллектора клапана системы

рециркуляции отработавших газов (EGR)
