СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ -

Шланги и труба <4G93 - GDI>

14-5

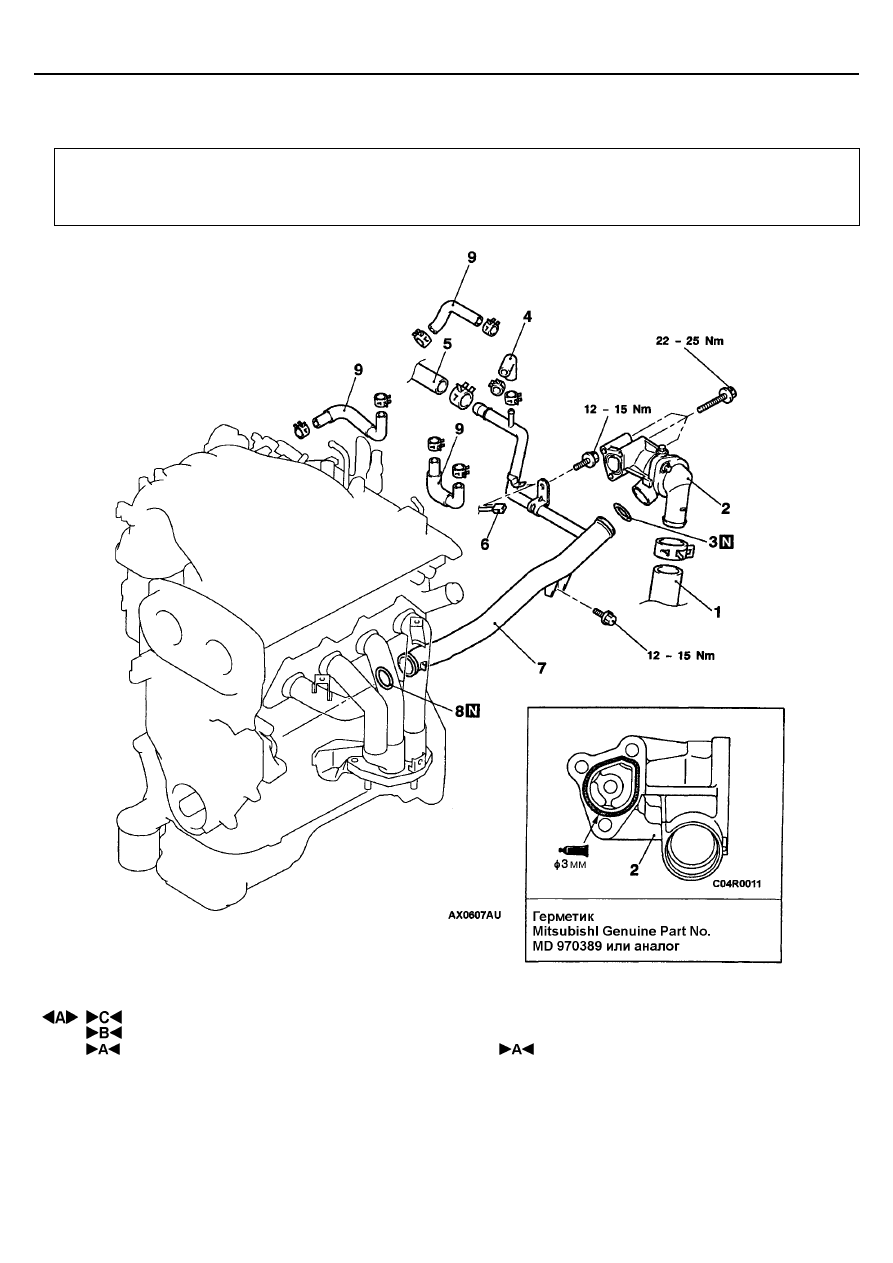

ШЛАНГИ И ТРУБКА СИСТЕМЫ ОХЛАЖДЕНИЯ  <4G93 - GDI>

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
•  Снятие и установка защитного кожуха

•  Слив и заливка охлаждающей жидкости

•  Снятие и установка воздушного фильтра

•  Снятие и установка кожуха двигателя и управляющей

шины (См. ГЛАВУ 11А – Распределительный вал,
Сальник распределительного вала.)

Последовательность снятия
1. Соединение нижнего шланга радиатора
2. Корпус термостата в сборе
3. Кольцевая прокладка
4. Шланг системы охлаждения
5. Соединение шланга отопителя

6. Разъем датчика детонации
7. Подводящая трубка системы охлаждения
8. Кольцевая прокладка
9. Шланг системы охлаждения

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ -

Шланги и труба <4G93 - GDI>

14-6

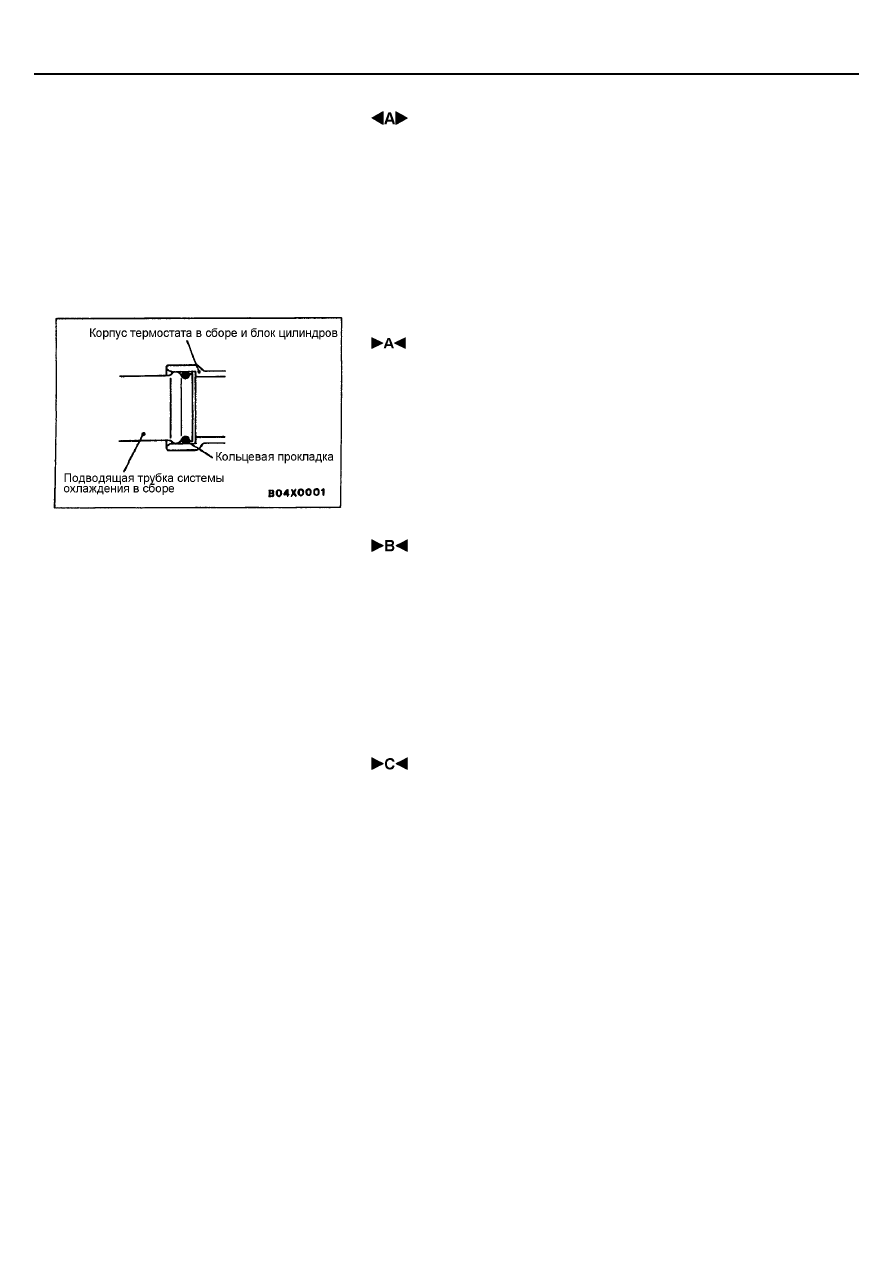

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ НИЖНЕГО ШЛАНГА РАДИАТОРА

Перед отсоединением шланга радиатора нанесите установочные метки на
шланг и хомут.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА КОЛЬЦЕВОЙ ПРОКЛАДКИ

Наденьте кольцевую прокладку на подводящую трубу системы охлаждения
и нанесите на ее наружную поверхность немного охлаждающей жидкости
или воды.
Внимание
Не допускайте попадания моторного масла, а также консистентной
смазки на поверхность кольцевой прокладки.

 УСТАНОВКА КОРПУСА ТЕРМОСТАТА В СБОРЕ

Равномерно выдавливая герметик из тюбика, нанесите его так, чтобы не было
излишнего количества герметика, а также его пропусков.

Рекомендуемый герметик:

Mitsubishl Genuine Part No. MD 970389 или аналог.

 ПОДСОЕДИНЕНИЕ НИЖНЕГО ШЛАНГА РАДИАТОРА

1.

До упора наденьте каждый из шлангов на штуцеры патрубков (штуцер
впускного патрубка).

2.

Перед подсоединением шлангов совместите ранее нанесенные
установочные метки на шланге и хомуте.

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ -

Вентилятор радиатора <F9Q>

14-7

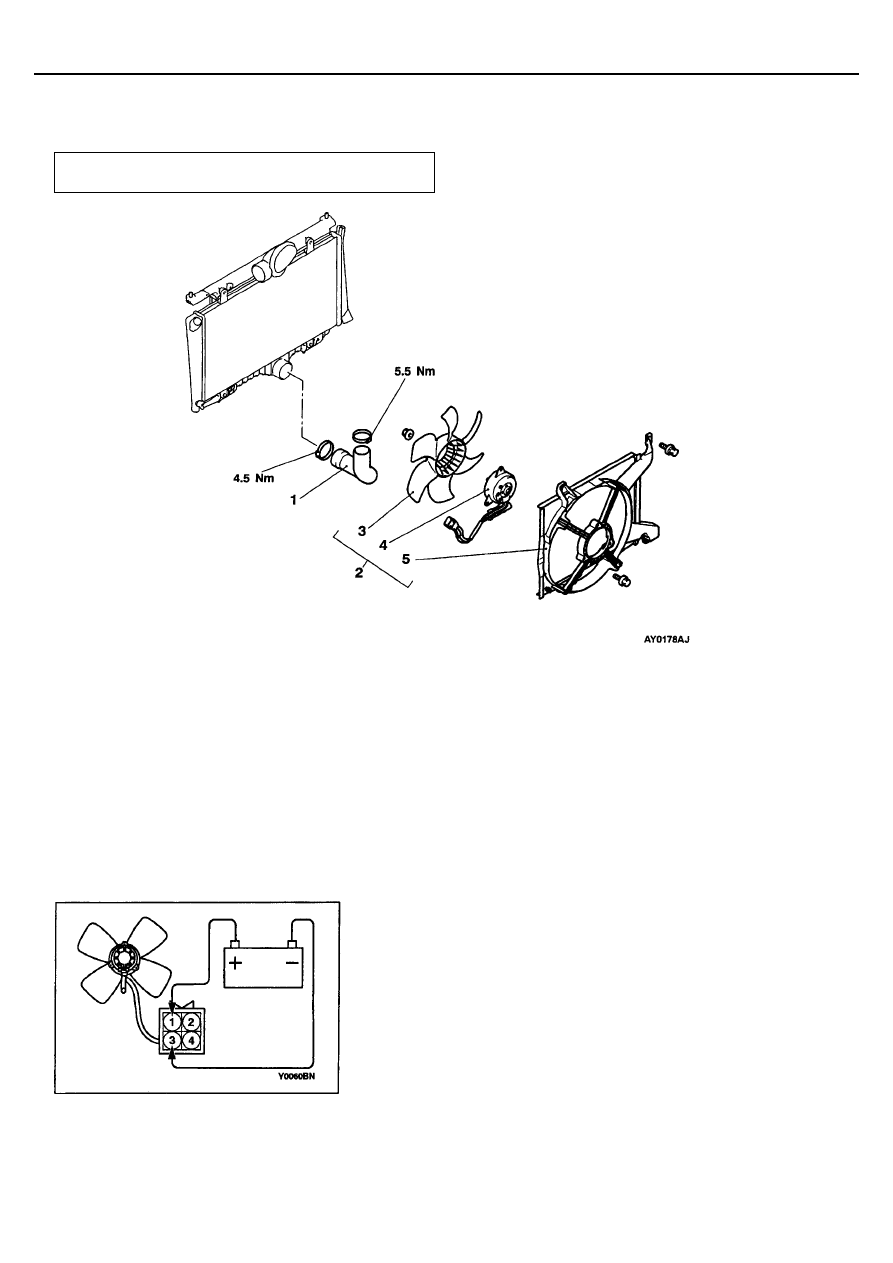

ВЕНТИЛЯТОР РАДИАТОРА <F9Q>

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
Снятие и установка защитного кожуха

Последовательность снятия
1. Воздушный шланг

   Центральная балка (См. ГЛАВУ 32.)

2. Электровентилятор радиатора в сборе

3. Вентилятор радиатора
4. Электродвигатель вентилятора радиатора
5. Кожух вентилятора системы охлаждения

ПРОВЕРКА

ПРОВЕРКА ЭЛЕКТРОВЕНТИЛЯТОРА СИСТЕМЫ
ОХЛАЖДЕНИЯ

1.

Проверьте, что электровентилятор радиатора вращается, при подаче
напряжения на выводы вентилятора (как показано на рис. 14-7-2).

2.

Проверьте отсутствие посторонних шумов при вращении
электровентилятора.

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ -

Вентилятор радиатора <F9Q>

14-8

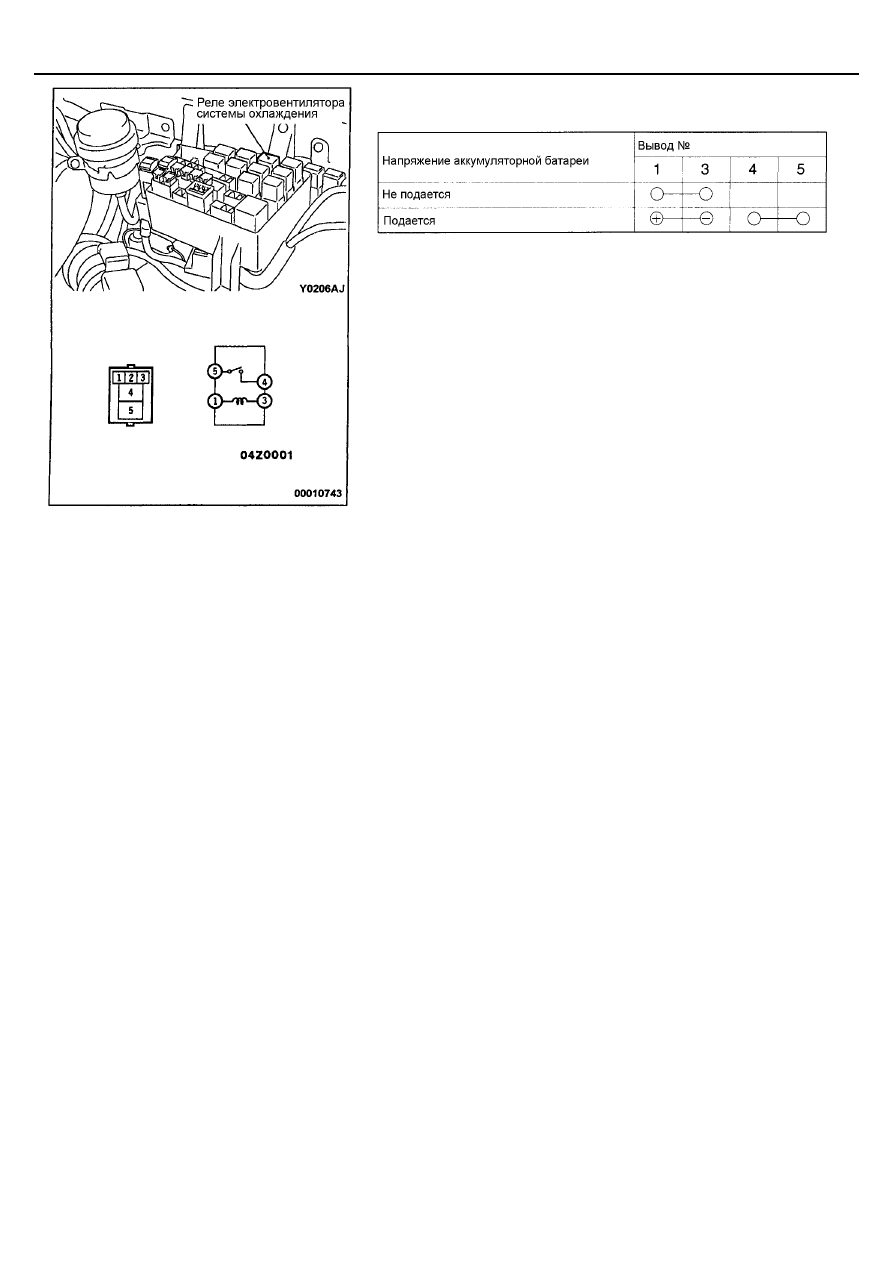

ПРОВЕРКА ЦЕПЕЙ РЕЛЕ ЭЛЕКТРОВЕНТИЛЯТОРА
СИСТЕМЫ ОХЛАЖДЕНИЯ
